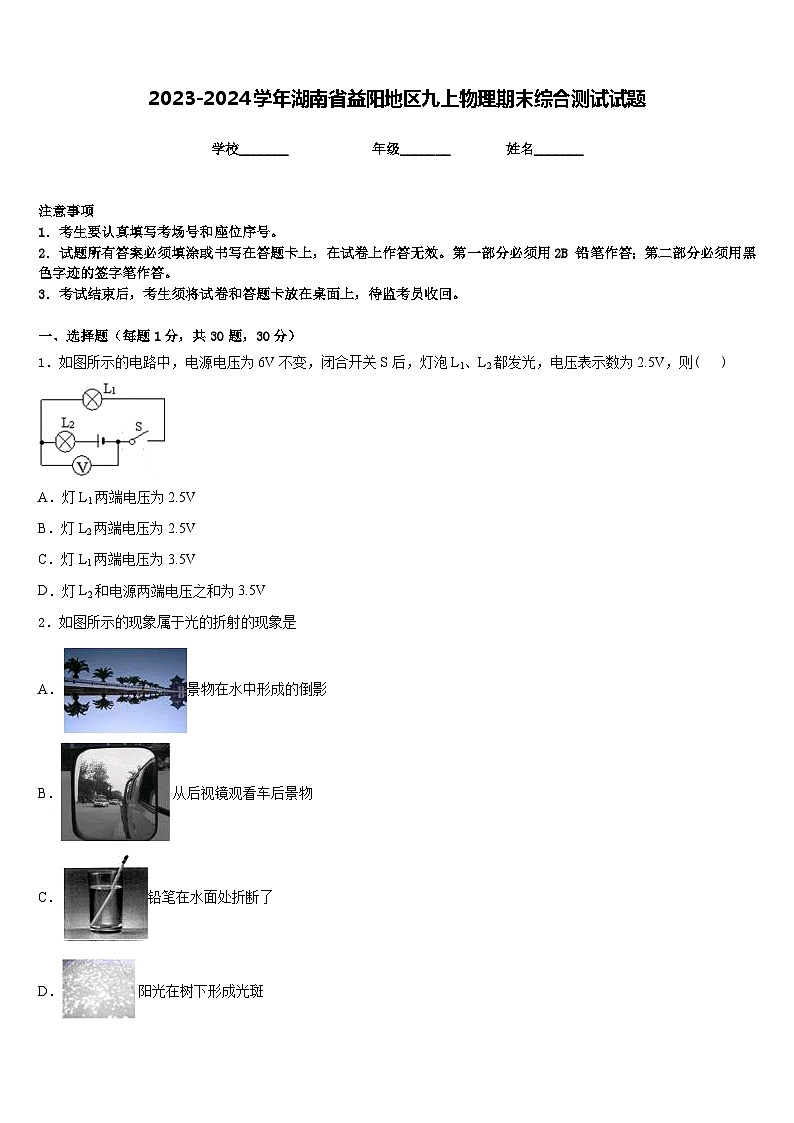

2023-2024学年湖南省益阳地区九上物理期末综合测试试题含答案

这是一份2023-2024学年湖南省益阳地区九上物理期末综合测试试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号，随着我国经济的飞速发展等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，电源电压为6V不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为2.5V，则( )
A．灯L1两端电压为2.5V
B．灯L2两端电压为2.5V
C．灯L1两端电压为3.5V
D．灯L2和电源两端电压之和为3.5V
2．如图所示的现象属于光的折射的现象是
A．景物在水中形成的倒影
B．从后视镜观看车后景物
C．铅笔在水面处折断了
D．阳光在树下形成光斑

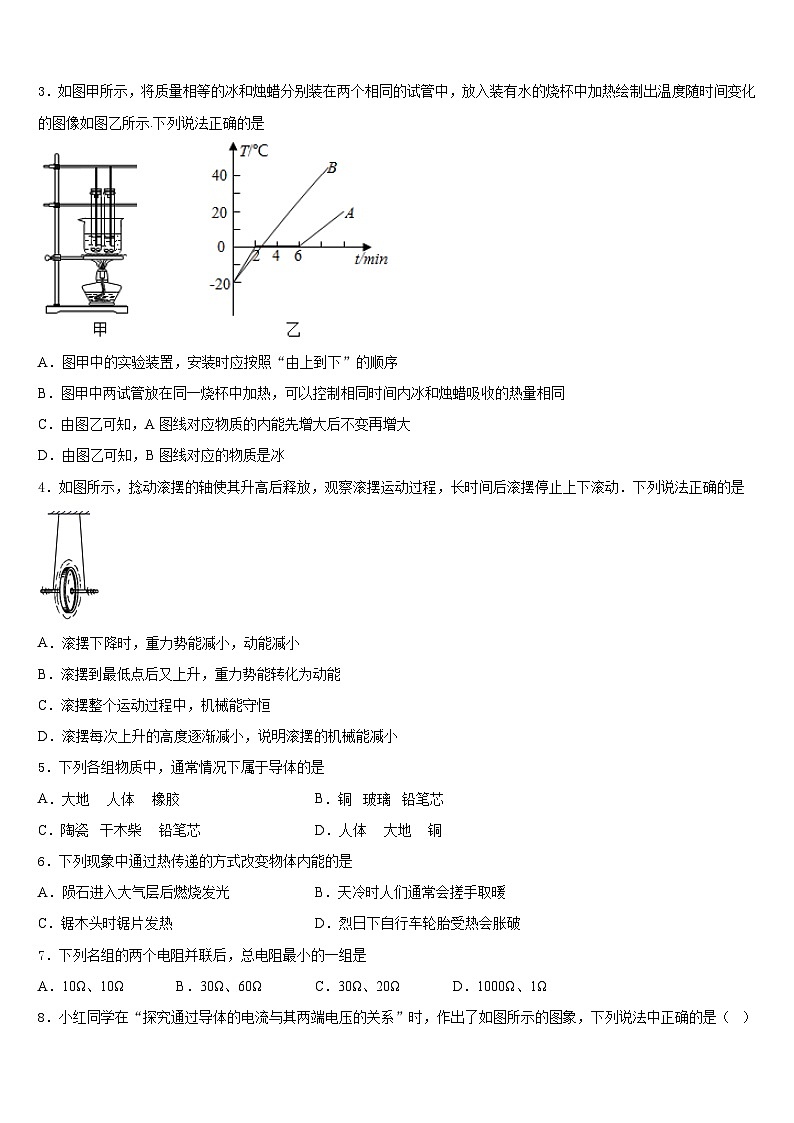

3．如图甲所示，将质量相等的冰和烛蜡分别装在两个相同的试管中，放入装有水的烧杯中加热绘制出温度随时间变化的图像如图乙所示.下列说法正确的是
A．图甲中的实验装置，安装时应按照“由上到下”的顺序
B．图甲中两试管放在同一烧杯中加热，可以控制相同时间内冰和烛蜡吸收的热量相同
C．由图乙可知，A图线对应物质的内能先增大后不变再增大
D．由图乙可知，B图线对应的物质是冰
4．如图所示，捻动滚摆的轴使其升高后释放，观察滚摆运动过程，长时间后滚摆停止上下滚动．下列说法正确的是
A．滚摆下降时，重力势能减小，动能减小
B．滚摆到最低点后又上升，重力势能转化为动能
C．滚摆整个运动过程中，机械能守恒
D．滚摆每次上升的高度逐渐减小，说明滚摆的机械能减小
5．下列各组物质中，通常情况下属于导体的是
A．大地 人体 橡胶B．铜 玻璃 铅笔芯
C．陶瓷 干木柴 铅笔芯D．人体 大地 铜
6．下列现象中通过热传递的方式改变物体内能的是
A．陨石进入大气层后燃烧发光B．天冷时人们通常会搓手取暖
C．锯木头时锯片发热D．烈日下自行车轮胎受热会胀破
7．下列名组的两个电阻并联后，总电阻最小的一组是
A．10Ω、10ΩB．30Ω、60ΩC．30Ω、20ΩD．1000Ω、1Ω

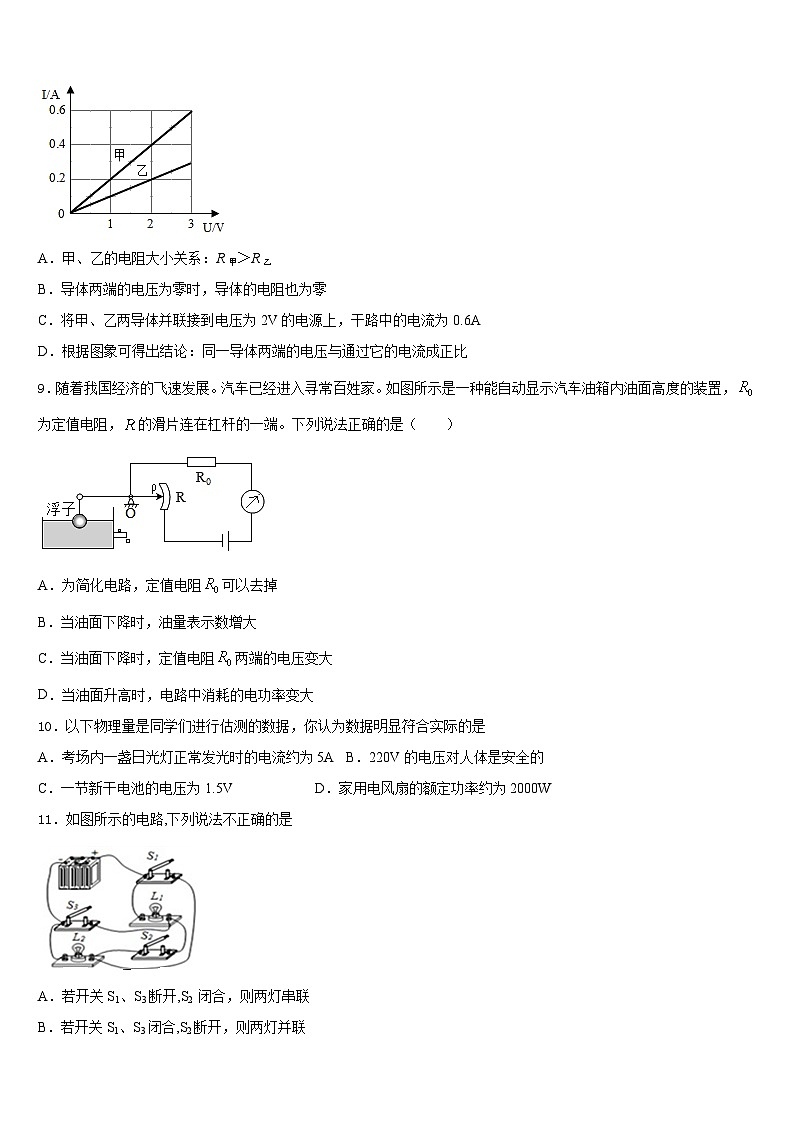

8．小红同学在“探究通过导体的电流与其两端电压的关系”时，作出了如图所示的图象，下列说法中正确的是（ ）
A．甲、乙的电阻大小关系：R甲＞R乙
B．导体两端的电压为零时，导体的电阻也为零
C．将甲、乙两导体并联接到电压为2V的电源上，干路中的电流为0.6A
D．根据图象可得出结论：同一导体两端的电压与通过它的电流成正比
9．随着我国经济的飞速发展。汽车已经进入寻常百姓家。如图所示是一种能自动显示汽车油箱内油面高度的装置，为定值电阻，的滑片连在杠杆的一端。下列说法正确的是（ ）
A．为简化电路，定值电阻可以去掉
B．当油面下降时，油量表示数增大
C．当油面下降时，定值电阻两端的电压变大
D．当油面升高时，电路中消耗的电功率变大
10．以下物理量是同学们进行估测的数据，你认为数据明显符合实际的是
A．考场内一盏日光灯正常发光时的电流约为5AB．220V的电压对人体是安全的
C．一节新干电池的电压为1.5VD．家用电风扇的额定功率约为2000W
11．如图所示的电路,下列说法不正确的是
A．若开关S1、S3断开,S2 闭合，则两灯串联
B．若开关S1、S3闭合,S2断开，则两灯并联
C．当三个开关都闭合时,只有灯L2发光
D．若开关S1、S2闭合,S3断开,只有灯L2发光
12．法国物理学家安培发现的物理规律是（ ）
A．电流与电压、电阻的定量关系B．通电导体周围存在着磁场
C．通电螺线管的极性判定D．电磁感应现象
二、填空题（每题5分，共4题，20分）
13．为了保证家庭电路的安全，现在人们都在家庭电路的干路上安装空气开关，空气开关不但起到开关作用，而且可以起到保险装置的作用，保险装置的作用是在家庭电路________时，自动切断电路，保护电路安全。某同学家中所装的空气开关的额定电流为10.00A，他家中有150W的电视机一台，100W的计算机一台，150W的电冰箱一台，40W的日光灯盏，1600W的电磁炉一个，这些用电器________（填“能”或“不能”）同时使用。
14．在如图所示的电路中，电源电压为12V。闭合开关后，电流表的示数为0.4A，电压表的示数为8V，R2两端的电压是_______V，则电阻R1的阻值是______，1min内电流通过R1所做电功是_________J。
15．小明在家看电视，突然断电，发现空气开关跳闸。原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是__________（选填“导体”或“绝缘体”），使电路发生__________路，导致空气开关跳闸。
16．如图所示，用酒精灯给水加热一段时间后，观察到软木塞冲出试管口，木塞冲出过程中，水蒸气减小的内能_____ （选填“大于”、“等于”或“小于”）软木塞增加的机械能，这与热机的______冲程相似，某款四冲程汽油机的飞轮转速为2400r/min，则每1s活塞往复___次 。
三、实验题（共12分）
17．（4分）如图的装置可用来定性研究_______定律．将电阻R甲与R乙(R甲>R乙)串联在电路中是为了使时间和__相同，通过温度计示数的变化可以比较____的多少．
18．（4分）用表面涂有绝缘漆的漆包线绕在铁钉上做成了线圈上有四个接线柱a、b、c、d的电磁铁，使用不同的接线柱，可改变电磁铁线圈的匝数。电磁铁和其他实验器材组成如图所示电路，用该电路来研究“影响电磁铁磁性强弱的因素”。请完成如下问题：
(1)实验中电磁铁磁性的强弱用电磁铁吸引___________来反映的；
(2)连接电磁铁线圈的接线柱a，闭合开关，调节滑动变阻器，可以探究电磁铁磁性强弱与____是否有关；
(3)分别连接电磁铁线圈的接线柱a、c，并调节滑动变阻器使___不变，可以探究电磁铁磁性强弱与线圈匝数是否有关。
19．（4分）某实验小组用如图甲所示的装置“探究冰熔化特点”的实验，在一个标准大气压下实验中保持热源供热一直不变，每隔记录一次温度计的示数，根据实验数据绘制了温度随时间变化的关系图像，如图乙所示
（1）由图乙可知，放入试管中的冰加热到时处于______态（选填“固”“液”或“固液共存”）；
（2）图乙中AB段和CD段倾斜程度不同的主要原因是____________。
四、作图题（共16分）
20．（8分）下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．
21．（8分）根据螺线管外部小磁针静止时的指向，请在下图中标出磁感线方向，并在括号内标出螺线管内部的小磁针的N、S极。
（________）
五、计算题（共22分）
22．（10分）如图所示，电源电压和灯L的电阻保持不变，定值电阻R1＝20Ω，灯L标有“6V 3W”字样。电流表量程为0～0.6A，电压表量程为0～15V，求：
（1）灯泡L的电阻为多少？
（2）将滑动变阻器的滑片移到b端，闭合开关S1、S2、S3时，电压表的示数为6V，电流表的示数为0.4A，滑动变阻器R2的最大阻值为多少？
（3）在确保电路安全的情况下，电路消耗的最小功率与最大电功率之比为多少？（不考虑电路中无电流通过的情况）。
23．（12分）如图所示，工人用与斜面平行向上的500N推力将重800N的物体匀速推上高l .5m的车厢，所用的斜面长是4m。求：

(1)推力做的功；
(2)斜面的机械效率。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、B
4、D
5、D
6、D
7、D
8、C
9、D
10、C
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、电流过大 能
14、4 20 192
15、导体 短
16、大于 做功 40
三、实验题（共12分）
17、焦耳 电流 电流产生热量
18、大头针个数的多少 电流大小 电流
19、固液共存 冰和水的比热容不同（其他正确答案均可给分）
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）12Ω；（2）60Ω；（3）5：36。
23、 (1)2000J；(2)60%。
