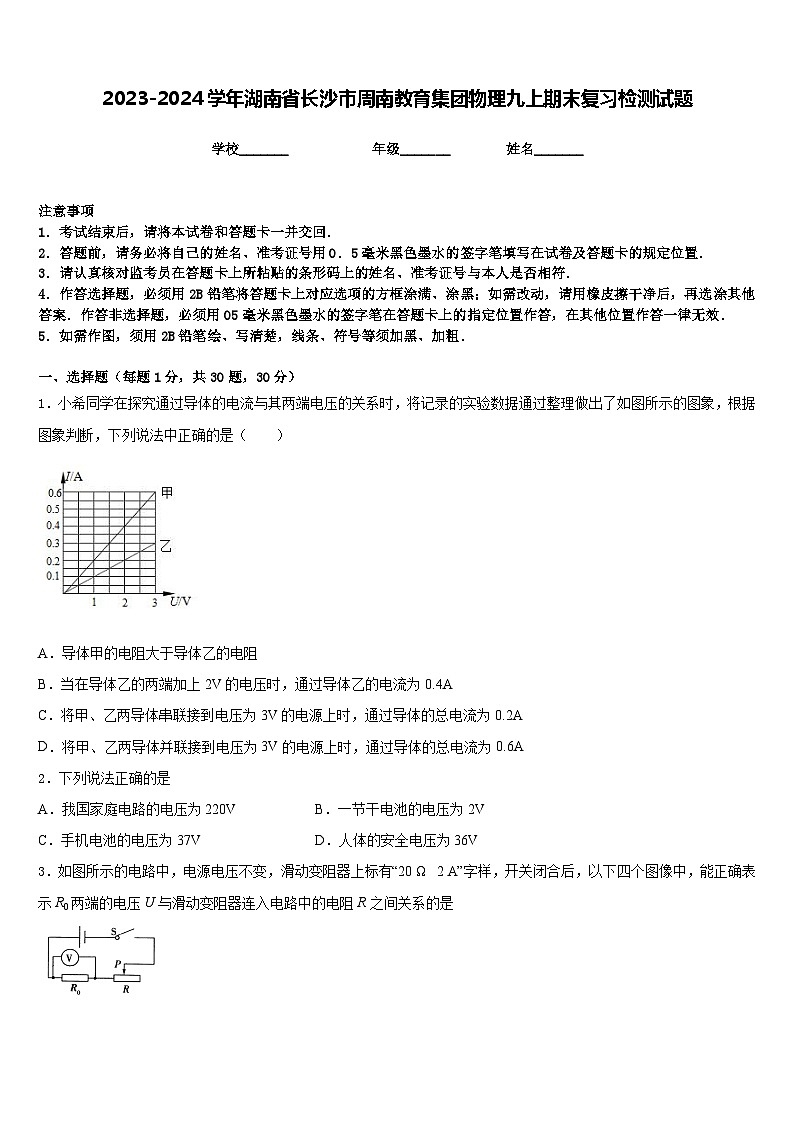

2023-2024学年湖南省长沙市周南教育集团物理九上期末复习检测试题含答案

这是一份2023-2024学年湖南省长沙市周南教育集团物理九上期末复习检测试题含答案，共10页。试卷主要包含了下列物体通常情况下属于导体的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．小希同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了如图所示的图象，根据图象判断，下列说法中正确的是（ ）
A．导体甲的电阻大于导体乙的电阻
B．当在导体乙的两端加上2V的电压时，通过导体乙的电流为0.4A
C．将甲、乙两导体串联接到电压为3V的电源上时，通过导体的总电流为0.2A
D．将甲、乙两导体并联接到电压为3V的电源上时，通过导体的总电流为0.6A
2．下列说法正确的是
A．我国家庭电路的电压为220VB．一节干电池的电压为2V
C．手机电池的电压为37VD．人体的安全电压为36V

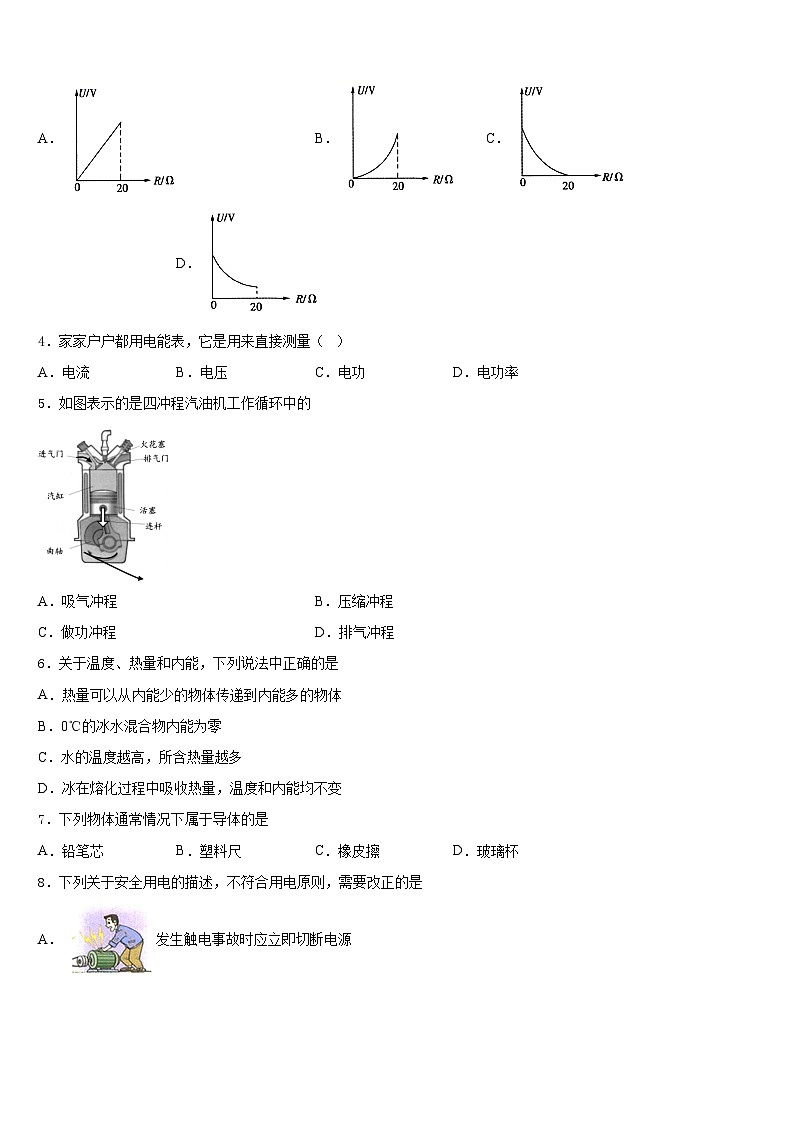

3．如图所示的电路中，电源电压不变，滑动变阻器上标有“20 Ω 2 A”字样，开关闭合后，以下四个图像中，能正确表示R0两端的电压U与滑动变阻器连入电路中的电阻R之间关系的是
A．B．C．D．
4．家家户户都用电能表，它是用来直接测量（ ）
A．电流B．电压C．电功D．电功率
5．如图表示的是四冲程汽油机工作循环中的
A．吸气冲程B．压缩冲程
C．做功冲程D．排气冲程
6．关于温度、热量和内能，下列说法中正确的是
A．热量可以从内能少的物体传递到内能多的物体
B．0℃的冰水混合物内能为零
C．水的温度越高，所含热量越多
D．冰在熔化过程中吸收热量，温度和内能均不变
7．下列物体通常情况下属于导体的是
A．铅笔芯B．塑料尺C．橡皮擦D．玻璃杯
8．下列关于安全用电的描述，不符合用电原则，需要改正的是
A．发生触电事故时应立即切断电源

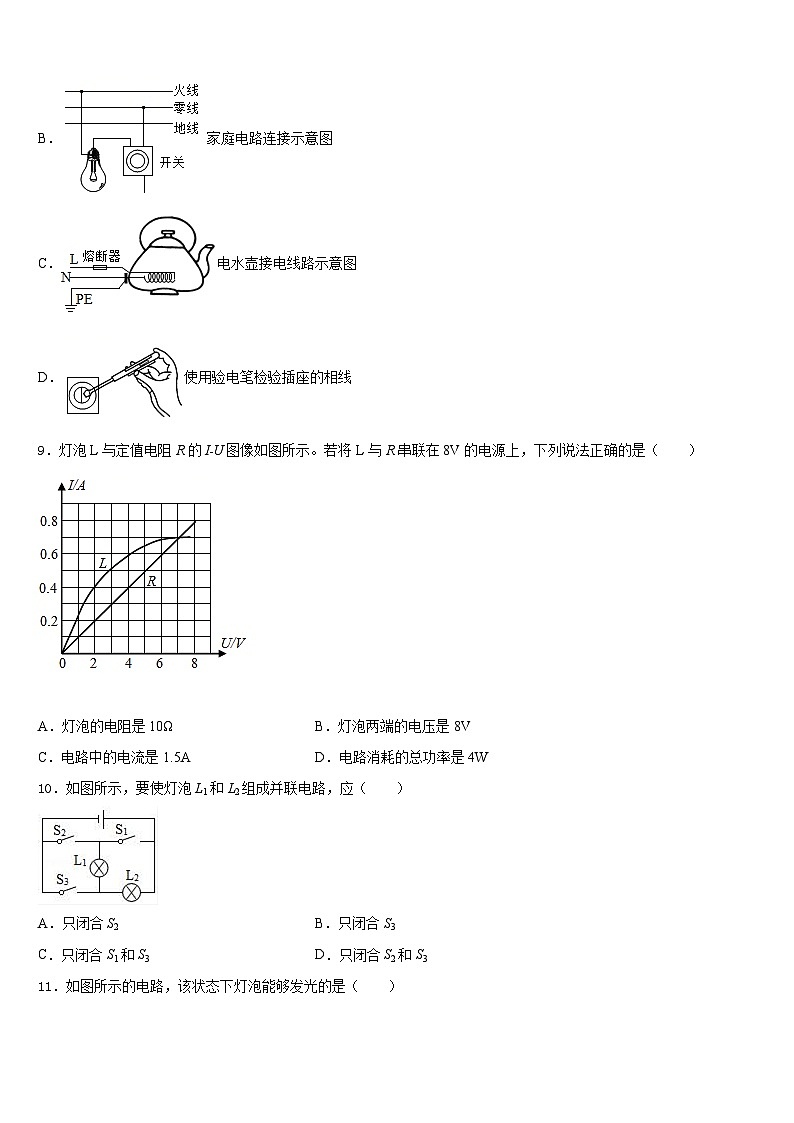

B．家庭电路连接示意图
C．电水壶接电线路示意图
D．使用验电笔检验插座的相线
9．灯泡L与定值电阻R的I﹣U图像如图所示。若将L与R串联在8V的电源上，下列说法正确的是（ ）
A．灯泡的电阻是10ΩB．灯泡两端的电压是8V
C．电路中的电流是1.5AD．电路消耗的总功率是4W
10．如图所示，要使灯泡L1和L2组成并联电路，应（ ）
A．只闭合S2B．只闭合S3
C．只闭合S1和S3D．只闭合S2和S3
11．如图所示的电路，该状态下灯泡能够发光的是（ ）
A．B．
C．D．
12．带电体之间的静电力是通过电场产生的。如图所示，两个相距一定距离的带同种电荷的物体A和B，可以这样分析A带电体所受的静电力：A处于B激发的电场中，就受到了由B指向A的作用力。关于B带电体受到的静电力，下列分析正确的是
A．B处于A激发的电场中，就受到了由A指向B的作用力
B．B处于A激发的电场中，A对B的作用力大于B对A的作用力
C．A处于B激发的电场中，就对B产生了由B指向A的作用力
D．A处于自身激发的电场中，就对B产生了由B指向A的作用力
二、填空题（每题5分，共4题，20分）
13． “悬浮灯泡”能够悬浮发光，如图甲所示。图甲中的基座内有一个电磁铁，而悬浮的灯泡内部装有用闭合线圈连接的LED灯和条形磁铁，其内部结构如图乙所示。
(1)当基座内电路接通电源后，灯泡能悬浮在空中是因为灯泡受到的_________力和重力是对平衡力；
(2)乙图中的电源左端为_________极；
(3)若要使灯泡悬浮的高度增加，你可以采取的方法之一是：__________________。
14．请在图中用笔画线代替导线，正确连接家庭电路中的电灯、开关和插座。
（_______）
15．严寒冬季，我国北方哨兵脚上穿有电热靴。一只靴内加热电路如图所示，电源电压恒定，为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝全部连入时与规格相同且阻值不变，b为电阻丝的中点。当拨至________处为低温档（选填“a”、“b”、“c”），这只电热靴的低温挡电功率为6 W，则中温挡的电功率为________W。
16．电阻R1=12Ω，R2=4Ω并联在同一电路中，则它们两端的电压之比为U1：U2=___，电流之比Il：I2=___，功率之比P1：P2=_____．
三、实验题（共12分）
17．（4分）小强随家人到海边玩耍时，发现阳光下的海水和岸边的沙子温差很大。于是，他带回一些岸边的沙子，为了探明原因。他设计如图甲所示的实验装置，实验过程中所使用仪器规格完全相同。请你来帮他完成实验：
（1）测量出_____相同的水和沙子，然后安装器材，并记下沙子和水的初始温度。
（2）在实验时只要控制加热时间相同就可以确定水、沙子吸收了相同的热量，图中为小强根据实验数据作出的图象。由此可知沙子的比热容_____水的比热容（选填“大于”、“小于”或“等于”）
（3）小强根据图中的数据计算出沙子的比热容，查表得知，由实验测得的沙子比热容比实际值要大一些，若实验过程没有错误，你认为造成此误差的原因是_____。
18．（4分）同学们用如图甲所示的实验器材测量“小灯泡的额定功率”，所用电源的电压为6V，灯泡的额定电压UL=3.8V，额定功率约为1~1.5W。

（1）请你用笔画线代替导线将图甲所示的实物电路补充完整____________；
（2）小杜同学在实验过程中，将滑动变阻器的滑片P缓慢向B端移动，小灯泡的实际功率将__________（选填“变大”、“变小”或“不变”）。当小灯泡正常发光，电流表的示数如图乙所示，则电流表的示数是____________A，小灯泡的额定功率是_____________W；
（3）为了减小该实验的误差，小杜对电路中的电表接法进行了改进，他的做法是______。
19．（4分）在“探究电流与电压的关系”实验中：
(1)正确连接好电路后，闭合开关发现电压表示数为2.8V，电流表无示数，移动滑片P两表示数均无变化，则故障原因是_______。
(2)小明排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过电阻的电流为_______A，若要增大电阻两端的电压，应将图甲中滑片P向_______（选填“A”或“B”）端移动。
(3)实验中测得多组数据，绘制出电阻R的I﹣U图象如图丙所示：由图象可得电阻一定时，导体中的电流与其两端的电压成_______；本实验所用电阻的阻值为_______Ω。
四、作图题（共16分）
20．（8分）为了探究电流跟电压的关系，王亮同学设计了如图甲所示的电路。
请根据电路图，用笔画线代替导线将图乙中未连成完整的电路连接起来（导线不能交叉）。
（_____）
21．（8分）小慧家卫生间的墙壁上有一个“三孔一开”的插座（如图甲所示），上面的开关S1不仅可以控制三孔插座，还可以控制镜前灯L及其开关S2，如图乙所示，若只闭合S1，只有三孔插座能工作；若同时闭合S1和S2，三孔插座和L都能工作。请在乙图的括号中标出“零线”或“火线”，并将电路补充完整。
（____）
五、计算题（共22分）
22．（10分）（2016·江西卷）如图所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观.小妮给爷爷网购了一台电热足浴器，其铭牌的部分参数如图甲所示，足浴器某次正常工作时控制面板显示如图乙所示.求：
（1）此时足浴器的工作电流.（计算结果保留一位小数）
（2）足浴器装入最大容量初温为22℃的水，当水温达到控制器面板上显示的温度时水所吸收的热量.
（3）上述加热过程耗时16min，该足浴器的热电效率
23．（12分）小文同学从电视新闻看到超载车损坏公路和桥梁的报道后，心想为什么不在道路入口地面上设置一称重的检测设备呢？于是设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲所示。电路由电源、称重计（电流表、量程0-0.6A）、定值电阻R0、滑动变阻器R1、弹簧和开关组成。已知电源电压8V，滑动变阻器R1长40cm、最大阻值20Ω，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。
（1）定值电阻R0多大？
（2）最大载重时，该模拟电路的电流表示数多大？（保留二位小数）
（3）小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻：R2=30Ω、R3=20Ω、R4=5Ω或R5=1Ω中哪个替换R0，替换后，最大称量时，电流表示数多大？（保留二位小数）
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、D
4、C
5、A
6、A
7、A
8、B
9、D
10、C
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、磁 负 滑动变阻器滑片向左移动或增加线圈匝数（写出一条即给分）
14、
15、a 8
16、1：1 1：3 1：3
三、实验题（共12分）
17、质量 小于 酒精不一定完全燃烧，且燃烧释放的全部热量沙子不可能全部吸收
18、 变大 0.3 1.14 详见解析
19、电阻断路 0.12 A 正比 5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（2）2.3A；（2）3.2×205J；（3）4.5%
23、（1）60Ω（2）0.11A（3）R4；0.47A
