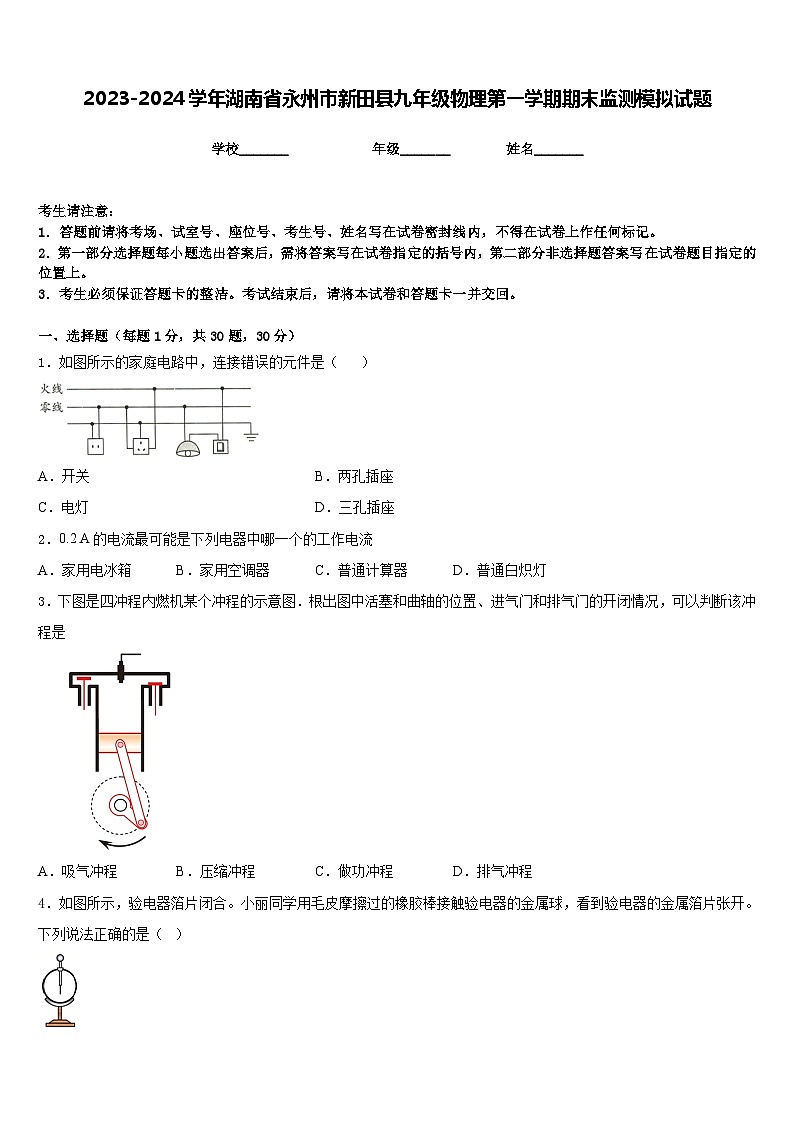

2023-2024学年湖南省永州市新田县九年级物理第一学期期末监测模拟试题含答案

这是一份2023-2024学年湖南省永州市新田县九年级物理第一学期期末监测模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，如图所示，验电器箔片闭合等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示的家庭电路中，连接错误的元件是（ ）
A．开关B．两孔插座
C．电灯D．三孔插座
2．0.2 A的电流最可能是下列电器中哪一个的工作电流
A．家用电冰箱B．家用空调器C．普通计算器D．普通白炽灯
3．下图是四冲程内燃机某个冲程的示意图．根出图中活塞和曲轴的位置、进气门和排气门的开闭情况，可以判断该冲程是
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
4．如图所示，验电器箔片闭合。小丽同学用毛皮摩擦过的橡胶棒接触验电器的金属球，看到验电器的金属箔片张开。下列说法正确的是（ ）
A．毛皮摩擦过的橡胶棒带正电
B．此过程中，瞬间产生的电流方向是从橡胶棒流向箔片
C．此过程中，橡胶棒上的正电荷移动到了箔片上
D．金属箔片张开是由于两箔片都带负电荷而互相排斥
5．如图所示的电路中，闭合S，当开关 S1从断开到闭合的过程中，下列说法中正确的是（ ）
A．电流表A1示数变大B．电流表A示数变大
C．L1的亮度变亮D．电路的总电阻变大
6．下列家用电器中，利用电流热效应工作的是（ ）
A．电风扇B．电饭锅C．电冰箱D．电视机
7．在如图甲电路中，闭合开关 S 后，两个灯泡都能发光，乙图为电流表 A1 指针的位置，如果电流表 A2 读数是0.5A，则下列说法正确的是（ ）
A．电流表 A1一定连接“3A”
B．灯泡L1和L2串联
C．通过灯 L1、L2 的电流都为0.5 A
D．通过灯 L1 的电流1.5 A
8．有人发明了一种“发电地板”，如图所示。发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，便能发电。该发电地板的工作原理与下列哪个选项的实验原理相同( )

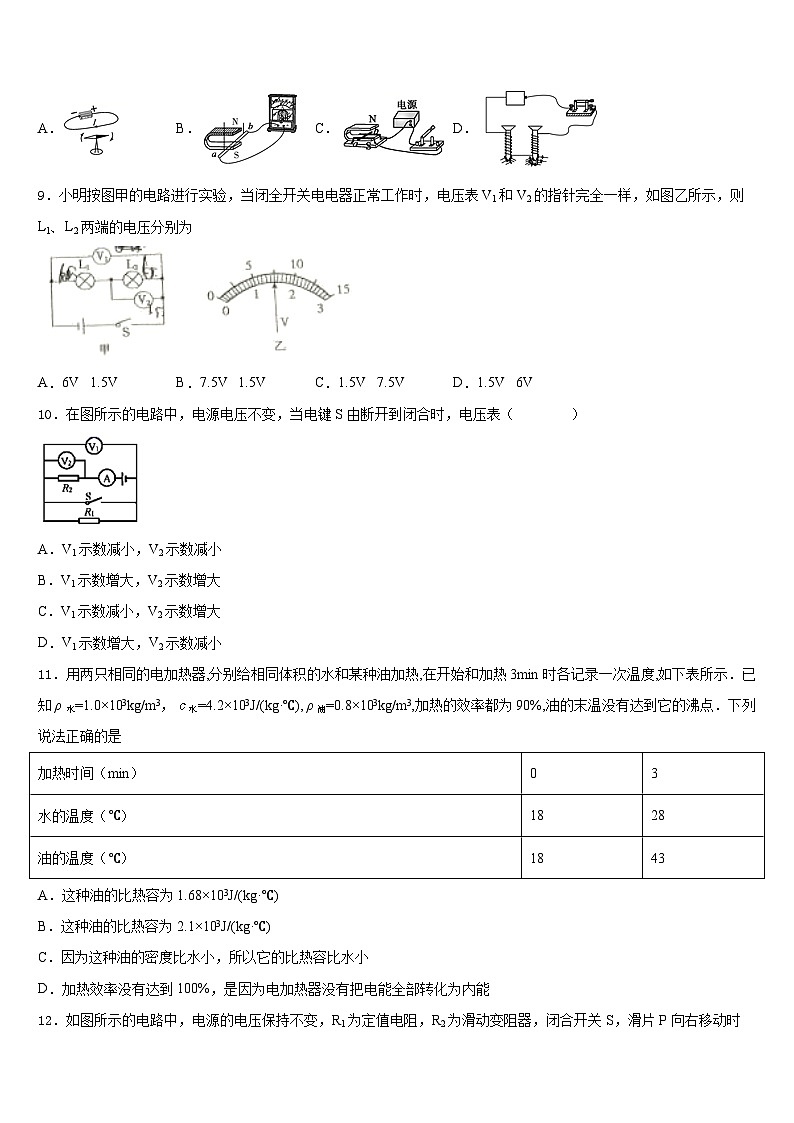

A．B．C．D．
9．小明按图甲的电路进行实验，当闭全开关电电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为
A．6V 1.5VB．7.5V 1.5VC．1.5V 7.5VD．1.5V 6V
10．在图所示的电路中，电源电压不变，当电键S由断开到闭合时，电压表（ ）
A．V1示数减小，V2示数减小
B．V1示数增大，V2示数增大
C．V1示数减小，V2示数增大
D．V1示数增大，V2示数减小
11．用两只相同的电加热器,分别给相同体积的水和某种油加热,在开始和加热3min时各记录一次温度,如下表所示．已知ρ水=1.0×103kg/m3，ｃ水=4.2×103J/(kg·℃), ρ油=0.8×103kg/m3,加热的效率都为90%,油的末温没有达到它的沸点．下列说法正确的是
A．这种油的比热容为1.68×103J/(kg·℃)
B．这种油的比热容为2.1×103J/(kg·℃)
C．因为这种油的密度比水小，所以它的比热容比水小
D．加热效率没有达到100%，是因为电加热器没有把电能全部转化为内能
12．如图所示的电路中，电源的电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，滑片P向右移动时
A．电流表A的示数变大B．电压表V的示数变小
C．电路消耗的总功率减小D．R1消耗的电功率变大
二、填空题（每题5分，共4题，20分）
13．2017年6月17日，京东快递从天而降，落在航天基地管委会广场，标志着京东无人机正式拉开了西安市常态化运营序幕。如图所示，无人机在带着包裹匀速上升过程中，包裹的动能_____，机械能_____（填“变大”、“变小”或“不变”）接着，无人机带着包裹沿水平方向飞行了一段距离，此过程中无人机对包裹_____功。（填“做”或“不做”）。
14．如图所示，将包装口香糖的锡箔纸剪成中间较窄的细条，然后将锡箔纸细条的两端连接电池正负极，很快发现细条中较窄处开始冒烟起火，这是因为锡条将电池短路，导致电流很_____，而锡箔纸条中间最细处的电阻较_____，发热较快．（均选填“大”或“小”）
15．如图所示，小磁针放在通电的蹄形螺线管附近，并且处于静止状态。
（1）电源的左端为_____极。（填“正”或“负”）
（2）要使电压表的示数变小，变阻器的滑片P应向_____移动。（填“左”或“右”）
（3）此时，通电螺线管的磁性将_____。（填“增强”、“减弱”或“不变”）
16．某同学连接的电路如图所示，他所用的电源是电压为6V的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为_______V ，L2两端的电压为________V。
三、实验题（共12分）
17．（4分）某实验小组用如图甲所示装置做了冰熔化成水的实验。并根据实验中测得的数据绘制了温度--时间图象(如图乙、丙所示):
（1）请你判断乙、丙两图中哪幅更合理，并简要说明理由.
（2）从图中可知冰在AB过程中吸热升温用了5min 若酒精灯每分钟放出的热量是1.68×103J,冰吸热的效率是50%, 求冰在AB过程中吸收的热量.
（3）如果这杯冰的质量是 0.2kg请根据（2）中的数据，求冰的比热容.
18．（4分）某实验小组测一滑轮组机械效率的数据如下表：
(1)请你在图中画出本实验中滑轮的绕绳方法.
（_______）
(2)用同一滑轮组提升不同重物至同一高度：克服动滑轮的重所做的额外功______（选填“相同”或“不同”）；提升的物重增加时，克服摩擦和绳重所做的额外功变_________，滑轮组的机械效率变______.
(3)多次改变提升的物重测量滑轮组的机械效率，目的是为了_________
A．减小摩擦
B．多次测量取平均值减小误差
C．获得多组数据归纳出物理规律
(4)由本实验_________（选填“能”或“不能”）推断：任何机械的机械效率跟物重均有关.
19．（4分）小明利用如图1所示的电路测定小灯泡的额定功率。所用器材：小灯泡（标“2.5V 0.3A”的字样），电池组（二节干电池串联，电压为3V），电压表一块，滑动变阻器（，2A），定值电阻（），开关三个和导线若干。
(1)按照图1所示的电路图连接电路，闭合开关前，应将变阻器滑片滑到________（选填“左”或“右”）端；
(2)连接完电路后：小明只闭合S、S1时移动滑片P，电压表示数发生改变；只闭合S、S2时，移动滑片P，小灯泡不发光。于是小明用电压表进行电路故障检测，把电压表并联在某电路元件两端，测试结果如表所示，则电路中一定存在的故障是________（填写选项字母）；
A．灯泡L处断路 B．灯泡L处短路 C．开关S处断路
①只闭合S、S2，移动滑片P，使电压表的示数为2.5V，这时灯泡的实际电功率是________W；
②小明通过课外学习知道，干电池有一定的电阻，我们需要用它的“电压U”和“电阻r”两个物理量来描述它（如图2所示）。于是小红在小明完成步骤①后，将电压表并联在电池组两端，保持滑片P的位置不变，只闭合S、S1时，读出电压表示数为2.55V，则小明实验中所用电池组的电阻r是________。
四、作图题（共16分）
20．（8分）按如图所示电路在方框中画出相应的电路图
（_______）
21．（8分）如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。
（______）
五、计算题（共22分）
22．（10分）一灯泡标有“PZ220V 100W”，求：
（1）正常工作电流为多大？
（2）电阻为多大？
23．（12分）在如图 (a)所示的电路中，电源电压保持不变，滑动变阻器上标有“20Ω 2A”字样，滑动变阻器的滑片P位于中点位置．断开电键S，电流表A示数如图 (b)所示，闭合电键S，电流表A示数如图 (c)所示．求：
（1）电源电压U．
（2）在不损坏电路元件的情况下，闭合电键S，移动滑片P，求R2的最小阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、A
4、D
5、B
6、B
7、A
8、B
9、A
10、C
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、不变 变大 不做
14、大 大
15、正 右 减弱
16、4 2
三、实验题（共12分）
17、 (1)乙图；理由见详解；(2)；(3)；
18、（1）如图所示；
（2）相同；大；大；（3）C；（4）不能．
19、右 C 0.75 1.5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.45A；（2）484Ω。
23、（1）6V；（2）5Ω
加热时间（min）
0
3
水的温度（℃）
18
28
油的温度（℃）
18
43
实验次数
动滑轮重G动/N
钩码重G物/N
钩码上升高度h物/m
直接将钩码举高做的功W有用/J
动力F动/N
动力作用点移动距离S动/m
使用滑轮组动力做的功W总/J
滑轮组的机械效率η
1
0.53
1
0.1
0.1
0.7
0.3
0.21
47.6%
2
2
0.1
0.2
1.1
0.3
0.33
60.6%
3
4
0.1
0.4
2
0.3
0.6
66.7%
测试元件
灯泡L
开关S
电压表
无示数
有示数
