2023-2024学年甘肃省兰州市第四片区九上物理期末调研试题含答案

这是一份2023-2024学年甘肃省兰州市第四片区九上物理期末调研试题含答案，共9页。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）

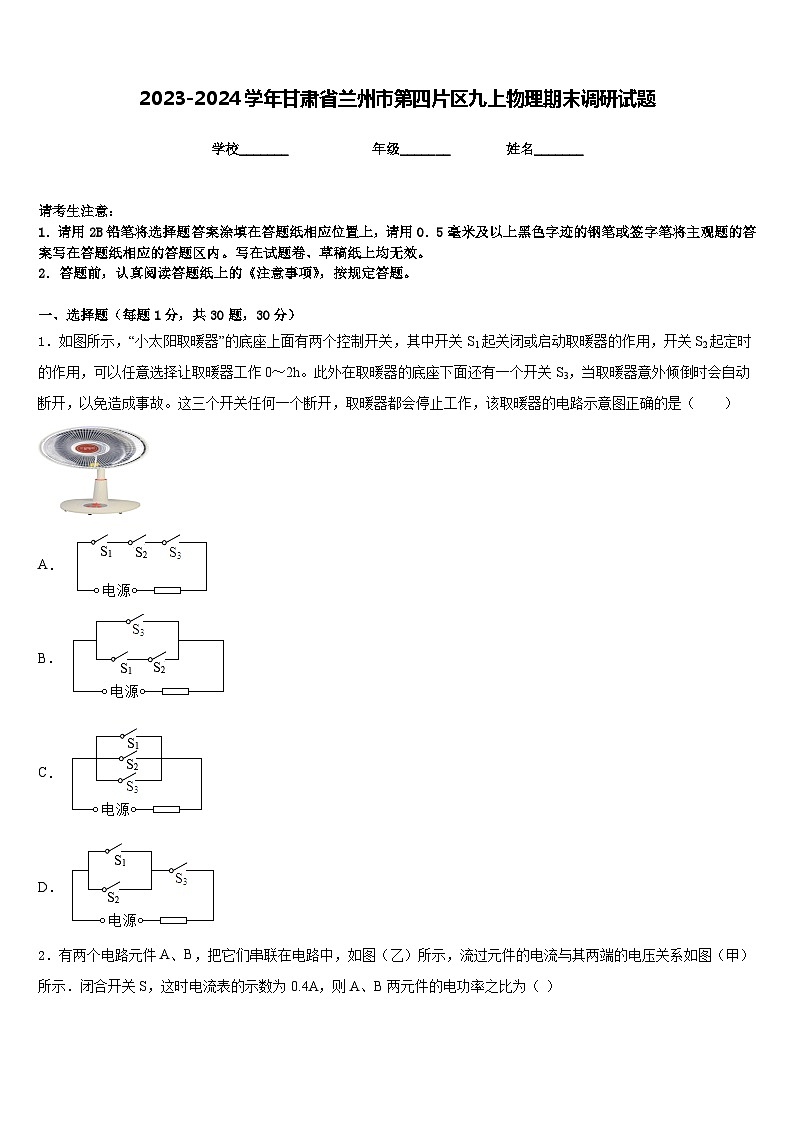

1．如图所示，“小太阳取暖器”的底座上面有两个控制开关，其中开关S1起关闭或启动取暖器的作用，开关S2起定时的作用，可以任意选择让取暖器工作0～2h。此外在取暖器的底座下面还有一个开关S3，当取暖器意外倾倒时会自动断开，以免造成事故。这三个开关任何一个断开，取暖器都会停止工作，该取暖器的电路示意图正确的是（ ）
A．
B．
C．
D．

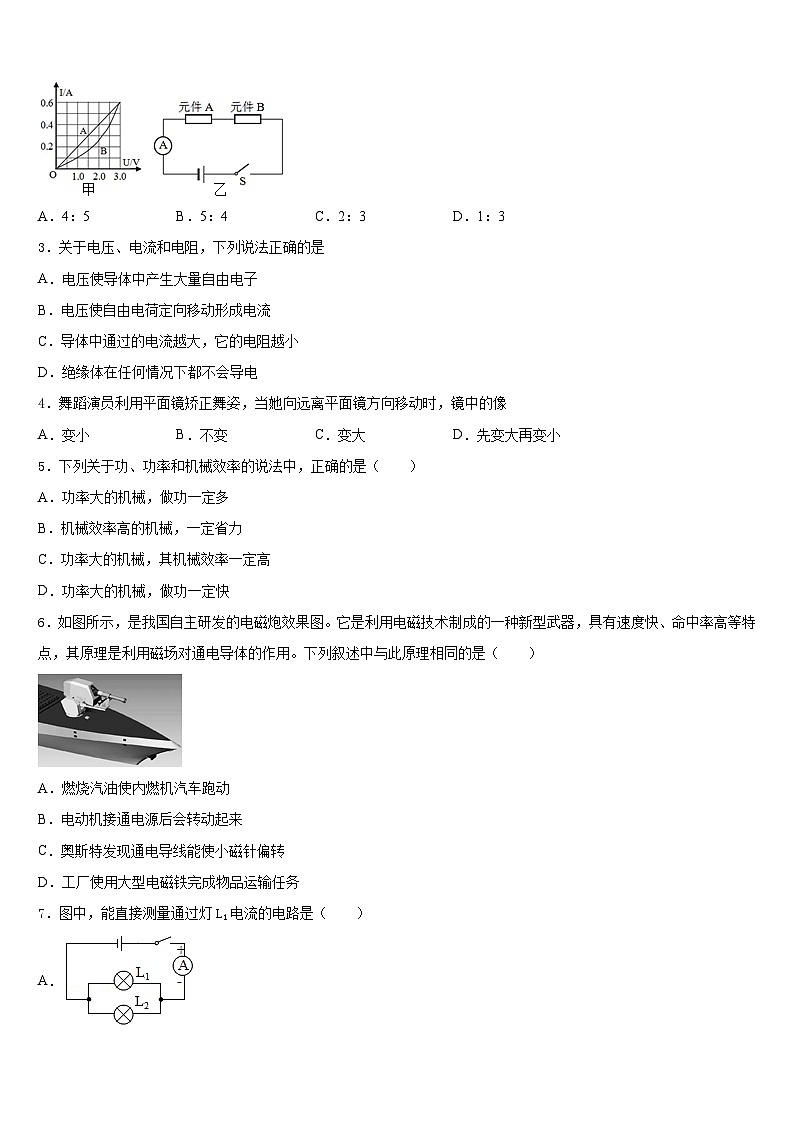

2．有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（ ）
A．4：5B．5：4C．2：3D．1：3
3．关于电压、电流和电阻，下列说法正确的是
A．电压使导体中产生大量自由电子
B．电压使自由电荷定向移动形成电流
C．导体中通过的电流越大，它的电阻越小
D．绝缘体在任何情况下都不会导电
4．舞蹈演员利用平面镜矫正舞姿，当她向远离平面镜方向移动时，镜中的像
A．变小B．不变C．变大D．先变大再变小
5．下列关于功、功率和机械效率的说法中，正确的是（ ）
A．功率大的机械，做功一定多
B．机械效率高的机械，一定省力
C．功率大的机械，其机械效率一定高
D．功率大的机械，做功一定快
6．如图所示，是我国自主研发的电磁炮效果图。它是利用电磁技术制成的一种新型武器，具有速度快、命中率高等特点，其原理是利用磁场对通电导体的作用。下列叙述中与此原理相同的是（ ）
A．燃烧汽油使内燃机汽车跑动
B．电动机接通电源后会转动起来
C．奥斯特发现通电导线能使小磁针偏转
D．工厂使用大型电磁铁完成物品运输任务

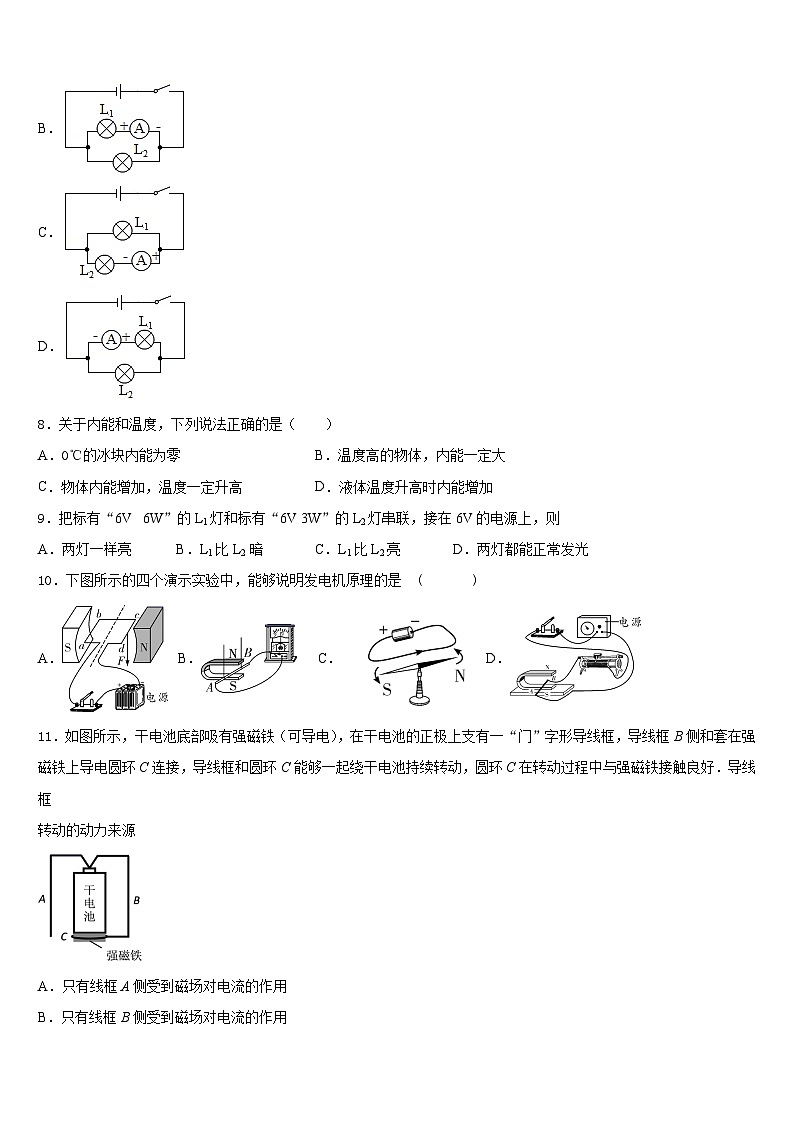

7．图中，能直接测量通过灯L1电流的电路是（ ）
A．
B．
C．
D．
8．关于内能和温度，下列说法正确的是（ ）
A．0℃的冰块内能为零B．温度高的物体，内能一定大
C．物体内能增加，温度一定升高D．液体温度升高时内能增加
9．把标有“6V 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则
A．两灯一样亮B．L1比L2 暗C．L1比L2亮D．两灯都能正常发光
10．下图所示的四个演示实验中，能够说明发电机原理的是 ( )
A．B．C．D．
11．如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好．导线框
转动的动力来源
A．只有线框A侧受到磁场对电流的作用
B．只有线框B侧受到磁场对电流的作用
C．线框A侧、B侧都受到磁场对电流的作用
D．线框A侧、B侧都不受到磁场对电流的作用，是受到的其它外力
12．关于内能、温度、热量三者的关系，下列说法正确的是
A．物体吸收热量，温度一定升高
B．物体的温度升高，内能一定增大
C．物体温度越低，所含的热量越少
D．热量都是从内能多的物体传递给内能少的物体
二、填空题（每题5分，共4题，20分）
13．把标有“1A 6W”的L1和“2A 6W”的L2两个灯泡并联接入电路中，如图，让其中一个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，则该电路中干路电流是___A，两灯消耗的实际总功率为______W．
14．德和公园是我县南部新区一处独特景观，红花绿草，小桥流水，风景优美。修建人工湖是利用了水________的性质调节气温；小聪发现傍晚时分栈道两侧的路灯同时亮，同时熄灭，其中有一盏灯损坏并没有影响其他灯泡，则这些灯泡的连接方式是________。
15．如图，已知R1=10Ω，R2=40Ω，通过R1的电流是2A，则通过R2的电流是______ A。
16．一节蓄电池的电压是______V．滑动变阻器是靠改变电阻线的_____来改变电阻的，一个滑动变阻器上标有“50Ω，1.5A”，1.5A的意思是_______。
三、实验题（共12分）
17．（4分）在“探究电流跟电压关系”的实验中．
（1）如图甲所示，a为______，b为______（填“电流表”或“电压表”）．
（2）用笔画线代替导线将图乙中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左移动．（导线不能交叉）
（_____）
（3）在实验操作过程中保持______不变，闭合开关时，调节滑动变阻器的滑片做了三组实验并记下了实验数据，如表所示，请根据该表中的数据在图丙中进行描点连线．
（_____）
（4）对实验数据进行分析，归纳出结论是______．
18．（4分）在“测量小灯泡的电功率”实验中，小灯泡额定电压为 2.5V（电阻值约为 5Ω）。
（1）小涵连接好电路，闭合开关后，小灯泡不发光。经检查，是由于其中一根导线连接错误造成的，请你用笔在实物图中将连接错误的导线打“×”并补画出正确的连线。
（______）
（2）故障排除后，闭合开关，移动滑动变阻器滑片 P 到某处时，电压表示数为 2V，为 了测量小灯泡的额定功率，应将滑片 P 向_____（选填“左”或“右”）端移， 使电压表示数为 2.5V，此时电流表指针位置如图乙所示，则小灯泡的额定功率为 _____W。
（3）若此实验中电流表坏了，为了测出小灯泡的额定功率，小涵增加了一个 R0=5Ω的定值电阻，设计了如图所示的电路和如下实验方案：
①调节滑片，使电压表的示数为小灯泡的额定电压；
②保持滑片位置不变，只将电压表 a 点改接到 c 点， 测出定值电阻 R0两端的电压 U0，通过计算就可得到小 灯泡的额定功率。
请你指出小涵设计的方案中存在的两个问题：①_____；②_____。
19．（4分）用图甲电路探究“电流跟电阻的关系”，电源电压恒为3V，滑动变阻器规格为“50Ω2A”．
(1)请用笔画线代替导线，将图甲中电压表接入电路，测R两端的电压
（________________）；
(2)滑片P移到阻值最大处，将5Ω电阻接入电路，闭合开关，移到滑片P发现：电压表有示数，电流表始终无示数，其原因可能是_____选填序号)
A、电阻R短路 B、电阻R断路 C、滑动变阻器短路
(3)排除故障后，移动滑片P使电压表的示数如图乙所示，记下电压表的示数；
(4)将5Ω电阻换成10Ω电阻，为保持电压表示数不变，滑片P应向______(选填“A”或“B”)端移动；
(5)若每次实验均选用单个定值电阻连入电路，实验室有“15Ω，20Ω，30Ω，35Ω，50Ω” 5个电阻，你认为其中能供继续实验的电阻最多还有_________个；利用可选电阻继续实验，得到结论____
四、作图题（共16分）
20．（8分）根据实物图，在右边虚线框内画出相应的电路图。
21．（8分）如图所示，请根据图中标出的电流方向，从电池、电流表、电压表三个元件中选出两个元件填入电路的空缺处，使灯泡L1和L2串联且都能发光．
（_____）
五、计算题（共22分）
22．（10分）某导体电阻为20Ω，通电1min产生的热量是4800J，求：
（1）通过它的电流是多少？
（2）导体消耗电功率是多少？
23．（12分）如图是我国新型气垫登陆船，该船满载后的总质量为150t。（g取10N/kg）
（1）该船满载后受到的总重力为多少？
（2）该气垫船入水后，启动柴油发动机，通过向下喷气将船身匀速抬高1.72m，那么抬高一次需要克服气垫船重力做功多少焦？若整个过程中没有能量损失，则抬高一次需要消耗柴油多少千克？（柴油的热值q柴油＝4.3×107J/kg）
（3）气垫船以30m/s的速度匀速直线运动时，若受到的阻力始终为7×104N，那么推力的功率为多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、A
3、B
4、B
5、D
6、B
7、D
8、D
9、B
10、B
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、2.5 7.5
14、比热容大 并联
15、0.5.
16、2 长度 滑动变阻器允许通过的最大电流是1.5A
三、实验题（共12分）
17、电流表 电压表 的阻值 电阻一定时，通过导体的电流跟导体两端电压成正比
18、 右 1.25 R0=5Ω过大，无论怎样调节变阻器，都不能使灯泡正常发光 电压表的正负接线柱会接反，无法测出R0两端的电压
19、 B A 2 当导体两端电压一定时，通过导体的电流与电阻成反比．
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)2A；(2)80W。
23、（1）1.5×106N；（2）0.06千克；（3）2.1×106W。
实验次数
物理量
1
2
3
电压
电流
