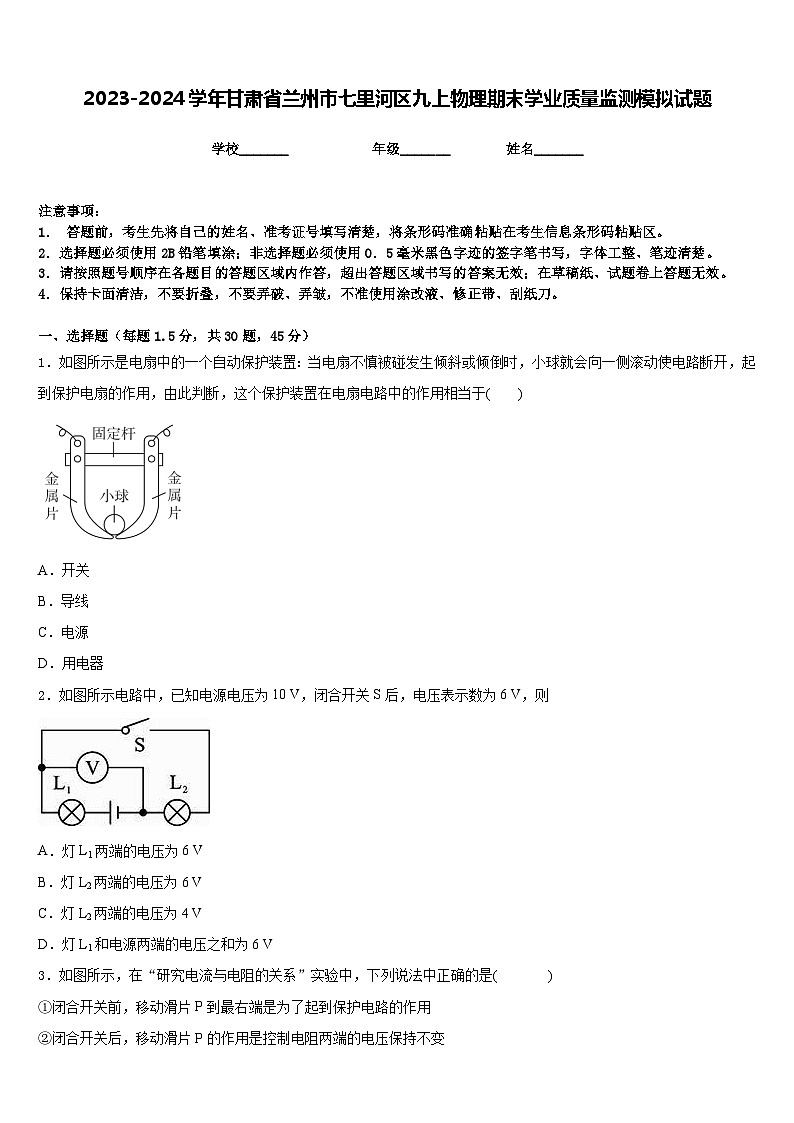

2023-2024学年甘肃省兰州市七里河区九上物理期末学业质量监测模拟试题含答案
展开
这是一份2023-2024学年甘肃省兰州市七里河区九上物理期末学业质量监测模拟试题含答案，共13页。试卷主要包含了下列有关比热容的说法正确的是，下列说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于( )
A．开关
B．导线
C．电源
D．用电器
2．如图所示电路中，已知电源电压为10 V，闭合开关S后，电压表示数为6 V，则
A．灯L1两端的电压为6 V
B．灯L2两端的电压为6 V
C．灯L2两端的电压为4 V
D．灯L1和电源两端的电压之和为6 V
3．如图所示，在“研究电流与电阻的关系”实验中，下列说法中正确的是( )

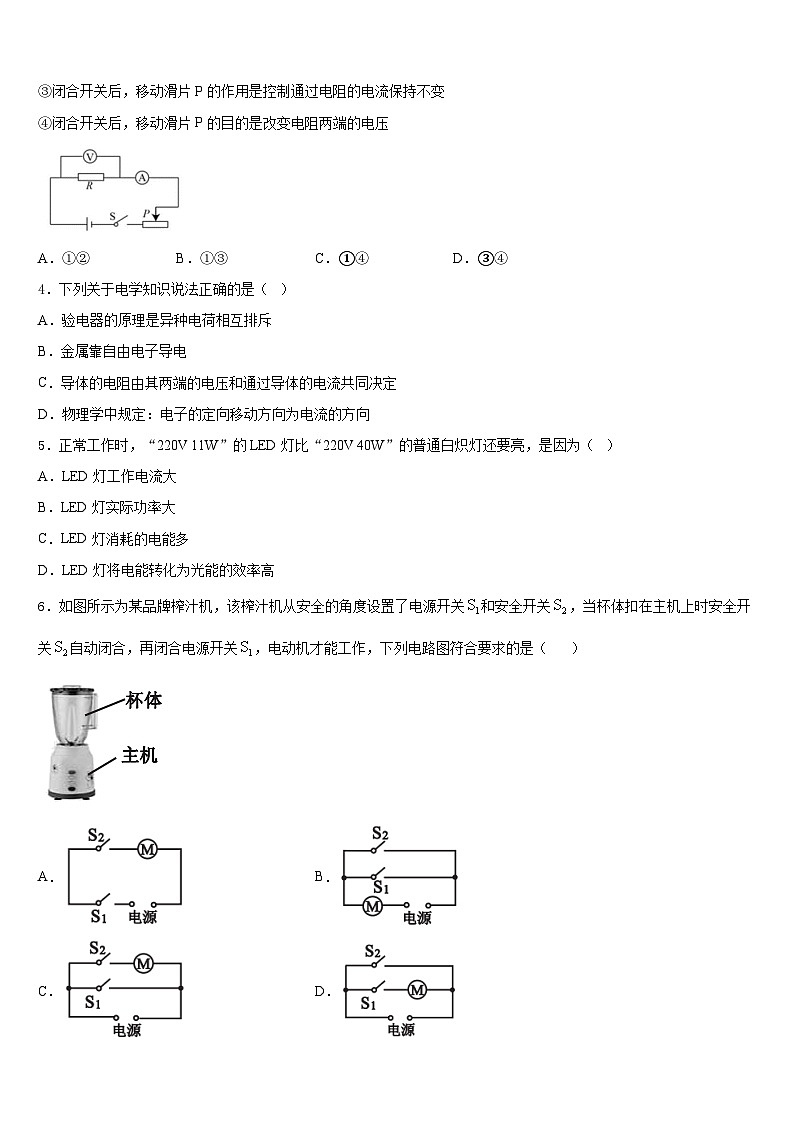

①闭合开关前，移动滑片P到最右端是为了起到保护电路的作用
②闭合开关后，移动滑片P的作用是控制电阻两端的电压保持不变
③闭合开关后，移动滑片P的作用是控制通过电阻的电流保持不变
④闭合开关后，移动滑片P的目的是改变电阻两端的电压
A．①②B．①③C．①④D．③④
4．下列关于电学知识说法正确的是（ ）
A．验电器的原理是异种电荷相互排斥
B．金属靠自由电子导电
C．导体的电阻由其两端的电压和通过导体的电流共同决定
D．物理学中规定：电子的定向移动方向为电流的方向
5．正常工作时，“220V 11W”的LED灯比“220V 40W”的普通白炽灯还要亮，是因为（ ）
A．LED灯工作电流大
B．LED灯实际功率大
C．LED灯消耗的电能多
D．LED灯将电能转化为光能的效率高
6．如图所示为某品牌榨汁机，该榨汁机从安全的角度设置了电源开关和安全开关，当杯体扣在主机上时安全开关自动闭合，再闭合电源开关，电动机才能工作，下列电路图符合要求的是（ ）
A．B．
C．D．

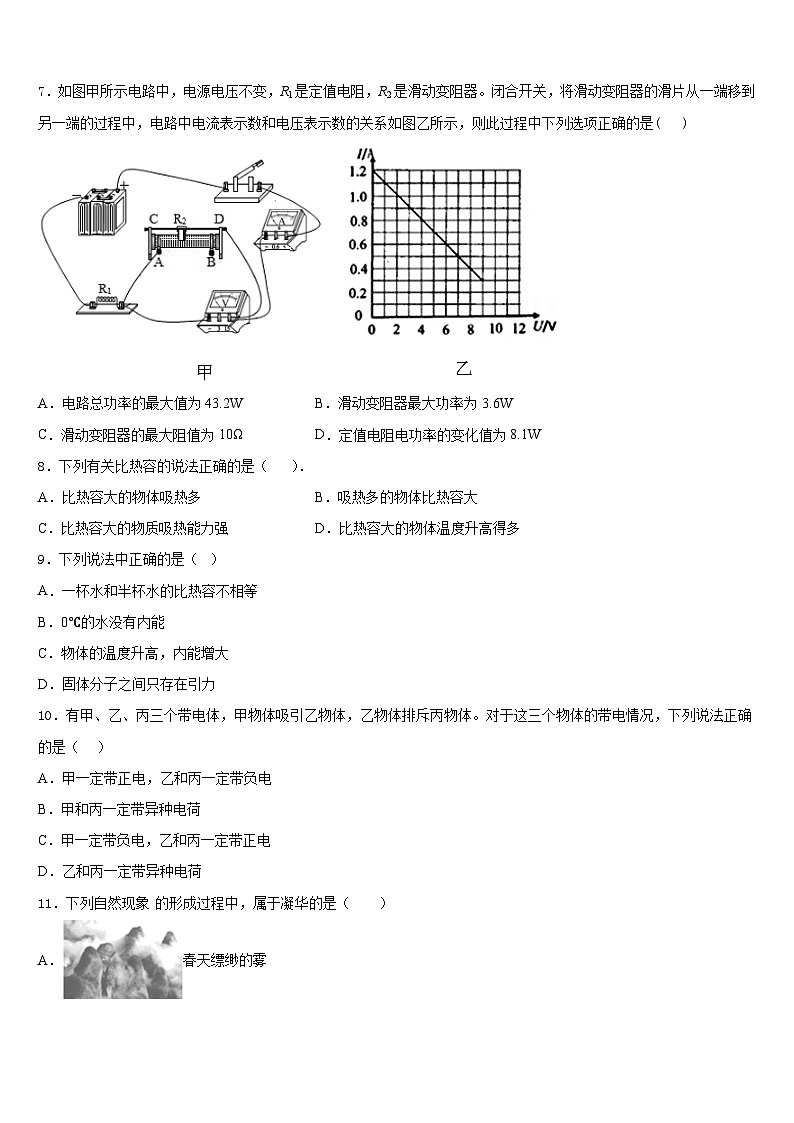

7．如图甲所示电路中，电源电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关，将滑动变阻器的滑片从一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则此过程中下列选项正确的是( )
A．电路总功率的最大值为43.2WB．滑动变阻器最大功率为3.6W
C．滑动变阻器的最大阻值为10ΩD．定值电阻电功率的变化值为8.1W
8．下列有关比热容的说法正确的是（ ）．
A．比热容大的物体吸热多B．吸热多的物体比热容大
C．比热容大的物质吸热能力强D．比热容大的物体温度升高得多
9．下列说法中正确的是（ ）
A．一杯水和半杯水的比热容不相等
B．0℃的水没有内能
C．物体的温度升高，内能增大
D．固体分子之间只存在引力
10．有甲、乙、丙三个带电体，甲物体吸引乙物体，乙物体排斥丙物体。对于这三个物体的带电情况，下列说法正确的是（ ）
A．甲一定带正电，乙和丙一定带负电
B．甲和丙一定带异种电荷
C．甲一定带负电，乙和丙一定带正电
D．乙和丙一定带异种电荷
11．下列自然现象 的形成过程中，属于凝华的是（ ）
A．春天缥缈的雾
B．夏天晶莹的露
C．秋天轻柔的霜
D．冬天凝重的冰
12．如图所示，电源电压保持不变，电阻R1的阻值为10Ω，闭合开关S1、S2，电压表示数为6V；断开S2后，电压表示数为2V，则R2的阻值和电源电压分别是
A．10Ω 8VB．20Ω 6VC．20Ω 8VD．10Ω 6V
13．如图所示，下列说法正确的是
A．图甲实验现象表明通电导体周围存在着磁场
B．图乙中，闭合开关，当导体以在磁场中沿竖直方向上下运动时，电流表指针会偏转
C．图丙中，是发电机的工作原理图
D．图丁中，动圈式扬声器（喇叭）的工作原理和乙图的实验原理相同
14．甲、乙两个小灯泡上分别标有“6V 3W”和“3V 1W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断正确的是（ ）
A．若把它们并联在3V电路中，甲灯的实际功率为1.5W
B．若把它们并联在3V电路中，甲灯比乙灯亮
C．若把它们串联在9V电路中，两灯都可以正常发光
D．若把它们串联在7V电路中，乙灯正常发光
15．下列关于信息的传递和材料说法正确的是
A．车载GPS导航系统是利用超声波进行定位和导航的
B．电磁波不能在真空中传播
C．半导体材料有硅、锡、砷化镓等
D．纳米材料可以大大提高材料的强度和硬度，降低烧结温度，提高材料的磁性等
16．下列说法正确的是（ ）
A．丝绸摩擦过的玻璃棒带正电是因为玻璃棒失去了电子B．铜、铁、铝可以被磁化，它们是磁性材料
C．绝缘体没有电子，因此不容易导电D．电磁波不能在真空中传播
17．法国物理学家安培发现的物理规律是（ ）
A．电流与电压、电阻的定量关系B．通电导体周围存在着磁场
C．通电螺线管的极性判定D．电磁感应现象
18．下图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（ ）
A．B．C．D．
19．小红同学家的电冰箱正常工作时电流大约是1A，则它正常工作10h所消耗的电能是（ ）
A．2200JB．1.32×105JC．7.92×105JD．7.92×106J
20．如图所示物态变化现象中，需要吸热的是（ ）
A．雾凇的形成B．河水结冰
C．樟脑丸逐渐变小D．露珠的形成
21．如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是（ ）
A．闭合开关S1、S2，通过三根电阻丝的电流相同
B．先闭合开关S1，再闭合开关S2，电流表示数保持不变
C．先闭合开关S1，再闭合开关S2，通过右容器中电阻丝的电流变小
D．闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高
22．如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是
A．灯L1、L2是串联在电路中的
B．甲一定是电流表，乙一定是电压表
C．当L2短路时L1仍能发光
D．乙、甲两电表示数的比值与L1的阻值相等
23．四冲程汽油机在工作过程中，将内能转化为机械能的冲程是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
24．关于微观粒子的下列说法中正确的是（ ）
A．分子间存在着相互作用的引力和斥力B．0℃所有物质的分子都停止了运动
C．组成固体的分子是静止的D．固体和液体分子间没有空隙
25．下列有关导体的说法中正确的是
A．通过导体的电流越大，则导体的电阻越小
B．导体中没有电流通过时，导体就没有电阻
C．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
D．导体都是通过自由电子导电的
26．下列现象中属于扩散现象的是
A．擦黑板时，粉笔灰在空中飞舞
B．打开一盒香皂，很快就会闻到香味
C．粉笔蹭到衣服上，在衣服上留下粉笔痕迹
D．冬天，雪花漫天飞舞
27．下列图中与电有关的操作中正确的是
A．B．C．D．
28．下列说法中与实际相符的是
A．人体的安全电压不低于36V
B．一节新蓄电池的电压为1.5V
C．家用微波炉正常工作时的电流大约是0.3A
D．挂壁式空调正常工作时的功率约为1200W
29．电阻温度计是利用金属的电阻随温度变化的原理制成的。如图所示是一种电阻温度计的原理图，其中 R1为定值电阻，R2为测温电阻，已知测温电阻的阻值随温度升高而增大。测温时，电源电压不变，闭合开关 S，如果测温电阻所处空间的温度升高，那么下列说法中正确的是
A．电流表示数变大
B．电流表示数变小
C．电阻 R1两端电压变大
D．电阻 R2两端电压变小
30．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P，从B端至A端的过程中，两电压表示数随电流表示数交化的图象如图乙所示，则
A．电源电压为20V
B．整个电路的最大功率为14.4W
C．滑动变阻器的最大阻值为10Ω
D．EF是V1表示数随A表示数变化的图象
二、填空题（每空1分，共10题，20分）
31．如图所示的四个磁现象实验中，反映发电机工作原理的是_____图。（选填“甲”、“乙”、“丙”或“丁”）
32．一盏电灯接到220V的电源上使用时，功率为100W，如果将这个电源连上长导线，再接这盏灯使用，它的功率为81W，则导线上消耗的电功率______w。
33．如图是R1、R2两电阻的电压与电流关系图像，由图可知，电阻R1的阻值为________Ω；若将两电阻并联后接在3V的电源两端，干路电电流为________A；若将两电阻串联后接在3V电源两端，R1消耗的功率为_________W。
34．如图所示，在一个配有活塞的厚玻璃瓶内放一小团硝化棉，迅速下压活塞，硝化棉燃烧．这是通________方式改变了气体的内能，与内燃机中_____冲程相似。
35．为了减少新房子有害气体对人体造成的危害，可以采取在________（填“夏”或“冬”）季来临前装修完，并搁置一段时间，加强通风等措施。如图所示，内燃机工作过程中能的转化与图中水蒸气将塞子冲开时能的转化相同的是图________（填“甲”“乙”“丙”或“丁”），若该内燃机的铭牌上标有3600r/min，则内燃机每秒做功_______次。
36．有许多重大火灾都是因用电线路连接处接触不良所造成的．当线路连接处接触不良时，该处的电阻将_____（选填“减小”、“增大”或“不变”），在该接触处就会局部过热引起升温，接触处的电阻又将随着温度的升高而_____（选填“减小”、“增大”或“不变”），从而形成电热的逐步积累和恶性循环，以致引发火灾；电炉丝与导线串联接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么热，造成上述现象的主要原因是_____．
37．甲、乙两只灯泡，分别标有“6V 1.5W”和“6V 3W”的字样，不考虑灯丝电阻的变化，则甲、乙两灯的电阻之比R1：R2=_______；将它们串联后接在电源上，通电后发现有一只灯泡正常发光，另一只灯泡较暗，其中能正常发光的是灯泡_______，此时电路中的电流是_______A，电源电压是_______V。
38．标有“12V 12W”的小灯泡，正常工作时电流为_______A，如接在3V的电路中，小灯泡的实际功率为_________ W。（假设灯丝电阻不变）
39．如图所示的电路中，R1=1Ω，R2=2Ω，R3=3Ω，那么通过电阻R1、R2的电流强度之比I1：I2为_________。
40．如图所示，在观察奥斯特实验时，小明注意到置于通电直导线下方小磁针的N极向纸内偏转．小明由此推测：若电子沿着水平方向平行地飞过磁针上方时，小磁针也将发生偏转．请你说出小明推测的依据是：_____，你认为磁针的N极会向_____（选填“纸内”或”纸外”）偏转．
三、实验题（每空1分，共2题，15分）
41．在测额定电压为2.5V的小灯泡（电阻约为10Ω）功率的实验中，老师给小明提供了以下器材：电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、开关、电源电压为6V的电源和滑动变阻器各一个，导线若干．
（1）小明连接的电路图如图甲所示，图中有两个元件的连接明显错误，分别是__________和_______（填写元件名称）．
（2）改正错误后，闭合开关，移动滑片P，使灯泡发光，测出灯泡的相关物理量， 并把部分测量数据记录在如下自己设计的实验表格中:
①针对他设计的实验表格，最后一栏是该实验不需要的，其理由是:_______________
②第一次实验，电流如图乙所示，电流大小为____________A。
③小灯泡的额定功率为_________W
（3）测完功率后，老师又给小明个未知定值电阻，计他测出未知电阳的阻值。他接下来的操作是断开开关，将滑动变阻器的滑片移到________把小灯泡换成未知电阻。按正确方法完成实验后，他分别绘制了“定值电阻”和“小灯泡”的I-U图像如丙图所示，则表示“定值电阻”的I-U图像的是__________ （ 填“A”或“B”），你这样判断的依据是____________
42．小希用如图所示电路来探究串联电路的电压特点．
（4）在拆接电路时，开关必须_________．
（2）实验中最好选择规格_________（填“相同”或“不同”）的小灯泡．
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC．经过多次实验，得到的数据记录在下表中．分析实验数据，你可得到串联电路的电压特点是__________（用公式表示）
（4）小希进行多次实验的主要目的是__________（填序号）
①寻找普遍规律 ②减小实验误差
四、计算题（每题10分，共2题，20分）
43．如图所示的电路中，电源电压和灯L的电阻保持不变，灯L标有“6V6W"字样。求:
（1）灯L正常发光时的电阻:
（2）当R的滑片P位于a端，闭合S1断开S2时，灯L两端的实际电压为额定电压的，此时灯L工作1min所消耗的电能:
（3）当R的滑片P位于右端点b，闭合开关S1、S2时，灯泡正常发光，电流表的示数为3A，滑动变阻器消耗的电功率。
44．如图甲所示的电路图，电源电压为9V且保持不变，小灯泡L标有“6V 6W”的字样，闭合开关S后，将滑动变阻器划片P从某点A移到另一点B的过程中（图中未标出），电流表与电压表表示数的变化曲线如图乙所示．求：
（1）小灯泡正常发光时的电阻；
（2）小灯泡正常发光60s消耗的电能；
（3）小灯泡电功率为2.1W的电阻；
（4）滑片P在A、B位置时，滑动变阻器消耗的电功率之差．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
2、B
3、A
4、B
5、D
6、A
7、B
8、C
9、C
10、B
11、C
12、B
13、A
14、D
15、D
16、A
17、C
18、B
19、D
20、C
21、C
22、B
23、C
24、A
25、C
26、B
27、C
28、D
29、B
30、B
二、填空题（每空1分，共10题，20分）
31、丁
32、9
33、10 0.9 0.4
34、做功 压缩
35、夏 甲 30
36、增大 增大 导线和电炉丝串联，通过的电流、时间相等，而电炉丝的电阻比导线大得多，根据焦耳定律，电阻大产生热量多
37、2：1 甲 0.25 9
38、1 0.75
39、2:1
40、电子的定向移动形成电流，电流周围存在磁场 纸外
三、实验题（每空1分，共2题，15分）
41、滑动变阻器将下端两个接线柱都接入了电路 电流表正负极接线柱接反了 电压越高小灯泡的电功率越大，求功率的平均值没有意义 0.2 0.6 阻值最大处 A 通过定值电阻的电流与电压成正比
42、断开 不同 UAC=UAB+UBC ①
四、计算题（每题10分，共2题，20分）
43、（1）6Ω （2）160 （3）12W
44、（1）小灯泡正常发光时的电阻为6Ω；
（2）小灯泡正常发光60s消耗的电能为360J；
（3）小灯泡电功率为2.1W的电阻为4.3Ω；
（4）滑片P在A、B位置时，滑动变阻器消耗的电功率之差为0.5W．
次数
电压/V
电流/A
实际功率/W
功率平均值/W
1
1.6
2
2.5
0.24
3
2.8
0.26
0.73
实验次数
UAB/V
UBC/V
UAC/V
4
4．8
2．2
3．4
2
4．4
2．4
3．4
3
4．2
4．8
3．4
