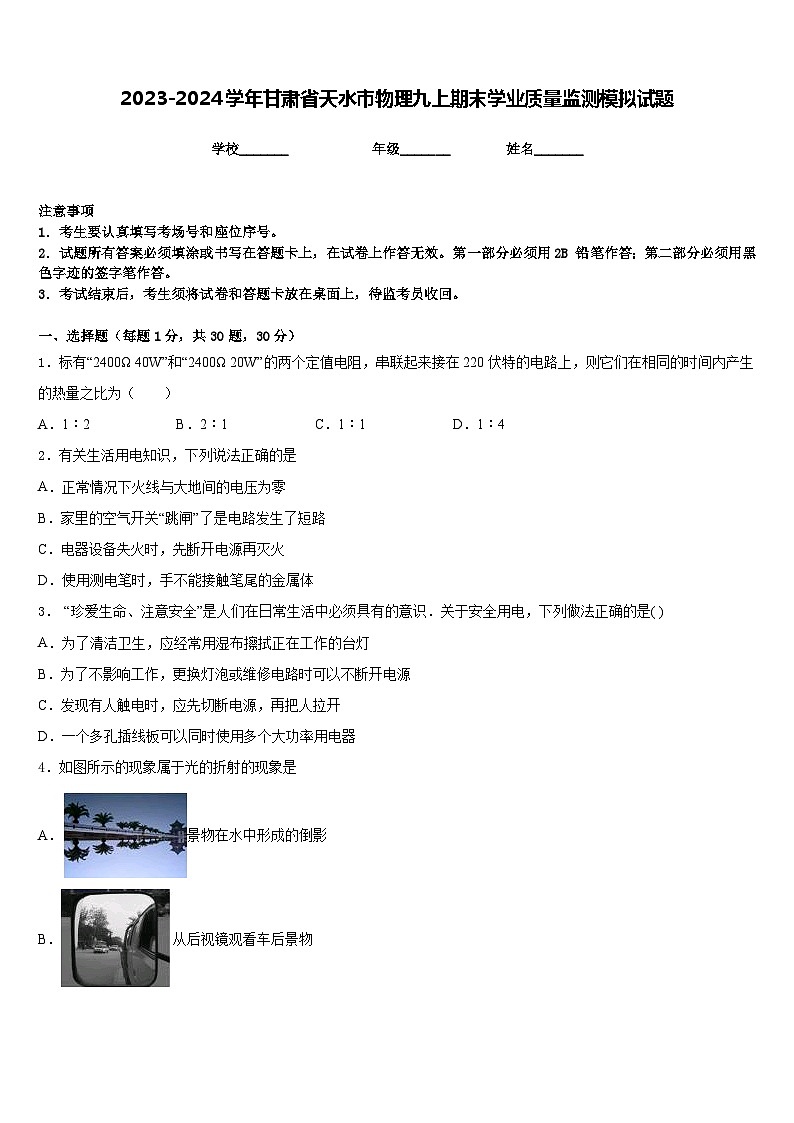

2023-2024学年甘肃省天水市物理九上期末学业质量监测模拟试题含答案

这是一份2023-2024学年甘肃省天水市物理九上期末学业质量监测模拟试题含答案，共10页。试卷主要包含了考生要认真填写考场号和座位序号，关于电流方向，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．标有“2400Ω 40W”和“2400Ω 20W”的两个定值电阻，串联起来接在220伏特的电路上，则它们在相同的时间内产生的热量之比为（ ）
A．1：2 B．2：1 C．1：1 D．1：4
2．有关生活用电知识，下列说法正确的是
A．正常情况下火线与大地间的电压为零
B．家里的空气开关“跳闸”了是电路发生了短路
C．电器设备失火时，先断开电源再灭火
D．使用测电笔时，手不能接触笔尾的金属体
3． “珍爱生命、注意安全”是人们在日常生活中必须具有的意识．关于安全用电，下列做法正确的是( )
A．为了清洁卫生，应经常用湿布擦拭正在工作的台灯
B．为了不影响工作，更换灯泡或维修电路时可以不断开电源
C．发现有人触电时，应先切断电源，再把人拉开
D．一个多孔插线板可以同时使用多个大功率用电器
4．如图所示的现象属于光的折射的现象是
A．景物在水中形成的倒影
B．从后视镜观看车后景物

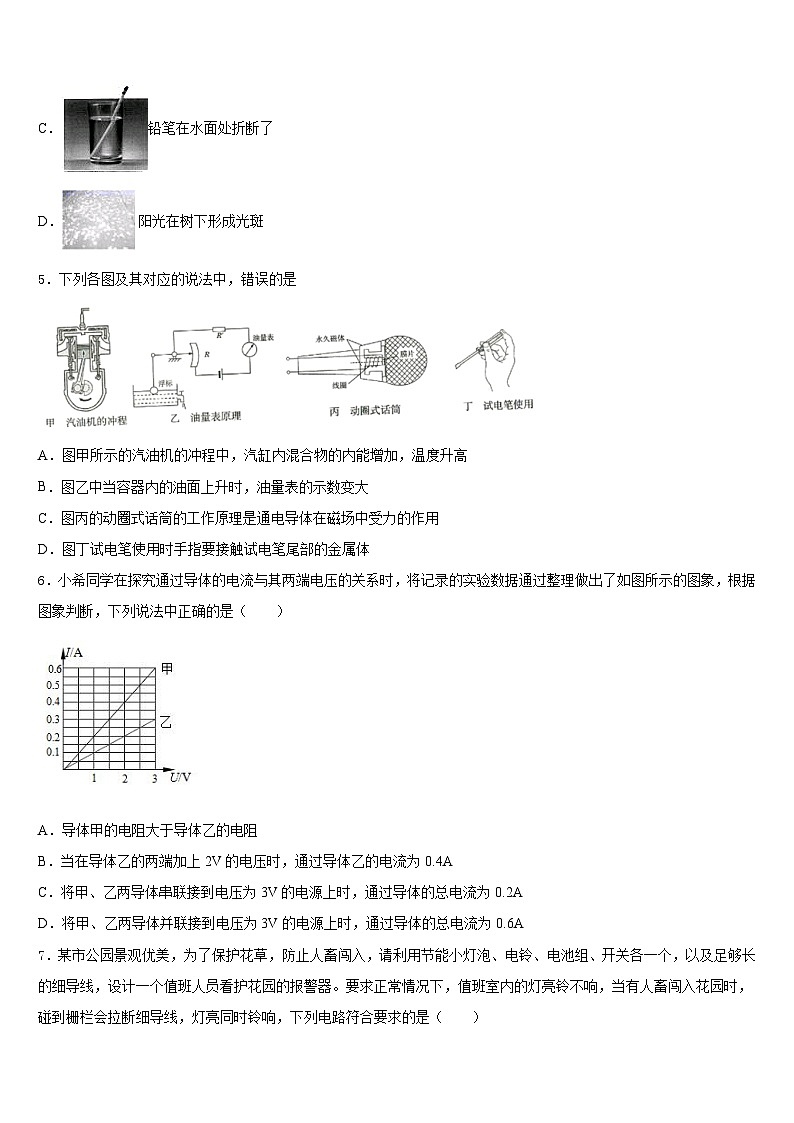

C．铅笔在水面处折断了
D．阳光在树下形成光斑
5．下列各图及其对应的说法中，错误的是
A．图甲所示的汽油机的冲程中，汽缸内混合物的内能增加，温度升高
B．图乙中当容器内的油面上升时，油量表的示数变大
C．图丙的动圈式话筒的工作原理是通电导体在磁场中受力的作用
D．图丁试电笔使用时手指要接触试电笔尾部的金属体
6．小希同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了如图所示的图象，根据图象判断，下列说法中正确的是（ ）
A．导体甲的电阻大于导体乙的电阻
B．当在导体乙的两端加上2V的电压时，通过导体乙的电流为0.4A
C．将甲、乙两导体串联接到电压为3V的电源上时，通过导体的总电流为0.2A
D．将甲、乙两导体并联接到电压为3V的电源上时，通过导体的总电流为0.6A
7．某市公园景观优美，为了保护花草，防止人畜闯入，请利用节能小灯泡、电铃、电池组、开关各一个，以及足够长的细导线，设计一个值班人员看护花园的报警器。要求正常情况下，值班室内的灯亮铃不响，当有人畜闯入花园时，碰到栅栏会拉断细导线，灯亮同时铃响，下列电路符合要求的是（ ）
A．B．
C．D．
8．关于电流方向，下列说法正确的是（ ）
A．电流方向一定是从电源正极流向负极
B．电荷的定向移动方向，就是电流方向
C．正电荷的定向移动方向与电流方向相同
D．自由电子的定向移动方向与电流方向相同
9．世界上的一切物体，无论是一粒沙、一缕烟、还是一朵花……都是由大量的分子组成的，下列现象能用分子动理论来解释的是
A．沙尘暴起，飞沙漫天B．微风拂过，炊烟袅袅
C．阳春三月，花香袭人D．丰收季节，麦浪起伏
10．如图所示电路，当开关S闭合后，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大．下列故障判断可能的是（ ）
A．L1灯短路B．L2灯短路
C．L1灯灯丝断开D．L2灯丝断开
11．古诗《立冬》中，有诗句“门尽冷霜能醒骨，窗临残照好读书”．诗中所说的“霜”，其形成过程的物态变化属于
A．凝华B．凝固C．汽化D．液化
12．如图为四冲程汽油机的压缩冲程的示意图，此冲程中活塞会压缩其上方汽缸中的封闭气体，下列相关说法正确的是
A．该冲程中活塞上方气体的密度减小
B．该冲程中活塞上方气体的压强不变
C．该冲程中活塞上方气体的温度升高
D．该冲程中内能转化为机械能
二、填空题（每题5分，共4题，20分）
13．如图所示，如果合上开关，将会出现______现象（选填“断路”或“短路”）；对于这个电路，只须拆掉导线____，就能成为灯L1和L2串联的正确电路。
14．金属导体，如铁、铜等,当温度升高时，导体中自由电子运动的阻力会增大，电阻就会不断变大；半导体，如硅、锗等元素，它们原子核的最外层有4个电子，既不容易挣脱束缚，也没有被原子核紧紧束缚，所以半导体的导电性介于导体和绝缘体之间，但温度升高，半导体原子最外层的电子获得能量，挣脱原子核的束缚成为自由电子,所以电阻减小；还有一些体，如锰铜合金和镍铬合金，其电阻随温度变化极小。
请你根据上述信息回答下列问题：
（1） 一般情况下，随着温度的降低，金属导体的电阻__________ .
（2）比较在10℃和30℃时的温度，在温度是___________时导体的导电能力会较弱.
（3）常温下绝缘体不容易导电的原因是：其最外层电子_______________ .
（4）根据上述信息可以判断，适宜制作定值电阻的材料是______ (选填A、B、C).
A .铁、铜 B .硅、锗 C .镍铬合金
15．把标有“6V，6W”字样的灯泡L接入电源电压恒为9V的电路中，为使灯泡L正常发光，需要_____（选填“串联”或“并联”）_____Ω的定值电阻。
16．小东探究产生感应电流的方向与磁场方向和切割磁感线方向的关系，他做了如下实验：金属棒AB未移动时，灵敏电流计的指向如图甲所示；小东将金属棒AB向右移动时，灵敏电流计偏转情况如图乙所示；改变金属棒AB的移动方向，再次进行实验，灵敏电流计的偏转情况如图丙所示，小东同学探究的问题是：感应电流的方向与________是否有关。
三、实验题（共12分）
17．（4分）实验桌上有满足实验要求的电源、滑动变阻器、开关各一个，已调零的电压表和电流表各一块，阻值已知且不同的定值电阻6个，导线若干．小华将以上器材按照如图所示的电路图组装了电路，来探究“当通过导体的电流一定时，导体的电功率跟导体电阻的关系”．
（1）请将实验步骤补充完整：
①断开开关，按电路图连接电路，将滑动变阻器滑片P放在阻值最大的位置．
②试触并闭合开关，调节滑动变阻器滑片P，用电流表测出R的电流用I表示，用电压表测出R两端的电压用U表示，把R、I、U的数值记录在表格中．
③_____，读出电压表的示数U，把R、I、U的数值记录在表格中．
④仿照步骤③再做4次实验．并把R、I、U的数值记录在表格中．
⑤利用_____计算出电阻R消耗的电功率P，并把P的各次数值记录在表格中．
（2）画出实验数据记录表格．
（_________）
18．（4分）如图所示，在“测量小灯泡的电功率”实验中，小灯泡额定电压为2.5 V(电阻值约为5 Ω)。
(1)小明同学按图甲电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出她在实验中两个操作不当之处是：①______；②______；电路连接好后若闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则出现故障的原因是______(填“小灯泡断路”或“小灯泡短路”) 。
(2)故障排除后，闭合开关，移动滑动变阻器滑片P到某处时，电压表示数如图乙所示，此时小灯泡两端的电压为________ V，为了测量小灯泡的额定功率，应将滑片P向_________(填“左”或“右”)端移动，使电压表示数为_______ V，此时通过小灯泡的电流为0.4A,则小灯泡的额定功率为_______W。
(3)若此实验中电流表坏了，为了测出小灯泡的额定功率，小组同学们增加了一个R0＝5Ω的定值电阻，设计了如图丙所示的电路和如下实验方案：
①调节滑片，使电压表的示数为小灯泡的额定电压；
②保持滑片位置不变，只将电压表a点改接到c点，测出定值电阻R0两端的电压U0，通过计算就可得到小灯泡的额定功率。
请你指出该设计方案中存在的问题：____________。
19．（4分）在测量小灯泡电功率的实验中，电源电压为，小灯泡的额定电压为，小灯泡正常发光时的电阻约为。

（1）为能顺利完成该实验，电压表量程应选用__________。填序号即可
A． B．
（2）根据实验原理在甲图中补充完实物电路图。
（________）
（3）由图甲中的实物电路可确定当滑动变阻器的滑片P向D端移动时，滑动变阻器连入电路的电阻____选填“增大”“减小”。
（4）图乙为实验灯泡电流随电压变化图像，分析图像可知：该小灯泡正常发光时额定功率为______W。
四、作图题（共16分）
20．（8分）电冰箱已成为千家万户必备的电器。星期天早晨，小红到冰箱里拿牛奶喝，走近冰箱就隐隐听到压缩机“嗡嗡”工作的声音；打开冰箱门，里面的照明灯就亮了，拿出牛奶后关上门里面的灯就熄灭了，但还可以听到压缩机工作的声音。已知压缩机受一个温控开关控制。请你根据以上描述，在如图所示方框内部画出电冰箱的主要电路元件构成的电路图。
（____）
21．（8分）如图所示的是通电螺线管，请在图中标出：
（______）
（1）磁感线的方向.
（2）电源的“”“”极.
五、计算题（共22分）
22．（10分）利用如图所示的滑轮组，小明将重300N物体从一楼地面匀速提升至六楼地饭，在绳端施加的拉力为120N，物体匀速上升的速度为0.2m/s。已知每层楼高3m，问：
（1）绳端移动的速度？
（2）绳端拉力做功的功率？
（3）滑轮组的机械效率？
（4）小明吊起物体过程所用时间？
23．（12分）某工厂装配车间有一个纯电阻元件R0，其上标有“1*V，6W”字样，其中额定电压值模糊不清，大概看出在10V左右，若要正确使用这个元件，需确定它的额定电压值。现在实验室中有以下实验器材；一个蓄电池（电压约6V），电流表A（量程：0~3A），电流表A2（量程：0~0.6A），两个开关，导线若干。另外，还有可供选择的定值电阻分别为R1（1Ω）、R2（30Ω）、R3（500Ω）、R4（1kΩ）
请你从上述器材中选用合适的器材，通过实验比较精确的测量、得到此元件的额定电压值。要求：
（1）画出实验电路图；（电路不可重新组合）
（2）写出主要的实验步骤和需要测量的物理量：
（3）写出此元件额定电压U额的表达式（用已知量和测量的字母表示）。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、C
4、C
5、C
6、C
7、C
8、C
9、C
10、A
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、短路 b
14、减小 30℃ 不容易挣脱原子核的束缚成为自由电子 C
15、串联 3
16、切割磁感线方向
三、实验题（共12分）
17、断开开关，换用不同阻值的定值电阻R，闭合开关，调节滑动变阻器滑片P的位置，使电流表的示数与②中相同 P＝UI
18、开关没有断开 动变阻器没有调到最大阻值处 小灯泡短路 1.9 左 2.5 1 电压表正、负接线柱接反了
19、 减小
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 0.6m/s；(2) 72W；(3) ；(4) 75s。
23、 (1) (2) 见解析。(3)
R/Ω
I/A
U/V
P/W
