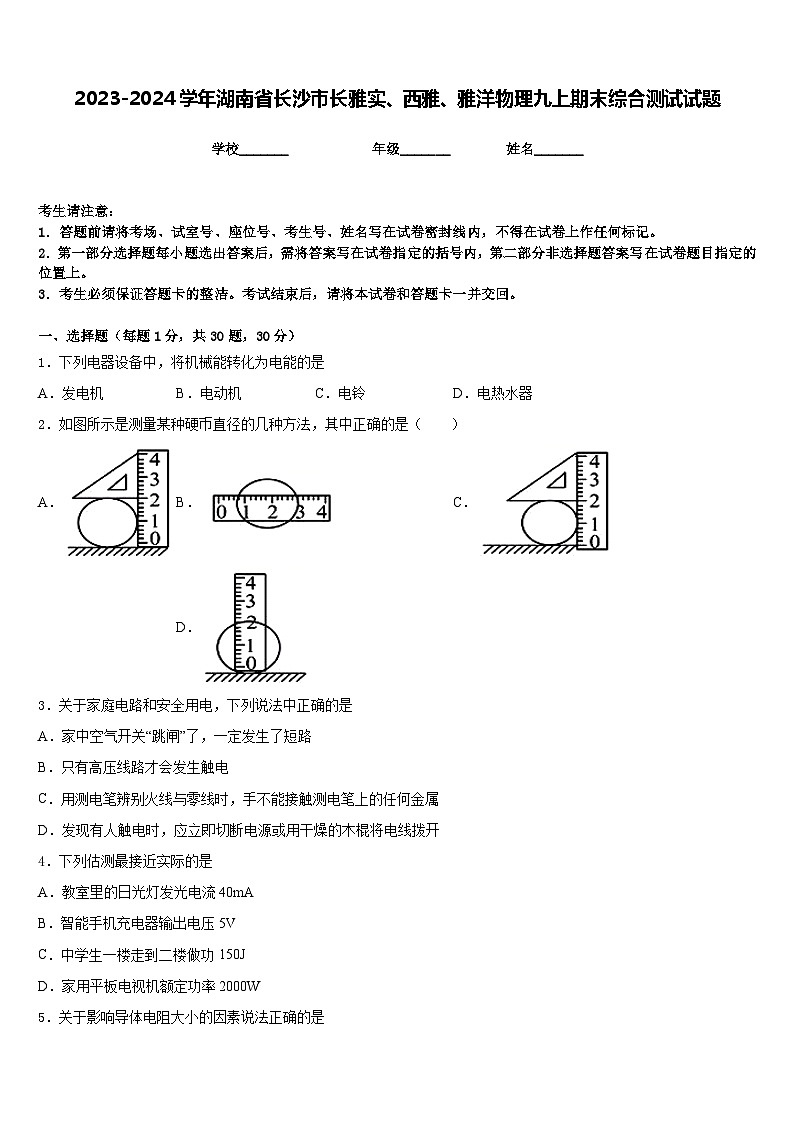

2023-2024学年湖南省长沙市长雅实、西雅、雅洋物理九上期末综合测试试题含答案

这是一份2023-2024学年湖南省长沙市长雅实、西雅、雅洋物理九上期末综合测试试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，下列估测最接近实际的是，下列说法中，正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列电器设备中，将机械能转化为电能的是
A．发电机B．电动机C．电铃D．电热水器
2．如图所示是测量某种硬币直径的几种方法，其中正确的是（ ）
A．B．C．D．
3．关于家庭电路和安全用电，下列说法中正确的是
A．家中空气开关“跳闸”了，一定发生了短路
B．只有高压线路才会发生触电
C．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属
D．发现有人触电时，应立即切断电源或用干燥的木棍将电线拨开
4．下列估测最接近实际的是
A．教室里的日光灯发光电流40mA
B．智能手机充电器输出电压5V
C．中学生一楼走到二楼做功150J
D．家用平板电视机额定功率2000W

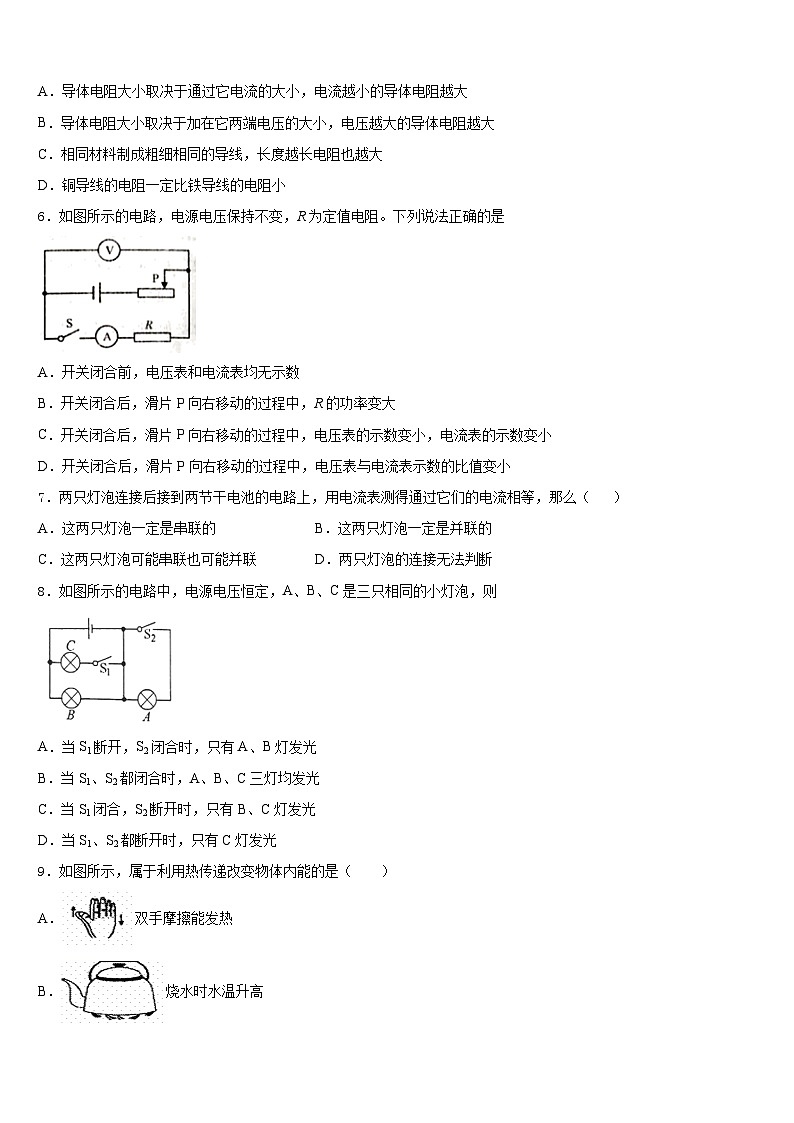

5．关于影响导体电阻大小的因素说法正确的是
A．导体电阻大小取决于通过它电流的大小，电流越小的导体电阻越大
B．导体电阻大小取决于加在它两端电压的大小，电压越大的导体电阻越大
C．相同材料制成粗细相同的导线，长度越长电阻也越大
D．铜导线的电阻一定比铁导线的电阻小
6．如图所示的电路，电源电压保持不变，R为定值电阻。下列说法正确的是
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向右移动的过程中，R的功率变大
C．开关闭合后，滑片P向右移动的过程中，电压表的示数变小，电流表的示数变小
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
7．两只灯泡连接后接到两节干电池的电路上，用电流表测得通过它们的电流相等，那么（ ）
A．这两只灯泡一定是串联的B．这两只灯泡一定是并联的
C．这两只灯泡可能串联也可能并联D．两只灯泡的连接无法判断
8．如图所示的电路中，电源电压恒定，A、B、C是三只相同的小灯泡，则
A．当S1断开，S2闭合时，只有A、B灯发光
B．当S1、S2都闭合时，A、B、C三灯均发光
C．当S1闭合，S2断开时，只有B、C灯发光
D．当S1、S2都断开时，只有C灯发光
9．如图所示，属于利用热传递改变物体内能的是（ ）
A．双手摩擦能发热
B．烧水时水温升高

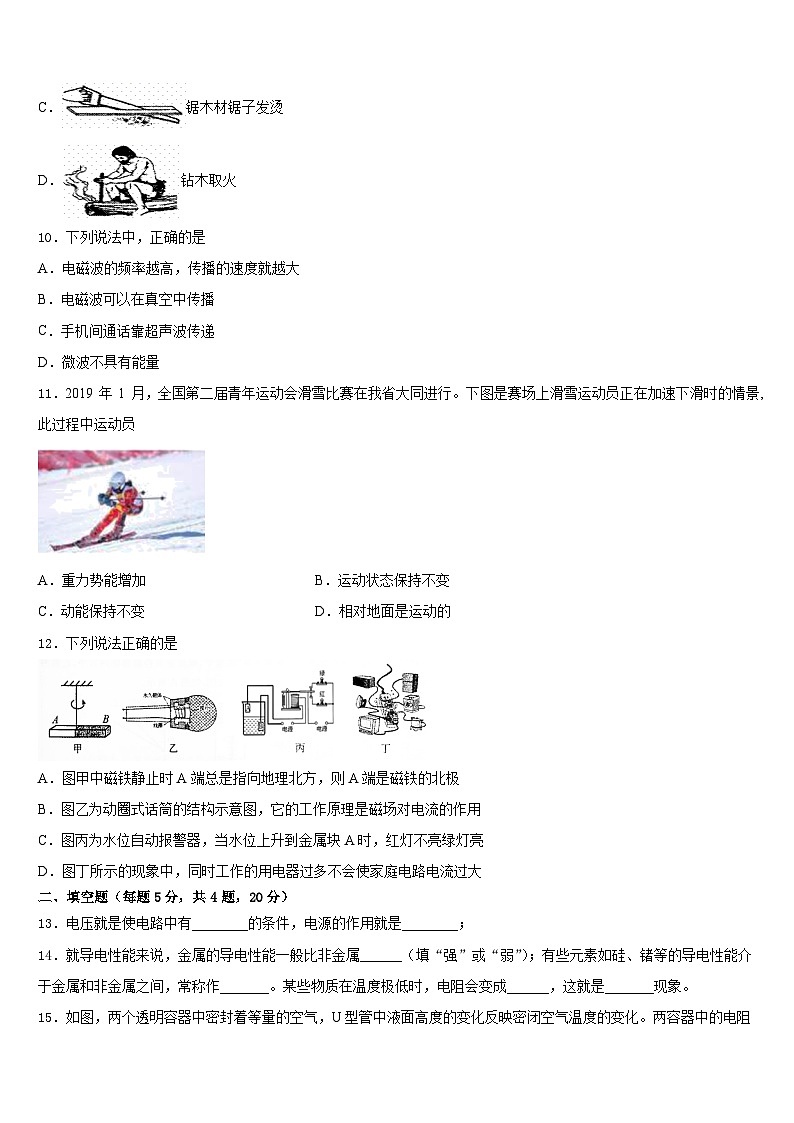

C．锯木材锯子发烫
D．钻木取火
10．下列说法中，正确的是
A．电磁波的频率越高，传播的速度就越大
B．电磁波可以在真空中传播
C．手机间通话靠超声波传递
D．微波不具有能量
11．2019 年 1 月，全国第二届青年运动会滑雪比赛在我省大同进行。下图是赛场上滑雪运动员正在加速下滑时的情景,此过程中运动员
A．重力势能增加B．运动状态保持不变
C．动能保持不变D．相对地面是运动的
12．下列说法正确的是
A．图甲中磁铁静止时A端总是指向地理北方，则A端是磁铁的北极
B．图乙为动圈式话筒的结构示意图，它的工作原理是磁场对电流的作用
C．图丙为水位自动报警器，当水位上升到金属块A时，红灯不亮绿灯亮
D．图丁所示的现象中，同时工作的用电器过多不会使家庭电路电流过大
二、填空题（每题5分，共4题，20分）
13．电压就是使电路中有________的条件，电源的作用就是________；
14．就导电性能来说，金属的导电性能一般比非金属______（填“强”或“弱”）；有些元素如硅、锗等的导电性能介于金属和非金属之间，常称作_______。某些物质在温度极低时，电阻会变成______，这就是_______现象。
15．如图，两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。两容器中的电阻丝串联起来接到电源两端，小海用此电路来探究电流通过导体时产生的热量跟什么因素有关。由图可知，在电流大小和通电时间相等的情况下，电阻越大，这个电阻产生的热量越_____；若通过电阻的电流为0.5A，通电10s，阻值为10Ω的电阻产生的热量是_____J。
16．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图，元件甲的电阻是_____Ω，将元件甲、乙串联后接在电源两端，流过元件甲、乙的电流是0.2A，则电源电压为_____V，若将元件甲、乙并联后接在1.5V的电源两端，那么流过干路的电流是_____A．
三、实验题（共12分）
17．（4分）现有一个阻值为20Ω的定值电阻R0，一个电压约为15V的电源，一个量程为0~1A 的电流表，一个单刀双掷开关及导线若干；请你利用上述器材设计实验，测出约为10Ω的未知电阻Rx的阻值，要求：
(1)画出实验电路图；
(2)写出主要的实验步骤和需要测量的物理量；
(3)写出待测电阻Rx的数学表达式（用已知量和测量量表示）。
18．（4分）在“探究影响导体电阻大小的因素”实验中，小开和同学们准备了如下表所示可供选择的几种导体。如果他们选用BDE三种导体，可以探究“导体电阻与_____的关系”；实验中，为了方便、准确、直观地比较电阻丝阻值的大小，应该在电路中_____；若要“探究导体电阻与温度的关系”，还需要准备______等加热器材。
19．（4分）小亮同学在“测量小灯泡电阻”的实验中，设计了如图甲所示的电路图。小灯泡上标有“”字样，电源电压为12V。请完成下列问题：
（1）图乙是小亮连接的电路。连接电路时，断开开关，并将滑动变阻器滑片P调到________端（选“左”、“右”）；
（2）针对乙电路实物图，按正确的顺序操作，闭合开关后小灯泡亮，但电压表指针在刻度盘右侧且偏离最右侧的刻度线。要清除出现的故障，你的做法是________；
（3）小亮的实验方案和操作过程均正确，实验中所用的电流表、电压表以及两表的连接和示数如图丙所示。电压表的示数为________V，但通过观察发现电流表指针偏转过小，这样会导致实验误差偏________，解决这一问题的措施是________。
（4）某次测量，电流表与电压表的示数如图丁所示，小灯泡的电阻为________；
（5）小亮分别测出了几组小灯泡的电压和电流值。从数据中发现，灯泡的电阻是变化的，影响其变化的主要因素是________。若实验中，不计温度的影响，在如图甲的电路中，当滑动变阻器接入电路的电阻为7.5Ω时，流经小灯泡的电流为________。
四、作图题（共16分）
20．（8分）请根据电路图连接实物图。
（____）
21．（8分）如图所示，利用羊角锤撬起钉子，请在羊角锤A点处画出所能施加最小动力F1，并画出其力臂l1。
（________）
五、计算题（共22分）
22．（10分）在如图所示的电路中，定值电阻R1=10Ω，R2为滑动变阻器，电源电压恒定不变．当滑片在a端时，电流表的示数是0.6A；滑片在b端时，电压表的示数是4V．求：
（1）电源电压；
（2）变阻器R2的最大阻值；
（3）当滑片在R2的中点时，整个电路在5min内产生的热量．
23．（12分）如图为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电 热丝．求：
（1）电烤箱在高温档正常工作15min 所消耗的电能；
（2）高温档正常工作的电流多大？
（3）R1，R2的阻值是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、D
4、B
5、C
6、C
7、C
8、C
9、B
10、B
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、电流 为电路提供电压
14、强 半导体 零 超导
15、多 25
16、5 3 0.4
三、实验题（共12分）
17、 (1)(2)详见解析；(3)
18、长度 串联接入电流表 酒精灯
19、右 只需把导线与接线柱“3”连接的那端改接在接线柱“15”上 10 大 电流表改用小量程 12.5Ω 温度 0.6A
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）6V；（2）20Ω；（3）540J
23、（1）9.9×105J （2）5A（3） 44Ω、66Ω
导体
代号
长度
/m
横截面积/mm2
材料
导体
代号
长度
/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
E
1.5
0.4
锰铜
B
1.0
0.4
锰铜
F
1.0
0.6
镍铬合金
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
G
1.0
0.6
铁
