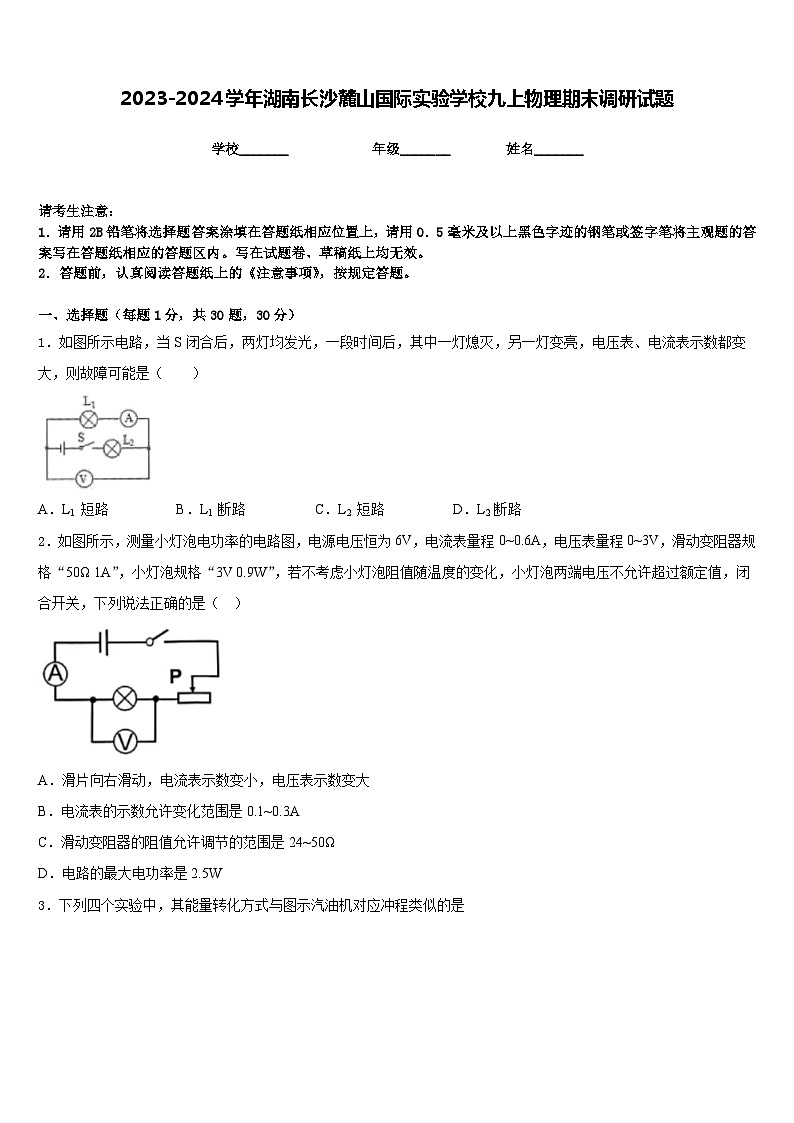

2023-2024学年湖南长沙麓山国际实验学校九上物理期末调研试题含答案

这是一份2023-2024学年湖南长沙麓山国际实验学校九上物理期末调研试题含答案，共9页。试卷主要包含了下列做法中，能使蒸发变慢的是，下列关于用电方面的说法合理的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示电路，当S闭合后，两灯均发光，一段时间后，其中一灯熄灭，另一灯变亮，电压表、电流表示数都变大，则故障可能是（ ）
A．L1 短路B．L1 断路C．L2 短路D．L2 断路
2．如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0~0.6A，电压表量程0~3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“3V 0.9W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（ ）
A．滑片向右滑动，电流表示数变小，电压表示数变大
B．电流表的示数允许变化范围是0.1~0.3A
C．滑动变阻器的阻值允许调节的范围是24~50Ω
D．电路的最大电功率是2.5W

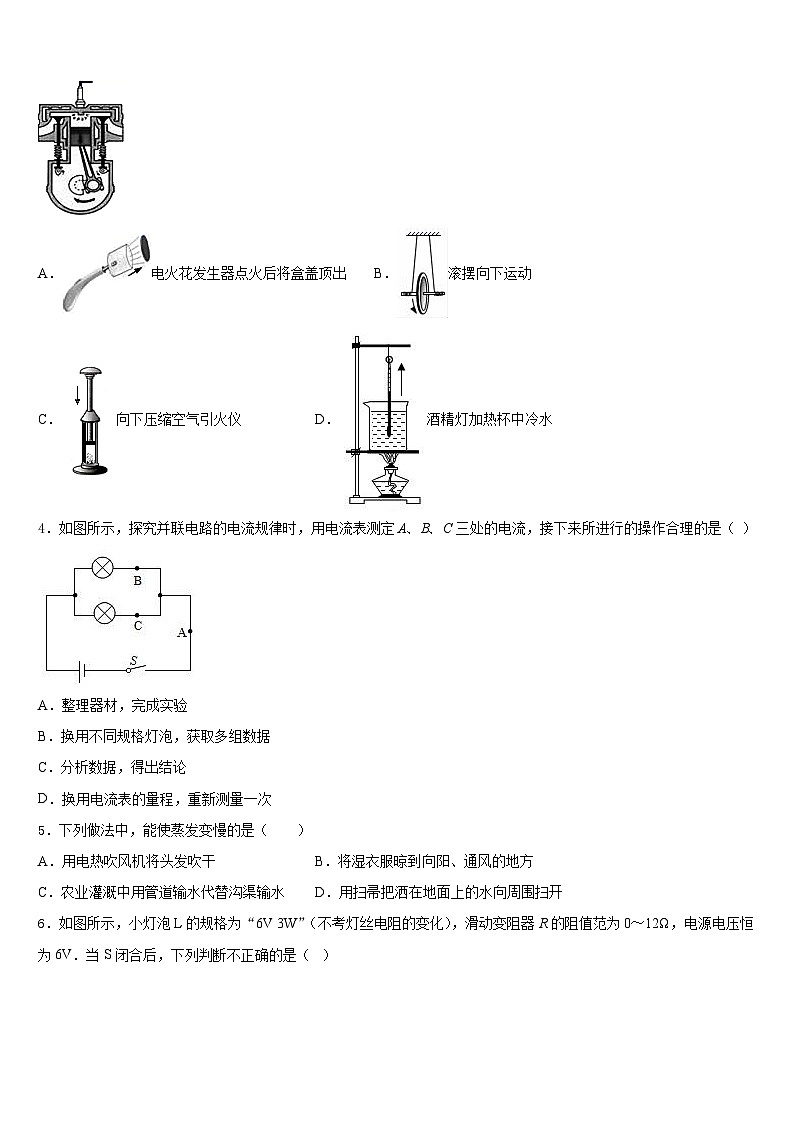

3．下列四个实验中，其能量转化方式与图示汽油机对应冲程类似的是
A．电火花发生器点火后将盒盖顶出B．滚摆向下运动
C．向下压缩空气引火仪D．酒精灯加热杯中冷水
4．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（ ）
A．整理器材，完成实验
B．换用不同规格灯泡，获取多组数据
C．分析数据，得出结论
D．换用电流表的量程，重新测量一次
5．下列做法中，能使蒸发变慢的是（ ）
A．用电热吹风机将头发吹干B．将湿衣服晾到向阳、通风的地方
C．农业灌溉中用管道输水代替沟渠输水D．用扫帚把洒在地面上的水向周围扫开

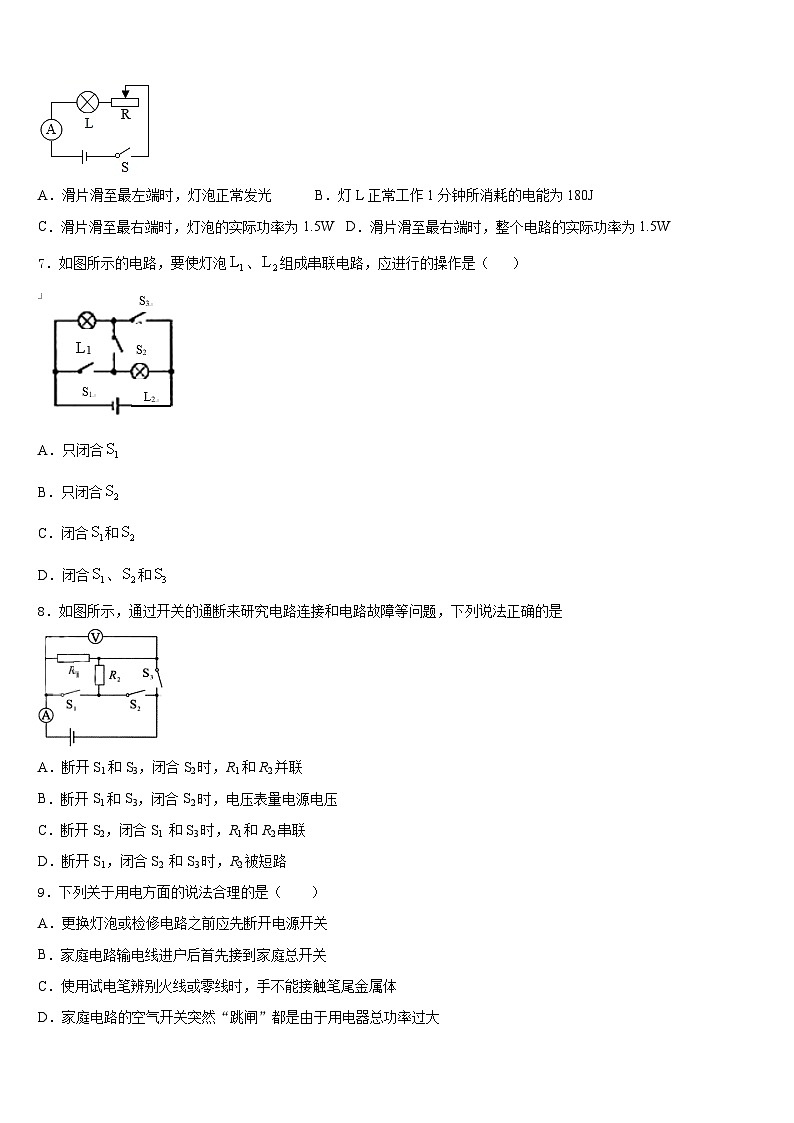

6．如图所示，小灯泡L的规格为“6V 3W”（不考灯丝电阻的变化），滑动变阻器R的阻值范为0～12Ω，电源电压恒为6V．当S闭合后，下列判断不正确的是（ ）
A．滑片滑至最左端时，灯泡正常发光B．灯L正常工作1分钟所消耗的电能为180J
C．滑片滑至最右端时，灯泡的实际功率为1.5WD．滑片滑至最右端时，整个电路的实际功率为1.5W
7．如图所示的电路，要使灯泡、组成串联电路，应进行的操作是（ ）
A．只闭合
B．只闭合
C．闭合和
D．闭合、和
8．如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是
A．断开S1和S3，闭合S2时，R1和R2并联
B．断开S1和S3，闭合S2时，电压表量电源电压
C．断开S2，闭合S1 和S3时，R1和R2串联
D．断开S1，闭合S2 和S3时，R2被短路
9．下列关于用电方面的说法合理的是（ ）
A．更换灯泡或检修电路之前应先断开电源开关
B．家庭电路输电线进户后首先接到家庭总开关
C．使用试电笔辨别火线或零线时，手不能接触笔尾金属体
D．家庭电路的空气开关突然“跳闸”都是由于用电器总功率过大
10．如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为3：5，则L1、L2的额定功率之比是（ ）
A．2：3B．3：2C．5：3D．3：5
11．如图所示的电路图，开关S接到a时，电压表示数为9 V，开关S接到b时，电压表示数为4 V．下列说法不正确的是()
A．电源电压为9 V
B．灯L1两端的电压为4 V
C．灯L2两端的电压为4 V
D．灯L1和灯L2的总电压为9 V
12．2018年4月12日，我国在南海举行海上阅兵．此次阅兵，辽宁舰航母编队精彩亮相，一大批新型潜艇、水面舰艇、作战飞机集中展示．下列说法正确的是
A．当辽宁舰航母上舰载飞机起飞后，航空母舰排开水的体积会增大
B．水面舰艇多采用前后编队而非并排行驶，是为避免舰艇相“吸”碰撞
C．潜水艇受到的重力等于其浮力时，潜水艇一定处于漂浮状态
D．战机升空时，机翼下方气流速度较大，气流对机翼下表面的压强较大
二、填空题（每题5分，共4题，20分）
13．美国加州理工学院物理学家安德森发现了正电子，它其有质子的电性和电子的质量：当正电子定向移动形成电流时，其运动方向与金属导体中电流的方向_____。（选填“相同”或“相反”）。
14．常见的物质由分子组成，分子由_____组成；夏日荷花盛开飘来阵阵花香，这是_________________现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在______力.
15．如图甲所示的电路中，电源电压不变，灯泡 RL 的阻值小于变阻器 R2 的最大阻值，且 R1 的阻值是灯泡电阻 RL 的两倍，灯泡电阻不随温度发生变化．现只闭合 S2，滑动变阻器滑片 P 从 a 端滑到 b 端的过程中，变阻器 R2 的电功率与它两端电压的关系图线如图乙所示，滑动变阻器滑片到达 b 端时，R2 的功率为此时电路总功率的 80%，则此时 RL:R2 =____；若同时闭合 S1、S2、S3，电路消耗的最小总功率为______W．
16．物理学中把_____定向移动的方向规定为电流方向，家庭中的电灯、电风扇、电吹风机、电冰箱、电视机等家电用器是_____联在电路中的．
三、实验题（共12分）
17．（4分）学习了电学知识，小明重新探究串并联电路的电流特点，设计了如图所示的电路。
(1)在连接电路时，开关应处于_____状态。
(2)要探究并联电路的电流特点，应_____（填开关的通断情况），若此时再闭合开关S3，会造成电流表_____（填“A”“A1”或“A2”）被烧坏的不良后果。
①实验操作正确并经过多次实验，得到的数据记录在表中，分析数据，得到并联电路的电流特点是：_____（用字母公式表示）。
②进行多次实验的主要目的是_____（填序号）。
A．寻找普遍规律 B．减小电流测量误差。
(3)要探究串联电路的电流特点，应_____（填开关的通断情况）。某次实验小明观察到灯L1发光，L2不发光，发生这种现象的原因可能是_____（填序号）。
A．灯L2短路 B．灯L2断路 C．两灯比较，灯L2的电阻太小 D．两灯比较，通灯L2的电流太小
18．（4分）圆圆同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如下图所示的实验装置．图中将四段电阻丝a、b、c、d分别密封在完全相同的盒内，盒内封闭一定量的空气，其中图乙中另取5Ω电阻在盒外与盒内电阻并联．
（1）盒内封闭一定量的空气的优点是空气受热_____．在实验中通过观察两个U形管中_______的变化来比较电流通过电阻丝产生的热量的多少．
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与______的关系．
（3）图乙中右侧盒外连接的5Ω电阻，它的作用是使电阻c、d中的______．可以得到的结论是______，电阻产生的热量越多．
（4）物理研究方法有很多，本实验运用了两种方法：一是_______法；二是转换法．
19．（4分）小明同学为了“测量小灯泡的额定功率”，准备了以下实验器材：额定电压为2.5V的小灯泡（正常发光时电阻约为8Ω），规格为“10Ω 1A”的滑动变阻器、开关、电流表和电压表各一个、新干电池4节、导线若干．
（1）小明连接完电路，如图1所示、经检查发现只有导线AE连接错误，此导线应连接到_____两点：
（2）闭合开关前，应将滑动变阻器的滑片P移到最_____（选填“左”或“右”）端；
（3）经检查，电路连接无误，各元件完好．闭合开关后，无论怎样移动滑片P，电压表的示数都调不到2.5V，出现这种现象的原因可能是_____（写出一种原因即可）
（4）解决上述问题后，移动滑片P，当小灯泡正常发光时，电流表的示数如图2所示，则小灯泡的额定功率是_____W；
（5）测出小灯泡的额定功率后，小明又把灯泡两端电压调为额定电压的一半，发现测得的功率不等于其额定功率的，这是由于_____．
四、作图题（共16分）
20．（8分）如图是发光二极管与通电螺线管串联的部分电路，闭合开关后，发光二极管可以发光．请在图中标出通电螺线管的N极及导线中电流的方向．
（_________）
21．（8分）在图“O”中填入电流表或电压表的符号，使灯泡L1与L2串联．
（______）
五、计算题（共22分）
22．（10分）如图甲所示为一款多功能养生壶，图乙为其简化的内部电路图。R1和R2是两个阻值相等的发热电阻，不考虑温度对电阻的影响。S为扇形转换开关，通过旋转可在“关”“低档“高档”之间切换，其部分技术参数如表中所示。求：
（1）R1的阻值是多大?
（2）养生壶低档额定功率是多大?
（3）某次养生壶装满水，使用高档正常工作5分钟，水温升高了25℃，养生壶此时的加热效率是多少?已知水的比热容为4.2×103J/（kg·℃）
23．（12分）如图所示，电源电压为6V，灯泡标有“2V 0.2A”字样，闭合开关后，调节滑动变阻器使灯泡正常发光．求：
（1）灯泡的额定功率是多少？
（2）此时，滑动变阻器接入电路的电阻是多少？
（3）整个电路在5min内消耗的电能是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、A
4、B
5、C
6、C
7、B
8、D
9、A
10、A
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、相同
14、原子 扩散 引力
15、1:4 15
16、正电荷 并
三、实验题（共12分）
17、断开 闭合开关S、S1、S2，断开S3 A A 闭合开关S、S3，断开S1、S2 A
18、容易膨胀，便于实验观察 液面高度 电阻 电流不相等 在电阻相同、通电时间相同的情况下，通过电阻的电流越大 控制变量
19、BE 左 变阻器的最大电阻太小 0.75 灯的电阻随温度的变化而变化
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）121Ω（2）200W（3）87.5%
23、（1）0.4W （2）20欧 （3）360J
实验次数
I1/A
I2/A
I/A
1
0.2
0.5
0.7
2
0.3
0.3
0.6
3
0.4
0.6
1.0
额定电压（V）
220
高档功率（W）
400
最大注水量（kg）
1
