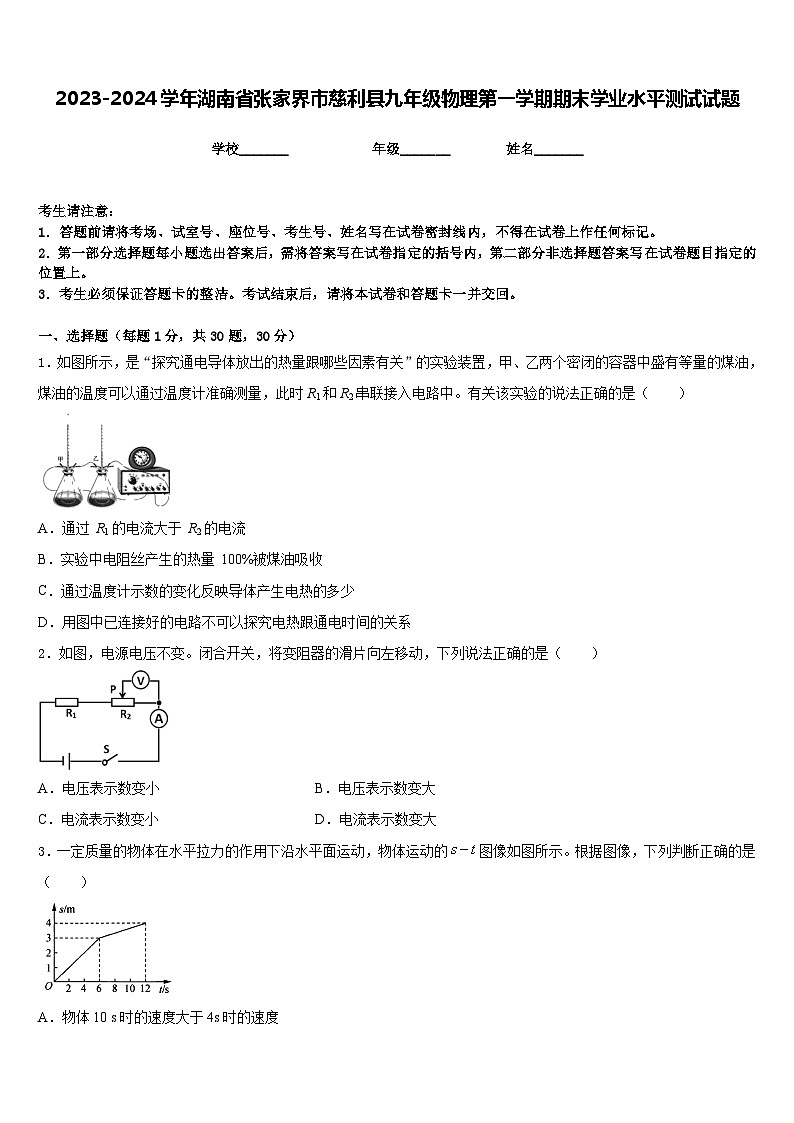

2023-2024学年湖南省张家界市慈利县九年级物理第一学期期末学业水平测试试题含答案

这是一份2023-2024学年湖南省张家界市慈利县九年级物理第一学期期末学业水平测试试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，为了生命安全，敬请文明驾驶等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，是“探究通电导体放出的热量跟哪些因素有关”的实验装置，甲、乙两个密闭的容器中盛有等量的煤油，煤油的温度可以通过温度计准确测量，此时R1和R2串联接入电路中。有关该实验的说法正确的是（ ）
A．通过 R1 的电流大于 R2的电流
B．实验中电阻丝产生的热量 100%被煤油吸收
C．通过温度计示数的变化反映导体产生电热的多少
D．用图中已连接好的电路不可以探究电热跟通电时间的关系
2．如图，电源电压不变。闭合开关，将变阻器的滑片向左移动，下列说法正确的是（ ）
A．电压表示数变小B．电压表示数变大
C．电流表示数变小D．电流表示数变大
3．一定质量的物体在水平拉力的作用下沿水平面运动，物体运动的图像如图所示。根据图像，下列判断正确的是（ ）

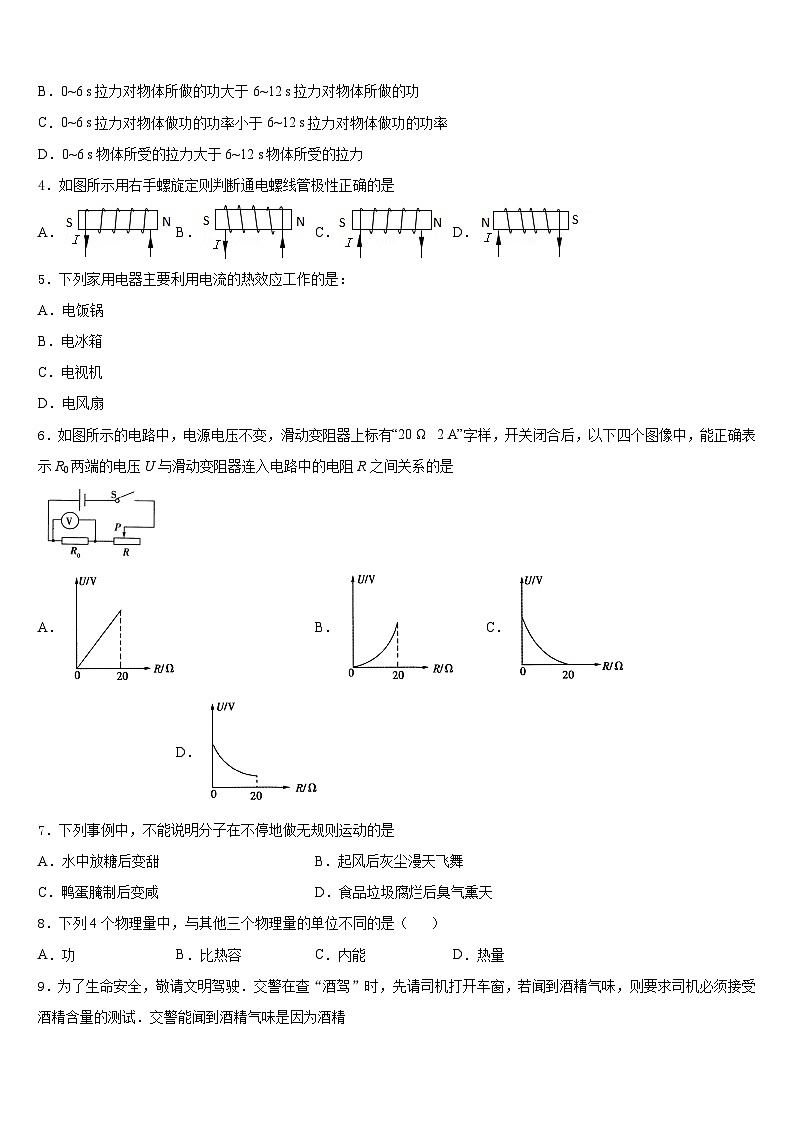

A．物体10 s时的速度大于4s时的速度
B．0~6 s拉力对物体所做的功大于6~12 s拉力对物体所做的功
C．0~6 s拉力对物体做功的功率小于6~12 s拉力对物体做功的功率
D．0~6 s物体所受的拉力大于6~12 s物体所受的拉力
4．如图所示用右手螺旋定则判断通电螺线管极性正确的是
A．B．C．D．
5．下列家用电器主要利用电流的热效应工作的是：
A．电饭锅
B．电冰箱
C．电视机
D．电风扇
6．如图所示的电路中，电源电压不变，滑动变阻器上标有“20 Ω 2 A”字样，开关闭合后，以下四个图像中，能正确表示R0两端的电压U与滑动变阻器连入电路中的电阻R之间关系的是
A．B．C．D．
7．下列事例中，不能说明分子在不停地做无规则运动的是
A．水中放糖后变甜B．起风后灰尘漫天飞舞
C．鸭蛋腌制后变咸D．食品垃圾腐烂后臭气熏天
8．下列4个物理量中，与其他三个物理量的单位不同的是（ ）
A．功B．比热容C．内能D．热量
9．为了生命安全，敬请文明驾驶．交警在查“酒驾”时，先请司机打开车窗，若闻到酒精气味，则要求司机必须接受酒精含量的测试．交警能闻到酒精气味是因为酒精

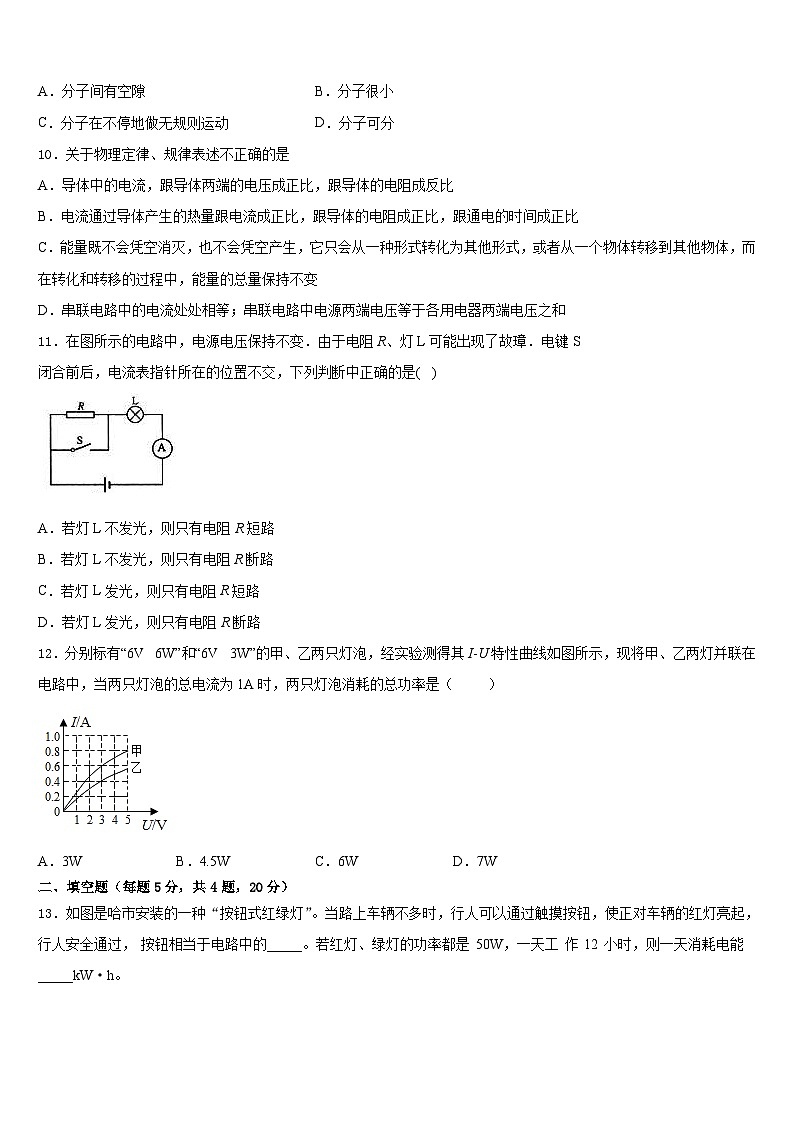

A．分子间有空隙B．分子很小
C．分子在不停地做无规则运动D．分子可分
10．关于物理定律、规律表述不正确的是
A．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
B．电流通过导体产生的热量跟电流成正比，跟导体的电阻成正比，跟通电的时间成正比
C．能量既不会凭空消灭，也不会凭空产生，它只会从一种形式转化为其他形式，或者从一个物体转移到其他物体，而在转化和转移的过程中，能量的总量保持不变
D．串联电路中的电流处处相等；串联电路中电源两端电压等于各用电器两端电压之和
11．在图所示的电路中，电源电压保持不变．由于电阻R、灯L可能出现了故璋．电键S
闭合前后，电流表指针所在的位置不交，下列判断中正确的是( )

A．若灯L不发光，则只有电阻R短路
B．若灯L不发光，则只有电阻R断路
C．若灯L发光，则只有电阻R短路
D．若灯L发光，则只有电阻R断路
12．分别标有“6V 6W”和“6V 3W”的甲、乙两只灯泡，经实验测得其I-U特性曲线如图所示，现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1A时，两只灯泡消耗的总功率是（ ）
A．3WB．4.5WC．6WD．7W
二、填空题（每题5分，共4题，20分）
13．如图是哈市安装的一种“按钮式红绿灯”。当路上车辆不多时，行人可以通过触摸按钮，使正对车辆的红灯亮起，行人安全通过， 按钮相当于电路中的_____。若红灯、绿灯的功率都是 50W，一天工 作 12 小时，则一天消耗电能_____kW·h。
14．某电水壶单独正常工作2min，使标有“1600imp/kW•h”字样的电能表指示灯闪烁了80次，则这段时间内电水壶消耗的电能为_____ kW•h，实际电功率为_____ kW。
15．上海的磁悬浮列车示意图如图甲所示，轨道线圈上端是S极，要使列车悬浮起来，车身线圈上端是_____极，列车是靠电磁铁_____（填“同名”或“异名”）磁极相互_____而悬浮起来．图乙是一种磁悬浮列车的设计原理图，A是磁性稳定的电磁铁，安装在铁轨上，B是安装在车身上（紧靠铁轨上方）的电阻非常小的螺线管．B中电流方向如图乙所示，螺线管B与电磁铁A之间相互_____（填“排斥”或“吸引”），从而使列车悬浮在铁轨上方．
16．如图所示，是A、B两种物质的熔化图像．由图可知_______（填“A”或“B”）物质是晶体，该晶体的熔点是__________℃．
三、实验题（共12分）
17．（4分）如图所示，在“探究影响重力势能大小的因素”实验中，有三个实心的、大小相同的铁球A,铁球B和塑料球C，球A,C离沙地高度相同.现让三个球同时从图示位置由静止释放，球落到沙地上的状态如图中虚线球所示.
(1)根据____________________可以判断出球________释放前的重力势能最大.
(2)比较球A,C可得出影响重力势能大小的因素是_____________.
(3)球在空中下落时减少的重力势能主要转化为______________.
18．（4分）小叶同学在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω．
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．________
（2）电压表的量程应选0～___V．连接电路时开关应________，滑动变阻器的滑片P应位于______（选填“A”或“B”）端．
（3）若电压表示数如图乙所示，他想测量小灯泡的额定功率，应将图甲中滑片P向____（选填“A”或“B”）端移动，使电压表的示数为2.5V．
（4）小叶同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是_______W．
（5）在实验中发现小灯泡不亮，电压表指针偏转超过右边刻度线，电流表示数为0A，则出现故障的原因可能是__________________________________________．
19．（4分）小李同学到实验室做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为 2.5V，电阻约为 10Ω。实验室有如下器材：电压为 6V 的电源、电流表、电压表、开关各一个，规格不同的滑动变阻器两个：R1（10Ω 2A）、R2（50Ω 1.5A），导线若干。小李同学设计的电路如图甲所示，请你回答下列问题：
（1）连接电路时开关应_____，滑动变阻器的滑片 P 应置于_____端。（选填“左” 或“右”）
（2）为了完成实验，应选用的滑动变阻器是_____。（选填“R1”或“R2”）
（3）实验电路连好后，闭合开关时，小李同学发现灯泡没有发光，造成该现象的原因可能是_____。（多选，填写选项前的字母）
A．小灯泡灯丝断路 B．电流表的接线柱松动而接触不良
C．滑动变阻器接入电路的阻值过大 D．电压表选用的量程过大
（4）解决小灯泡发光的问题后，小李同学移动滑动变阻器的滑片 P，当电压表示数为2.5V 时，发现电流表示数如图乙所示，可知小灯泡的额定功率为_____W。
四、作图题（共16分）
20．（8分）图中表示可以遥控的LED夜灯，其内部设置与遥控器匹配的无线接收模块，无线接收模块是控制LED夜灯亮灭的开关．请按正常使用情况将B图中元件连接完整．
________
21．（8分）根据实物图，在右边虚线框内画出相应的电路图。
五、计算题（共22分）
22．（10分）如图甲所示的电热油汀，是一种充油式取暖器，这种取暖器在腔体内电热管周围注有导热油。当接通电源后，电热管周围的导热油被加热，利用导热油的对流循环对周围空间环境进行加热。当油温达到85℃时，温控开关会自行断开电源，电热管停止如热。图乙是电热油汀加热电路的简化图，已知油汀的额定电压是220V，有高、中、低三个档，正常工作时最大功率为2000W，加热电阻R1、R2阻值一定，R1>R2，其中R1的阻值为96.8Ω.油汀中所装导热油的质量为5kg，导热油的比热容为2×103J/（kg·℃）。求
（1）油汀以最大功率正常工作时的总电阻。
（2）油汀在中温档正常工作时的功率。
（3）油汀在高温档正常工作时，若电热管对导热油加热时的热效率为40%，将导热油从5℃加热到85℃需要的最短时间是多少?
23．（12分）某工厂利用地热温泉水辅助冬季供暖，地热温泉水每天出水量为2.5×104kg，温泉水的初温是80℃，供暖后温度降到40℃．温泉水的比热容是4.2×103J/（kg·℃）．试求：
（1）这些温泉水每天放出的热量是多少？
（2）若这些热量由热值是3.0×107J/kg的焦炭提供，至少需要燃烧多少千克的焦炭？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、B
4、A
5、A
6、D
7、B
8、B
9、C
10、B
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、开关 0.6
14、0.05 1.5
15、S 异名 吸引 排斥
16、A 80
三、实验题（共12分）
17、小球陷入沙的深度 A 质量 动能
18、 3 断开 A B 0.5 灯丝烧断了
19、断开 右 R2 ABC 0.75
四、作图题（共16分）
20、见解析所示
21、
五、计算题（共22分）
22、 (1)24.2Ω；(2)500W；(3)1000s
23、（1）4.2×109J （2）140kg
