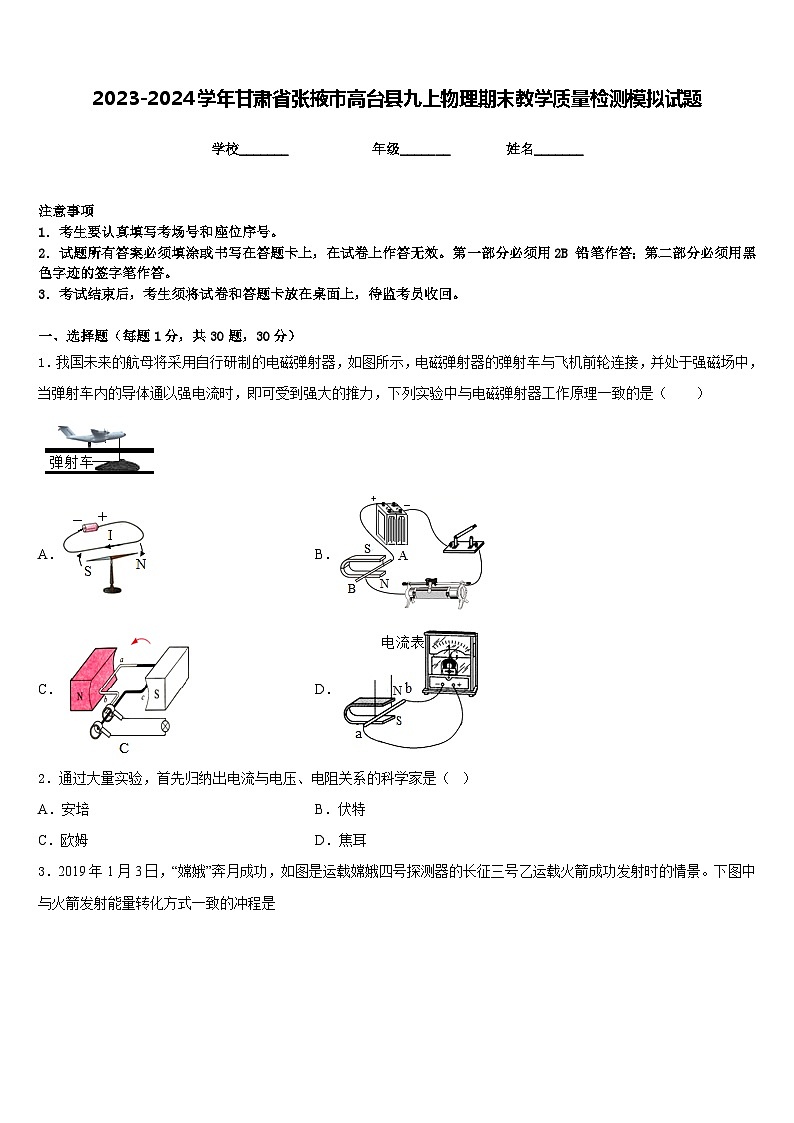

2023-2024学年甘肃省张掖市高台县九上物理期末教学质量检测模拟试题含答案
展开
这是一份2023-2024学年甘肃省张掖市高台县九上物理期末教学质量检测模拟试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，下列说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．我国未来的航母将采用自行研制的电磁弹射器，如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，下列实验中与电磁弹射器工作原理一致的是（ ）
A．B．
C．D．
2．通过大量实验，首先归纳出电流与电压、电阻关系的科学家是（ ）
A．安培B．伏特
C．欧姆D．焦耳

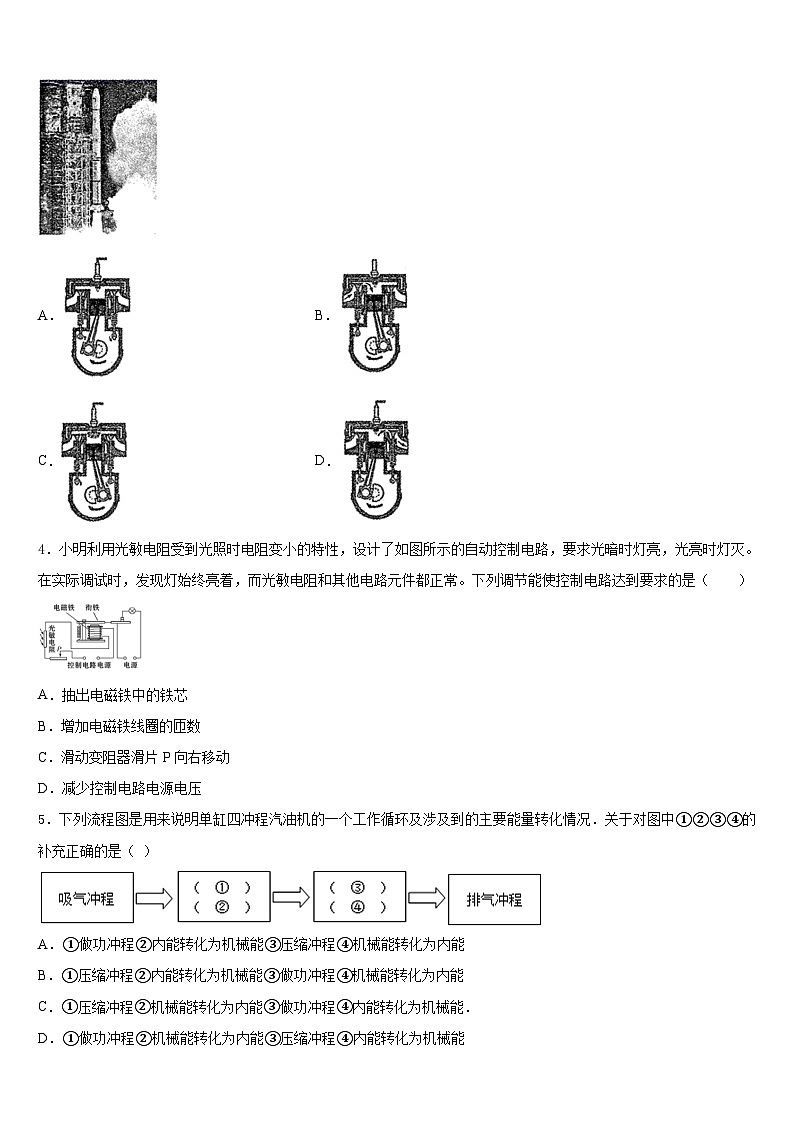

3．2019年1月3日，“嫦娥”奔月成功，如图是运载嫦娥四号探测器的长征三号乙运载火箭成功发射时的情景。下图中与火箭发射能量转化方式一致的冲程是
A．B．
C．D．
4．小明利用光敏电阻受到光照时电阻变小的特性，设计了如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭。在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常。下列调节能使控制电路达到要求的是（ ）
A．抽出电磁铁中的铁芯
B．增加电磁铁线圈的匝数
C．滑动变阻器滑片P向右移动
D．减少控制电路电源电压
5．下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况．关于对图中①②③④的补充正确的是（ ）
A．①做功冲程②内能转化为机械能③压缩冲程④机械能转化为内能
B．①压缩冲程②内能转化为机械能③做功冲程④机械能转化为内能
C．①压缩冲程②机械能转化为内能③做功冲程④内能转化为机械能．
D．①做功冲程②机械能转化为内能③压缩冲程④内能转化为机械能
6．下列说法正确的是（ ）
A．一桶水的比热容比一杯水的比热容大
B．炽热的铁水具有内能，冰冷的铁块也具有内能
C．把-5℃的冰块放在 0℃的恒温箱内，几分钟后，有部分冰会变成水
D．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量
7．在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是（ ）
A．电压表V的示数应为1.5V
B．若小灯泡L1，突然断路，则电压表V1的示数变为0V
C．若小灯泡L1，突然断路，则电压表V2的示数变为0V
D．若小灯泡L1，突然被短接，则电压表V2的示数变为0V
8．对于下面课本中的几个小实验，说法正确的是（ ）
A．利用“伏安法”测小灯泡电阻时，需要多次测量求平均值减小误差
B．探究串、并联电路电流的特点时，应选择两个相同规格的灯泡进行实验
C．在空气压缩引火仪实验中，第一次不成功后不停的一次次重复，就能成功
D．探究影响电流热效应的因素时，通过煤油的温度变化来比较电阻丝产生热量的多少
9．某同学利用如图所示电路进行实验，闭合开关后，Ll、L2正常发光，两个电表都有示数．但过了一会儿后，两个电表的示数都变为零，这时电路发生的故障可能是
A．电压表断路B．电流表断路C．灯泡L1断路D．灯泡L2断路
10．重为2N的红光橙，从树上落下的过程中，受到重力的作用。对于红光橙所受重力的大小和方向，以下说法中正确的
A．等于2N，方向竖直向下B．小于2N，方向竖直向下
C．等于2N，方向竖直向上D．大于2N，方向竖直向下
11．下列关于安全用电的说法中，正确的是（ ）
A．没有三孔插座时，可以把三脚插头改为两脚插头使用
B．在家庭电路的总开关上安装漏电保护器，可以避免人触电
C．高压线有良好的绝缘装置，可以在附近放风筝
D．在家庭电路中安装空气开关或保险丝，可以保护用电器
12．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时，电表示数增大．以下电路不符合要求的是( )
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．如图所示的电路中，电源电压恒为 8V，电阻 R1＝1R1．当滑动变阻器的滑片 P 在 A 端，S1 闭 合、S1 断开时，电流表的示数为 0.8A，则电阻R1 的阻值为_______ Ω；当滑动变阻器的滑片 P 在 B 端，并将 S1 闭合，发现电流表的示数变化了 0.4A，则当滑片 P 在 A 端，且 S1 和 S1 都闭合时，电 路的总功率为_______W。
14．如图所示，两个容积相同的保温杯，同时装满温度相同的热水，过了一会儿，甲杯的外壁比乙杯热，由此可判断_____杯保温性能好，杯壁变热是通过_______方式改变了它的内能．
15．两只定值电阻，甲标有“100 Ω，1 A”，乙标有“15 Ω，0.6 A”，若把它们串联起来，则电路中允许通过的最大电流为________A，两端允许加上的最高电压是________V。
16．一个标有“6V 3.6W”的灯泡两端电压为5V时，实际发光功率为________W.
三、实验题（共12分）
17．（4分）在探究“电流产生的热量与哪些因素有关”实验中：
(1)为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少，这种研究方法叫_________。若他想让烧瓶内液体在短时间内温度变化更明显，应选用______（选填“煤油”或“水”），理由是_________________；
(2)小明先测量烧瓶内液体的温度后，闭合开关，通电30s后得到温度的升高量填入表中；然后改变电流大小，重复上述操作，获得第三组数据（见表）。
由此得出：同一导体，在通电时间相等时，电流越大，其产生的热量___________；
(3)若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中______（选填“A”或“B”）烧瓶与甲图中的烧瓶___________（选填“串联”或“并联”）。
18．（4分）小和在探究“电流产生的热量与哪些因素有关”的实验中，设计了如图所示的装置。他选取两个相同的玻璃瓶，装入相同质量的煤油并插上温度计。这样设计的好处是：________。除了图中所示器材外，小和还需要准备一个_______。为了探究电流产生的热量与电流大小的关系，闭合开关，调节滑动变阻器使电流为I1，每隔1min记录一次温度计的示数。他接下来的操作应该是：__________。
19．（4分）实验桌上有两个完全相同的烧瓶，完全相同的温度计，烧瓶内还分别装有阻值不同且不变的电阻丝R1 和R2（且R1 >R2）、滑动变阻器、电源、开关、以及导线．小亮将它们连成如图所示的电路，用来探究：电流通过电阻产生热量跟什么因素有关．请按要求回答问题：
（1）小亮实验前要在烧瓶内装入_____相等和初温相同的煤油．
（2）实验中，电流产生的热量无法直接测量，而是利用煤油的温度变化量来表示，这种物理学研究方法为（____）
A．控制变量法 B．等效替代法 C．放大法 D．转换法
（3）在以下实例中与（2）中研究方法相同的是（____）
A．借助水压学习电压
B．借助磁感线来描述磁场
C．借助电动机提升重物的高度判断电流做功多少
D 借助验电器两金属箔片张开角度判断物体带电多少
（4）闭合开关，通电一段时间后，他观察到A温度计升高的温度比B温度计升高的温度多．由此可以得出：电流通过电阻产生的热量和____大小有关．
四、作图题（共16分）
20．（8分）闭合开关S后，通电螺线管与磁极间的磁感线形状如图所示，请在图中用箭头标明磁感线的方向，并用“+”、“-”号标出电源的正、负极。
21．（8分）请在如图所示的家庭电路中，以笔画线代替导线，将各元件正确接入电路，其中开关只控制灯泡，三孔插座带保险盒。
（_______）
五、计算题（共22分）
22．（10分）为了测定某额定功率为1000w的电热水器的效率，物理兴趣小组的同学在热水器中加了2kg的水，让热水器正常工作，并绘制出通电加热过程中水温随时间的变化情况图，水的比热容C=4.2×103J/( kg•℃)求：
(1)加热2min，水的温度升高了多少℃?
(2)加热6min，水吸收了多少热量?
(3)电热水器的效率是指水吸收的热量与电热水器放出的热量之比，该热水器正常工作时的效率为多少?
23．（12分）如图所示是好学的小华同学买到的3个外观完全相同的小灯泡和1个可调电压的电源。小灯泡L1标有“6V 6W”的字样，小灯泡L2、L3都标有“6V 12W”的字样；
（1）将L2和L3串联接在可调电源上，调节电源电压使L2两端的电压为6V，求电路总功率；
（2）将L1和L3并联接在可调电源上，调节电源电压使电源的电压为6V，求电路总功率；
（3）将L3单独接在可调电源上，调节电源电压使电源电压为18V，求此时L3的实际功率。（假设小灯泡的电阻不变）
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、C
4、B
5、C
6、B
7、C
8、D
9、B
10、A
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、10 11.8
14、乙 热传递
15、0.6 15
16、2.5
三、实验题（共12分）
17、转换法 煤油 煤油比热容小相等的质量吸收相同的热量温度上升明显 越多 B 串联
18、可以同时探究电流产生的热量与电流与电阻的关系； 计时器； 调节滑动变阻器改变电流，重复以上操作。
19、质量 D CD 电阻
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）10℃；（2）2.52×105J．（3）70﹪
23、 (1)24W；(2)18W；(3)0W
实验次数
电流/A
通电时间/s
电阻/Ω
温度升高量/℃
1
0.3
30
10
1.5
2
0.6
30
10
6.0
3
0.9
30
10
13.5
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．我国未来的航母将采用自行研制的电磁弹射器，如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，下列实验中与电磁弹射器工作原理一致的是（ ）
A．B．
C．D．
2．通过大量实验，首先归纳出电流与电压、电阻关系的科学家是（ ）
A．安培B．伏特
C．欧姆D．焦耳
3．2019年1月3日，“嫦娥”奔月成功，如图是运载嫦娥四号探测器的长征三号乙运载火箭成功发射时的情景。下图中与火箭发射能量转化方式一致的冲程是
A．B．
C．D．
4．小明利用光敏电阻受到光照时电阻变小的特性，设计了如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭。在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常。下列调节能使控制电路达到要求的是（ ）
A．抽出电磁铁中的铁芯
B．增加电磁铁线圈的匝数
C．滑动变阻器滑片P向右移动
D．减少控制电路电源电压
5．下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况．关于对图中①②③④的补充正确的是（ ）
A．①做功冲程②内能转化为机械能③压缩冲程④机械能转化为内能
B．①压缩冲程②内能转化为机械能③做功冲程④机械能转化为内能
C．①压缩冲程②机械能转化为内能③做功冲程④内能转化为机械能．
D．①做功冲程②机械能转化为内能③压缩冲程④内能转化为机械能
6．下列说法正确的是（ ）
A．一桶水的比热容比一杯水的比热容大
B．炽热的铁水具有内能，冰冷的铁块也具有内能
C．把-5℃的冰块放在 0℃的恒温箱内，几分钟后，有部分冰会变成水
D．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量
7．在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是（ ）
A．电压表V的示数应为1.5V
B．若小灯泡L1，突然断路，则电压表V1的示数变为0V
C．若小灯泡L1，突然断路，则电压表V2的示数变为0V
D．若小灯泡L1，突然被短接，则电压表V2的示数变为0V
8．对于下面课本中的几个小实验，说法正确的是（ ）
A．利用“伏安法”测小灯泡电阻时，需要多次测量求平均值减小误差
B．探究串、并联电路电流的特点时，应选择两个相同规格的灯泡进行实验
C．在空气压缩引火仪实验中，第一次不成功后不停的一次次重复，就能成功
D．探究影响电流热效应的因素时，通过煤油的温度变化来比较电阻丝产生热量的多少
9．某同学利用如图所示电路进行实验，闭合开关后，Ll、L2正常发光，两个电表都有示数．但过了一会儿后，两个电表的示数都变为零，这时电路发生的故障可能是
A．电压表断路B．电流表断路C．灯泡L1断路D．灯泡L2断路
10．重为2N的红光橙，从树上落下的过程中，受到重力的作用。对于红光橙所受重力的大小和方向，以下说法中正确的
A．等于2N，方向竖直向下B．小于2N，方向竖直向下
C．等于2N，方向竖直向上D．大于2N，方向竖直向下
11．下列关于安全用电的说法中，正确的是（ ）
A．没有三孔插座时，可以把三脚插头改为两脚插头使用
B．在家庭电路的总开关上安装漏电保护器，可以避免人触电
C．高压线有良好的绝缘装置，可以在附近放风筝
D．在家庭电路中安装空气开关或保险丝，可以保护用电器
12．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时，电表示数增大．以下电路不符合要求的是( )
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．如图所示的电路中，电源电压恒为 8V，电阻 R1＝1R1．当滑动变阻器的滑片 P 在 A 端，S1 闭 合、S1 断开时，电流表的示数为 0.8A，则电阻R1 的阻值为_______ Ω；当滑动变阻器的滑片 P 在 B 端，并将 S1 闭合，发现电流表的示数变化了 0.4A，则当滑片 P 在 A 端，且 S1 和 S1 都闭合时，电 路的总功率为_______W。
14．如图所示，两个容积相同的保温杯，同时装满温度相同的热水，过了一会儿，甲杯的外壁比乙杯热，由此可判断_____杯保温性能好，杯壁变热是通过_______方式改变了它的内能．
15．两只定值电阻，甲标有“100 Ω，1 A”，乙标有“15 Ω，0.6 A”，若把它们串联起来，则电路中允许通过的最大电流为________A，两端允许加上的最高电压是________V。
16．一个标有“6V 3.6W”的灯泡两端电压为5V时，实际发光功率为________W.
三、实验题（共12分）
17．（4分）在探究“电流产生的热量与哪些因素有关”实验中：
(1)为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少，这种研究方法叫_________。若他想让烧瓶内液体在短时间内温度变化更明显，应选用______（选填“煤油”或“水”），理由是_________________；
(2)小明先测量烧瓶内液体的温度后，闭合开关，通电30s后得到温度的升高量填入表中；然后改变电流大小，重复上述操作，获得第三组数据（见表）。
由此得出：同一导体，在通电时间相等时，电流越大，其产生的热量___________；
(3)若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中______（选填“A”或“B”）烧瓶与甲图中的烧瓶___________（选填“串联”或“并联”）。
18．（4分）小和在探究“电流产生的热量与哪些因素有关”的实验中，设计了如图所示的装置。他选取两个相同的玻璃瓶，装入相同质量的煤油并插上温度计。这样设计的好处是：________。除了图中所示器材外，小和还需要准备一个_______。为了探究电流产生的热量与电流大小的关系，闭合开关，调节滑动变阻器使电流为I1，每隔1min记录一次温度计的示数。他接下来的操作应该是：__________。
19．（4分）实验桌上有两个完全相同的烧瓶，完全相同的温度计，烧瓶内还分别装有阻值不同且不变的电阻丝R1 和R2（且R1 >R2）、滑动变阻器、电源、开关、以及导线．小亮将它们连成如图所示的电路，用来探究：电流通过电阻产生热量跟什么因素有关．请按要求回答问题：
（1）小亮实验前要在烧瓶内装入_____相等和初温相同的煤油．
（2）实验中，电流产生的热量无法直接测量，而是利用煤油的温度变化量来表示，这种物理学研究方法为（____）
A．控制变量法 B．等效替代法 C．放大法 D．转换法
（3）在以下实例中与（2）中研究方法相同的是（____）
A．借助水压学习电压
B．借助磁感线来描述磁场
C．借助电动机提升重物的高度判断电流做功多少
D 借助验电器两金属箔片张开角度判断物体带电多少
（4）闭合开关，通电一段时间后，他观察到A温度计升高的温度比B温度计升高的温度多．由此可以得出：电流通过电阻产生的热量和____大小有关．
四、作图题（共16分）
20．（8分）闭合开关S后，通电螺线管与磁极间的磁感线形状如图所示，请在图中用箭头标明磁感线的方向，并用“+”、“-”号标出电源的正、负极。
21．（8分）请在如图所示的家庭电路中，以笔画线代替导线，将各元件正确接入电路，其中开关只控制灯泡，三孔插座带保险盒。
（_______）
五、计算题（共22分）
22．（10分）为了测定某额定功率为1000w的电热水器的效率，物理兴趣小组的同学在热水器中加了2kg的水，让热水器正常工作，并绘制出通电加热过程中水温随时间的变化情况图，水的比热容C=4.2×103J/( kg•℃)求：
(1)加热2min，水的温度升高了多少℃?
(2)加热6min，水吸收了多少热量?
(3)电热水器的效率是指水吸收的热量与电热水器放出的热量之比，该热水器正常工作时的效率为多少?
23．（12分）如图所示是好学的小华同学买到的3个外观完全相同的小灯泡和1个可调电压的电源。小灯泡L1标有“6V 6W”的字样，小灯泡L2、L3都标有“6V 12W”的字样；
（1）将L2和L3串联接在可调电源上，调节电源电压使L2两端的电压为6V，求电路总功率；
（2）将L1和L3并联接在可调电源上，调节电源电压使电源的电压为6V，求电路总功率；
（3）将L3单独接在可调电源上，调节电源电压使电源电压为18V，求此时L3的实际功率。（假设小灯泡的电阻不变）
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、C
4、B
5、C
6、B
7、C
8、D
9、B
10、A
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、10 11.8
14、乙 热传递
15、0.6 15
16、2.5
三、实验题（共12分）
17、转换法 煤油 煤油比热容小相等的质量吸收相同的热量温度上升明显 越多 B 串联
18、可以同时探究电流产生的热量与电流与电阻的关系； 计时器； 调节滑动变阻器改变电流，重复以上操作。
19、质量 D CD 电阻
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）10℃；（2）2.52×105J．（3）70﹪
23、 (1)24W；(2)18W；(3)0W
实验次数
电流/A
通电时间/s
电阻/Ω
温度升高量/℃
1
0.3
30
10
1.5
2
0.6
30
10
6.0
3
0.9
30
10
13.5
