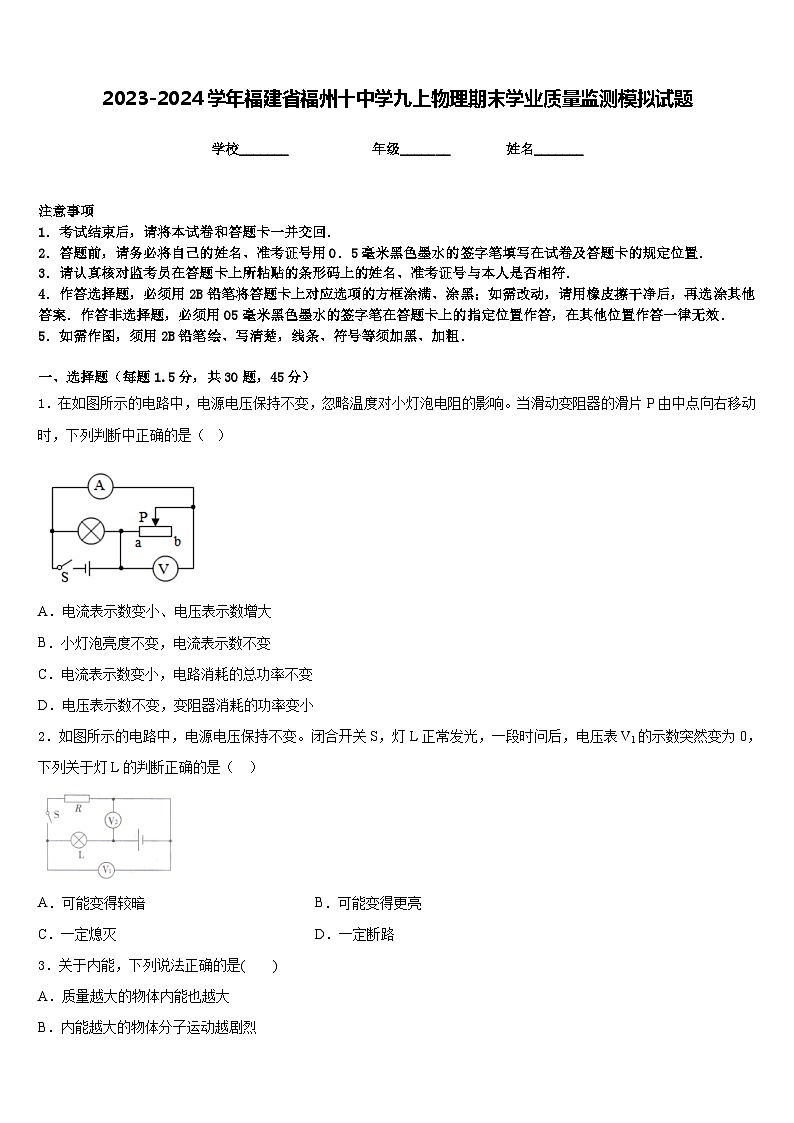

2023-2024学年福建省福州十中学九上物理期末学业质量监测模拟试题含答案
展开
这是一份2023-2024学年福建省福州十中学九上物理期末学业质量监测模拟试题含答案，共12页。试卷主要包含了下列措施不符合安全用电规范的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1.5分，共30题，45分）
1．在如图所示的电路中，电源电压保持不变，忽略温度对小灯泡电阻的影响。当滑动变阻器的滑片P由中点向右移动时，下列判断中正确的是（ ）
A．电流表示数变小、电压表示数增大
B．小灯泡亮度不变，电流表示数不变
C．电流表示数变小，电路消耗的总功率不变
D．电压表示数不变，变阻器消耗的功率变小
2．如图所示的电路中，电源电压保持不变。闭合开关S，灯L正常发光，一段时问后，电压表V1的示数突然变为0，下列关于灯L的判断正确的是（ ）
A．可能变得较暗B．可能变得更亮
C．一定熄灭D．一定断路
3．关于内能，下列说法正确的是( )
A．质量越大的物体内能也越大
B．内能越大的物体分子运动越剧烈

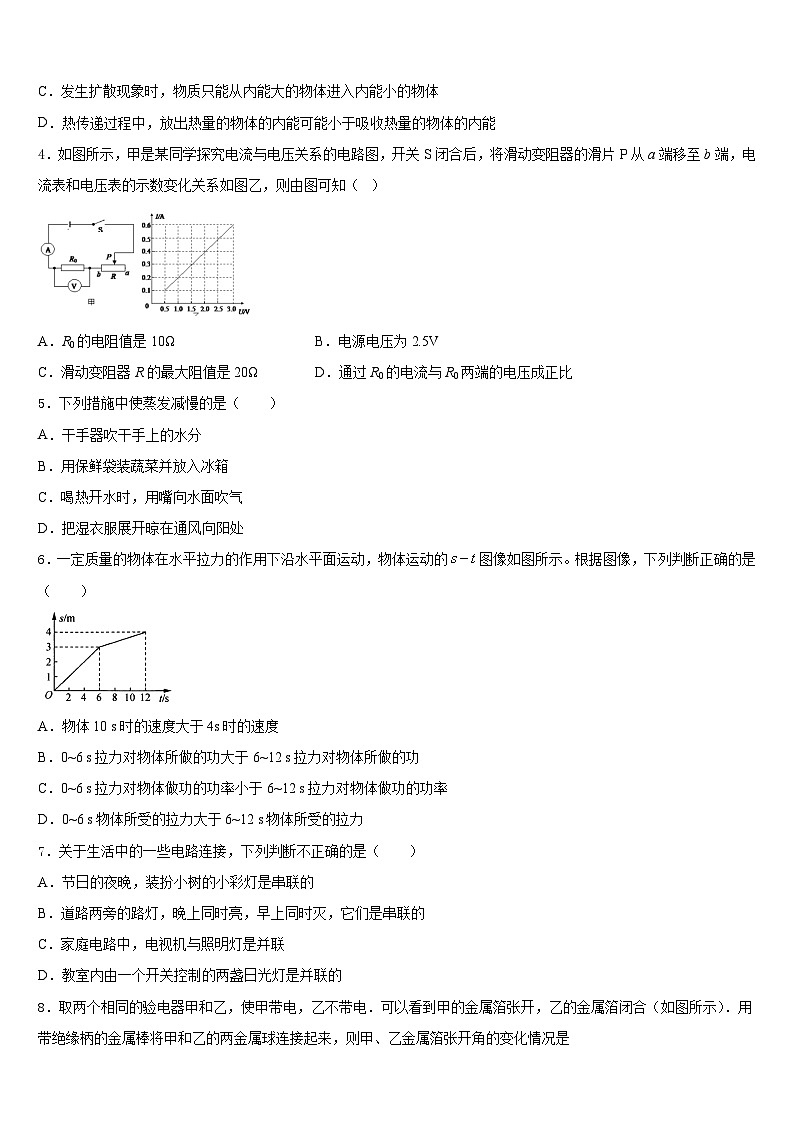

C．发生扩散现象时，物质只能从内能大的物体进入内能小的物体
D．热传递过程中，放出热量的物体的内能可能小于吸收热量的物体的内能
4．如图所示，甲是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙，则由图可知（ ）
A．R0的电阻值是10ΩB．电源电压为2.5V
C．滑动变阻器R的最大阻值是20ΩD．通过R0的电流与R0两端的电压成正比
5．下列措施中使蒸发减慢的是（ ）
A．干手器吹干手上的水分
B．用保鲜袋装蔬菜并放入冰箱
C．喝热开水时，用嘴向水面吹气
D．把湿衣服展开晾在通风向阳处
6．一定质量的物体在水平拉力的作用下沿水平面运动，物体运动的图像如图所示。根据图像，下列判断正确的是（ ）
A．物体10 s时的速度大于4s时的速度
B．0~6 s拉力对物体所做的功大于6~12 s拉力对物体所做的功
C．0~6 s拉力对物体做功的功率小于6~12 s拉力对物体做功的功率
D．0~6 s物体所受的拉力大于6~12 s物体所受的拉力
7．关于生活中的一些电路连接，下列判断不正确的是（ ）
A．节日的夜晚，装扮小树的小彩灯是串联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．家庭电路中，电视机与照明灯是并联
D．教室内由一个开关控制的两盏日光灯是并联的

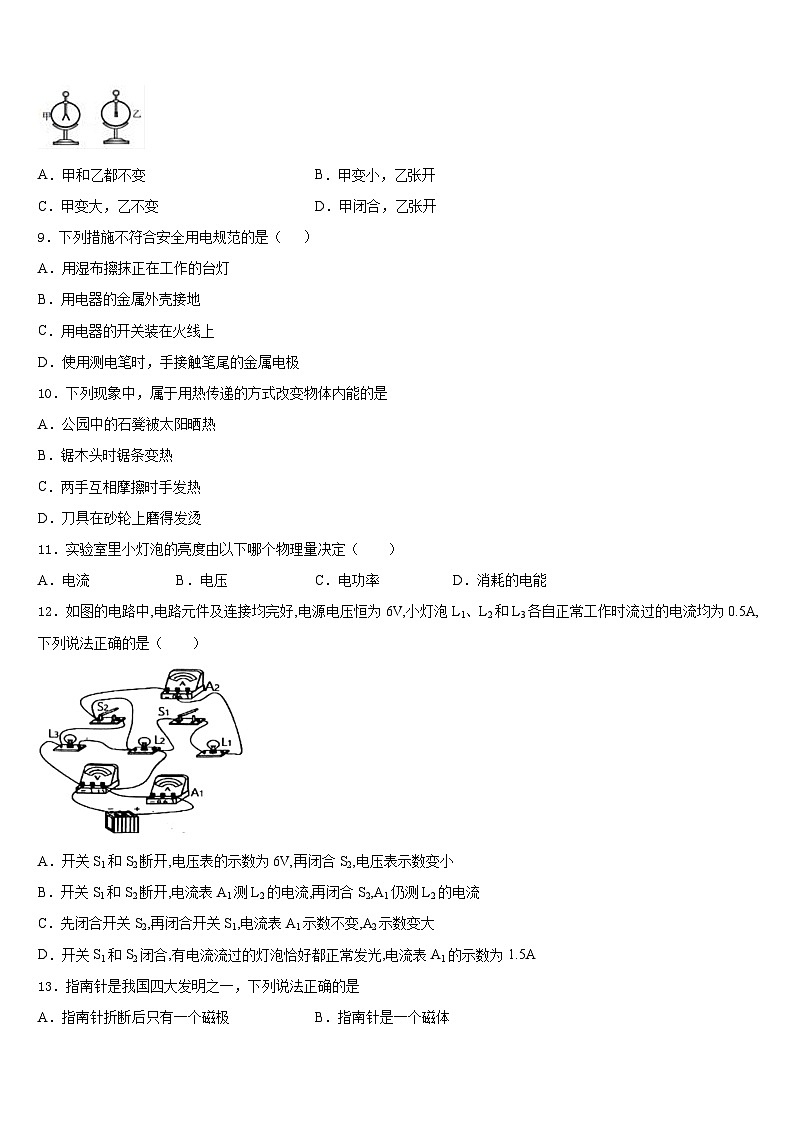

8．取两个相同的验电器甲和乙，使甲带电，乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图所示）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来，则甲、乙金属箔张开角的变化情况是
A．甲和乙都不变B．甲变小，乙张开
C．甲变大，乙不变D．甲闭合，乙张开
9．下列措施不符合安全用电规范的是（ ）
A．用湿布擦抹正在工作的台灯
B．用电器的金属外壳接地
C．用电器的开关装在火线上
D．使用测电笔时，手接触笔尾的金属电极
10．下列现象中，属于用热传递的方式改变物体内能的是
A．公园中的石凳被太阳晒热
B．锯木头时锯条变热
C．两手互相摩擦时手发热
D．刀具在砂轮上磨得发烫
11．实验室里小灯泡的亮度由以下哪个物理量决定（ ）
A．电流B．电压C．电功率D．消耗的电能
12．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（ ）
A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小
B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流
C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大
D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A
13．指南针是我国四大发明之一，下列说法正确的是
A．指南针折断后只有一个磁极B．指南针是一个磁体
C．指南针能够吸引铜、铝等物质D．指南针不会受到附近铁块的影响
14．如图所示的是某实验小组设计的测量未知电阻Rx阻值的电路，其中电源电压未知且保持不变，电阻R0阻值已知。在不拆改电路的前提下，能够测出Rx阻值的是（ ）
A．B．
C．D．
15．本学期，我们所使用的课本中出现的科学家以及他们的发现、发明描述不正确的是
A．安培发明安培表（电流表）B．欧姆发现了欧姆定律
C．瓦特改进、完善了蒸汽机D．伏打发明了电池
16．关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路中，电能表是测量家用电器总功率的仪表
B．家庭电路中，家用保险丝熔断后可用铁丝或铜丝代替
C．雷雨天气可以站在大树下避雨
D．发生触电事故时，不能用手去拉，应先切断电源再进行抢救
17．如图所示，连接两只小电灯L1，L2的两种电路中，电源电压相同且保持不变。闭合开关，有关判断正确的是（ ）
A．图甲中L2两端的电压小于图乙中的L2两端的电压
B．图甲中通过L1的电流大于图乙中通过L1的电流
C．若图乙中L2灯丝烧断，L1将不能正常发光
D．若图甲中L1灯丝烧断，L2正常发光
18．电功的国际单位是
A．伏特（V）B．安培（A）C．瓦特（W）D．焦耳（J）
19．如图所示，将粗细不均匀的导体串联接入电路，a与b的长度相同，a的横截面积是b的两倍，则这两处电流大小关系为（ ）
A．I=2IbB．Ia=4IbC．Ia=IbD．2Ia=Ib
20．三个悬挂着的轻质带电小球，相互作用情况如图所示，那么甲、乙、丙的带电情况( )
A．甲、乙球带异种电荷
B．乙、丙球带同种电荷
C．如果甲球带正电荷，则丙球带负电荷
D．如果甲球带正电荷，则丙球带正电荷
21．在物理学的发展过程中，下列物理学家都做出了杰出的贡献，其中首先发现电流磁效应的是（ ）
A．安培B．欧姆C．法拉第D．奥斯特
22．安全用电越来越被人们所重视，符合安全用电要求的做法是（ ）
A．用电器着火时，应迅速向用电器泼水B．更换灯泡、搬动电器前应断开电源开关
C．使用试电笔时，手要接触试电笔笔尖D．为了方便，可抓着导线拉出插座上的插头
23．某型号电吹风，电动机和电热丝串联。电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1，电热丝电阻为R2.将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式。下列选项中，关系式均正确的是（ ）
①UI＞P ②P=I2（R1+R2） ③UI=P ④P＞Ⅰ2（R1+R2）
A．①②B．②③C．①④D．③④
24．如图所示的电路中，将开关S闭合，发现两个灯泡都发光，此时小灯泡L1的电阻大于小灯泡L2的电阻。以下判断中正确的是
A．L1和L2是并联关系
B．L1两端的电压等于L2两端的电压
C．通过L1的电流等于通过L2的电流
D．L1消耗的电功率等于L2消耗的电功率
25．下列做法中，符合安全用电规范的是
A．使用测电笔时，手要接触笔尾金属电极
B．控制电灯的开关应接在零线上
C．家用电器金属外壳可不接地
D．家庭电路中可用铜丝代替熔丝
26．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转．经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（ ）
A．灯泡L2短路
B．灯泡L2断路
C．灯泡L1断路
D．两个灯泡都断路
27．关于安全用电，下列做法中正确的是
A．在高压线下放风筝B．有人触电时应首先切断电源
C．家用电器电线绝缘皮破损了仍继续使用D．用湿布擦拭正在工作的电视机
28．小海将额定电压均为2.5V的小灯泡连接成如图所示的电路．当他闭合开关S后，发现两盏灯均不发光，电压表V1、V2均有示数且示数相同．若电路中只有一处故障，则出现的故障可能是（ ）
A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路
29．下列每组物体在通常情况下都是绝缘体的是（ ）
A．硬币、陶瓷罐B．铅笔芯、刻度尺C．玻璃棒，橡胶棒D．人体、大地
30．下列说法正确的是
A．电路是由电池、开关、灯泡及导线组成的
B．滑动变阻器的制成，应用了金属导体电阻与长度有关
C．如果白炽灯的灯丝突然烧断了，可能是因为电路发生了短路造成的
D．保险丝熔断或空气开关跳闸，一定是电路中出现了短路
二、填空题（每空1分，共10题，20分）
31．如图所示，将一根铁丝用手快速反复弯折，铁丝弯折处会发热，弯折越快、时间越长，铁丝弯折处分子运动越_____，温度越高，这个实验说明_____可以改变物体的内能．
32．如图所示，电阻箱的示数是_____Ω。
33．电流通过导体时，通电导体产生的热量，跟_____成正比，跟导体的电阻成正比，还跟通电的时间成正比．这是英国物理学家______通过多次实验研究发现的定律．
34．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为______Ω，电源电压为______V．
35．1841年英国物理学家_____通过大量实验发现： 电流通过导体所产生的热量和导体的电阻成正比，和通过导体电流的平方成正比，和通电时间成_____。
36．如图所示的电路中，灯泡L上标有“3V 0.9W”字样，电源电压为5V且保持不变。在滑片移动能保证电路元件安全的过程中，当电压表示数为_________V时，灯丝电阻正好为10Ω；在灯正常发光状态下，通电10s滑动变阻器的电阻丝产生的热量是_________J。
37．汽车发动机常用水作为冷却剂，这是因为水的______较大；发动机把热量传递给水使水的内能增加是通过______的方式实现的．
38．汽车是我们最熟悉的交通工具之一。汽油机是汽车内的动力装置。通过汽油在汽缸内燃烧，生成高温、高压的气体，推动活塞做功。如图甲所示是汽油机的______冲程，这一冲程中能量转化情况是___；汽车发动机工作时，当汽油在发动机内燃烧不充分时会冒“黑烟”，同时闻到浓浓的汽油味，这是一种____现象，这时发动机的效率_____（选填“升高”、“不变”或“降低”）；发动机散热器常用水做冷却剂，是因为水的______大，散热过程通过_____ 的方式增大了水箱内水的内能。
39．如图所示，将不同的导体分别接到A、B之间，闭合开关后灯泡越亮，表明接入导体的电阻越_____，如果两个导体的电阻差异不大，还可以在电路中再串联一个_____表，做进一步的判断，如果在A、B之间接入的是一个玻璃棒，闭合开关，则灯泡_____（选填“能”或“不能”）发光．
40．冰箱里的食物容易相互“窜味”，从物理角度分析，“窜味”这个现象说明____。行驶中的汽车，排气管冒出浓浓的“黑烟”，此时发动机的效率比正常运行时______（选填“更高”、“相等”或“更低”）。
三、实验题（每空1分，共2题，15分）
41．小华同学在做“观察水的沸腾”实验中。小华把水温加热到90℃开始计时，每过1 min观察并记录一次水温，观察到水沸腾后持续加热一段时间，画出的温度时间图象如图所示。由图像可以看出，把水从90℃加热到刚开始沸腾所需时间为_______min，水的沸点是____℃，由数据可知，实验室当时的大气压_________（选填“高于”、“低于”或“等于”）1标准大气压。
42．如图是伏安法测小灯泡电阻的部分电路：
（1）请用笔画线代替导线将实验电路的连接完整___________；
（2）在闭合开关之前，图中滑动变阻器的滑片应放在______端；
（3）连好电路后，闭合开关，移动滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障原因可能______；
（4）若测量时电压表和电流表的示数上图所示，则电压表的示数为______V，电流表的示数为______A，灯泡的电阻______
四、计算题（每题10分，共2题，20分）
43．图甲是一种家用电暖器，有“低温”、“中温”、“高温”三挡，铭牌见下表（“高温”挡功率未知），图乙为其简化电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全，闭合S1为“低温”挡。请完成下列问题：
(1)“低温”挡正常工作时的电阻是多少？
(2)“高温”挡正常工作时的总电流是多少？
(3)若某房间内空气质量为60 kg，空气温度为10 ℃，设空气的比热容为1.1×103 J/（kg·℃）且保持不变，用该电暖器的“高温”挡正常工作20 min，放出热量的50%被房间内的空气吸收，那么可使此房间的空气温度升高多少？
44．如图所示的电路中，电源电压保持不变，R0 是阻值为 20Ω的定值电阻，小灯泡 L 标有“6V3.6W”字样，不考虑温度对灯丝电阻的影响。
（1）求小灯泡灯丝的电阻；
（2）当只闭合 S、S1，滑动变阻器的滑片 P 位于最左端时， 电流表示数为 0.25A，求电源电压；
（3）当只闭合 S、S1，滑动变阻器的滑片 P 位于最右端时， 电流表示数为 0.1A，求滑动变阻器的最大值；
（4）当 S、S1、S2 都闭合，滑动变阻器的滑片 P 移到最左端时，求小灯泡的实际功率和电流表的示数。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
2、B
3、D
4、D
5、B
6、B
7、B
8、B
9、A
10、A
11、C
12、B
13、B
14、B
15、A
16、D
17、A
18、D
19、C
20、C
21、D
22、B
23、D
24、C
25、A
26、B
27、B
28、B
29、C
30、B
二、填空题（每空1分，共10题，20分）
31、剧烈 做功
32、2008
33、电流的平方 焦耳
34、10 12
35、焦耳 正比
36、2V 6
37、比热容 热传递
38、压缩 机械能转化为内能 扩散 降低 比热容 热传递
39、小 电流 不能
40、分子在不停地做无规则运动 更低
三、实验题（每空1分，共2题，15分）
41、4 min 98℃ 低于
42、 左 灯泡断路 2.2 0.2 11
四、计算题（每题10分，共2题，20分）
43、 (1)88 Ω；(2)7.5 A；(3)15 ℃。
44、（1）10Ω （2）5V （3）30Ω （4）2.5W 0.75A
