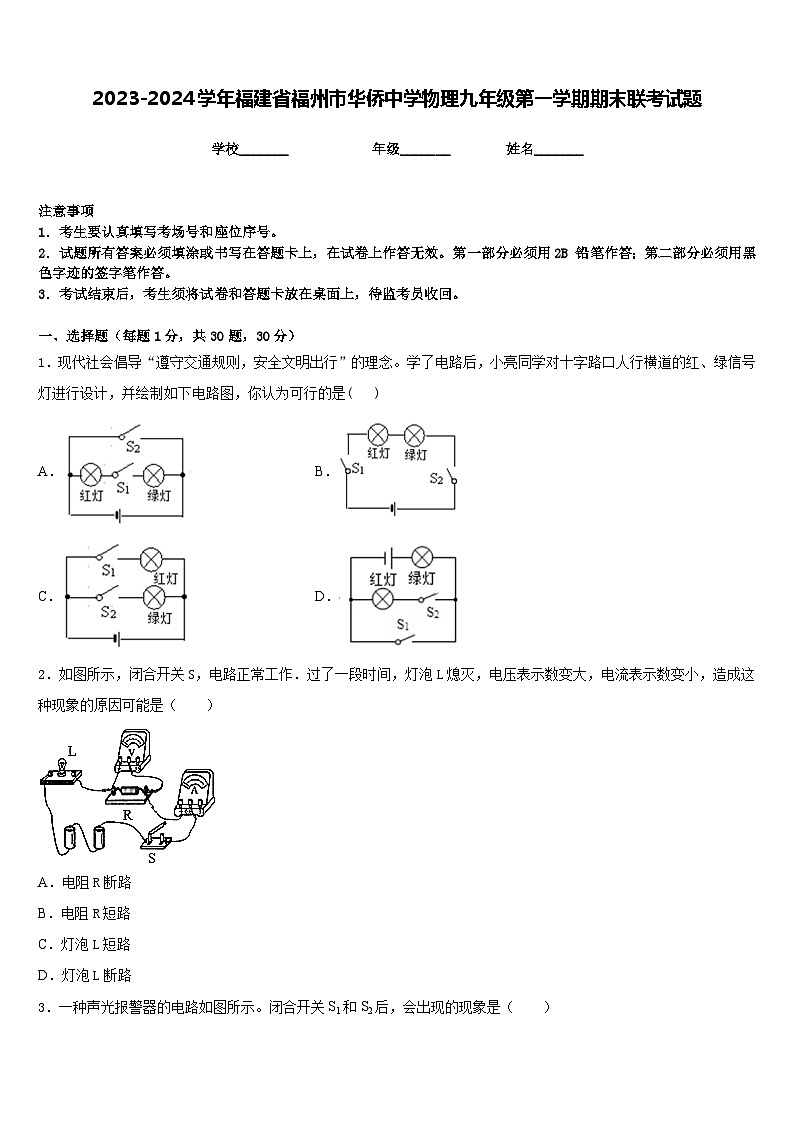

2023-2024学年福建省福州市华侨中学物理九年级第一学期期末联考试题含答案
展开
这是一份2023-2024学年福建省福州市华侨中学物理九年级第一学期期末联考试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．现代社会倡导“遵守交通规则，安全文明出行”的理念。学了电路后，小亮同学对十字路口人行横道的红、绿信号灯进行设计，并绘制如下电路图，你认为可行的是( )
A．B．
C．D．
2．如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，电压表示数变大，电流表示数变小，造成这种现象的原因可能是（ ）
A．电阻R断路
B．电阻R短路
C．灯泡L短路
D．灯泡L断路

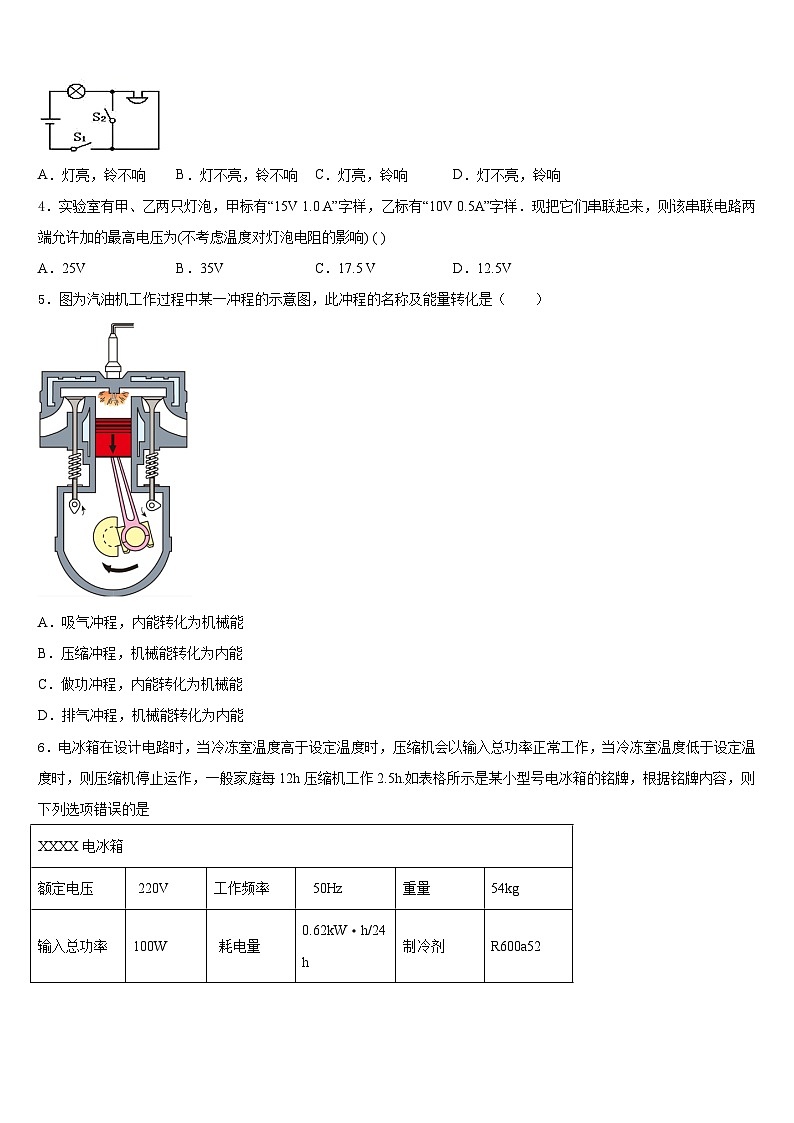

3．一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（ ）
A．灯亮，铃不响B．灯不亮，铃不响C．灯亮，铃响D．灯不亮，铃响
4．实验室有甲、乙两只灯泡，甲标有“15V 1.0 A”字样，乙标有“10V 0.5A”字样．现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) ( )
A．25VB．35VC．17.5 VD．12.5V
5．图为汽油机工作过程中某一冲程的示意图，此冲程的名称及能量转化是（ ）
A．吸气冲程，内能转化为机械能
B．压缩冲程，机械能转化为内能
C．做功冲程，内能转化为机械能
D．排气冲程，机械能转化为内能
6．电冰箱在设计电路时，当冷冻室温度高于设定温度时，压缩机会以输入总功率正常工作，当冷冻室温度低于设定温度时，则压缩机停止运作，一般家庭每12h压缩机工作2.5h.如表格所示是某小型号电冰箱的铭牌，根据铭牌内容，则下列选项错误的是
A．该冰箱正常工作电压是220V
B．一般家庭该电冰箱每经过24h，消耗电能0.62kW·h
C．电冰箱除了压缩机工作消耗电能，还有其他部件消耗电能
D．该电冰箱停止工作一天，一定节省电能2.4kW·h

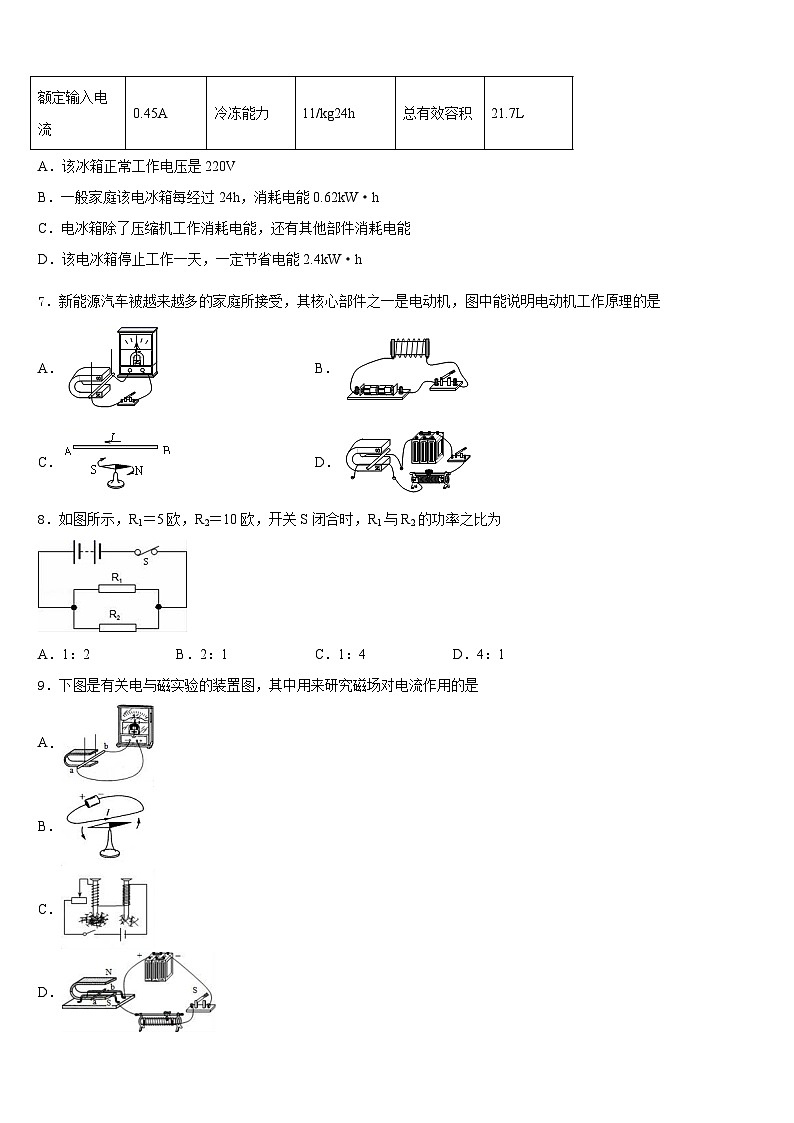

7．新能源汽车被越来越多的家庭所接受，其核心部件之一是电动机，图中能说明电动机工作原理的是
A．B．
C．D．
8．如图所示，R1＝5欧，R2＝10欧，开关S闭合时，R1与R2的功率之比为
A．1：2B．2：1C．1：4D．4：1
9．下图是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是
A．
B．
C．
D．
10．两根材料和粗细相同、长度不同的电阻丝并联后接在电路中，不计温度对它们电阻的影响，下列说法正确的是
A．加在短电阻丝两端的电压大B．加在长电阻丝两端的电压大
C．通过短电阻丝的电流大D．通过长电阻丝的电流大
11．在浴室安装风暖机，受热面广、安全。在使用风暖功能时，要求先闭合一个开关，启动风扇的电动机，再闭合另一个开关，使发热元件 R 工作；如果风扇的电动机没有先启动， 发热元件 R 无法启动。下图所示的电路图中能符合要求的是（ ）
A．B．
C．D．
12．下列名组的两个电阻并联后，总电阻最小的一组是
A．10Ω、10ΩB．30Ω、60ΩC．30Ω、20ΩD．1000Ω、1Ω
二、填空题（每题5分，共4题，20分）
13．如图所示，将一根带负电的橡胶棒与验电器上方的金属球接触，验电器的两个箔片张开，这是由于箔片上带了____________种（选填：“同”或“异”）电荷的缘故。在橡胶棒与金属球接触的瞬间，金属杆中的电流方向是____________（选填：“A．从金属球流向金属箔”或“B．从金属箔流向金属球”，选填编号即可以）。
14．如图所示是化学老师演示的氢气与空气混合的爆炸实验。在易拉罐的顶部开一小孔，收集氢气期间用棉花堵住小孔，收集完毕后拿掉棉花团，用点燃的小木条点燃小孔处的氢气，易拉罐内的氢气立即爆炸，易拉罐向上飞起。这一过程是因为氢气具有可燃性，且_____较大，燃烧后放出大量的_____。这一过程与内燃机的_____冲程能量转化情况相同。
15．一台直流电动机额定电压为220V，其电阻为1Ω。正常工作时通过的电流为20A，则该电动机的额定功率是_______kW，电动机连续正常工作10min，电动机因本身有电阻而发热损失的电能为_______J。
16．用两节新干电池给电阻为10Ω的小灯泡供电，通过灯泡的电流是________A，如果该灯泡允许通过的最大电流为0.5A，加在该灯泡上的电压可达________V；开关断开后，该小灯泡的电阻为________Ω．
三、实验题（共12分）
17．（4分）探究物质的吸热能力，通常有两种方案：
方案一：取相同质量的两种物质，吸收相等的热量，比较温度的变化；
方案二：取相同质量的两种物质，升高相同的温度，比较吸收的热量；
(1)该实验中，在两个相同的烧杯中分别装上质量、初温都相同的液体甲和液体乙，并用两个相同的酒精灯对其加热，这其中运用了常用的科学探究方法，即_____；
(2)在该实验中利用了“转化思想”，即用_____来表示液体甲和液体乙吸收热量多少；
(3)下表是小明探究甲、乙两种液体的吸热能力时记录的实验数据
分析表中信息，小明采用的是_______（选填“方案一”或“方案二”）；分析表中数据，可得出的结论：液体甲的比热容_____液体乙的比热容（选填“大于”、“小于”或“等于”）；
(4)如果甲、乙两种液体都可作为发动机冷却液，从物质吸热能力角度考虑，应选_____液体作发动机冷却液。
18．（4分）同学们用如图甲所示的实验器材测量“小灯泡的额定功率”，所用电源的电压为6V，灯泡的额定电压UL=3.8V，额定功率约为1~1.5W。
（1）请你用笔画线代替导线将图甲所示的实物电路补充完整____________；
（2）小杜同学在实验过程中，将滑动变阻器的滑片P缓慢向B端移动，小灯泡的实际功率将__________（选填“变大”、“变小”或“不变”）。当小灯泡正常发光，电流表的示数如图乙所示，则电流表的示数是____________A，小灯泡的额定功率是_____________W；
（3）为了减小该实验的误差，小杜对电路中的电表接法进行了改进，他的做法是______。
19．（4分）在“测小灯泡电功率”的实验中，实验室为每个小组提供的器材有：电压恒为5v的电源一个，电流表（0~0.6A、0~3A）、电压表（0~3V、0~15V）各一个，开关一个，标有“20 Ω lA”的滑动变阻器一个，导线若干，额定电压为3、8V小灯泡一个。实验前电压表与电流表均已调零。第一小组的同学实验时按如图甲所示方式连接电路。
(1)连接电路时，开关应____ 。（选填“闭合”或“断开”）。
(2)开关闭合前，应把滑动变阻器的滑片调到____。（选填“A”或“B”）端。
(3)闭合开关，发现小灯泡不发光，电流表有示数，电压表无示数，则故障原因可能是_________。
(4)排除故障后，调节滑片到某一位置时，灯恰好正常发光。此时电流表的示数如图乙，则通过小灯泡的电流为_____A，小灯泡的额定功率为____W。
(5)该小组的同学们经过多次实验，记录了多组电压与电流值，并绘出如图丙所示图象。通过分析图象，发现小灯泡灯丝电阻是变化的，这是由于_________________。
(6)第二小组的同学在实验中发现，本组的电压表0~15V的量程已损坏，而0~3V的量程可以使用。经过研究设计了如图丁所示电路，完成了小灯泡功率的测量。实验时，调节滑动变阻器的滑片，当电压表的示数为____V时，小灯泡正常发光。
(7)第二小组的同学在实验过程中，为保证电表不超量程，小灯泡不超额定值。滑动变阻器接入电路的阻值范围为__________。
四、作图题（共16分）
20．（8分）根据实物图，在右边虚线框内画出相应的电路图。
21．（8分）一束光线与水平面成角照射到水面上，在图中画出这束光线大致的折射路径。
（______）
五、计算题（共22分）
22．（10分）如图所示，L是规格为“6V 3W”的小灯泡，定值电阻R1的阻值大小为20Ω，电源电压和灯泡电阻均不变。
（1）同时闭合开关S、S1，滑片P移到最左端时，此时灯泡恰好正常发光，求电流表示数大小；
（2）闭合开关S，断开开关S1，滑片P移到最右端时，电流表示数为0.2A，求此时通电1min小灯泡消耗的电能和滑动变阻器的最大阻值。
23．（12分）如图所示的电路，电源电压保持不变，电灯L上标有“6V 12W”字样，当开关S1闭合，S2断开时，电灯恰好正常发光，电压表读数为4V，求：
（1）电源电压和电阻R0的阻值。
（2）当开关S1、S2都闭合时，电阻R0消耗的功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、A
4、C
5、C
6、D
7、D
8、B
9、D
10、C
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、同 B
14、热值 热量 做功
15、4.4 2.4×105
16、0.3 5 10
三、实验题（共12分）
17、控制变量法 加热时间 方案二 大于 甲
18、 变大 0.3 1.14 详见解析
19、断开 A 小灯泡短路 0.4 1.52 灯丝电阻随温度而改变 1.2 3Ω~12Ω
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.8A；（2）28.8J， 18Ω。
23、 (1) 10V；2Ω；(2) 50W
XXXX电冰箱
额定电压
220V
工作频率
50Hz
重量
54kg
输入总功率
100W
耗电量
0.62kW·h/24h
制冷剂
R600a52
额定输入电流
0.45A
冷冻能力
11/kg24h
总有效容积
21.7L
液体名称
液体质量m/g
初温t1/℃
末温t2/℃
加热时间t/min
吸热情况“多”或“少”
甲
10
30
40
6
多
乙
10
30
40
3
少
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．现代社会倡导“遵守交通规则，安全文明出行”的理念。学了电路后，小亮同学对十字路口人行横道的红、绿信号灯进行设计，并绘制如下电路图，你认为可行的是( )
A．B．
C．D．
2．如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，电压表示数变大，电流表示数变小，造成这种现象的原因可能是（ ）
A．电阻R断路
B．电阻R短路
C．灯泡L短路
D．灯泡L断路
3．一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（ ）
A．灯亮，铃不响B．灯不亮，铃不响C．灯亮，铃响D．灯不亮，铃响
4．实验室有甲、乙两只灯泡，甲标有“15V 1.0 A”字样，乙标有“10V 0.5A”字样．现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) ( )
A．25VB．35VC．17.5 VD．12.5V
5．图为汽油机工作过程中某一冲程的示意图，此冲程的名称及能量转化是（ ）
A．吸气冲程，内能转化为机械能
B．压缩冲程，机械能转化为内能
C．做功冲程，内能转化为机械能
D．排气冲程，机械能转化为内能
6．电冰箱在设计电路时，当冷冻室温度高于设定温度时，压缩机会以输入总功率正常工作，当冷冻室温度低于设定温度时，则压缩机停止运作，一般家庭每12h压缩机工作2.5h.如表格所示是某小型号电冰箱的铭牌，根据铭牌内容，则下列选项错误的是
A．该冰箱正常工作电压是220V
B．一般家庭该电冰箱每经过24h，消耗电能0.62kW·h
C．电冰箱除了压缩机工作消耗电能，还有其他部件消耗电能
D．该电冰箱停止工作一天，一定节省电能2.4kW·h
7．新能源汽车被越来越多的家庭所接受，其核心部件之一是电动机，图中能说明电动机工作原理的是
A．B．
C．D．
8．如图所示，R1＝5欧，R2＝10欧，开关S闭合时，R1与R2的功率之比为
A．1：2B．2：1C．1：4D．4：1
9．下图是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是
A．
B．
C．
D．
10．两根材料和粗细相同、长度不同的电阻丝并联后接在电路中，不计温度对它们电阻的影响，下列说法正确的是
A．加在短电阻丝两端的电压大B．加在长电阻丝两端的电压大
C．通过短电阻丝的电流大D．通过长电阻丝的电流大
11．在浴室安装风暖机，受热面广、安全。在使用风暖功能时，要求先闭合一个开关，启动风扇的电动机，再闭合另一个开关，使发热元件 R 工作；如果风扇的电动机没有先启动， 发热元件 R 无法启动。下图所示的电路图中能符合要求的是（ ）
A．B．
C．D．
12．下列名组的两个电阻并联后，总电阻最小的一组是
A．10Ω、10ΩB．30Ω、60ΩC．30Ω、20ΩD．1000Ω、1Ω
二、填空题（每题5分，共4题，20分）
13．如图所示，将一根带负电的橡胶棒与验电器上方的金属球接触，验电器的两个箔片张开，这是由于箔片上带了____________种（选填：“同”或“异”）电荷的缘故。在橡胶棒与金属球接触的瞬间，金属杆中的电流方向是____________（选填：“A．从金属球流向金属箔”或“B．从金属箔流向金属球”，选填编号即可以）。
14．如图所示是化学老师演示的氢气与空气混合的爆炸实验。在易拉罐的顶部开一小孔，收集氢气期间用棉花堵住小孔，收集完毕后拿掉棉花团，用点燃的小木条点燃小孔处的氢气，易拉罐内的氢气立即爆炸，易拉罐向上飞起。这一过程是因为氢气具有可燃性，且_____较大，燃烧后放出大量的_____。这一过程与内燃机的_____冲程能量转化情况相同。
15．一台直流电动机额定电压为220V，其电阻为1Ω。正常工作时通过的电流为20A，则该电动机的额定功率是_______kW，电动机连续正常工作10min，电动机因本身有电阻而发热损失的电能为_______J。
16．用两节新干电池给电阻为10Ω的小灯泡供电，通过灯泡的电流是________A，如果该灯泡允许通过的最大电流为0.5A，加在该灯泡上的电压可达________V；开关断开后，该小灯泡的电阻为________Ω．
三、实验题（共12分）
17．（4分）探究物质的吸热能力，通常有两种方案：
方案一：取相同质量的两种物质，吸收相等的热量，比较温度的变化；
方案二：取相同质量的两种物质，升高相同的温度，比较吸收的热量；
(1)该实验中，在两个相同的烧杯中分别装上质量、初温都相同的液体甲和液体乙，并用两个相同的酒精灯对其加热，这其中运用了常用的科学探究方法，即_____；
(2)在该实验中利用了“转化思想”，即用_____来表示液体甲和液体乙吸收热量多少；
(3)下表是小明探究甲、乙两种液体的吸热能力时记录的实验数据
分析表中信息，小明采用的是_______（选填“方案一”或“方案二”）；分析表中数据，可得出的结论：液体甲的比热容_____液体乙的比热容（选填“大于”、“小于”或“等于”）；
(4)如果甲、乙两种液体都可作为发动机冷却液，从物质吸热能力角度考虑，应选_____液体作发动机冷却液。
18．（4分）同学们用如图甲所示的实验器材测量“小灯泡的额定功率”，所用电源的电压为6V，灯泡的额定电压UL=3.8V，额定功率约为1~1.5W。
（1）请你用笔画线代替导线将图甲所示的实物电路补充完整____________；
（2）小杜同学在实验过程中，将滑动变阻器的滑片P缓慢向B端移动，小灯泡的实际功率将__________（选填“变大”、“变小”或“不变”）。当小灯泡正常发光，电流表的示数如图乙所示，则电流表的示数是____________A，小灯泡的额定功率是_____________W；
（3）为了减小该实验的误差，小杜对电路中的电表接法进行了改进，他的做法是______。
19．（4分）在“测小灯泡电功率”的实验中，实验室为每个小组提供的器材有：电压恒为5v的电源一个，电流表（0~0.6A、0~3A）、电压表（0~3V、0~15V）各一个，开关一个，标有“20 Ω lA”的滑动变阻器一个，导线若干，额定电压为3、8V小灯泡一个。实验前电压表与电流表均已调零。第一小组的同学实验时按如图甲所示方式连接电路。
(1)连接电路时，开关应____ 。（选填“闭合”或“断开”）。
(2)开关闭合前，应把滑动变阻器的滑片调到____。（选填“A”或“B”）端。
(3)闭合开关，发现小灯泡不发光，电流表有示数，电压表无示数，则故障原因可能是_________。
(4)排除故障后，调节滑片到某一位置时，灯恰好正常发光。此时电流表的示数如图乙，则通过小灯泡的电流为_____A，小灯泡的额定功率为____W。
(5)该小组的同学们经过多次实验，记录了多组电压与电流值，并绘出如图丙所示图象。通过分析图象，发现小灯泡灯丝电阻是变化的，这是由于_________________。
(6)第二小组的同学在实验中发现，本组的电压表0~15V的量程已损坏，而0~3V的量程可以使用。经过研究设计了如图丁所示电路，完成了小灯泡功率的测量。实验时，调节滑动变阻器的滑片，当电压表的示数为____V时，小灯泡正常发光。
(7)第二小组的同学在实验过程中，为保证电表不超量程，小灯泡不超额定值。滑动变阻器接入电路的阻值范围为__________。
四、作图题（共16分）
20．（8分）根据实物图，在右边虚线框内画出相应的电路图。
21．（8分）一束光线与水平面成角照射到水面上，在图中画出这束光线大致的折射路径。
（______）
五、计算题（共22分）
22．（10分）如图所示，L是规格为“6V 3W”的小灯泡，定值电阻R1的阻值大小为20Ω，电源电压和灯泡电阻均不变。
（1）同时闭合开关S、S1，滑片P移到最左端时，此时灯泡恰好正常发光，求电流表示数大小；
（2）闭合开关S，断开开关S1，滑片P移到最右端时，电流表示数为0.2A，求此时通电1min小灯泡消耗的电能和滑动变阻器的最大阻值。
23．（12分）如图所示的电路，电源电压保持不变，电灯L上标有“6V 12W”字样，当开关S1闭合，S2断开时，电灯恰好正常发光，电压表读数为4V，求：
（1）电源电压和电阻R0的阻值。
（2）当开关S1、S2都闭合时，电阻R0消耗的功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、A
4、C
5、C
6、D
7、D
8、B
9、D
10、C
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、同 B
14、热值 热量 做功
15、4.4 2.4×105
16、0.3 5 10
三、实验题（共12分）
17、控制变量法 加热时间 方案二 大于 甲
18、 变大 0.3 1.14 详见解析
19、断开 A 小灯泡短路 0.4 1.52 灯丝电阻随温度而改变 1.2 3Ω~12Ω
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.8A；（2）28.8J， 18Ω。
23、 (1) 10V；2Ω；(2) 50W
XXXX电冰箱
额定电压
220V
工作频率
50Hz
重量
54kg
输入总功率
100W
耗电量
0.62kW·h/24h
制冷剂
R600a52
额定输入电流
0.45A
冷冻能力
11/kg24h
总有效容积
21.7L
液体名称
液体质量m/g
初温t1/℃
末温t2/℃
加热时间t/min
吸热情况“多”或“少”
甲
10
30
40
6
多
乙
10
30
40
3
少
