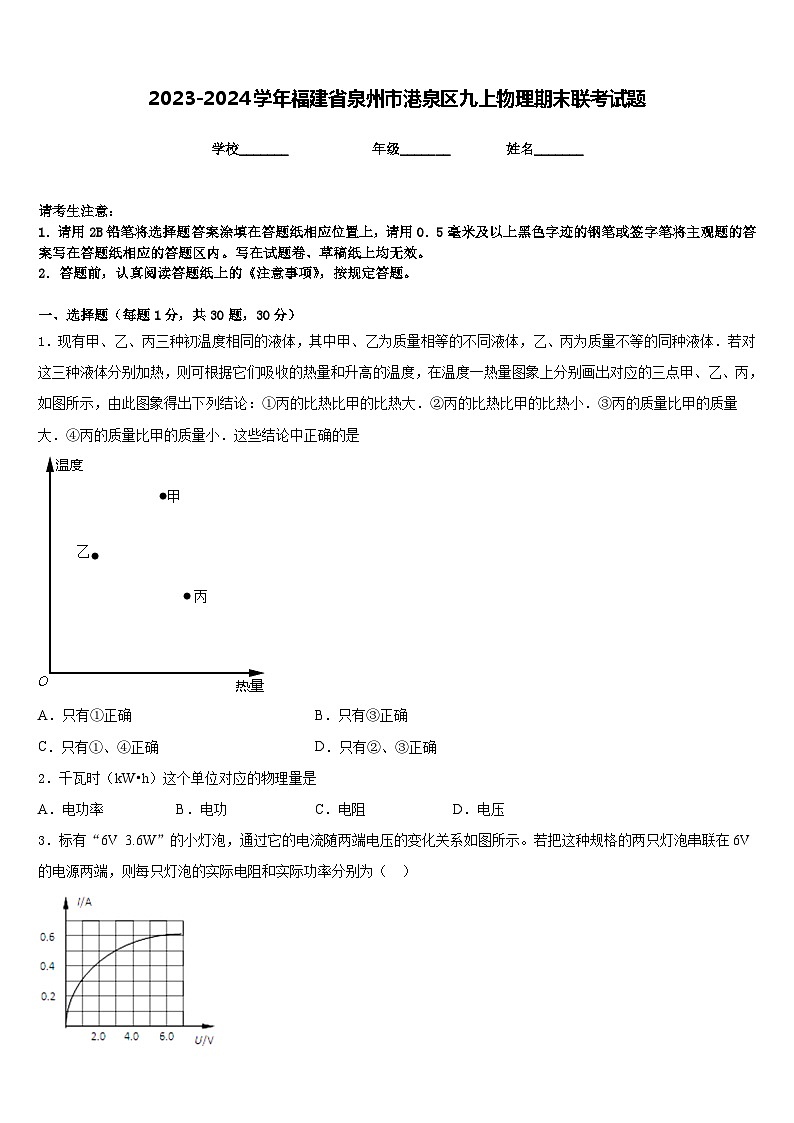

2023-2024学年福建省泉州市港泉区九上物理期末联考试题含答案

这是一份2023-2024学年福建省泉州市港泉区九上物理期末联考试题含答案，共10页。试卷主要包含了下列做法中符合安全用电原则的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．现有甲、乙、丙三种初温度相同的液体，其中甲、乙为质量相等的不同液体，乙、丙为质量不等的同种液体．若对这三种液体分别加热，则可根据它们吸收的热量和升高的温度，在温度一热量图象上分别画出对应的三点甲、乙、丙，如图所示，由此图象得出下列结论：①丙的比热比甲的比热大．②丙的比热比甲的比热小．③丙的质量比甲的质量大．④丙的质量比甲的质量小．这些结论中正确的是
A．只有①正确B．只有③正确
C．只有①、④正确D．只有②、③正确
2．千瓦时（kW•h）这个单位对应的物理量是
A．电功率B．电功C．电阻D．电压

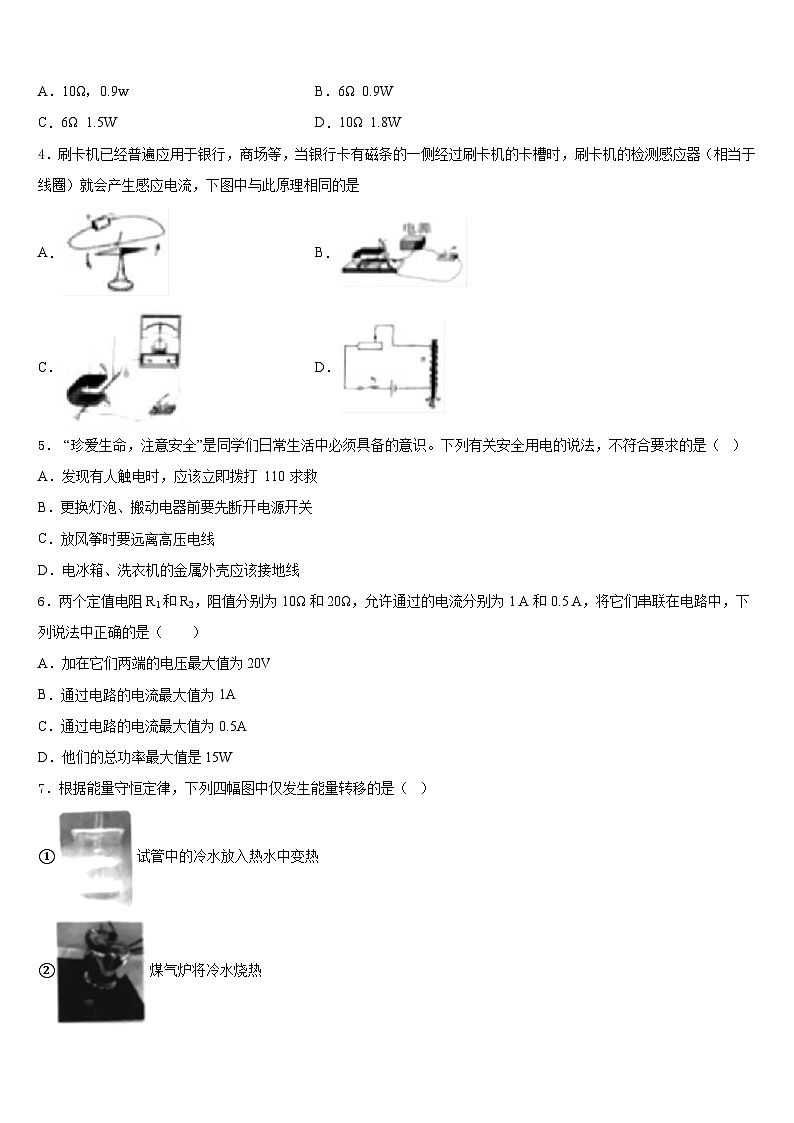

3．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示。若把这种规格的两只灯泡串联在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（ ）
A．10Ω，0.9wB．6Ω 0.9W
C．6Ω 1.5W D．10Ω 1.8W
4．刷卡机已经普遍应用于银行，商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流，下图中与此原理相同的是
A．B．
C．D．
5． “珍爱生命，注意安全”是同学们日常生活中必须具备的意识。下列有关安全用电的说法，不符合要求的是（ ）
A．发现有人触电时，应该立即拨打 110 求救
B．更换灯泡、搬动电器前要先断开电源开关
C．放风筝时要远离高压电线
D．电冰箱、洗衣机的金属外壳应该接地线
6．两个定值电阻R1和R2，阻值分别为10Ω和20Ω，允许通过的电流分别为1 A和0.5 A，将它们串联在电路中，下列说法中正确的是（ ）
A．加在它们两端的电压最大值为20V
B．通过电路的电流最大值为1A
C．通过电路的电流最大值为0.5A
D．他们的总功率最大值是15W

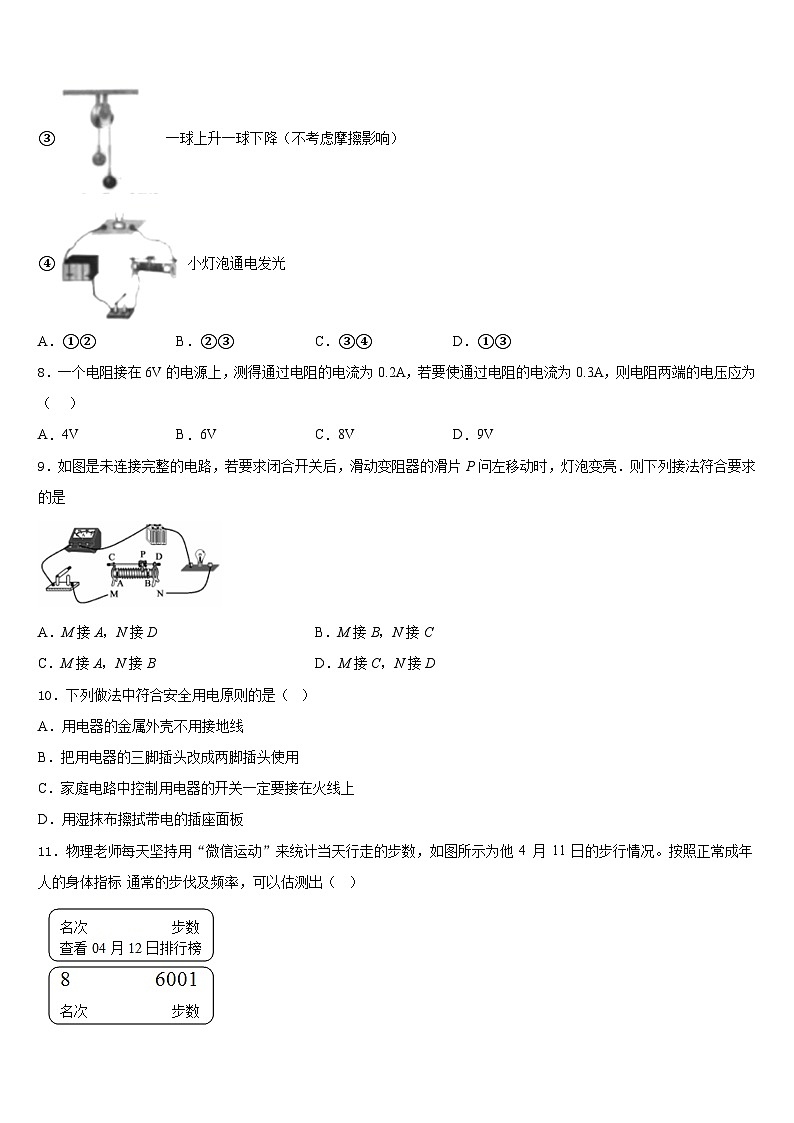

7．根据能量守恒定律，下列四幅图中仅发生能量转移的是（ ）
①试管中的冷水放入热水中变热
②煤气炉将冷水烧热
③一球上升一球下降（不考虑摩擦影响）
④小灯泡通电发光
A．①②B．②③C．③④D．①③
8．一个电阻接在6V的电源上，测得通过电阻的电流为0.2A，若要使通过电阻的电流为0.3A，则电阻两端的电压应为（ ）
A．4VB．6VC．8VD．9V
9．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P问左移动时，灯泡变亮．则下列接法符合要求的是
A．M接A，N接DB．M接B，N接C
C．M接A，N接BD．M接C，N接D
10．下列做法中符合安全用电原则的是（ ）
A．用电器的金属外壳不用接地线
B．把用电器的三脚插头改成两脚插头使用
C．家庭电路中控制用电器的开关一定要接在火线上
D．用湿抹布擦拭带电的插座面板
11．物理老师每天坚持用“微信运动”来统计当天行走的步数，如图所示为他 4 月 11 日的步行情况。按照正常成年人的身体指标 通常的步伐及频率，可以估测出（ ）
A．物理老师的质量大约为 500 kg
B．物理老师步行的平均速度大约为 10 m/s
C．物理老师当天走过的路程大约为 7 000 m
D．物理老师步行后心跳一次时间大约为 4 s
12．在如图所示的电路中，电源电压保持不变。现将电流表A1串接在电路a、b、c、d中的某一处，闭合电键S，向右移动滑动变阻器滑片P，电流表A与A1示数的比值变大，则电流表A1串接在
A．a点B．b点C．c点D．d点
二、填空题（每题5分，共4题，20分）
13．如图的电磁铁，旁边放一小磁针，当开关接a点，小磁针静止时的指向如图所示，则其N极在________（选填“C”或“D”）端。当开关改接b点时，下列特点会变化的有________（选填序号：①线圈里的电流方向；②通电螺线管的磁极位置；③小磁针静止时N极的指向）．
14．如图所示的是某地下停车场烟雾报警器的简化原理图．电源电压保持不变，R0为定值电阻，光敏电阻的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警．当有烟雾遮挡射向光敏电阻及的激光时，电压表示数________ （选填“增大”、“减小”或“不变”）；要使报警器在浓度更低的烟雾下报警，R0应选用_________（选填“更大”或“更小”）阻值的电阻．
15．如图中是接在家庭电路里的电能表。若安装时此电能表的示数为零，则从安装到现在为止，用电器所消耗的电能使电能表的转盘已转了______圈。若测得转盘在6min内转了30圈，则正在工作的用电器的总功率为________。
16．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1两端的电压为_____，R2两端的电压为_____。
三、实验题（共12分）
17．（4分）小青实验小组为了研究“温度升高时吸收热量的多少与哪些因素有关”，做了如下实验：在四个相同的烧杯中分别盛有水和煤油，并用同样的加热器加热。下表是她们的实验记录，根据实验记录回答：
(1)比较1、2记录，得出的结论是物体吸收热量的多少与______有关；
(2)比较3、4记录，得出的结论是_________；
(3)比较1、3记录，得出的结论是________。
18．（4分）小岩利用“伏安法”测量定值电阻R的阻值。
（1）请你添加一条导线，将图甲的实物图补充完整；
（_____）
（2）实验前，应_____开关，把图甲中滑动变阻器的滑片P置于最_____（选填“左”或“右”）端；
（3）检查电路连接正确后，闭合开关S，滑动变阻器的滑片P滑动到某一位置时，电压表的示数如图乙，电流表的示数如图丙，则电压表的示数为_____V，电流表的示数为_____A，电阻R的阻值为_____Ω。
19．（4分）实验探究：
（1）探究不同物质的吸热情况
（2）探究电与磁的联系
四、作图题（共16分）
20．（8分）如图甲所示，请将电源、电流表、电压表三个元件的符号填入下图电路的虚线 框内，并将电路补充完整．要求：开关 S 闭合后，电流方向如图所示，移动滑动变阻器的滑片 P，小灯泡 L 变亮时，电压表的示数变小；请将图乙中带开关的螺丝口灯泡和三孔插座正确接入电路中；根据丙图中小磁针静止时的 N、S 极，判断并标出通电螺线管的 N 极、电源的“+”极以及磁感线的方向．
（________）
21．（8分）根据如图所示的电路图，用笔划线代替导线，将如图所示的实物图连接起来。（要求:导线不能交叉。）
（_________）
五、计算题（共22分）
22．（10分）如图所示，电阻R1为10Ω，电源电压为6V，闭合开关。
（1）将滑动变阻器R的滑片移至最左端时，求电流表的示数；
（2）将滑动变阻器R的滑片移至最右端时，R消耗的电功率是R1消耗电功率的2倍，求此时电压表的示数。
23．（12分）为了测定某额定功率为1000w的电热水器的效率，物理兴趣小组的同学在热水器中加了2kg的水，让热水器正常工作，并绘制出通电加热过程中水温随时间的变化情况图，水的比热容C=4.2×103J/( kg•℃)求：
(1)加热2min，水的温度升高了多少℃?
(2)加热6min，水吸收了多少热量?
(3)电热水器的效率是指水吸收的热量与电热水器放出的热量之比，该热水器正常工作时的效率为多少?
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、C
4、C
5、A
6、C
7、D
8、D
9、A
10、C
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、D ①②③
14、增大 更大
15、60000 100W
16、7.2V 1.8V
三、实验题（共12分）
17、物体的质量 质量相同的同种液体，物体升高的温度越高物体吸收的热量越多 质量相同、升高相同的温度，物体吸收热量的多少与物质的种类有关
18、 断开 左 2.6 0.26 10
19、多 质量和升高温度 单位 线圈匝数 增加 电能转化为机械能 电动机 切割 导体运动
四、作图题（共16分）
20、1）
（2）
（3）
21、
五、计算题（共22分）
22、 (1) 0.6A；(2) 4V。
23、（1）10℃；（2）2.52×105J．（3）70﹪
烧杯号
液体
质量/g
初温/°C
末温/°C
加热时间/min
1
水
200
20
28
8
2
水
100
20
28
4
3
煤油
200
20
28
4
4
煤油
200
20
14
2
数据
用相同的电加热器给等质量的水和煤油加热测得数据如下：
升高的温度Δt/℃
20
30
40
50
加热水的时间t/s
60
90
120
150
加热煤油的时间t/s
30
45
60
75
结论
①质量相等的水和煤油，升高相同的温度，水比煤油吸收的热量___。
②一定质量的水，在温度升高时吸收的热量与它的___乘积之比，叫做水的比热容。它在数值上等于___质量的水，温度升高1℃所吸收的热量。
装置
图1
图2
图3
结论
①根据图1可知：电磁铁磁性的强弱跟___有关。滑动变阻器的滑片向左移，甲、乙吸引大头针的数目会___（填“增加”、“减少”或“不变”）。
②图2中闭合开关S，导体ab会运动，说明通电导体在磁场中要受到力的作用，这一过程中发生的能量转化是___，据此人们制成了___。
③图3中，当开关闭合，导体ab左右做___磁感线运动时，电路中会有电流产生；此过程中电流表指针会左右摆动，说明感应电流的方向与___方向有关。
