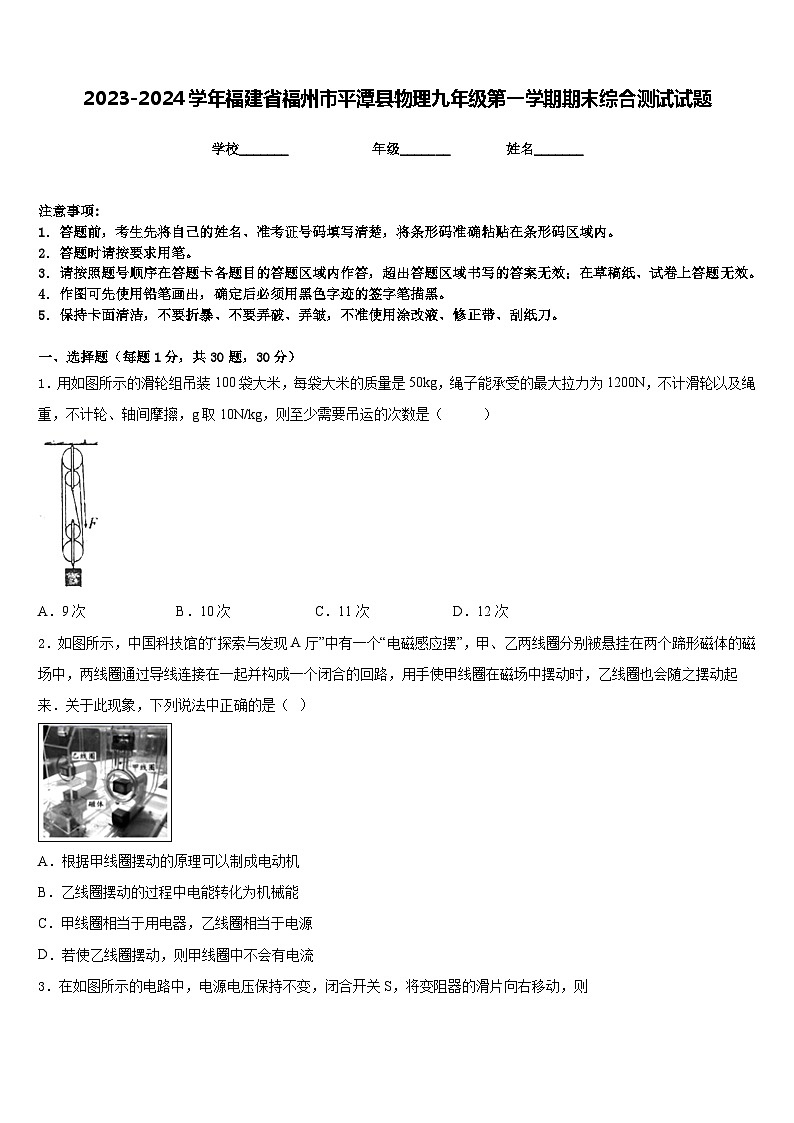

2023-2024学年福建省福州市平潭县物理九年级第一学期期末综合测试试题含答案

这是一份2023-2024学年福建省福州市平潭县物理九年级第一学期期末综合测试试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．用如图所示的滑轮组吊装100袋大米，每袋大米的质量是50kg，绳子能承受的最大拉力为1200N，不计滑轮以及绳重，不计轮、轴间摩擦，g取10N/kg，则至少需要吊运的次数是（ ）
A．9次B．10次C．11次D．12次
2．如图所示，中国科技馆的“探索与发现A厅”中有一个“电磁感应摆”，甲、乙两线圈分别被悬挂在两个蹄形磁体的磁场中，两线圈通过导线连接在一起并构成一个闭合的回路，用手使甲线圈在磁场中摆动时，乙线圈也会随之摆动起来．关于此现象，下列说法中正确的是（ ）
A．根据甲线圈摆动的原理可以制成电动机
B．乙线圈摆动的过程中电能转化为机械能
C．甲线圈相当于用电器，乙线圈相当于电源
D．若使乙线圈摆动，则甲线圈中不会有电流

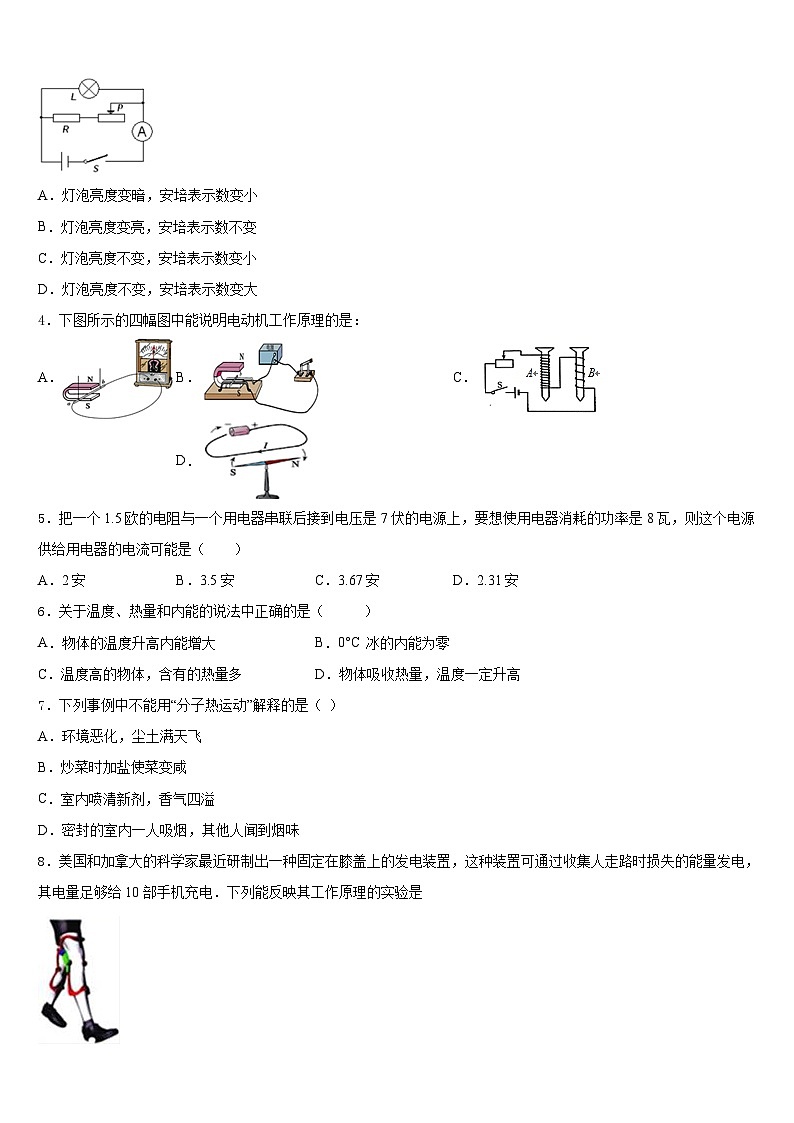

3．在如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器的滑片向右移动，则
A．灯泡亮度变暗，安培表示数变小
B．灯泡亮度变亮，安培表示数不变
C．灯泡亮度不变，安培表示数变小
D．灯泡亮度不变，安培表示数变大
4．下图所示的四幅图中能说明电动机工作原理的是：
A．B．C．D．
5．把一个1.5欧的电阻与一个用电器串联后接到电压是7伏的电源上，要想使用电器消耗的功率是8瓦，则这个电源供给用电器的电流可能是（ ）
A．2安B．3.5安C．3.67安D．2.31安
6．关于温度、热量和内能的说法中正确的是（ ）
A．物体的温度升高内能增大B．0°C 冰的内能为零
C．温度高的物体，含有的热量多D．物体吸收热量，温度一定升高
7．下列事例中不能用“分子热运动”解释的是（ ）
A．环境恶化，尘土满天飞
B．炒菜时加盐使菜变咸
C．室内喷清新剂，香气四溢
D．密封的室内一人吸烟，其他人闻到烟味
8．美国和加拿大的科学家最近研制出一种固定在膝盖上的发电装置，这种装置可通过收集人走路时损失的能量发电，其电量足够给10部手机充电．下列能反映其工作原理的实验是

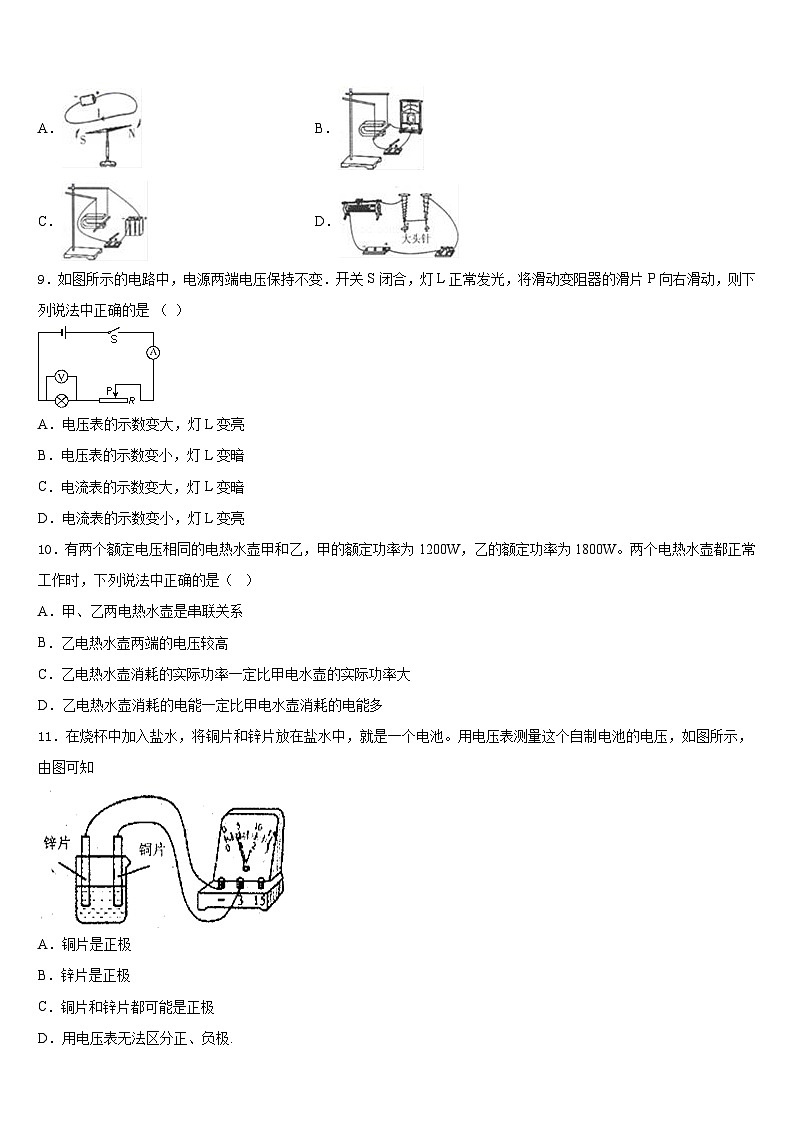

A．B．
C．D．
9．如图所示的电路中，电源两端电压保持不变．开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是 （ ）
A．电压表的示数变大，灯L变亮
B．电压表的示数变小，灯L变暗
C．电流表的示数变大，灯L变暗
D．电流表的示数变小，灯L变亮
10．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1200W，乙的额定功率为1800W。两个电热水壶都正常工作时，下列说法中正确的是（ ）
A．甲、乙两电热水壶是串联关系
B．乙电热水壶两端的电压较高
C．乙电热水壶消耗的实际功率一定比甲电水壶的实际功率大
D．乙电热水壶消耗的电能一定比甲电水壶消耗的电能多
11．在烧杯中加入盐水，将铜片和锌片放在盐水中，就是一个电池。用电压表测量这个自制电池的电压，如图所示，由图可知
A．铜片是正极
B．锌片是正极
C．铜片和锌片都可能是正极
D．用电压表无法区分正、负极.
12．如图所示，电源电压保持不变，S掷到1时，小灯泡恰好正常发光．当S由1掷到2时，下列说法正确的是
A．电流表示数变小，小灯泡正常发光
B．电压表示数不变，小灯泡发光暗淡
C．电流表示数变小，电压表示数变小
D．电压表示数不变，电流表示数变大
二、填空题（每题5分，共4题，20分）
13．石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中散布大量极细的石墨丝，由于石墨丝_____（选填“导电”或“不导电”），飘落到供电设备上会造成电路_____（选填“开路”或“短路”），从而使供电系统瘫痪。
14．用试电笔可辨别火线和零线，使氖管发光的是_____．如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____．
15．如图所示是一款“运动手环”，其主要部分是一段内置一小块磁铁的密闭空心塑料管，管外缠绕着线圈．戴着这种手环走路时，塑料管跟着手一起运动，磁铁则在管内反复运动，线圈中便会产生电流，液晶屏上就会显示出运动的步数，此过程利用了_____的原理，将_____能转化为电能．
16．如图所示为电子式电能表，它是测量电路消耗______的仪表，此时电能表的示数是______。小明将家中的电热水壶单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次.电热水壶的额定功率是____W；
三、实验题（共12分）
17．（4分）小明同学对串联电路电压规律进行了探究
（1）闭合开关，发现L1不发光，L2比较亮，电压表示数为零，则小灯泡L1的故障是_____．
（2）排除故障后，小明正确测出了L1两端的电压，在测L2两端的电压时，小明为了节省时间，打算采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．此操作可能会导致电压表出现的现象是_____．
（3）最后，小明按照正确的方法测出了L1、L2、AC之间的电压UL1=2.4V，UL2=1.4V，UAC的示数如图乙所示，读出UAC=_____V，并得出了实验的最终结论．
（4）此实验依然存在着一定的缺陷，你的改进方法是：_____．
18．（4分）小兵和同学利用图1电路来探究电流与电阻的关系，他在实验中控制电压表示数为U0不变，相关器材规格已在图中标明。
(1)请用笔画线代替导线将电路连接完整，使滑片P向右移动时，滑动变阻器接入电路的阻值增大______；
(2)完成连接后进行实验．闭合开关前，滑片P应置于最______（选填“左”或“右”）端；
(3)实验中，若无论如何调节滑动变阻器，电流表的示数几乎为零，电压表示数始终为3V。经检查发现是某根导线出现了断路，该导线是______（选填导线编号）；
(4)将电流表示数记为I，电阻箱和滑动变阻器接入电路的阻值分别记为R1和R2。当R1由10Ω更换成20Ω时，滑动变阻器的滑片应向______移动。小兵根据实验数据所绘制的I与关系图线如图2所示，由此可知：
①U0＝______V；
②若滑动变阻器的最大阻值为20Ω，则实验时电阻箱接入电路的阻值不得超过______Ω；
③可得出“在电压一定时，通过导体的电流与导体的电阻成______”的实验结论。
(5)由于电池电量不足，同学小华换用4.5V电源也做了探究电流与电阻的关系的实验，根据实验数据绘制的图像如图3所示，与图2相比，小兵发现造成两个图像不同的原因除了横轴表示的物理量不同外，还有一个主要原因是______。
19．（4分）小刚同学在“探究影响电流产生热量多少的因素”的实验中，使用了如图所示的装置。在两个相同的烧瓶中装有质量相同、初温相同的煤油，用两段电阻丝（RA＜RB）分别给两个烧瓶中的煤油加热，观察并记录两个烧瓶中温度计示数的变化情况，就可以对电流产生热量的多少进行比较。请你回答下列问题：
（1）小刚同学连接的电路是探究电流产生热量的多少与________是否有关；
（2）实验中，某一时刻两个烧瓶中温度计的示数如图所示，由此可知：________瓶中煤油吸收的热量多；
四、作图题（共16分）
20．（8分）如图，在框中画出对应的电路图。
（______）
21．（8分）按如图（a）所示的电路图，将图（b）中各元件连接起来（用笔画线表示导线）。
（____________）
五、计算题（共22分）
22．（10分）把一个标有“6V 2.4W”字样的灯泡接在9V的电源上，若使灯泡正常发光，求：
(1)应串联的电阻的阻值；
(2)整个电路所消耗的电功率。
23．（12分）如图所示，电源电压不变，只闭合开关S1，电流表示数为0.3A， S1、S2都闭合，电流表示数为1.5A，已知R1＝40Ω，求：
（1）电源电压U是多少？
（2）R2的阻值是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、C
4、B
5、A
6、A
7、A
8、B
9、B
10、C
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、导电 短路
14、火线 ab之间断路
15、电磁感应 机械
16、电能多少 318.6 1000
三、实验题（共12分）
17、短路 电压表指针反向偏转 4 换用不同规格灯泡多次实验
18、见解析 右 ② 右 2 40 反比 电阻两端控制的电压不同
19、电阻 乙
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)7.5Ω；(2)3.6W
23、（1）12V；（2）10Ω
