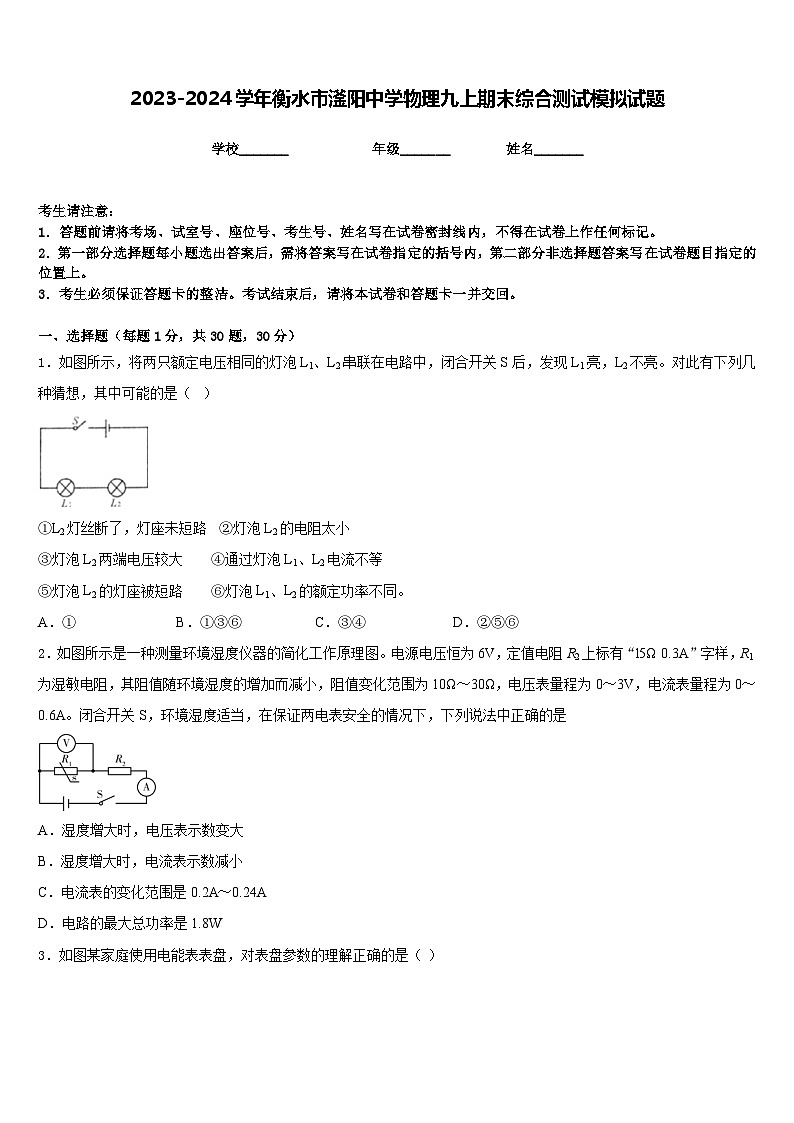

2023-2024学年衡水市滏阳中学物理九上期末综合测试模拟试题含答案

这是一份2023-2024学年衡水市滏阳中学物理九上期末综合测试模拟试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，下列做法符合安全用电要求的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮。对此有下列几种猜想，其中可能的是（ ）
①L2灯丝断了，灯座未短路 ②灯泡L2的电阻太小
③灯泡L2两端电压较大 ④通过灯泡L1、L2电流不等
⑤灯泡L2的灯座被短路 ⑥灯泡L1、L2的额定功率不同。
A．①B．①③⑥C．③④D．②⑤⑥
2．如图所示是一种测量环境湿度仪器的简化工作原理图。电源电压恒为6V，定值电阻R2上标有“l5Ω 0.3A”字样，R1为湿敏电阻，其阻值随环境湿度的增加而减小，阻值变化范围为10Ω～30Ω，电压表量程为0～3V，电流表量程为0～0.6A。闭合开关S，环境湿度适当，在保证两电表安全的情况下，下列说法中正确的是
A．湿度增大时，电压表示数变大
B．湿度增大时，电流表示数减小
C．电流表的变化范围是0.2A～0.24A
D．电路的最大总功率是1.8W

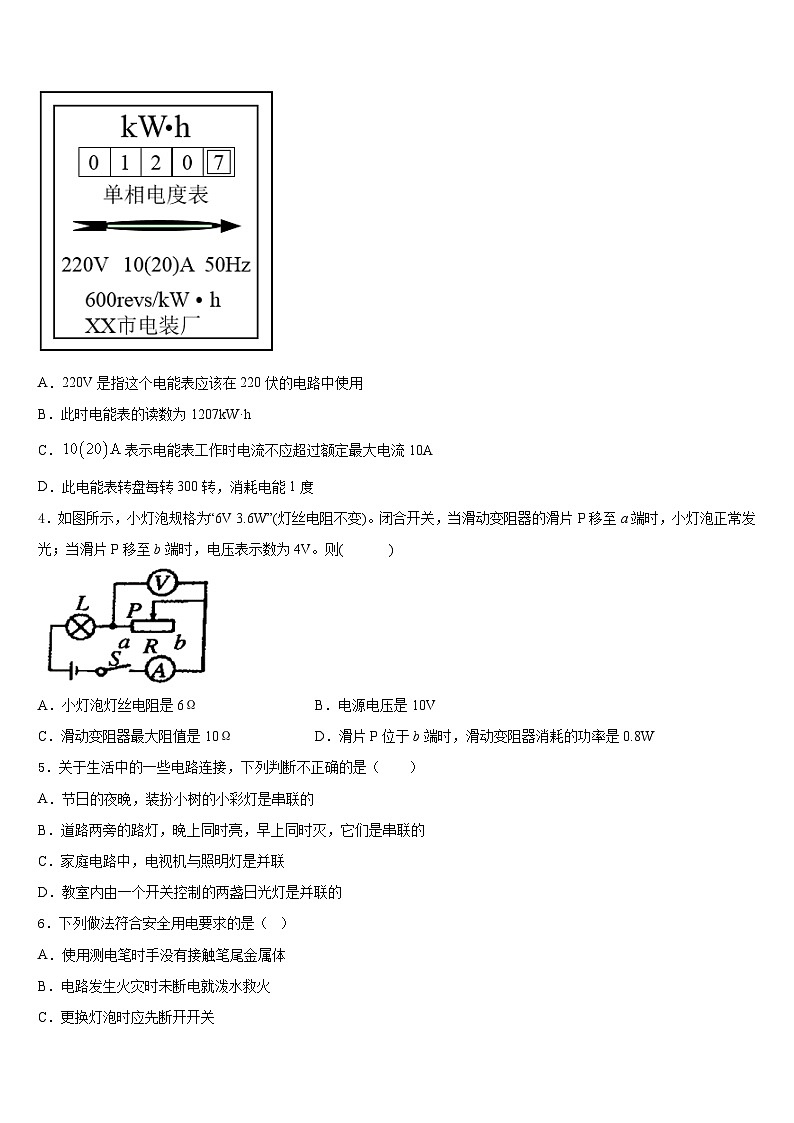

3．如图某家庭使用电能表表盘，对表盘参数的理解正确的是（ ）
A．220V是指这个电能表应该在220伏的电路中使用
B．此时电能表的读数为1207kW·h
C．表示电能表工作时电流不应超过额定最大电流10A
D．此电能表转盘每转300转，消耗电能1度
4．如图所示，小灯泡规格为“6V 3.6W”(灯丝电阻不变)。闭合开关，当滑动变阻器的滑片P移至a端时，小灯泡正常发光；当滑片P移至b端时，电压表示数为4V。则( )
A．小灯泡灯丝电阻是6ΩB．电源电压是10V
C．滑动变阻器最大阻值是10ΩD．滑片P位于b端时，滑动变阻器消耗的功率是0.8W
5．关于生活中的一些电路连接，下列判断不正确的是（ ）
A．节日的夜晚，装扮小树的小彩灯是串联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．家庭电路中，电视机与照明灯是并联
D．教室内由一个开关控制的两盏日光灯是并联的
6．下列做法符合安全用电要求的是（ ）
A．使用测电笔时手没有接触笔尾金属体
B．电路发生火灾时未断电就泼水救火
C．更换灯泡时应先断开开关
D．可以用湿手去拔用电器的插头

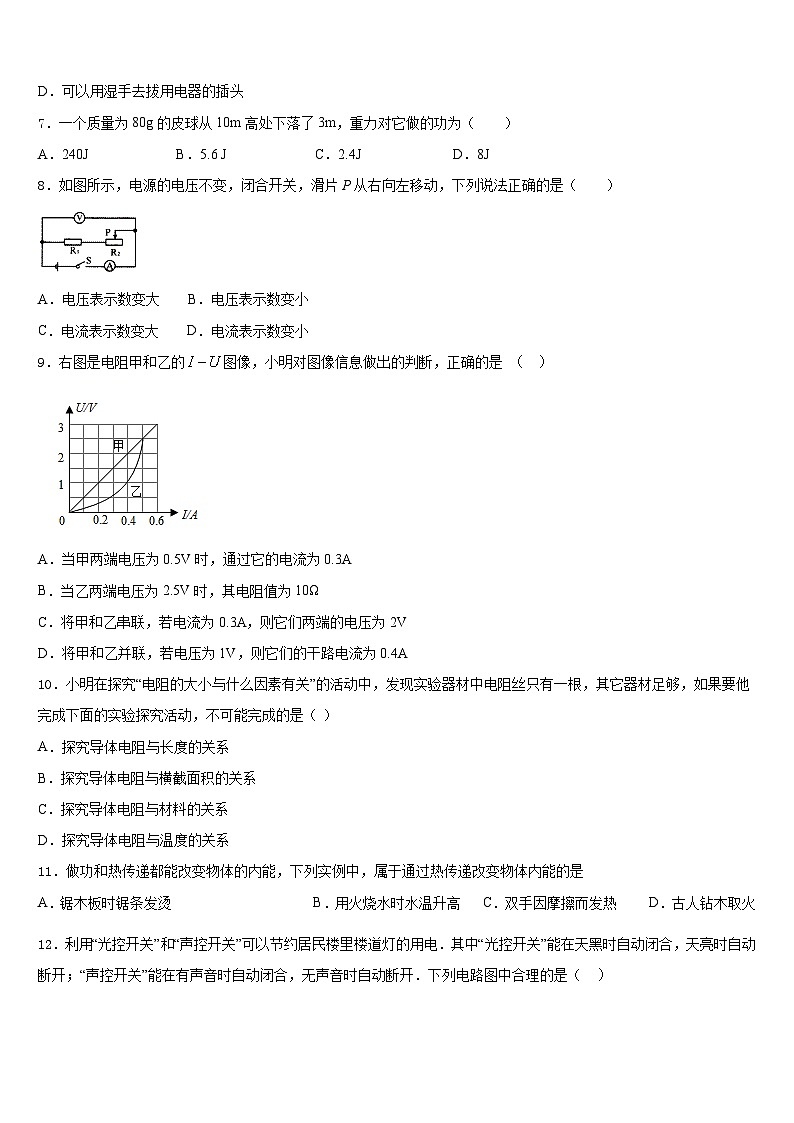

7．一个质量为80g的皮球从10m高处下落了3m，重力对它做的功为（ ）
A．240JB．5.6 JC．2.4JD．8J
8．如图所示，电源的电压不变，闭合开关，滑片P从右向左移动，下列说法正确的是（ ）
A．电压表示数变大 B．电压表示数变小
C．电流表示数变大 D．电流表示数变小
9．右图是电阻甲和乙的图像，小明对图像信息做出的判断，正确的是 （ ）
A．当甲两端电压为0.5V时，通过它的电流为0.3A
B．当乙两端电压为2.5V时，其电阻值为10Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A
10．小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，不可能完成的是（ ）
A．探究导体电阻与长度的关系
B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系
D．探究导体电阻与温度的关系
11．做功和热传递都能改变物体的内能，下列实例中，属于通过热传递改变物体内能的是
A．锯木板时锯条发烫 B．用火烧水时水温升高 C．双手因摩擦而发热 D．古人钻木取火
12．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电．其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开．下列电路图中合理的是（ ）
A． B． C． D．
二、填空题（每题5分，共4题，20分）
13．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是______（选填“串联”或“并联”）的．工作时间长了，外壳发烫，是由于电能转化成了_____能．
14．电视机的遥控器可以发射一种不可见光，这种不可见光是________，有时，不把它对准电视机，对着墙壁按按钮也能控制电视机，（如图），说明这种光线也和可见光一样，能发生________现象．
15．生活中用铁锅加热食用油，食用油的温度很快升高，这是通过__________的方式增加了食用油的内能；用热油炒菜时，远远的就闻到炒菜的香味，这是由于分子在永不停息的做无规则________；我国北方楼房中的“暖气”用水作为介质，这是因为水的________较大。
16．在研究物质的导电性时，采用如图所示的实验电路，用酒精灯对着取自白炽灯的玻璃芯柱加热，灯泡L会慢慢亮起，此时电压表的示数变_________，此时玻璃芯柱为_________（填“导体”或“绝缘体”）假设灯泡的电阻不变。
三、实验题（共12分）
17．（4分）小明同学在探究“电流通过导体产生热的多少与什么因素有关”时采用图所示的实验装置.请仔细观察甲、乙两图.
（1）实验是通过观察两个U形管中______的变化来比较电流通过电阻丝产生的热量的多少.
（2）你认为甲图所示的装置是用来研究电流听过电阻丝产生的热量与______的关系.
（3）乙图所示的装置是用来研究电流通过电阻丝产生的热量与______的关系.
（4）通电一段时间，发现其中一个U形管液面高度几乎不变，则出现该现象的原因可能是______.
18．（4分）小明在“探究电流通过导体产生热量的多少与什么因素有关”时，采用了如图所示实验装罝，其中a、b、c、d四个相同的容器均装有电阻丝，且均密闭了等量空气并与U形管紧密相连，实验前U形管两端液面相平，将1、2和3、4导线分别接到电源两端：
(1)在实验过程中，通过观察U形管中液面的_________变化来比较电流通过电阻丝产生热量的多少，这种科学探究方法称之为_________法；
(2)如图甲所示的装置是用来研究电流通过电阻丝产生的热量与_________的关系，在实验过程中，小明还发现了一个现象：当U形管中的液面上升时，用手触摸导线1或2，发现导线都几乎没有温度变化，造成该现象的原因是，导线与电阻丝串联，电阻越小产生的热量越_________（选填“多”或“少”）；
(3)由图丙所示，电流表的示数为_________A，在这种情况下，甲图中右侧容器中定值电阻在10s内产生的热量是_________；
(4)如图乙所示的装置是用来研究电流通过电阻丝产生的热量与_________的关系，分析图乙的实验现象，可以得出的结论是在电阻和通电时间相同时，通过导体的电流越_________，导体产生的热量越多。
19．（4分）在探究“串联电路电压的关系”时，
（1）如图甲所示，连接电路时，开关应_______。
（2）某次测量AB间电压时，电压表示数如图乙所示，为_____ V, 此时指针偏转角度太小，为减小误差，接下来正确的操作应该是_____________。
（3）在测L2两端的电压时，保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压，这样操作_______（选填“能”或“不能”）测出L2两端的电压。
（4）小明分别测出AB、BC、AC间的电压并记录在表格中，马上分析实验数据得出数据是串联电路中电源两端电压等于各用电器两端电压之和，这样得出结论是________（选填 “科学”或“不科学”）。为了得出串联电路电压关系的普遍规律，还应该选择_______ （选填 “相同”或“不同”）规格的小灯泡进行多次实验。
四、作图题（共16分）
20．（8分）如图是发光二极管与通电螺线管串联的部分电路，闭合开关后，发光二极管可以发光．请在图中标出通电螺线管的N极及导线中电流的方向．
（_________）
21．（8分）请根据图中电路实物图在答题卡的虚线框中画出相应的电路图。
（_____）
五、计算题（共22分）
22．（10分）一灯泡标有“PZ220V 100W”，求：
（1）正常工作电流为多大？
（2）电阻为多大？
23．（12分）如图是常见的电动自行车和家用小轿车，电动自行车利用电动机提供动力轿车利用汽油机获得动力。（q汽油＝4.6×107kg，ρ汽油＝0.71×103kg/m3）。请回答：
（1）小明骑电动自行车（蓄电池标有“36V 10A•h”）在水平路面上以5m/s的速度匀速行驶时。牵引力是20N，电动机的效率是80%，行驶20min。求通过电动机线圈的电流，（计算结果精确到0.1A）
（2）一辆总质量为2t的家用轿车，以70km/h的速度匀速行驶时所受阻力为车重的0.04倍，其百公里油耗为10L，求该汽车发动机的效率。（g＝10N/kg）
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、A
4、D
5、B
6、C
7、C
8、C
9、C
10、C
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、并联 内
14、红外线 反射
15、热传递 运动 比热容
16、大 导体
三、实验题（共12分）
17、液面高度差 电阻 电流 气密性不好
18、高度差 转换 电阻大小 少 2 400J 电流大小 大
19、断开 1.5V 断开开关，把15V接线柱上的接线改接到3V的接线柱上 不能 不科学 不同
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.45A；（2）484Ω。
23、（1）3.5A（2）24.5%
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
