2023-2024学年辽宁省锦州黑山县物理九上期末检测试题含答案

这是一份2023-2024学年辽宁省锦州黑山县物理九上期末检测试题含答案，共9页。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．在下列四个实例中，与“水的比热容较大”这一特性无关的是
A．用循环水冷却汽车的发动机
B．夏天在马路上洒水可以降温
C．沿海地区比沙漠昼夜温差小
D．暖气管道中用热水散热供暖
2．四位同学根据小磁针静止时的指向画出的磁极和磁感线方向，其中正确的是( )
A．B．
C．D．
3．小林同学学习完滑动变阻器的知识后，自己设计了如图的电路。如将图中滑动变阻器的滑片向右慢慢移动，观察各电表的示数变化，下列判断正确的是（ ）
A．电流表示数都变小，电压表示数变大
B．电流表、电压表示数都不变
C．电流表A1示数变大，电压表示数不变
D．电流表A1和电压表示数都不变

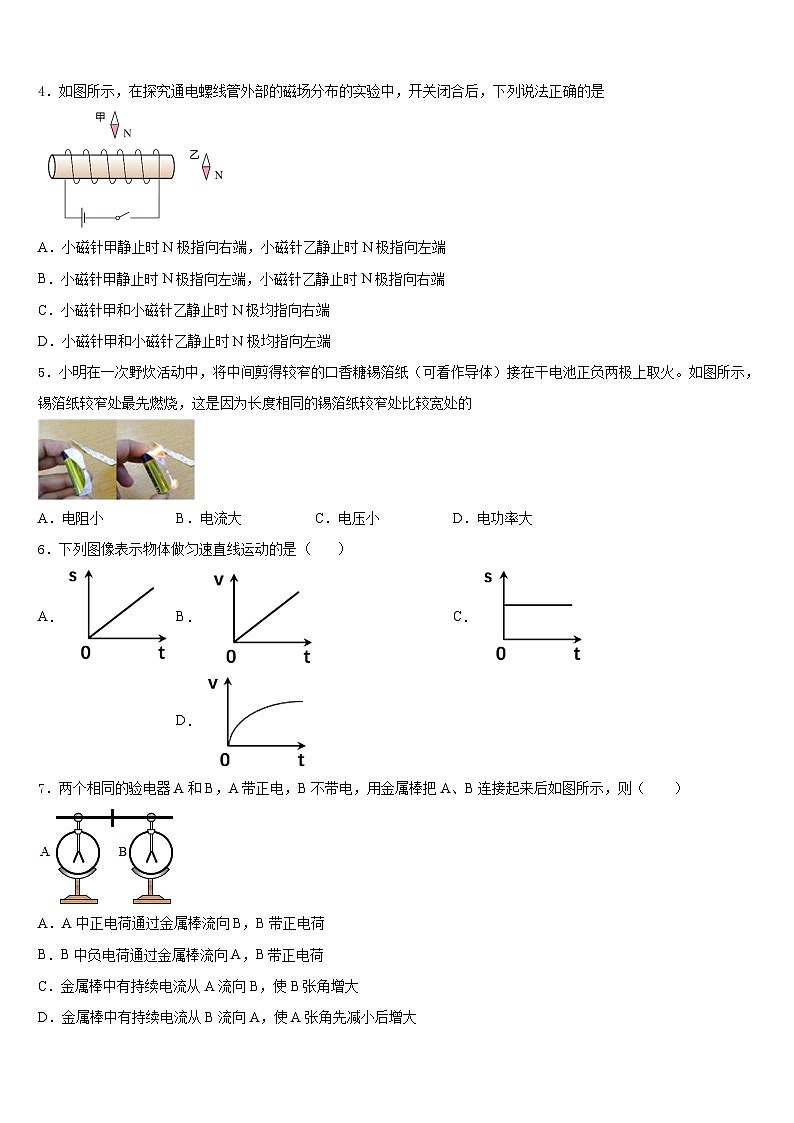

4．如图所示，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是
A．小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端
B．小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端
C．小磁针甲和小磁针乙静止时N极均指向右端
D．小磁针甲和小磁针乙静止时N极均指向左端
5．小明在一次野炊活动中，将中间剪得较窄的口香糖锡箔纸（可看作导体）接在干电池正负两极上取火。如图所示，锡箔纸较窄处最先燃烧，这是因为长度相同的锡箔纸较窄处比较宽处的
A．电阻小B．电流大C．电压小D．电功率大
6．下列图像表示物体做匀速直线运动的是（ ）
A．B．C．D．
7．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（ ）
A．A中正电荷通过金属棒流向B，B带正电荷
B．B中负电荷通过金属棒流向A，B带正电荷
C．金属棒中有持续电流从A流向B，使B张角增大
D．金属棒中有持续电流从B流向A，使A张角先减小后增大
8．在如图所示的电路中，闭合开关S，能用电压表测量L2两端电压的是( )
A．B．C．D．
9．一台家用彩电正常工作时的电功率最接近于( )
A．1 WB．10 WC．100 WD．1000 W
10．图所示电路中，电源两端电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关S后，在滑片P向右滑动的过程中，下列判断正确的是（ ）
A．电流表A示数变小，电压表V1示数变小，V2示数变大
B．电流表A示数变小，电压表V1示数变大，V2示数不变
C．电流表A示数变大，电压表V1示数变小，V2示数不变
D．电流表A示数变小，电压表V1示数不变，V2示数变小
11．关于生活用电常识，下列符合要求的是
A．用铜丝代替保险丝B．三脚插头的用电器也可以插入两孔插座
C．不要用湿手拔热水器的插头D．家庭电路中开关接在火线或零线上都可以
12．如图所示的电路，当开关S闭合后（ ）
A．若甲表是电压表，乙表是电流表，则电阻R1、R2并联
B．若甲表是电流表，乙表是电流表，则电阻R1、R2串联
C．若甲表是电压表，乙表是电压表，则电阻R1、R2串联
D．若甲表是电流表，乙表是电压表，则电阻R1、R2并联
二、填空题（每题5分，共4题，20分）
13．某同学家的电能表月初的示数是，正常供电30天后，电能表的示数为．则该同学家本月用电_____kW·h，合_____J。
14．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为____V，滑片P移动到中点时，R1的功率为______W．
15．如图所示，电源电压保持不变，电阻R1＝3R2，只闭合开关S1，电流表的示数为I1；闭合开关S1、S3，断开S2，此时电流表的示数______I1（选填“大于”、“小于”或“等于”）。若只闭合开关S2，断开S1、S3，电流表的示数为I2 ，则I1:I2=______，此时电压表测量的是_______两端的电压（选填“R1”、“R2”或“电源”）。
16．在跳板跳水这一运动项目中，运动员在向下压跳板的过程中（如图），跳板由于发生_____（选填“弹性”或“塑性”）形变，从而产生_____（选填“向上”或“向下”）的弹力．
三、实验题（共12分）
17．（4分） “测量未知定值电阻 的阻值”实验中，请回答如下问题：
（1）请按图的电路图连接对应的实物图__________．

（2）闭合开关前，滑动变阻器的滑片P应移至________（填“a”或“b”）端；用开关试触发现电流表．电压表分别出现了如图a、b所示情况，则电流表产生此现象的原因是________；电压表产生此现象的原因是________．

（3）实验时，若要让电流表示数变大，滑动变阻器的滑片P应向________端滑动．（填“a”或“b”）
（4）小明将电压表、电流表改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图所示，则电压表的读数是____ V，电流表的读数是______A，被测电阻Rx的阻值是____ Ω．

（5）小明为全班首先获得测得结果而高兴，准备整理实验器材结束实验．你认为他们的实验真的结束了吗？你会给他们提出什么建议呢？ ________．
（6）在本实验中，移动变阻器的滑片P，主要是改变__________．
A．电池的电压 B．滑动变阻器的电流 C．R两端的电压 D．R的电阻
18．（4分）如下图所示是“探究电流的大小与哪些因素有关”的实验电路图。
(1)连接电路前，开关必须_____；
(2)实验开始时，滑动变阻器的作用是_____。在探究通过导体的电流与导体两端电压关系时，应保持定值电阻_____不变，此时滑动变阻器的作用是_____；
(3)在探究通过导体的电流与导体电阻关系时，得到实验数据记录如下表，根据表中的实验数据，在图丙中画出电流随电阻变化的图像；
（________）
(4)分析表中数据及图像可得出结论：_____。
19．（4分）小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为、、、、。
(1)请根据电路图（图甲）将图乙所示的实物电路连接完整（导线不允许交叉）；
（________）
(2)实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象；
①由图象可以得出结论：电压一定时，____________________________；
②上述实验中，小明用的电阻做完实验后，断开开关，将滑动变阻器的滑片移到最左端，然后将的电阻接入电路，闭合开关，移动滑片，使电压表示数为______V时，读出电流表的示数；
(3)为完成整个实验，应该选取最大阻值不小于______的滑动变阻器。
四、作图题（共16分）
20．（8分）如图所示，请按照电源的正负极在图中标注出磁感线的方向、小磁针的N、S极。
21．（8分）根据电源“+、一”极，标出小针静止时的N极，以及螺线管磁感线的方向。
（_____）
五、计算题（共22分）
22．（10分） “五一”黄金周，征征和妈妈到无锡旅游，买了一只宜兴茶壶，如图所示．她听说宜兴茶壶是用宜兴特有的泥土材料制成的，很想知道这种材料的密度．于是她用天平测出壶盖的质量为，再把壶盖放入装满水的溢水杯中，测得溢出水的质量是．
（1）请你帮征征算出这种材料的密度是多少？
（2）若测得整个空茶壶的质量为165g，则该茶壶所用材料的体积为多大？
23．（12分）某人乘坐出租车在平直公路上匀速行驶，出租车的牵引力为3×103N，图为他乘车到达目的地时的车费发票。求：
（1）出租车行驶的时间和速度；
（2）出租车在这段时间内所做的功；
（3）假如出租车从平直公路开入一段斜坡公路时，司机必须减档减速匀速行驶，才能把车开上斜坡。请用公式进行简单的分析。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、D
4、B
5、D
6、A
7、B
8、C
9、C
10、B
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、21 7.56107J
14、6 1.8
15、等于 4:3 R2
16、弹性； 向上。
三、实验题（共12分）
17、 电流表所选量程较小 电压表的正负接线柱接反了 没有；多次实验，求平均值，较少所测电阻误差 BC
18、断开 保护电路 阻值 改变定值电阻两端电压 导体两端的电压一定时，通过导体的电流与导体的电阻成反比
19、 导体中的电流与电阻成反比 2.5 35
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）3×103 kg/m3 （2）55 cm3
23、（1）20m/s；（2）1.8×107J；（3）见解析
实验序号
1
2
3
4
电流R/Ω
5
10
15
20
电流I/A
0.6
0.3
0.2
0.15
