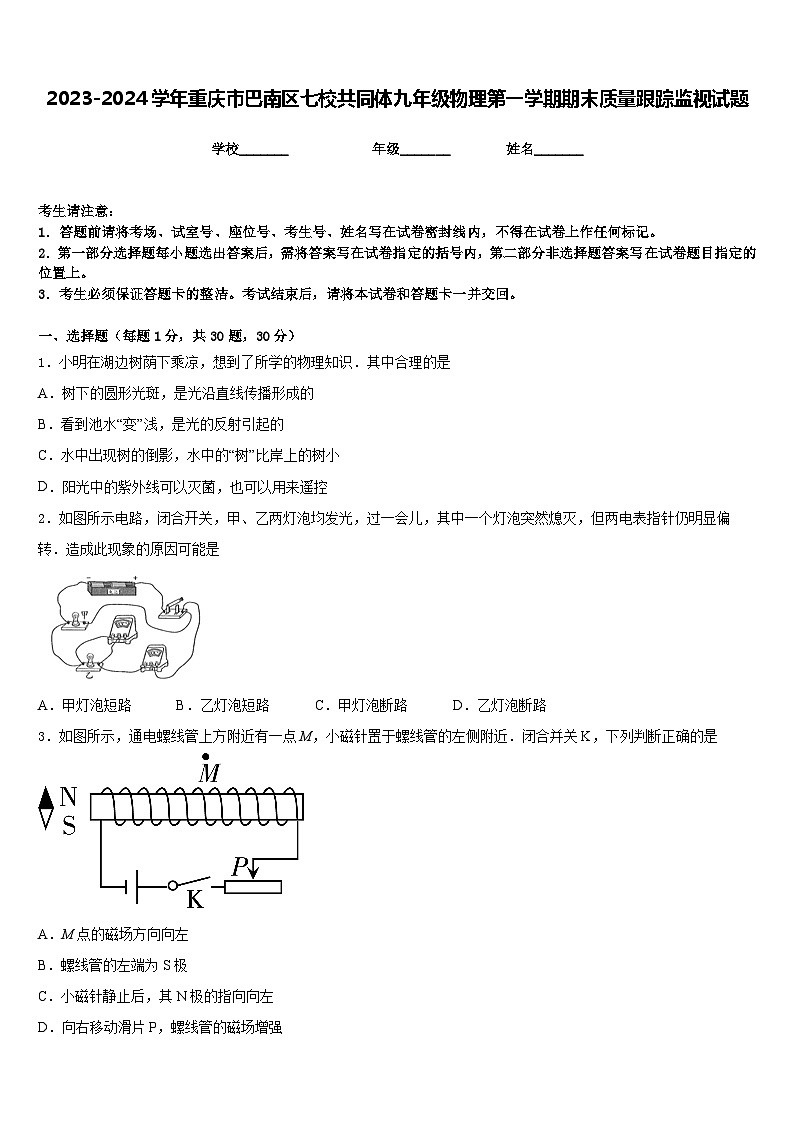

2023-2024学年重庆市巴南区七校共同体九年级物理第一学期期末质量跟踪监视试题含答案
展开
这是一份2023-2024学年重庆市巴南区七校共同体九年级物理第一学期期末质量跟踪监视试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．小明在湖边树荫下乘凉，想到了所学的物理知识．其中合理的是
A．树下的圆形光斑，是光沿直线传播形成的
B．看到池水“变”浅，是光的反射引起的
C．水中出现树的倒影，水中的“树”比岸上的树小
D．阳光中的紫外线可以灭菌，也可以用来遥控
2．如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转．造成此现象的原因可能是
A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路D．乙灯泡断路
3．如图所示，通电螺线管上方附近有一点M，小磁针置于螺线管的左侧附近．闭合并关K，下列判断正确的是
A．M点的磁场方向向左
B．螺线管的左端为S极
C．小磁针静止后，其N极的指向向左
D．向右移动滑片P，螺线管的磁场增强
4．小敏同学在做电学实验时按照如图所示的电路将电学器材连接，她使用的电流表量程为 0~0.6A，电压表的量程为 0~3V，电源两端的电压为 6V 且保持不变，电阻 R 的阻值为 10Ω，允许消耗的最大电功率为 0.9W；滑动变阻器 R0 的最大阻值为 20Ω，允许通过的最大电流为 0.5A；将开关 S 闭合后，要保证电路中各个元件正常工作，以下说法正确的是（ ）
A．通过电阻 R 的电流最大值为 0.4A
B．滑动变阻器接入电路的最小值为 5Ω
C．电压表示数最大的变化量为 1V
D．电路的最大总功率为 3W
5．如图所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（ ）
A．该实验装置是为了探究电流产生的热量与电阻的关系
B．该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少
C．不改变导线的连接方式，将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系
D．不改变导线的连接方式，将右边容器上方的5Ω电阻丝也放入右边容器内，就可以探究电流产生的热量与电阻的关系
6．现有L1“6V 3W”和L2“6V 9W”两只小灯泡，若将两灯串联接人电源电压为12V的电路中，假设灯泡电阻不变．下列说法正确的是
A．两灯均能正常发光B．两灯的额定电流相同
C．灯L1可能被烧毁D．灯L2可能被烧毁
7．关于内能和温度的关系，下列说法正确的是（ ）
A．0℃的冰块内能为零B．物体温度升高时内能增加
C．温度高的物体，内能一定大D．物体温度不变，其内能一定不变
8．一位中学生沿教学大楼的楼梯匀速登高了3m，该学生登楼做的功最接近于（ ）
A．1500J
B．150J
C．15J
D．1.5J
9．如图四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是（ ）
A．图①研究电磁感应现象B．图②研究电磁铁磁性强弱与线圈匝数的关系
C．图③说明电动机原理D．图④说明发电机原理
10．为了纪念欧姆的杰出贡献， 人们将他的名字作为一个物理量的单位 ， 这个物理量是
A．功B．电阻C．电流D．功率
11．如图所示电路，电源电压不变，当滑动变阻器的滑片P从中点向右端移动的过程中，电流表和电压表示数的变化情况是
A．电压表示数减小，电流表A1示数增大，电流表A2示数增大；
B．电压表示数增大，电流表A1示数不变，电流表A2示数减小；
C．电压表示数不变，电流表A1示数减小，电流表A2示数减小；
D．电压表示数不变，电流表A1示数不变，电流表A2示数增大。
12．关于内能、温度、热量三者的关系，下列说法正确的是
A．物体吸收热量，温度一定升高
B．物体的温度升高，内能一定增大
C．物体温度越低，所含的热量越少
D．热量都是从内能多的物体传递给内能少的物体
二、填空题（每题5分，共4题，20分）
13．如图所示，闭合开关，将滑动变阻器滑片向左滑动，弹簧将_____（选填“伸长”或“缩短”）．如果用电流表替代虚线框内仪器，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是_____现象．
14．物理学上，电路中形成电流时把_____电荷定向移动的方向规定为电流的方向。
15．用动滑轮匀速向上提升重物，物体重18N，所用拉力为10N，不计绳重和摩擦，则动滑轮重为______N，此时该装置的机械效率为______。
16．（1）近几年中国动车发展迅猛，我国自行研制的动车组采用了许多节能方法，其中之一为“再生制动”，在车速从200km/h减到90km/h的速度过程中，不采用机械刹车而是关闭电源，由于动车具有惯性仍将继续行驶，把动车组的_____能转化为_____能。它的工作原理如图所示闭合电路的一部分导体做切割磁感线运动，观察到灵敏电流计的指针发生偏转，导体中能产生感应电流，_____机就是利用这种原理制成的。
（2）闭合开关后，要想使电路中形成感应电流，铜棒ab应_____运动（选填“上下”或“左右”）。
（3）要使电流表指针偏转方向发生改变，可以采取的方法有_____（答出一种方法即可）。
三、实验题（共12分）
17．（4分）小明利用如图1所示的电路测定小灯泡的额定功率。所用器材：小灯泡（标“2.5V 0.3A”的字样），电池组（二节干电池串联，电压为3V），电压表一块，滑动变阻器（，2A），定值电阻（），开关三个和导线若干。
(1)按照图1所示的电路图连接电路，闭合开关前，应将变阻器滑片滑到________（选填“左”或“右”）端；
(2)连接完电路后：小明只闭合S、S1时移动滑片P，电压表示数发生改变；只闭合S、S2时，移动滑片P，小灯泡不发光。于是小明用电压表进行电路故障检测，把电压表并联在某电路元件两端，测试结果如表所示，则电路中一定存在的故障是________（填写选项字母）；
A．灯泡L处断路 B．灯泡L处短路 C．开关S处断路
①只闭合S、S2，移动滑片P，使电压表的示数为2.5V，这时灯泡的实际电功率是________W；
②小明通过课外学习知道，干电池有一定的电阻，我们需要用它的“电压U”和“电阻r”两个物理量来描述它（如图2所示）。于是小红在小明完成步骤①后，将电压表并联在电池组两端，保持滑片P的位置不变，只闭合S、S1时，读出电压表示数为2.55V，则小明实验中所用电池组的电阻r是________。
18．（4分）用纸餐盘、纸杯和吸管按照如图方式粘合在一起做成“纸杯船”，将其放入水池中。
(1)往纸杯里倒些水，水从吸管喷出时，纸杯船就会前进，这一过程____对纸杯船做功。(池中水、喷出的水)
(2)纸船前进所获得的动能是由杯中水的__________能转化而来。
19．（4分）根据“探究杠杆平衡的条件”实验要求，完成下列各小题；
（1）某同学在调节杠杆水平位置平衡前，杠杆静止时的位置如图甲所示，此时杠杆_______（选填“是”或“不是”）处于平衡状态；
（2）在已经调节好平衡的杠杆上挂上钩码，所处的状态如图乙所示，此时他应移动________（选填“平衡螺母”或“钩码”），使杠杆在水平位置平衡，实验中他改变钩码的个数及位置，进行了多次测量，其目的是_____________________；
（3）如图丙所示，为寻找杠杆的平衡条件，也可以在已经调节好平衡的杠杆上A点悬挂2个钩码，用弹簧测力计竖直向上拉杠杆，该拉力可以作用在_______点（从“B”、“C”两个位置中选择满足要求的位置）；
（4）在分析实验误差时，某同学整理了以下四个因素，其中不能带来实验误差的是______
A．铁架台自身重力较大
B．钩码磨损程度不同
C．悬挂钩码的绳索有重力
D．杠杆与转轴之间有摩擦
四、作图题（共16分）
20．（8分）在图中用笔连线代替导线，把电路元件连接起来。要求：滑动变阻器滑片向左移动时，灯泡（额定电压为2.5V）变亮，电压表的示数变大。
（_____）
21．（8分）如图所示，一个有冷、热两挡的电吹风，其中A是电动机，B是电热丝，C是接照明电路的插头，请你按照要求完成电路图。要求：只闭合S1吹冷风；只闭合S2既无风又不发热；同时闭合S1、S2吹热风。
（______）
五、计算题（共22分）
22．（10分）常德的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。如图甲电暖器有“高温、中温、低温”三挡，铭牌见下表（“中温”挡功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。当S、S1闭合，S2断开时电暖器为“低温”挡。（R1＞R2）求：
（1）R1的阻值；
（2）“中温”挡正常工作时电路中的电流；
（3）若室内空气质量为50kg，用该电暖器的“高温”挡正常工作10min，放出热量的 50%被室内空气吸收，那么可使室内气温升高多少？（空气的比热容为1.1×103J/（kg•℃））
23．（12分）如图甲所示的电路，电源电压为6V，灯泡L1和L2均标有“6V 6W“字样，其电流随电压变化的曲线均如图乙，问：
（1）如果同时只闭合开关S1、S2，求此时电路消耗的总功率是多少？
（2）如果只闭合开关S2，求此时电流表的示数。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、C
4、C
5、D
6、C
7、B
8、A
9、B
10、B
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、伸长 电磁感应
14、正
15、2
16、机械能 电能 发电机 左右 改变磁场方向或对调磁极
三、实验题（共12分）
17、右 C 0.75 1.5
18、喷出的水 动
19、是 钩码 寻找普遍规律 B A
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)110Ω；(2)5.5A；(3)9℃。
23、（1）6W；（2）0.7A。
测试元件
灯泡L
开关S
电压表
无示数
有示数
XX牌电暖器
额定电压
220V
额定功率
低温挡
440W
中温挡
高温挡
1650W
频率
50Hz
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．小明在湖边树荫下乘凉，想到了所学的物理知识．其中合理的是
A．树下的圆形光斑，是光沿直线传播形成的
B．看到池水“变”浅，是光的反射引起的
C．水中出现树的倒影，水中的“树”比岸上的树小
D．阳光中的紫外线可以灭菌，也可以用来遥控
2．如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转．造成此现象的原因可能是
A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路D．乙灯泡断路
3．如图所示，通电螺线管上方附近有一点M，小磁针置于螺线管的左侧附近．闭合并关K，下列判断正确的是
A．M点的磁场方向向左
B．螺线管的左端为S极
C．小磁针静止后，其N极的指向向左
D．向右移动滑片P，螺线管的磁场增强

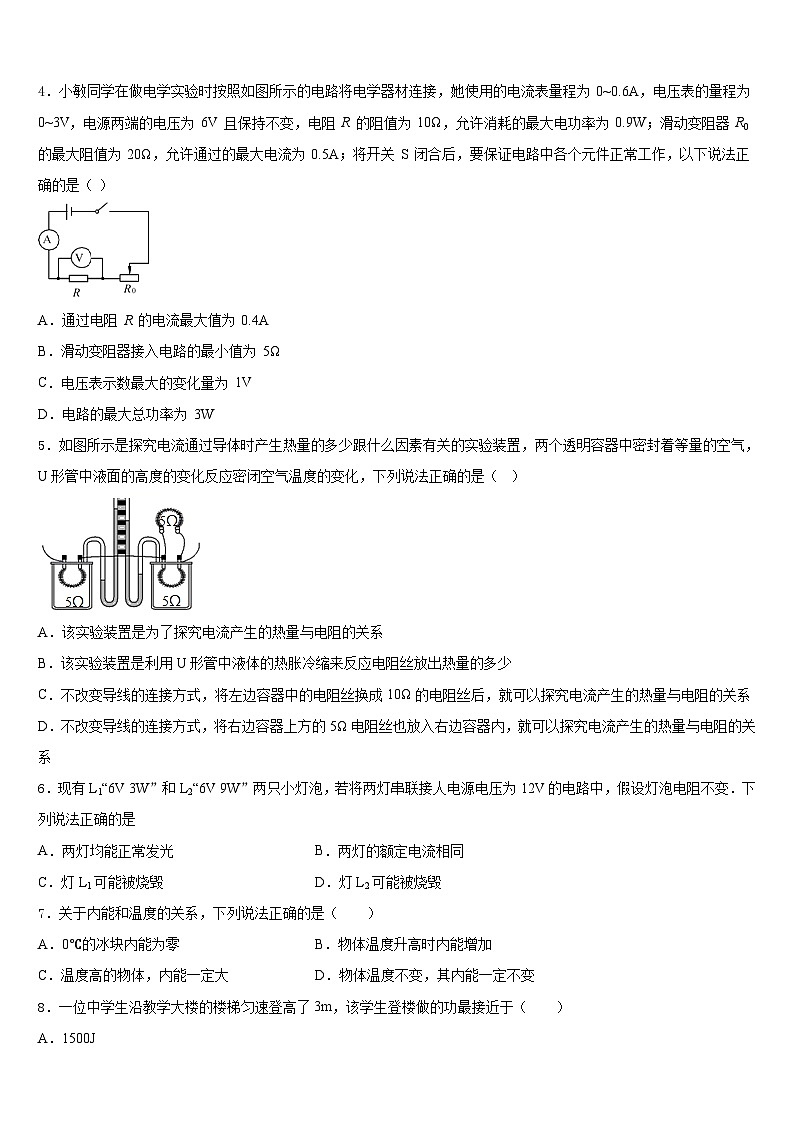

4．小敏同学在做电学实验时按照如图所示的电路将电学器材连接，她使用的电流表量程为 0~0.6A，电压表的量程为 0~3V，电源两端的电压为 6V 且保持不变，电阻 R 的阻值为 10Ω，允许消耗的最大电功率为 0.9W；滑动变阻器 R0 的最大阻值为 20Ω，允许通过的最大电流为 0.5A；将开关 S 闭合后，要保证电路中各个元件正常工作，以下说法正确的是（ ）
A．通过电阻 R 的电流最大值为 0.4A
B．滑动变阻器接入电路的最小值为 5Ω
C．电压表示数最大的变化量为 1V
D．电路的最大总功率为 3W
5．如图所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（ ）
A．该实验装置是为了探究电流产生的热量与电阻的关系
B．该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少
C．不改变导线的连接方式，将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系
D．不改变导线的连接方式，将右边容器上方的5Ω电阻丝也放入右边容器内，就可以探究电流产生的热量与电阻的关系
6．现有L1“6V 3W”和L2“6V 9W”两只小灯泡，若将两灯串联接人电源电压为12V的电路中，假设灯泡电阻不变．下列说法正确的是
A．两灯均能正常发光B．两灯的额定电流相同
C．灯L1可能被烧毁D．灯L2可能被烧毁
7．关于内能和温度的关系，下列说法正确的是（ ）
A．0℃的冰块内能为零B．物体温度升高时内能增加
C．温度高的物体，内能一定大D．物体温度不变，其内能一定不变
8．一位中学生沿教学大楼的楼梯匀速登高了3m，该学生登楼做的功最接近于（ ）
A．1500J
B．150J
C．15J
D．1.5J

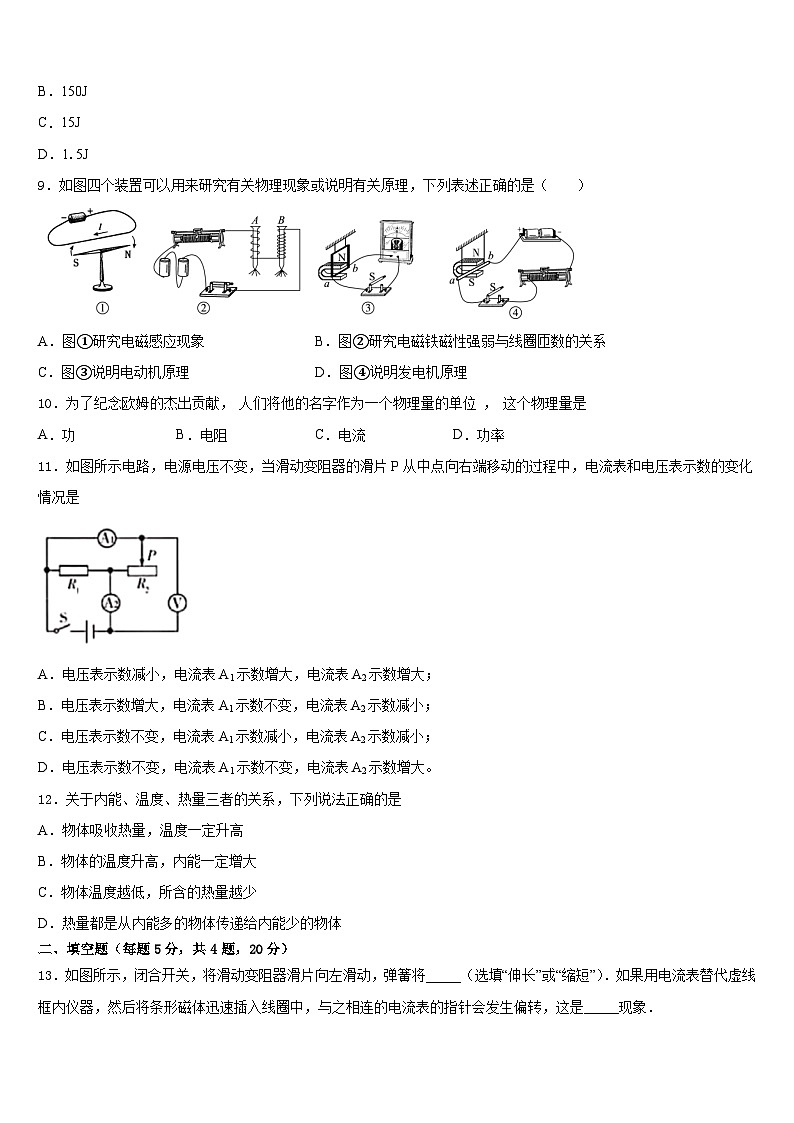

9．如图四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是（ ）
A．图①研究电磁感应现象B．图②研究电磁铁磁性强弱与线圈匝数的关系
C．图③说明电动机原理D．图④说明发电机原理
10．为了纪念欧姆的杰出贡献， 人们将他的名字作为一个物理量的单位 ， 这个物理量是
A．功B．电阻C．电流D．功率
11．如图所示电路，电源电压不变，当滑动变阻器的滑片P从中点向右端移动的过程中，电流表和电压表示数的变化情况是
A．电压表示数减小，电流表A1示数增大，电流表A2示数增大；
B．电压表示数增大，电流表A1示数不变，电流表A2示数减小；
C．电压表示数不变，电流表A1示数减小，电流表A2示数减小；
D．电压表示数不变，电流表A1示数不变，电流表A2示数增大。
12．关于内能、温度、热量三者的关系，下列说法正确的是
A．物体吸收热量，温度一定升高
B．物体的温度升高，内能一定增大
C．物体温度越低，所含的热量越少
D．热量都是从内能多的物体传递给内能少的物体
二、填空题（每题5分，共4题，20分）
13．如图所示，闭合开关，将滑动变阻器滑片向左滑动，弹簧将_____（选填“伸长”或“缩短”）．如果用电流表替代虚线框内仪器，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是_____现象．
14．物理学上，电路中形成电流时把_____电荷定向移动的方向规定为电流的方向。
15．用动滑轮匀速向上提升重物，物体重18N，所用拉力为10N，不计绳重和摩擦，则动滑轮重为______N，此时该装置的机械效率为______。
16．（1）近几年中国动车发展迅猛，我国自行研制的动车组采用了许多节能方法，其中之一为“再生制动”，在车速从200km/h减到90km/h的速度过程中，不采用机械刹车而是关闭电源，由于动车具有惯性仍将继续行驶，把动车组的_____能转化为_____能。它的工作原理如图所示闭合电路的一部分导体做切割磁感线运动，观察到灵敏电流计的指针发生偏转，导体中能产生感应电流，_____机就是利用这种原理制成的。
（2）闭合开关后，要想使电路中形成感应电流，铜棒ab应_____运动（选填“上下”或“左右”）。
（3）要使电流表指针偏转方向发生改变，可以采取的方法有_____（答出一种方法即可）。
三、实验题（共12分）
17．（4分）小明利用如图1所示的电路测定小灯泡的额定功率。所用器材：小灯泡（标“2.5V 0.3A”的字样），电池组（二节干电池串联，电压为3V），电压表一块，滑动变阻器（，2A），定值电阻（），开关三个和导线若干。
(1)按照图1所示的电路图连接电路，闭合开关前，应将变阻器滑片滑到________（选填“左”或“右”）端；
(2)连接完电路后：小明只闭合S、S1时移动滑片P，电压表示数发生改变；只闭合S、S2时，移动滑片P，小灯泡不发光。于是小明用电压表进行电路故障检测，把电压表并联在某电路元件两端，测试结果如表所示，则电路中一定存在的故障是________（填写选项字母）；
A．灯泡L处断路 B．灯泡L处短路 C．开关S处断路
①只闭合S、S2，移动滑片P，使电压表的示数为2.5V，这时灯泡的实际电功率是________W；
②小明通过课外学习知道，干电池有一定的电阻，我们需要用它的“电压U”和“电阻r”两个物理量来描述它（如图2所示）。于是小红在小明完成步骤①后，将电压表并联在电池组两端，保持滑片P的位置不变，只闭合S、S1时，读出电压表示数为2.55V，则小明实验中所用电池组的电阻r是________。
18．（4分）用纸餐盘、纸杯和吸管按照如图方式粘合在一起做成“纸杯船”，将其放入水池中。
(1)往纸杯里倒些水，水从吸管喷出时，纸杯船就会前进，这一过程____对纸杯船做功。(池中水、喷出的水)
(2)纸船前进所获得的动能是由杯中水的__________能转化而来。
19．（4分）根据“探究杠杆平衡的条件”实验要求，完成下列各小题；
（1）某同学在调节杠杆水平位置平衡前，杠杆静止时的位置如图甲所示，此时杠杆_______（选填“是”或“不是”）处于平衡状态；
（2）在已经调节好平衡的杠杆上挂上钩码，所处的状态如图乙所示，此时他应移动________（选填“平衡螺母”或“钩码”），使杠杆在水平位置平衡，实验中他改变钩码的个数及位置，进行了多次测量，其目的是_____________________；
（3）如图丙所示，为寻找杠杆的平衡条件，也可以在已经调节好平衡的杠杆上A点悬挂2个钩码，用弹簧测力计竖直向上拉杠杆，该拉力可以作用在_______点（从“B”、“C”两个位置中选择满足要求的位置）；
（4）在分析实验误差时，某同学整理了以下四个因素，其中不能带来实验误差的是______
A．铁架台自身重力较大
B．钩码磨损程度不同
C．悬挂钩码的绳索有重力
D．杠杆与转轴之间有摩擦
四、作图题（共16分）
20．（8分）在图中用笔连线代替导线，把电路元件连接起来。要求：滑动变阻器滑片向左移动时，灯泡（额定电压为2.5V）变亮，电压表的示数变大。
（_____）
21．（8分）如图所示，一个有冷、热两挡的电吹风，其中A是电动机，B是电热丝，C是接照明电路的插头，请你按照要求完成电路图。要求：只闭合S1吹冷风；只闭合S2既无风又不发热；同时闭合S1、S2吹热风。
（______）
五、计算题（共22分）
22．（10分）常德的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。如图甲电暖器有“高温、中温、低温”三挡，铭牌见下表（“中温”挡功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。当S、S1闭合，S2断开时电暖器为“低温”挡。（R1＞R2）求：
（1）R1的阻值；
（2）“中温”挡正常工作时电路中的电流；
（3）若室内空气质量为50kg，用该电暖器的“高温”挡正常工作10min，放出热量的 50%被室内空气吸收，那么可使室内气温升高多少？（空气的比热容为1.1×103J/（kg•℃））
23．（12分）如图甲所示的电路，电源电压为6V，灯泡L1和L2均标有“6V 6W“字样，其电流随电压变化的曲线均如图乙，问：
（1）如果同时只闭合开关S1、S2，求此时电路消耗的总功率是多少？
（2）如果只闭合开关S2，求此时电流表的示数。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、C
4、C
5、D
6、C
7、B
8、A
9、B
10、B
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、伸长 电磁感应
14、正
15、2
16、机械能 电能 发电机 左右 改变磁场方向或对调磁极
三、实验题（共12分）
17、右 C 0.75 1.5
18、喷出的水 动
19、是 钩码 寻找普遍规律 B A
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)110Ω；(2)5.5A；(3)9℃。
23、（1）6W；（2）0.7A。
测试元件
灯泡L
开关S
电压表
无示数
有示数
XX牌电暖器
额定电压
220V
额定功率
低温挡
440W
中温挡
高温挡
1650W
频率
50Hz
