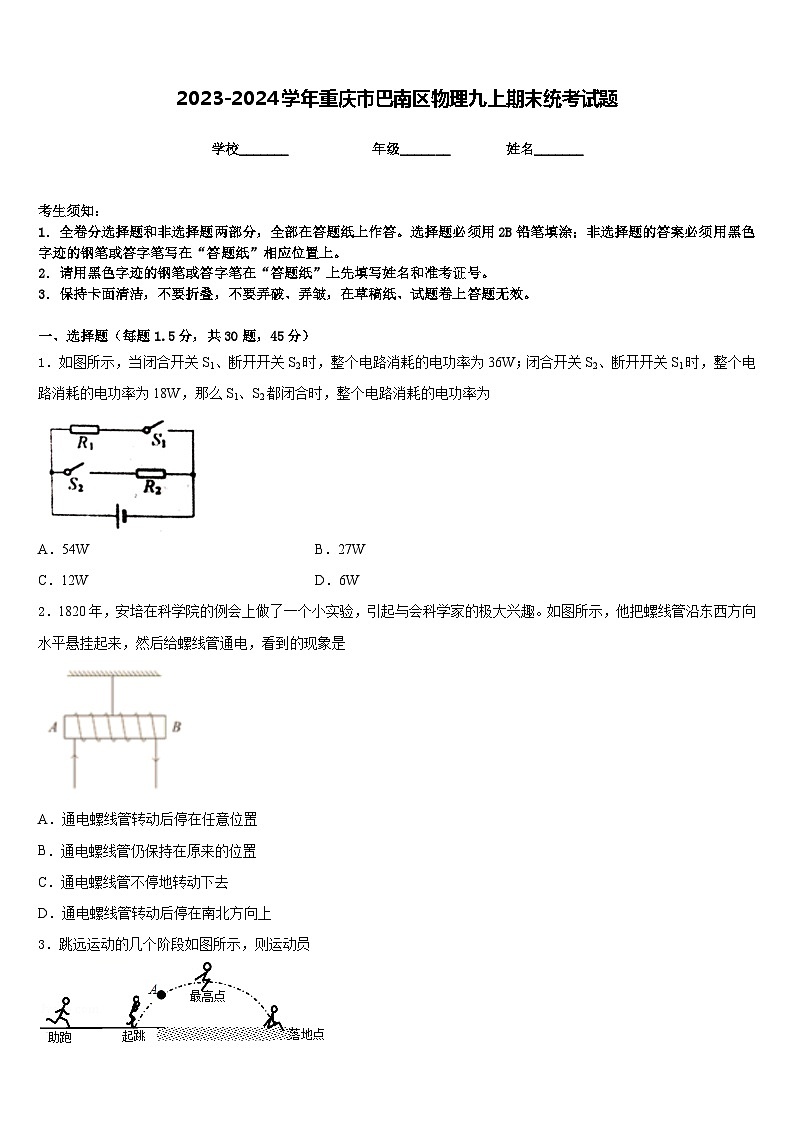

2023-2024学年重庆市巴南区物理九上期末统考试题含答案

这是一份2023-2024学年重庆市巴南区物理九上期末统考试题含答案，共12页。试卷主要包含了如图所示电阻箱的读数是，下列情况中，不属于电流做功的是，关于热现象，下列说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）
1．如图所示，当闭合开关S1、断开开关S2时，整个电路消耗的电功率为36W；闭合开关S2、断开开关S1时，整个电路消耗的电功率为18W，那么S1、S2都闭合时，整个电路消耗的电功率为
A．54WB．27W
C．12WD．6W
2．1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣。如图所示，他把螺线管沿东西方向水平悬挂起来，然后给螺线管通电，看到的现象是
A．通电螺线管转动后停在任意位置
B．通电螺线管仍保持在原来的位置
C．通电螺线管不停地转动下去
D．通电螺线管转动后停在南北方向上

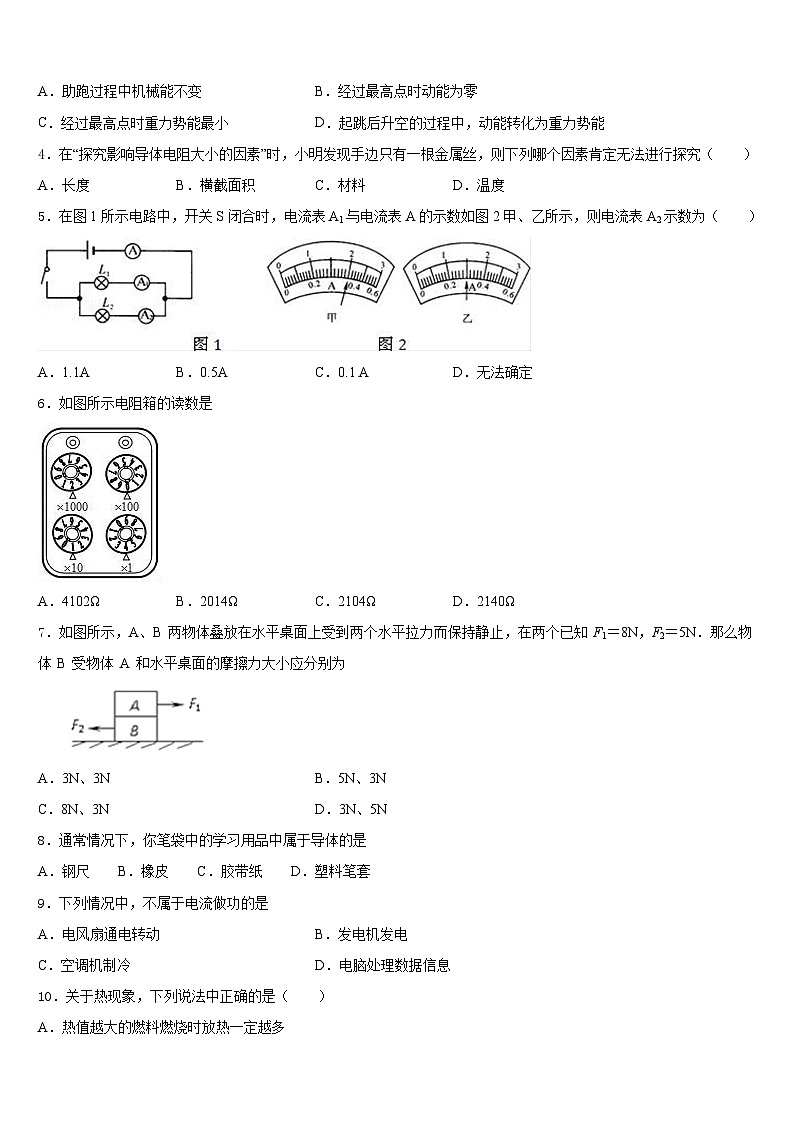

3．跳远运动的几个阶段如图所示，则运动员
A．助跑过程中机械能不变B．经过最高点时动能为零
C．经过最高点时重力势能最小D．起跳后升空的过程中，动能转化为重力势能
4．在“探究影响导体电阻大小的因素”时，小明发现手边只有一根金属丝，则下列哪个因素肯定无法进行探究（ ）
A．长度B．横截面积C．材料D．温度
5．在图1所示电路中，开关S闭合时，电流表A1与电流表A的示数如图2甲、乙所示，则电流表A2示数为（ ）
A．1.1AB．0.5AC．0.1 AD．无法确定
6．如图所示电阻箱的读数是
A．4102ΩB．2014ΩC．2104ΩD．2140Ω
7．如图所示，A、B 两物体叠放在水平桌面上受到两个水平拉力而保持静止，在两个已知 F1＝8N，F2＝5N．那么物体 B 受物体 A 和水平桌面的摩擦力大小应分别为

A．3N、3NB．5N、3N
C．8N、3ND．3N、5N
8．通常情况下，你笔袋中的学习用品中属于导体的是
A．钢尺 B．橡皮 C．胶带纸 D．塑料笔套
9．下列情况中，不属于电流做功的是
A．电风扇通电转动B．发电机发电
C．空调机制冷D．电脑处理数据信息
10．关于热现象，下列说法中正确的是（ ）
A．热值越大的燃料燃烧时放热一定越多

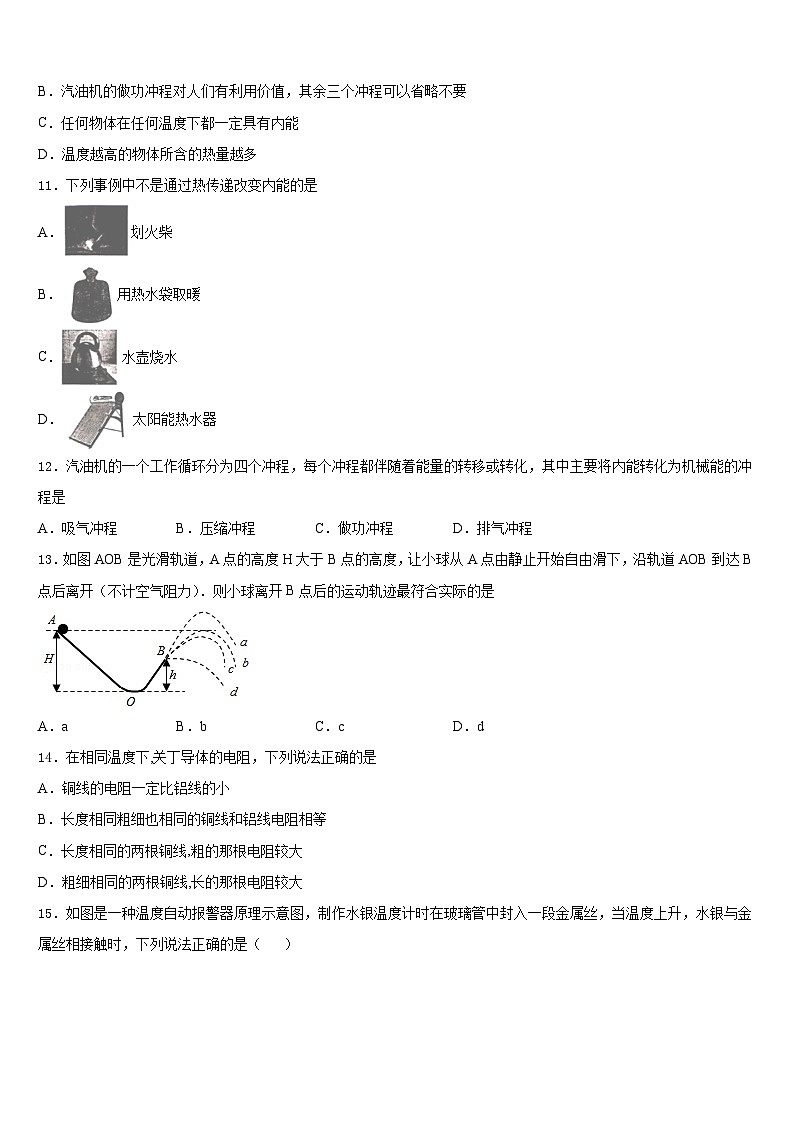

B．汽油机的做功冲程对人们有利用价值，其余三个冲程可以省略不要
C．任何物体在任何温度下都一定具有内能
D．温度越高的物体所含的热量越多
11．下列事例中不是通过热传递改变内能的是
A．划火柴
B．用热水袋取暖
C．水壶烧水
D．太阳能热水器
12．汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将内能转化为机械能的冲程是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
13．如图AOB是光滑轨道，A点的高度H大于B点的高度，让小球从A点由静止开始自由滑下，沿轨道AOB到达B点后离开（不计空气阻力）．则小球离开B点后的运动轨迹最符合实际的是
A．aB．bC．cD．d
14．在相同温度下,关丁导体的电阻，下列说法正确的是
A．铜线的电阻一定比铝线的小
B．长度相同粗细也相同的铜线和铝线电阻相等
C．长度相同的两根铜线,粗的那根电阻较大
D．粗细相同的两根铜线,长的那根电阻较大
15．如图是一种温度自动报警器原理示意图，制作水银温度计时在玻璃管中封入一段金属丝，当温度上升，水银与金属丝相接触时，下列说法正确的是（ ）
A．只有绿灯亮
B．只有电铃响
C．绿灯亮同时电铃响
D．绿灯不亮，电铃不响
16．如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关 S由闭合到断开，电路中
A．L1变亮，电压表示数变小
B．L1变暗，电流表示数变大
C．L2亮起来，电压表示数变大
D．L2亮起来，电流表示数变小
17．在物理学的发展过程中，许多物理学家做出了杰出的贡献．通过大量的实验研究得出电流与电压和电阻关系的科学家是
A．安培B．欧姆C．伏特D．焦耳
18．通常情况下，下列关于金属丝电阻的说法中正确的是
A．金属丝的电阻只与它的长度有关
B．金属丝的电阻与它的横截面积无关
C．长度和横截面积不变的金属丝阻值一定不变
D．长度和横截面积相同的两段金属丝阻值可能相等
19．某同学利用阻值己知的电阻R0和电流表（或电压表）测量未知电阻Rx的阻值，下列设计的四种电路，其中可行的是（电源电压未知且不变）
A．B．C．D．
20．关于家庭电路和安全用电，下列说法正确的是
A．使用测电笔辨别火线或零线时，手不能接触笔尾金属体
B．家庭电路中，用电器的开关可以任意安装在火线或零线上
C．家庭电路中，插座和各用电器之间是并联的
D．家里的空气开关跳闸了，一定是短路了
21．下列对电磁实验现象相应的解释正确的是（ ）
A．闭合开关小磁针N极向左旋转B．线圈匝数越多的电磁铁，磁性强
C．该装置用来研究电磁感应现象D．导体竖直向上运动，电流表指针一定会偏转
22．如图所示，当开关S闭合，甲乙两表为电压表时，两表的读数之比：为3﹕1，当开关S断开，甲乙两表为电流表时，两表的读数之比：为（ ）
A．2﹕3B．3﹕2C．3﹕4D．3﹕1
23．一个电阻是R的导体，把它对折后接入电路，其电阻是（ ）
A．RB．2RC．D．
24．如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
25．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（ ）
A．该实验装置是为了探究电流产生的热量与电阻的关系
B．将左边容器中的电阻丝换成的电阻丝后，就可以探究电流产生的热量与电阻的关系
C．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少的
D．通电一段时间后，左侧U形管中液面的高度差比右侧的大
26．在单缸四冲程内燃机中，需要依靠飞轮的惯性来完成，且有能量转化的冲程是
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
27．如图所示的各种做法中，符合安全用电原则的是
A． 用绝缘棒挑开通电的裸导线
B． 绝缘皮损坏时可以继续使用
C． 在高压线附近放风筝
D． 用湿布擦拭发光的电灯
28．下列有关热和能的说法中正确的是
A．物体内能增大，一定从外界吸收热量
B．汽油机在做功冲程中把机械能转化为内能
C．物体的温度越高，分子无规则运动越剧烈
D．燃料的热值越大，燃烧时放出的热量越多
29．家用电能表抄表时记录的数值的单位是
A．千瓦B．焦耳C．伏特D．千瓦时
30．如图所示的电路，闭合开关S，当滑片P向右移动过程中（ ）
A．小灯泡变亮B．电流表示数变大C．电压表示数变小D．电路的总功率变大
二、填空题（每空1分，共10题，20分）
31．某商场安装了如图甲所示的“聪明的电梯”，无人乘梯和有人乘梯时电梯运行的速度会发生变化。这种电梯的简易控制电路如图乙所示，R1是一个压敏电阻，其阻值随压力的增大而减小，R2是定值电阻。当人走上电梯后，压敏电阻R1的阻值_______（选填“增大”或“减小”），电磁继电器控制电路中的电流____________ （选填“增大”或“减小”），电磁铁的磁性_____________（选填“增强”或“减弱”），和衔铁相连的动触点与静触点_________（选填“1”或“2”）接触，电动机中的电流_____________（选填“增大”或“减小”），转速变快，使电梯的运行速度加快。
32．质量为0.2kg的液化气全部燃烧放出的热量是_________J，若放出热量有40%被利用，要把10kg的水加热至沸腾水的温度不得低于_____℃。（气压为一标准大气压，q液化气=4.2×107J/kg）
33．汽车发动机是在_____冲程获得动力的，发动机常用水作为冷却剂，这是因为水的_____较大；发动机把热量传递给水使水的内能增加是通过_____的方式实现的。
34．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，S是定时开关，当设定起爆时间一到，定时开关S会自动__．为使引爆装置停止工作，拆弹专家应在图中__（填“a”或“b”）处剪断导线．拆除前起爆器上__（填“有”或“没有”）电流通过．
35．电流的磁效应是________发现的，电磁感应是_________发现的。（填科学家的名字）
36．一只标有“220V20W”字样的节能灯，其额定电压是_____V，额定功率是_____W，其正常工作10h，消耗的电能是_____kW•h．若它与一只标有“220V100W”的白炽灯正常工作时的发光亮度相当，则与白炽灯相比，家庭电路中使用节能灯在相同时间内可以节约_____%电能．
37．如下图所示电路，电源电压保持不变，闭合开关S，电压表V1的示数为3V，电压表V2的示数为8V，则灯L1两端的电压为________V，灯L1与L2的电功率之比为________。
38．1820年，丹麦物理学家_____发现：当导线通电时静止在旁边的小磁针会发生偏转，这说明通电导体周围存在_____。
39．某电阻两端电压由2V增加到4V时，通过该电阻的电流增大了0.5A，则该电阻的阻值为_________Ω。若将该电阻与另外两个分别为3Ω、12Ω的电阻一起连成三个电阻并联的电路，则该并联电路的等效电阻为_________Ω。
40．边长为 0.1m 的正方体木块，漂浮在水面上时，有五分之二的体积露出水面，如图甲所示则木块的密度_________kg/m3。将木块截去一部分后，再用少许粘合剂(其质量和体积忽略不计)固定上与截去部分体积相同的合金 材料后，投入某种液体中仍漂浮，如图乙所示，此时液体对它竖直向上的压强为 1×103Pa，，则合金材料的质量是_______kg．(g＝10N/kg)
三、实验题（每空1分，共2题，15分）
41．小阳利用“伏安法”测量未知电阻的阻值。
（1）小阳选择了满足实验要求的实验器材，连接的实验电路如图所示，请你把与电流表相连的两条导线的M端和N端正确接入电路，使实验电路连接完整。
（________）
（2）电路连接完整后，闭合开关S，滑动变阻器滑片P滑动到某一位置时，电流表和电压表的示数如图所示，电压表的示数为__________V，电流表的示数为__________A，电阻的阻值为__________Ω。
（3）此时定值电阻消耗的电功率为__________W。
42．在实验探究中，经常可以用同样的实验装置完成不同的探究课题.如图所示，两电阻丝串联在电路中，将其放入同样大小的烧瓶中，可以对瓶中液体加热.现有如下课题：
A．探究不同物质的吸热能力
B．探究导体电阻大小与材料是否有关
C．探究通电导体产生的热量与电阻大小的关系
D．探究导体电阻大小与长度是否有关
(1)如果两瓶中电阻丝电阻大小相等，烧瓶中装着相同质量的水和煤油，则可以探究课题______.(填课题对应的字母)
(2)如果烧瓶中都装着相同质量的水，但电阻丝电阻大小不同，则可以探究课题______.(填课题对应的字母)
(3)在与(2)条件相同的基础上选择__________________相同、材料不同的电阻就可以探究课题B．
四、计算题（每题10分，共2题，20分）
43．在某次“家电下乡”活动中，小明家买了一只wSJ﹣60型号电热壶，其牌标志如图所示现将一满壶10℃的0.5kg的水在额定电压下烧开需用时4min，已知外界气压为1标准大气压（c水＝4.2×103J/（kg•℃），求
（1）电热壶正常工作时的电阻
（2）电热壶正常工作烧开一满壶水（初温为10℃）所消耗的电能
（3）这壶水吸收的热量
（4）电热壶的热效率
44．小华家使用的是天然气热水器，该热水器的铭牌标明了它的热效率．当注入水的质量达到40kg时，热水器便会自动停止注水．再从热水器放出的水就是凉的了．已知当时自来水的温度是15℃，热水器输出的热水的温度为40℃，注水前天然气表的示数是2165.89m1，注水后变为2166.05m1，天然气的热值为1.2×107J/m1．请你计算：
（1）烧水所用天然气完全燃烧产生的热量？
（2）水吸收的热量？
（1）该热水器的热效率．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
2、D
3、D
4、C
5、A
6、B
7、C
8、A
9、B
10、C
11、A
12、C
13、C
14、D
15、B
16、D
17、B
18、D
19、C
20、C
21、B
22、A
23、D
24、A
25、D
26、B
27、A
28、C
29、D
30、C
二、填空题（每空1分，共10题，20分）
31、减小 增大 增强 2 增大
32、8.4×106 20
33、做功 比热容 热传递
34、断开 a 没有
35、奥斯特 法拉第
36、220 20 0.2 80
37、3
38、奥斯特 磁场
39、4 1.5
40、0.6×103 0.52
三、实验题（每空1分，共2题，15分）
41、 2.4 0.2 12 0.48
42、A C 长度和横截面积
四、计算题（每题10分，共2题，20分）
43、（1）48.4Ω（2）2.4×105J（3）1.89×105J（4）78.75%
44、（1）5.12×106J；（2）4.2×106J；（1）82%．
型号
WSJ﹣60
额定电压
220V
额定功率
1000W
水壶容积
500ml
