2023-2024学年重庆市北岸区九上物理期末考试模拟试题含答案

这是一份2023-2024学年重庆市北岸区九上物理期末考试模拟试题含答案，共9页。试卷主要包含了关于安全用电下列说法正确的是，下列运动不属于机械运动的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）

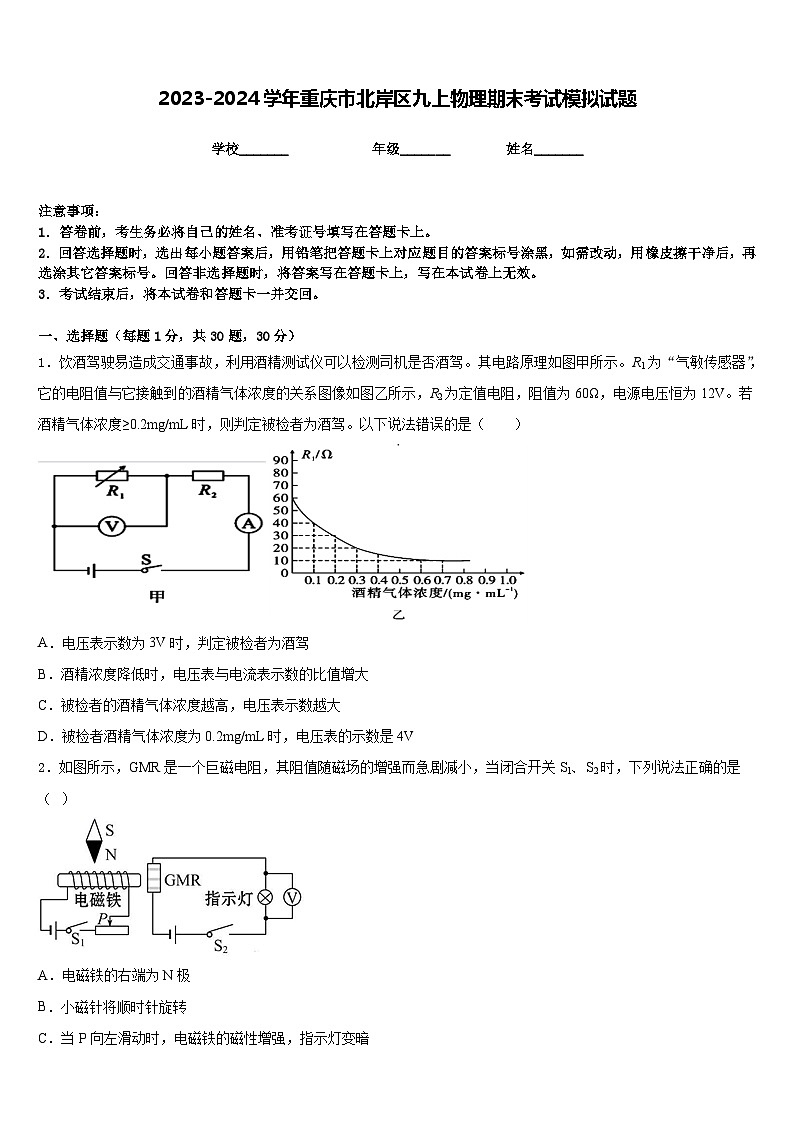

1．饮酒驾驶易造成交通事故，利用酒精测试仪可以检测司机是否酒驾。其电路原理如图甲所示。R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系图像如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V。若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾。以下说法错误的是（ ）
A．电压表示数为3V时，判定被检者为酒驾
B．酒精浓度降低时，电压表与电流表示数的比值增大
C．被检者的酒精气体浓度越高，电压表示数越大
D．被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V
2．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（ ）
A．电磁铁的右端为N极
B．小磁针将顺时针旋转
C．当P向左滑动时，电磁铁的磁性增强，指示灯变暗
D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小

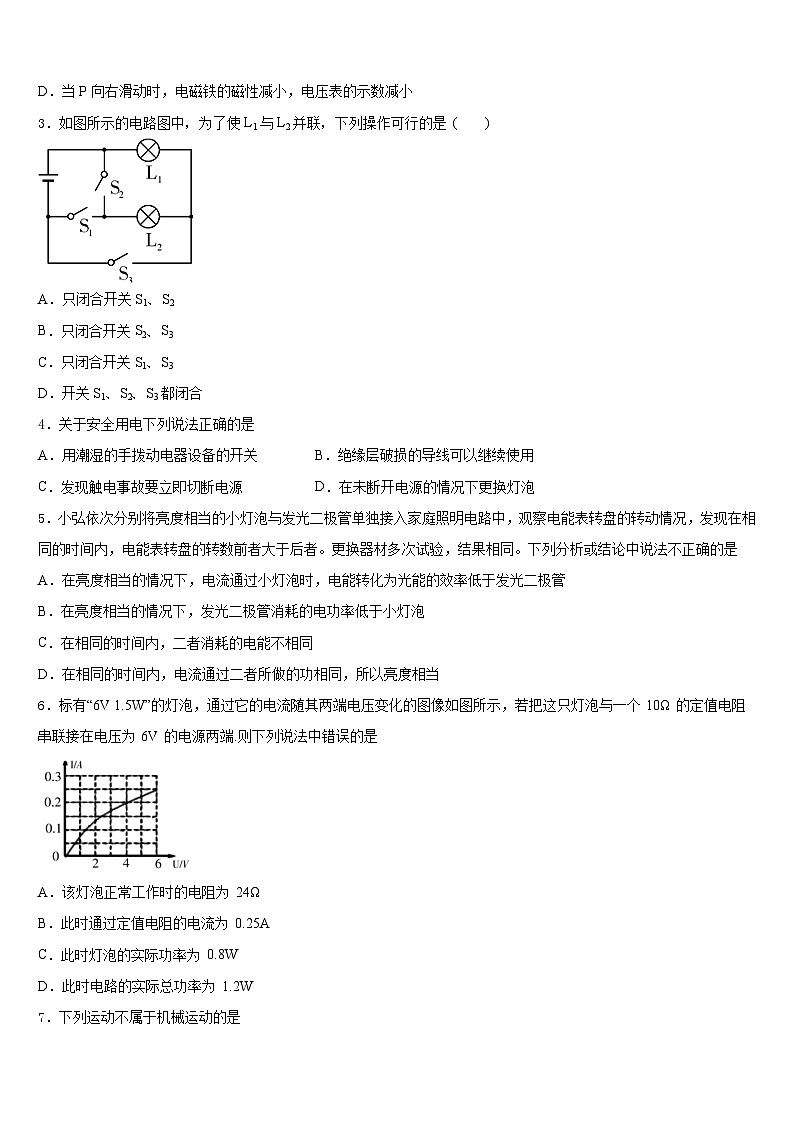

3．如图所示的电路图中，为了使L1与L2并联，下列操作可行的是 ( )
A．只闭合开关S1、S2
B．只闭合开关S2、S3
C．只闭合开关S1、S3
D．开关S1、S2、S3都闭合
4．关于安全用电下列说法正确的是
A．用潮湿的手拨动电器设备的开关B．绝缘层破损的导线可以继续使用
C．发现触电事故要立即切断电源D．在未断开电源的情况下更换灯泡
5．小弘依次分别将亮度相当的小灯泡与发光二极管单独接入家庭照明电路中，观察电能表转盘的转动情况，发现在相同的时间内，电能表转盘的转数前者大于后者。更换器材多次试验，结果相同。下列分析或结论中说法不正确的是
A．在亮度相当的情况下，电流通过小灯泡时，电能转化为光能的效率低于发光二极管
B．在亮度相当的情况下，发光二极管消耗的电功率低于小灯泡
C．在相同的时间内，二者消耗的电能不相同
D．在相同的时间内，电流通过二者所做的功相同，所以亮度相当
6．标有“6V 1.5W”的灯泡，通过它的电流随其两端电压变化的图像如图所示，若把这只灯泡与一个 10Ω 的定值电阻串联接在电压为 6V 的电源两端.则下列说法中错误的是
A．该灯泡正常工作时的电阻为 24Ω
B．此时通过定值电阻的电流为 0.25A
C．此时灯泡的实际功率为 0.8W
D．此时电路的实际总功率为 1.2W
7．下列运动不属于机械运动的是
A．人从小到大身高变化
B．猎豹正在飞奔
C．蜗牛正在缓慢爬行
D．地壳运动使珠峰高度变化

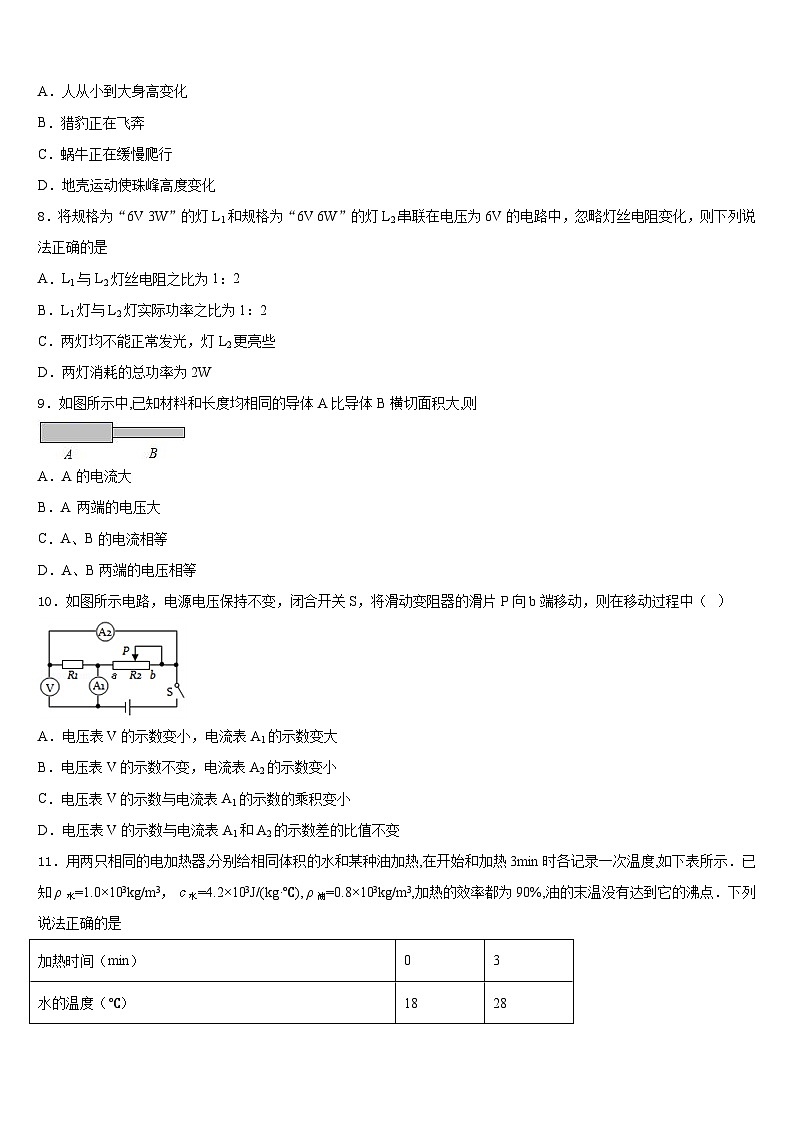

8．将规格为“6V 3W”的灯L1和规格为“6V 6W”的灯L2串联在电压为6V的电路中，忽略灯丝电阻变化，则下列说法正确的是
A．L1与L2灯丝电阻之比为1：2
B．L1灯与L2灯实际功率之比为1：2
C．两灯均不能正常发光，灯L2更亮些
D．两灯消耗的总功率为2W
9．如图所示中,已知材料和长度均相同的导体A比导体B横切面积大,则
A．A的电流大
B．A 两端的电压大
C．A、B的电流相等
D．A、B两端的电压相等
10．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（ ）
A．电压表V的示数变小，电流表A1的示数变大
B．电压表V的示数不变，电流表A2的示数变小
C．电压表V的示数与电流表A1的示数的乘积变小
D．电压表V的示数与电流表A1和A2的示数差的比值不变
11．用两只相同的电加热器,分别给相同体积的水和某种油加热,在开始和加热3min时各记录一次温度,如下表所示．已知ρ水=1.0×103kg/m3，ｃ水=4.2×103J/(kg·℃), ρ油=0.8×103kg/m3,加热的效率都为90%,油的末温没有达到它的沸点．下列说法正确的是
A．这种油的比热容为1.68×103J/(kg·℃)
B．这种油的比热容为2.1×103J/(kg·℃)
C．因为这种油的密度比水小，所以它的比热容比水小
D．加热效率没有达到100%，是因为电加热器没有把电能全部转化为内能
12．将皮球从离地某一高度O点处水平抛出，球落地后又弹起。它的部分运动轨迹如图所示．下列说法正确的是
A．皮球经过同一高度A、B两点时，动能相等
B．皮球第一次反弹后到达最高点P时，动能为零
C．皮球在D点时的机械能大于在C点时的机械能
D．若将皮球表面涂黑，则在地面M点的黑色圆斑大于N点的黑色圆斑
二、填空题（每题5分，共4题，20分）
13．为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制。在国际单位制中，能量的单位是_____（填写中文名称），伏特是_____（填写物理量名称）的单位。
14．用梳子梳头时，头发会随梳子飘起来，这种现象属于______。发生这种现象的实质是电荷发生了______。
15．如图甲是商场中常见的电梯，这种电梯的简易控制电路如图乙。当有人乘电梯时，电动机的转速会变快。R是一个压敏电阻，其阻值随压力的增大而______（选填“变大”或“变小”），当人全部走下电梯后，电磁铁的磁性变______（选填“强”或“弱”）｡
16．校车在行驶过程中，以司机为参照物，路边的树是_________的，要求学生系好安全带，是为了防止由于_________现象而发生的伤害事故．
三、实验题（共12分）
17．（4分）在探究影响压力作用效果的因素时，某同学利用小桌、海绵和砝码等器材，进行了如图所示的实验。
（1）实验中通过观察海绵的___________来比较压力的作用效果。
（2）比较甲乙两图，可得出一结论，下列实例中，直接应用该结论的是______（填序号）
①书包要用宽的背带。
②交通管理部门规定，货车每一车轴的平均承载质量不得超过10t
③汽车轮胎上刻有花纹。
18．（4分）小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路．

连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是______．
小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有或中的一处发生故障，则故障可能是______写出一种即可．
排除故障后，小明完成了实验，并把数据记录在下表中．
分析实验数据得出两个实验结论：
串联电路两端的电压______各部分电路两端电压之和：
串联电路中，各部分电路两端电压相等．
实验结束后小明和小华互相交流，小华指出结论是错误的，造成结论错误的原因是______，另外，小明的实验在设计方案上还存在另一个不足之处是______．
小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法______选填“能”或“不能”测出两端的电压，理由是______．
19．（4分）在测量一个标有“3.8V”字样的小灯泡额定功率实验中，电源电压恒定不变．
（1）该实验的原理是_____．
（2）在如图甲中找出连接错误的一根导线并在该导线上画“ד，用笔画线代替导线将电路连接正确
（______）
（3）开关闭合前，应使滑动变阻器的滑片P处于_____ （选填“A”或“B“）端
（4）闭合开关后发现：灯泡不亮，电流表没有示数，电压表示数接近电源电压，则此时电路故障可能为_____．
（5）故障排除后，闭合开关，调节滑片P，使灯泡正常发光，此时电流表示数如图乙所示，则待测灯泡的额定功率为_____W．
（6）为了测量另一小灯泡的额定功率，小玲同学设计了如图所示的电路，其中定值电阻的阻值为R0，小灯泡的额定电压为U额，测量时，先闭合开关S和S1，调节滑动变阻器滑片，使电流表的示数为_____；接着将S1断开，S2闭合，读出电流表的示数为I，则小灯泡的濒定功率P额_____ （用I、U额和R0表示）
四、作图题（共16分）
20．（8分）请你设计一个电路，使直流电动机在人的操作下既能正转，也能反转。要求：用两个单刀双掷开关。一个电池组，导线若干。
（______）
21．（8分）如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路．
（_______）
五、计算题（共22分）
22．（10分）常用的电压表是由小量程电流表G改装而成的，小量程电流表G也是一个电阻，同样遵从欧姆定律。图甲是一个量程为0～3mA的小量程电流表G，其电阻Rg＝10Ω．图乙中将这只小量程电流表串联一个定值电阻R后，使通过G的电流为3mA时，A、B之间的电压等于15V，这样A、B之间（虚线框内）就相当于一个量程为0～15V的电压表（图丙）。
（1）求串联的定值电阻R的大小。
（2）某次测量中，该电压表示数为12V，求此时通过小电流表G的实际电压大小。
23．（12分）如图是建筑工地上的起重机示意图，起重机的电动机功率为3×103W，当它把质量为1t的重物匀速提起24m时，用时100s，（g=10N/kg） 求:
（1）在这段时间内起重机提起重物的功率:
（2）起重机的机械效率:
（3）若起重机中AB长为20m，当A端吊起1t的重物时，B端的配重质量为4t，为使起重机不翻倒，OB的长度。（不计摩擦和起重机自重）
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、B
4、C
5、D
6、B
7、A
8、D
9、C
10、C
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、焦耳 电压
14、摩擦起电 转移
15、变小 弱
16、运动 惯性
三、实验题（共12分）
17、凹陷程度； ②。
18、对电压表进行调零 断路或短路 等于 选用相同规格的灯泡做实验 只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性 不能 电压表的正负接线柱接反了
19、P=UI B 灯泡断路 1.14 U额（I﹣）
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)4990Ω；(2) 2.4×10-2V
23、（1）2.4×103W（2）80% （3）4m
加热时间（min）
0
3
水的温度（℃）
18
28
油的温度（℃）
18
43
