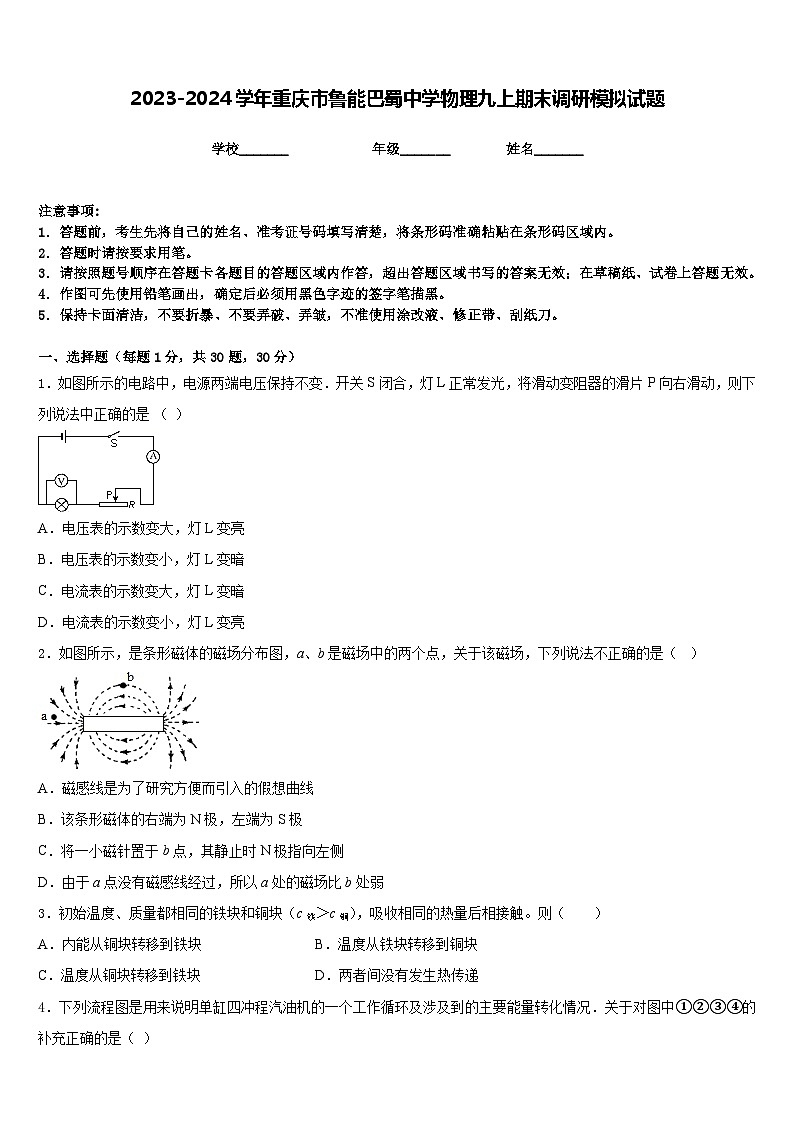

2023-2024学年重庆市鲁能巴蜀中学物理九上期末调研模拟试题含答案

这是一份2023-2024学年重庆市鲁能巴蜀中学物理九上期末调研模拟试题含答案，共8页。试卷主要包含了答题时请按要求用笔，下列提供的数据符合实际情况的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，电源两端电压保持不变．开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是 （ ）
A．电压表的示数变大，灯L变亮
B．电压表的示数变小，灯L变暗
C．电流表的示数变大，灯L变暗
D．电流表的示数变小，灯L变亮
2．如图所示，是条形磁体的磁场分布图，a、b是磁场中的两个点，关于该磁场，下列说法不正确的是（ ）
A．磁感线是为了研究方便而引入的假想曲线
B．该条形磁体的右端为N极，左端为S极
C．将一小磁针置于b点，其静止时N极指向左侧
D．由于a点没有磁感线经过，所以a处的磁场比b处弱
3．初始温度、质量都相同的铁块和铜块（c铁＞c铜），吸收相同的热量后相接触。则（ ）
A．内能从铜块转移到铁块B．温度从铁块转移到铜块
C．温度从铜块转移到铁块D．两者间没有发生热传递

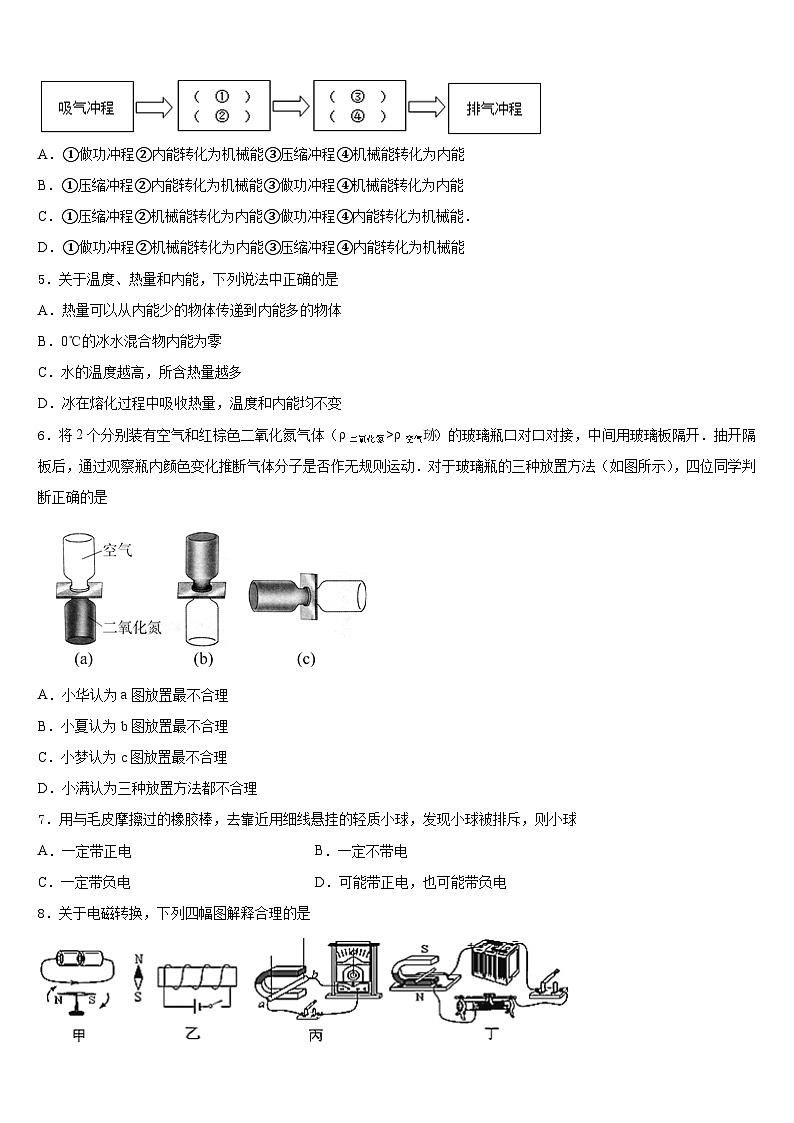

4．下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况．关于对图中①②③④的补充正确的是（ ）
A．①做功冲程②内能转化为机械能③压缩冲程④机械能转化为内能
B．①压缩冲程②内能转化为机械能③做功冲程④机械能转化为内能
C．①压缩冲程②机械能转化为内能③做功冲程④内能转化为机械能．
D．①做功冲程②机械能转化为内能③压缩冲程④内能转化为机械能
5．关于温度、热量和内能，下列说法中正确的是
A．热量可以从内能少的物体传递到内能多的物体
B．0℃的冰水混合物内能为零
C．水的温度越高，所含热量越多
D．冰在熔化过程中吸收热量，温度和内能均不变
6．将2个分别装有空气和红棕色二氧化氮气体（ρ二氧化氮>ρ空气）的玻璃瓶口对口对接，中间用玻璃板隔开．抽开隔板后，通过观察瓶内颜色变化推断气体分子是否作无规则运动．对于玻璃瓶的三种放置方法（如图所示），四位同学判断正确的是
A．小华认为a图放置最不合理
B．小夏认为b图放置最不合理
C．小梦认为c图放置最不合理
D．小满认为三种放置方法都不合理
7．用与毛皮摩擦过的橡胶棒，去靠近用细线悬挂的轻质小球，发现小球被排斥，则小球
A．一定带正电B．一定不带电
C．一定带负电D．可能带正电，也可能带负电
8．关于电磁转换，下列四幅图解释合理的是
​

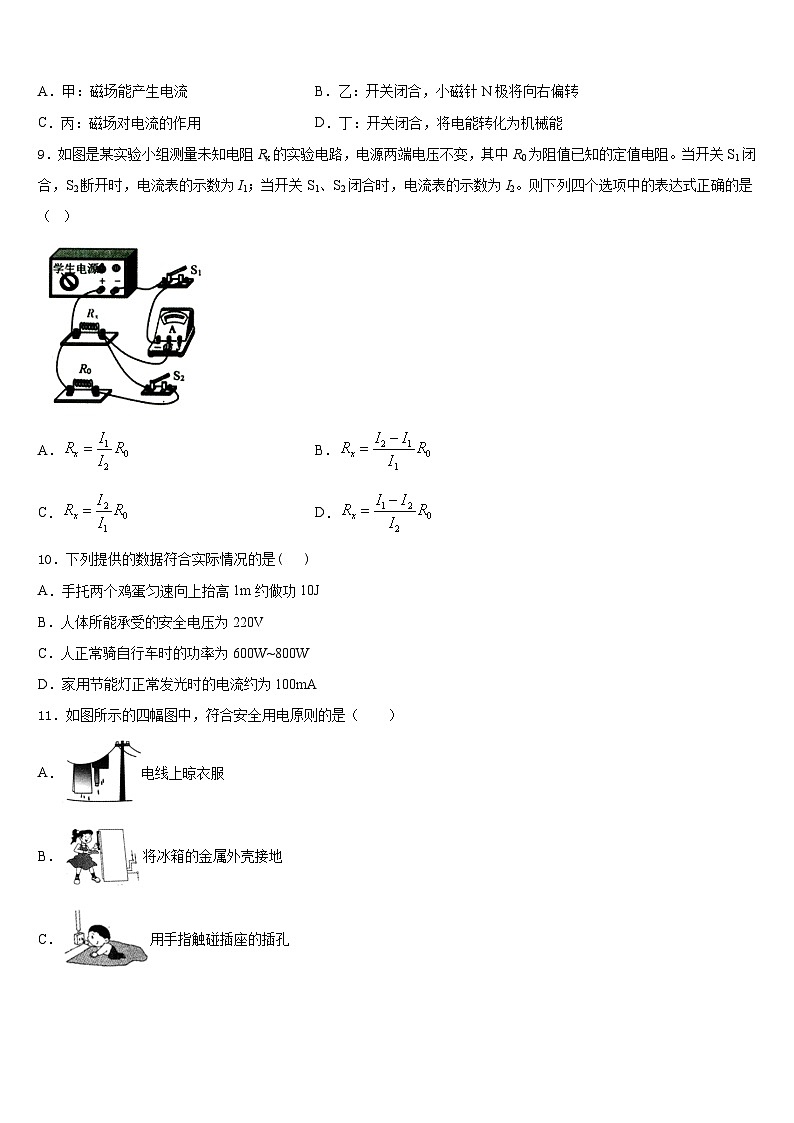

A．甲：磁场能产生电流 B．乙：开关闭合，小磁针N极将向右偏转
C．丙：磁场对电流的作用 D．丁：开关闭合，将电能转化为机械能
9．如图是某实验小组测量未知电阻Rx的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻。当开关S1闭合，S2断开时，电流表的示数为I1；当开关S1、S2闭合时，电流表的示数为I2。则下列四个选项中的表达式正确的是（ ）
A．B．
C．D．
10．下列提供的数据符合实际情况的是( )
A．手托两个鸡蛋匀速向上抬高1m约做功10J
B．人体所能承受的安全电压为220V
C．人正常骑自行车时的功率为600W~800W
D．家用节能灯正常发光时的电流约为100mA
11．如图所示的四幅图中，符合安全用电原则的是（ ）
A．电线上晾衣服
B．将冰箱的金属外壳接地
C．用手指触碰插座的插孔
D．电视天线与电线接触
12．如图所示的电路中，闭合开关S后电路正常工作。一段时间后发现电流表的示数变成了0A而电压表的示数变大。假定电路中只有一处故障，则故障可能是
A．R1断路
B．R2断路
C．电流表断路
D．电压表断路
二、填空题（每题5分，共4题，20分）
13．现设计一个既能吹冷风、又能吹热风的电吹风，应该在图所示简化电路图的虚线框中放置电动机或发热电阻丝．要达到断开S1、闭合S2时吹冷风，闭合S1、S2时吹热风的目的，则应当将__________放置在甲处，将__________放置在乙处．（两空均选填“电动机”或“电阻丝”）
14．一段导体两端的电压为2V时，导体中的电流是0.4A；当加在它两端的电压增加到3V时，通过它的电流是 _____A，它的电阻是 _____Ω．
15．若某段导体两端电压为6V时，通过它的电流强度是0.1 A，则该段导体的电阻为____Ω；如果要使通过它的电流为0.5A，则加在它两端的电压为______V；若该导体 两端电压为零，此时它的电阻为______Ω。
16．某定值电阻两端电压由8V变为12V时，通过的电流增加了0.2A，该电阻的阻值为_______Ω；若它两端电压变为0V，则该电阻中电流为_______A，此时电阻为_______Ω。
三、实验题（共12分）
17．（4分）小雨在“探究通电螺线管外部磁场的特点”的实验中：
（1）在嵌入螺线管的玻璃板上均匀撒些细铁屑，通电后轻敲玻璃板，细铁屑的排列如图所示，由此可以判断，通电螺线管外部的磁场分布与__________磁铁周围的磁场分布是相似的：
（2）小雨将小磁针放在通电螺线管外部，小磁针静止时_________（选填“N”或“S“）极的指向就是该点的磁场方向；
（3）实验过程中，她将电池的正负极位置对调接入电路中，此操作的目的是为了探究通电螺线管外部的磁场方向与__________是否有关．
18．（4分）小明同学用伏安法测电阻，实验电路图如图甲所示。
(1)该实验的原理是_____；
(2)闭合开关S前，滑动变阻器滑片P应置于_____端（选填“a”或“b”）；
(3)假如小明同学用完好的器材按如图甲所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：
① _____ ② _____；
(4)小明同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻为Rx= _____ Ω；
(5)如果继续用此套试验器材做“探究电流跟电压的关系”实验，滑动变阻器的作用都是_____ 的（“相同”或“不相同”）。
19．（4分）为研究不同物质的吸热能力，某同学用两个完全相同的电加热器，分别给质量和初温都相同的甲、乙两种液体同时加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度随时间变化的图像，如图所示。
(1)根据图像，某同学认为“加热相同的时间时，甲升高的温度高一些，这说明甲吸收的热量多一些。”这位同学的判断是__________。因为______________。
(2)要使甲、乙升高相同的温度，应给_______ 加热更长的时间，这说明_________的吸热能力强些。
(3)如果已知甲的比热容是1.8×10³J/(kg·℃)，则乙的比热容是________J/(kg·℃)。
四、作图题（共16分）
20．（8分）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图．
21．（8分）请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．
（____）
五、计算题（共22分）
22．（10分）图甲是小明家使用的电饭煲，图乙是其电路原理图，、为阻值不变的电热丝，S1为温度自动控制开关，可实现“加热”和“保温”状态的转换。该电饭煲的最大容量是4 L，额定加热功率是880 W，额定保温功率是88 W。[，].求：
(1)电热丝的阻值是多少？
(2)关闭家中其他用电器，只让该电饭煲在加热状态下上作4 min，观察到标有“1200R/（kW · h ） ”字样的电能表转盘转了60转，则电饭煲的实际功率是多少？
23．（12分）（2017•徐州卷）如图所示电路，电源电压保持不变．灯泡额定电压为6V，额定电流为0.8A，电阻R2阻值为R1的2倍，当开关接a时，R1消耗的功率为3W；当开关接b时，R1消耗的功率为0.75W．求：
（1）灯泡的额定功率．
（2）当开关接b时，灯泡的实际功率．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、A
4、C
5、A
6、B
7、C
8、D
9、B
10、D
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、电阻丝电动机
14、0.6 5
15、60 30 60
16、20 0 20
三、实验题（共12分）
17、条形 N 电流方向
18、（或欧姆定律） b 定值电阻短路 滑动变阻器短路 8 相同
19、不正确 用相同的加热器加热相同的时间吸收热量相等 乙 乙 2.4×103
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)的阻值是；的阻值是；(2)。
23、4.8W 3.75W
