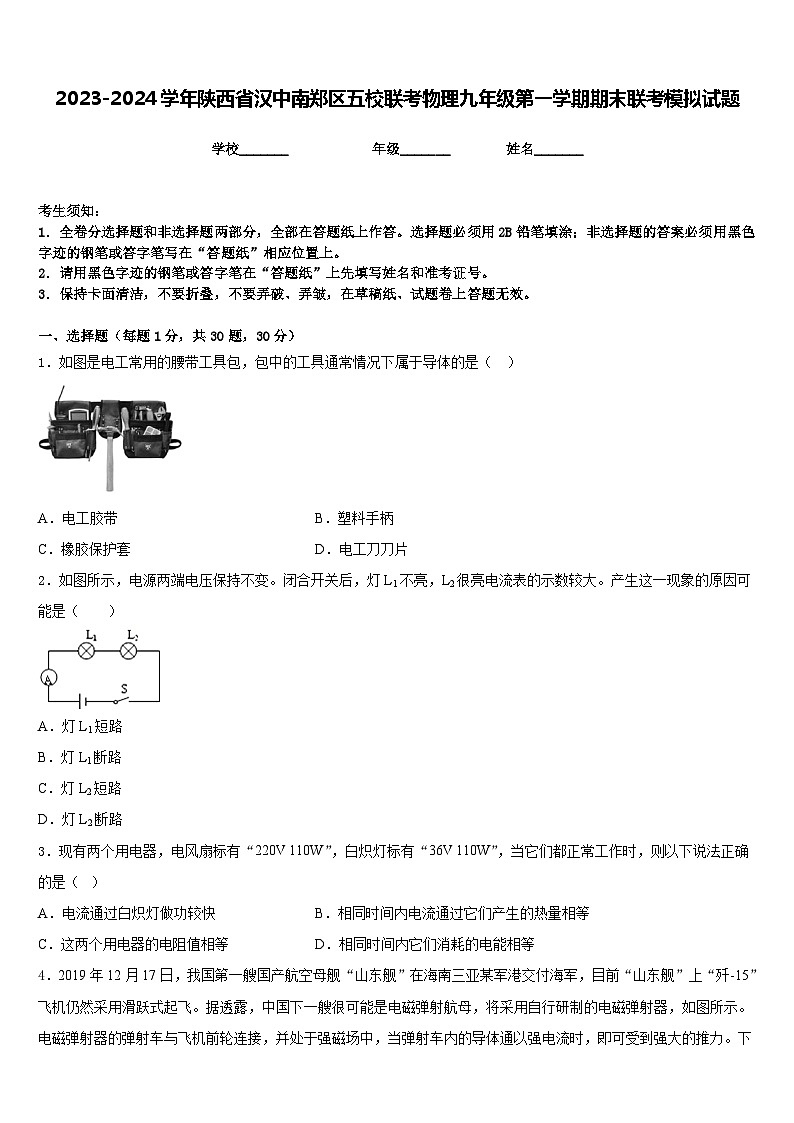

2023-2024学年陕西省汉中南郑区五校联考物理九年级第一学期期末联考模拟试题含答案

这是一份2023-2024学年陕西省汉中南郑区五校联考物理九年级第一学期期末联考模拟试题含答案，共9页。试卷主要包含了关于电功率，下列说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图是电工常用的腰带工具包，包中的工具通常情况下属于导体的是（ ）
A．电工胶带B．塑料手柄
C．橡胶保护套D．电工刀刀片
2．如图所示，电源两端电压保持不变。闭合开关后，灯L1不亮，L2很亮电流表的示数较大。产生这一现象的原因可能是（ ）
A．灯L1短路
B．灯L1断路
C．灯L2短路
D．灯L2断路
3．现有两个用电器，电风扇标有“220V 110W”，白炽灯标有“36V 110W”，当它们都正常工作时，则以下说法正确的是（ ）
A．电流通过白炽灯做功较快B．相同时间内电流通过它们产生的热量相等
C．这两个用电器的电阻值相等D．相同时间内它们消耗的电能相等

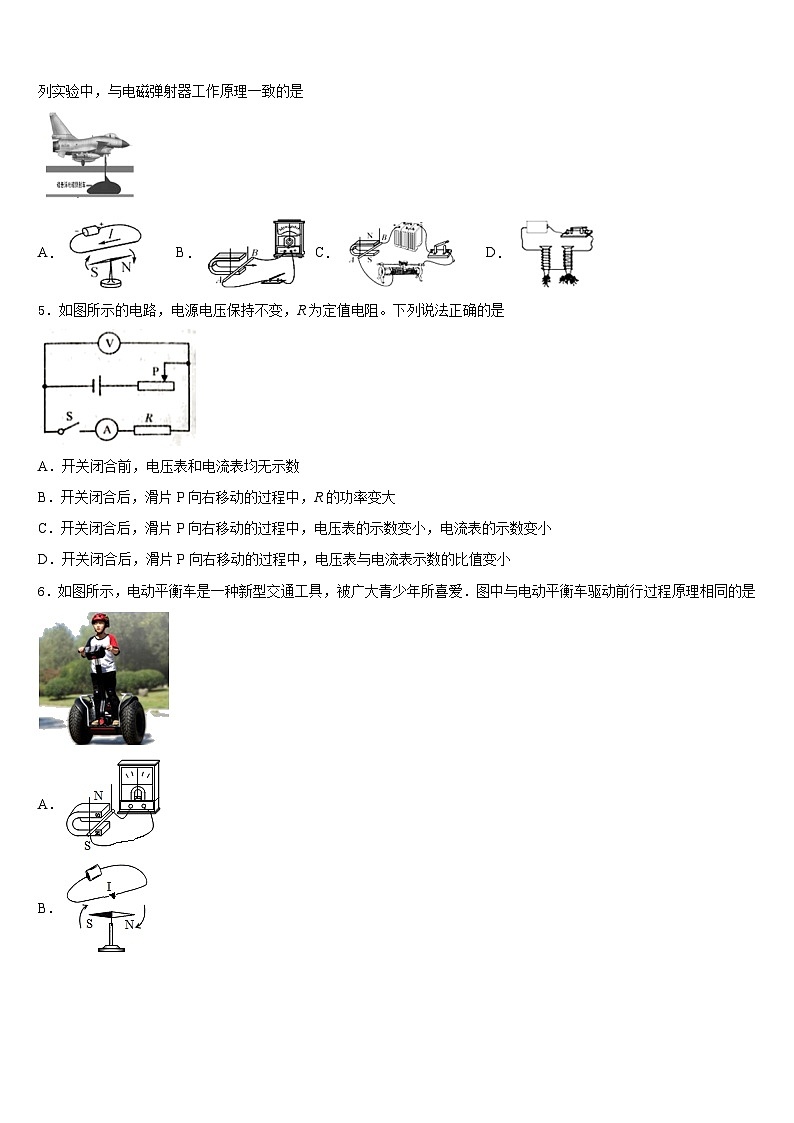

4．2019年12月17日，我国第一艘国产航空母舰“山东舰”在海南三亚某军港交付海军，目前“山东舰”上“歼-15”飞机仍然采用滑跃式起飞。据透露，中国下一艘很可能是电磁弹射航母，将采用自行研制的电磁弹射器，如图所示。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。下列实验中，与电磁弹射器工作原理一致的是
A．B．C．D．
5．如图所示的电路，电源电压保持不变，R为定值电阻。下列说法正确的是
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向右移动的过程中，R的功率变大
C．开关闭合后，滑片P向右移动的过程中，电压表的示数变小，电流表的示数变小
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
6．如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱．图中与电动平衡车驱动前行过程原理相同的是
A．
B．
C．
D．
7．关于电功率，下列说法正确的是（ ）
A．电功率越大的用电器，电流做功越快
B．电功率越大的用电器，电流做功越多
C．电功率越大的用电器，效率越高
D．用电器工作时的电功率，一定等于它的额定功率
8．质量相等、初温相同的甲乙两液体，分别用两个相同的电加热器加热（不计热损失），加热过程中温度变化如图所示．用、分别表示两种液体的沸点，、分别表示甲、乙两种液体的比热容．根据图象可得出正确的关系是（ ）
A． B． C． D．
9．如图所示，向盛水的烧杯中陆续加盐，并轻轻搅拌，鸡蛋将（ ）
A．下沉，浮力不变B．上浮，浮力不变
C．下沉，浮力变小D．上浮，浮力变大
10．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转．经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（ ）
A．灯泡L2短路
B．灯泡L2断路
C．灯泡L1断路
D．两个灯泡都断路
11．小明设计了一种机动车闯红灯拍照装置，光控开关接收到红灯信号时闭合；压力开关受到机动车的压力时闭合；摄像系统电路接通时就会准确抓拍闯红灯的违法行为。下列判断正确的是（ ）
A．图中电磁继电器利用了电磁感应现象
B．设计不合理，这样可能会抓拍到非违法行为
C．光控开关和压力开关都闭合时就会抓拍违法行为
D．光控开关和压力开关并联也可以准确抓拍违法行为
12．青少年科技创新材料中有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“+”极流入时二极管能通电且发光，当电流从“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（ ）
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．国家标准规定：带有金属外壳的家用电器，其金属外壳必须接_____。因此，有金属外壳的家用电器，使用时要插在三孔插座上。在电路图中，三孔插座的规定符号是_____。
14．将标有“6V9W”阻值不变的小灯泡L与阻值为6Ω的定值电阻R0接入如图所示的电路．闭合开关S，电压表的示数为6V，则电流表的示数为 _________A，电源电压为_________V，工作3min定值电阻R0产生的热量为_________ J．
15．一汽车油箱中的汽油用一半后，剩下的汽油的热值_____（填”变”或“不变”）过去常用水作冷却剂给汽车的发动机降温，这是利用了水的比热容_____的性质
16．某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。
三、实验题（共12分）
17．（4分）（1）利用如图甲所示电路测电阻，电流表、电压表的示数如图乙所示，则两表的示数分别为__A、__V，通过计算可知待测电阻为__Ω；
（2）某实验小组利用图所示电路探究并联电路电流的规律，电阻R1、R2的阻值分别为5Ω、10Ω；
①闭合开关，电流表A1无示数、其他电流表均有示数，则电路故障可能是__；
②排除故障后，闭合开关，多次调节滑动变阻器的滑片，记录电流表的示数，数据见表格。
分析数据可得出结论：并联电路的干路电流等于__；并联电路中支路电阻越大，则支路电流__。
完成实验后，小组内有同学质疑以上探究结论，为了使结论更具普遍性，可进一步采取的措施是__。（填一种即可）
18．（4分）在“探究串联电路的电流特点”的实验中，小虹同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流。

(1)她在连接电路时开关应________；
(2)她排除故障后，重新闭合开关。电流表的指针指示位置如图乙所示。则所测的电流值为________A；
(3)她测量了a、b、c三处的电流，又改变灯泡的规格进行了多次实验，其中某次实验的测量数据如下表，在分析数据时，她发现三处的测量值有差异。下列分析正确的是________。
A．可能是因为测量误差造成的
B．是因为没有对电流表调零造成的
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中电流越来越小
19．（4分）如图是测量小灯泡电阻的实物图（已知小灯泡的额定电压是2.5V）：
（1）请用笔画线代替导线将实物图补充完整（导线不允许交义）；
（_____）
（2）小致检查电路连接无误后，闭合开关，发现小灯泡不亮，立即举手要求更换灯泡，这种做法是_____（选填“妥当”或“不妥当”）的，经同组成员提示后，小致发现电压表有示数，电流表无示数，则小灯泡不亮的原因可能是小灯泡_____，问题解决后，小致调节滑动变阻器，使小灯泡正常发光，电流表示数为0.2A，则小灯泡此时的电阻为_____Ω。
四、作图题（共16分）
20．（8分）许多楼道灯是通过“声控”开关（有声时自动闭合，无声时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的，天黑且有声音时灯才亮。请用笔画线代替导线在图中完成能实现上述功能的电路。
（_____）
21．（8分）请用笔画线代替导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中．
（____）
五、计算题（共22分）
22．（10分）如图所示，电源电压U保持不变，定值电阻R1的阻值是30Ω，滑动变阻器R2的最大阻值为50Ω，当S、S1闭合，S2断开时，电流表示数为0.2A，当S、S2闭合，S1断开，且滑片P在b端时，电流表示数为0.1A．（不考虑温度对灯泡电阻的影响），求：
（1）电源电压U；
（2）灯泡的阻值；
（3）电路中消耗的最大总功率与最小总功率之比．
23．（12分）在拓展课上，小泉同学模拟某建筑工地上拉动工件的情景，设置了如图所示的滑轮组。他用该滑轮组在4s内将一个重为100N的物体，沿着水平地面匀速拉动了2m。人的拉力为20N，物体移动时受到地面的摩擦力为物重的0.24倍，不计绳重及机械的摩擦。求：
(1)人的拉力所做的功；
(2)人的拉力做功的功率；
(3)滑轮组的机械效率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、D
4、C
5、C
6、C
7、A
8、A
9、D
10、B
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、地
14、1 10 1080
15、不变 大
16、0.88 220
三、实验题（共12分）
17、0.24 2.4 10 电阻R1断路 各支路电流之和 越小 调节滑动变阻器，获得多组数据进行比较
18、断开 0.22 A
19、 不妥当 断路 12.5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）U＝6V；（2）10Ω；（3）8：1
23、 (1) 80J；(2) 20W ；(3) 60%
通过R1的I1/A
通过R2的I2/A
干路电流I/A
R1、R2并联
0.20
0.10
0.30
R1、R2并联
0.28
0.14
0.42
R1、R2并联
0.36
0.18
0.54
……
0. 16
0.15
0. 14
