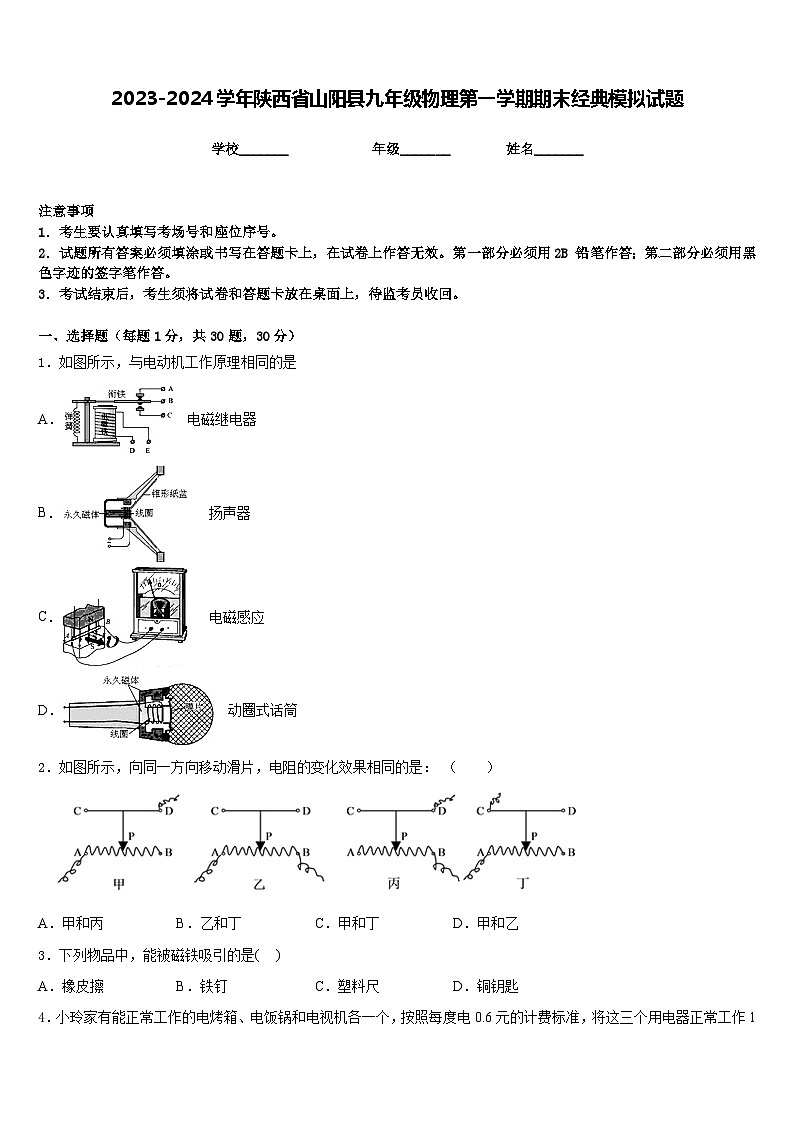

2023-2024学年陕西省山阳县九年级物理第一学期期末经典模拟试题含答案

这是一份2023-2024学年陕西省山阳县九年级物理第一学期期末经典模拟试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，两盏电灯并联接在同一电源上等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图所示，与电动机工作原理相同的是
A． 电磁继电器
B． 扬声器
C． 电磁感应
D． 动圈式话筒
2．如图所示，向同一方向移动滑片，电阻的变化效果相同的是： （ ）
A．甲和丙B．乙和丁C．甲和丁D．甲和乙
3．下列物品中，能被磁铁吸引的是( )
A．橡皮擦B．铁钉C．塑料尺D．铜钥匙

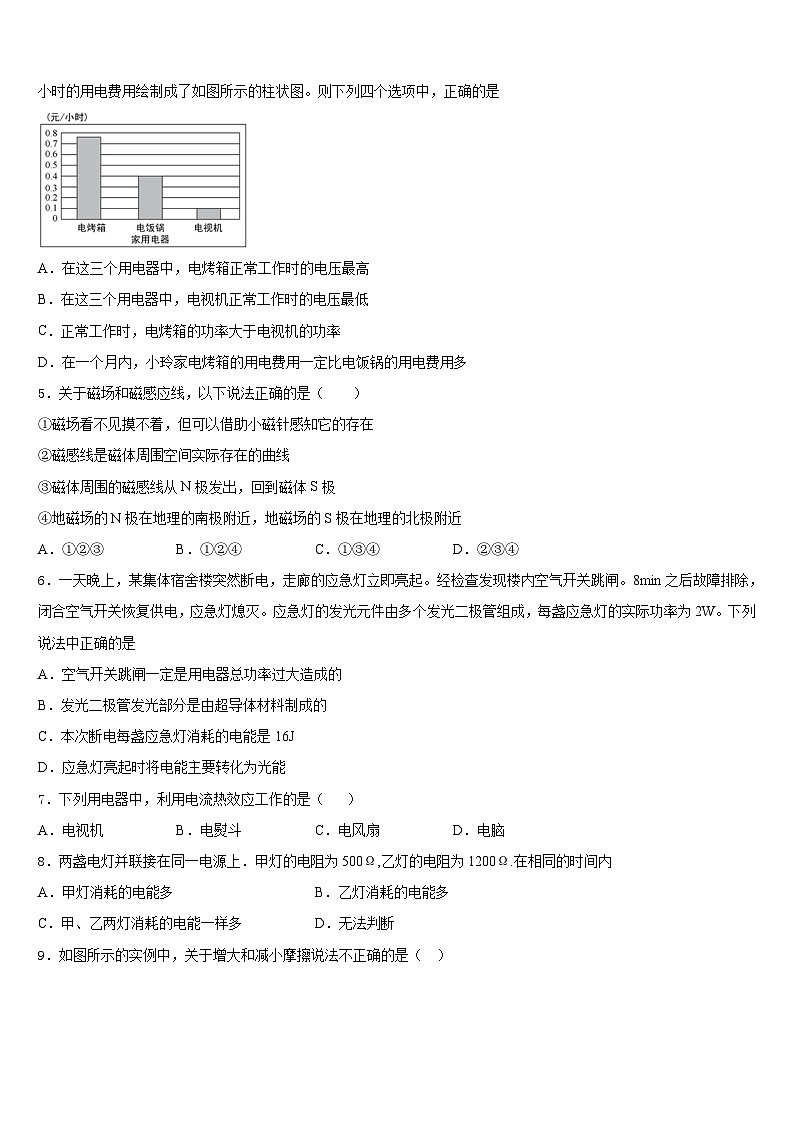

4．小玲家有能正常工作的电烤箱、电饭锅和电视机各一个，按照每度电0.6元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图。则下列四个选项中，正确的是
A．在这三个用电器中，电烤箱正常工作时的电压最高
B．在这三个用电器中，电视机正常工作时的电压最低
C．正常工作时，电烤箱的功率大于电视机的功率
D．在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多
5．关于磁场和磁感应线，以下说法正确的是（ ）
①磁场看不见摸不着，但可以借助小磁针感知它的存在
②磁感线是磁体周围空间实际存在的曲线
③磁体周围的磁感线从N极发出，回到磁体S极
④地磁场的N极在地理的南极附近，地磁场的S极在地理的北极附近
A．①②③B．①②④C．①③④D．②③④
6．一天晚上，某集体宿舍楼突然断电，走廊的应急灯立即亮起。经检查发现楼内空气开关跳闸。8min之后故障排除，闭合空气开关恢复供电，应急灯熄灭。应急灯的发光元件由多个发光二极管组成，每盏应急灯的实际功率为2W。下列说法中正确的是
A．空气开关跳闸一定是用电器总功率过大造成的
B．发光二极管发光部分是由超导体材料制成的
C．本次断电每盏应急灯消耗的电能是16J
D．应急灯亮起时将电能主要转化为光能
7．下列用电器中，利用电流热效应工作的是（ ）
A．电视机B．电熨斗C．电风扇D．电脑
8．两盏电灯并联接在同一电源上．甲灯的电阻为500Ω,乙灯的电阻为1200Ω.在相同的时间内
A．甲灯消耗的电能多B．乙灯消耗的电能多
C．甲、乙两灯消耗的电能一样多D．无法判断

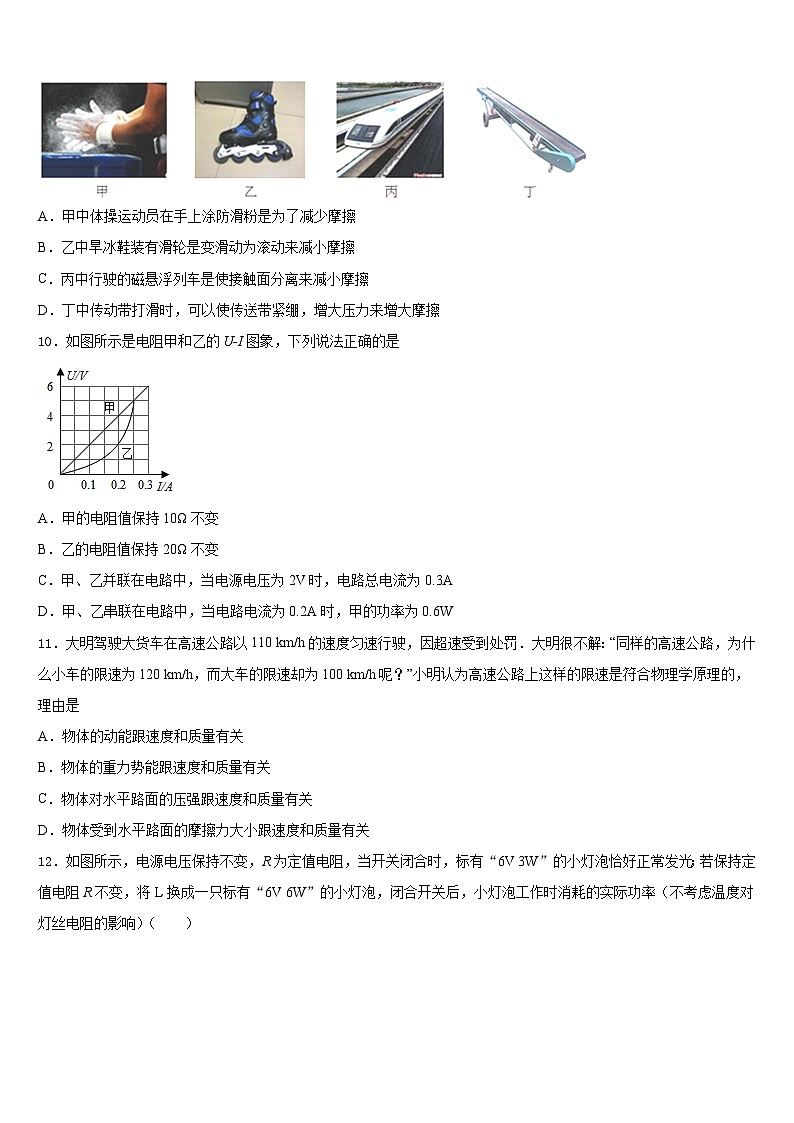

9．如图所示的实例中，关于增大和减小摩擦说法不正确的是（ ）
A．甲中体操运动员在手上涂防滑粉是为了减少摩擦
B．乙中旱冰鞋装有滑轮是变滑动为滚动来减小摩擦
C．丙中行驶的磁悬浮列车是使接触面分离来减小摩擦
D．丁中传动带打滑时，可以使传送带紧绷，增大压力来增大摩擦
10．如图所示是电阻甲和乙的U-I图象，下列说法正确的是
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3A
D．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W
11．大明驾驶大货车在高速公路以110 km/h的速度匀速行驶，因超速受到处罚．大明很不解：“同样的高速公路，为什么小车的限速为120 km/h，而大车的限速却为100 km/h呢？”小明认为高速公路上这样的限速是符合物理学原理的，理由是
A．物体的动能跟速度和质量有关
B．物体的重力势能跟速度和质量有关
C．物体对水平路面的压强跟速度和质量有关
D．物体受到水平路面的摩擦力大小跟速度和质量有关
12．如图所示，电源电压保持不变，R为定值电阻，当开关闭合时，标有“6V 3W”的小灯泡恰好正常发光；若保持定值电阻R不变，将L换成一只标有“6V 6W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率（不考虑温度对灯丝电阻的影响）（ ）
A．小于6W
B．等于6W
C．大于6W
D．无法确定
二、填空题（每题5分，共4题，20分）
13．装着开水的暖水瓶，有时瓶内的水蒸气会把瓶塞项起。在这个过程中，暖水瓶内的水蒸气对瓶塞做功，则水蒸气的内能__________(填“增大”或“减小”)，转化为瓶塞的________能。
14．小芳家的电能表上标着“3 000 revs/（kw·h）”，她把家中的其他用电器都与电源断开，仅让某个用电器工作，1 min内电能表的转盘转了15转.该用电器在上述时间内消耗的电能为______kW·h，该用电器的功率是______W.
15．一节蓄电池的电压是______V．滑动变阻器是靠改变电阻线的_____来改变电阻的，一个滑动变阻器上标有“50Ω，1.5A”，1.5A的意思是_______。
16．如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为_____A，定值电阻R2的阻值为_____Ω。
三、实验题（共12分）
17．（4分）小明小组在测量额定电压为2.5V小灯泡电功率的实验中，实验电路图如图甲所示。
(1)闭合开关前，应将滑动变阻器滑片P移到最_____端；（填“左”或“右”）
(2)检查电路连接无误后，闭合开关S，电压表有示数，电流表也有示数，灯泡不亮。产生灯泡不亮现象的原因可能是_____；
(3)实验时，电压表和电流表读数记录在上表中。实验结束后，同学们想知道小灯泡的额定功率，却发现没有测小灯泡正常工作时的电流，小丽同学认为可利用表中某组数据求出电阻R，再利用求出小灯泡的额定功率。请指出错误原因_____；
(4)小刘同学将表中数据转换为图乙的曲线，由图可知小灯泡的额定功率为_____W；
(5)现在将该小灯泡与一个20Ω的定值电阻串联后，接入电压为3V的电源两端，则此时小灯泡的实际功率是_____W。
18．（4分）实验小组在探究电流与电阻的关系中，使用的器材有：电源、电流表、电压表、滑动变阻器各一个，开关一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），导线若干，设计了如图甲所示的电路图。
（1）闭合开关前，电流表指针如图乙所示，对电流表的操作应该是______。
（2）小组在探究时，先将5Ω的电阻连入电路中，闭合开关后，移动滑动变阻器的滑片使电压表示数达到某一数值，电流表的示数如图丙所示，该示数为______A，接着断开开关，将5Ω电阻更换成10Ω电阻，闭合开关后，接下来应做的操作是______，直至电压表示数为______V，记下此时电流表的示数。
（3）实验小组收集的数据如下表，分析表中数据，发现第______次实验的数据存在错误，反思产生的原因，回忆是某次将定值电阻的阻值由______Ω变换为错误数据点对应阻值时（实验过程并未按表中序号顺序进行），未调节滑片P就读取电流而造成的.根据出现的数据，求出电源的电压是______V。
19．（4分）用如图所示的电路来探究串联电路的电压特点时；
（1）实验中应选择规格______（填“相同”或“不相同”）的灯泡．
（2）用电压表分别测出L1和L2两端电压及串联总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录在如表中．分析实验数据，可得到串联电路的电压特点是______（用公式写出）．
（3）进行多次实验的主要目的是______（填“寻找普遍规律”或“减小实验误差”）。
四、作图题（共16分）
20．（8分）如图所示．闭合开关，条形磁铁静止，滑动变阻器滑片P从左往右滑动的过程中，弹簧将伸长，请在图中画出电磁铁的线圈．
（_______）
21．（8分）请在图中分别标出小磁针a、b静止时的N、S极。
五、计算题（共22分）
22．（10分）如图所示，电源电压为4.5V，小灯泡的额定电压为3.8V，额定电流为0.2A，求：
（1）小灯泡的额定功率。
（2）小灯泡正常发光时，滑动变阻器接入电路中的阻值。
23．（12分）小明家中有一个具有保温功能的电饭锅，从它的说明书上收集到如下表中的数据，电饭锅的电路原理图如图所示。请问：
(1)当开关S断开时，该电饭锅是处于保温状态还是加热状态？
(2)该电饭锅正常加热时，电路中的电流是多大？
(3)电路中电阻R1、R2的阻值各是多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、B
4、C
5、C
6、D
7、B
8、A
9、A
10、C
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、减小 机械
14、0.005 300
15、2 长度 滑动变阻器允许通过的最大电流是1.5A
16、0.3 10
三、实验题（共12分）
17、右 变阻器连入电路中的电阻过大 灯泡电阻不是定值 0.5 0.1
18、调零 0.4 调节滑动变阻器 2 3 25 4
19、不相同 U=U1+U2 寻找普遍规律
四、作图题（共16分）
20、
21、（2分）答案如右图所示。
五、计算题（共22分）
22、（1）0.76W（2）3. 5Ω
23、 (1)保温状态；(2)4A；(3)、
实验序号
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.20
0.10
0.10
0.08
实验次数
U1/V
U2/V
U/V
1
2.3
0.7
3.0
2
2.0
1.0
3.0
3
1.7
1.3
3.0
额定电压
220V
频 率
50Hz
加热功率
880W
保温功率
40W
最大容积
3L
