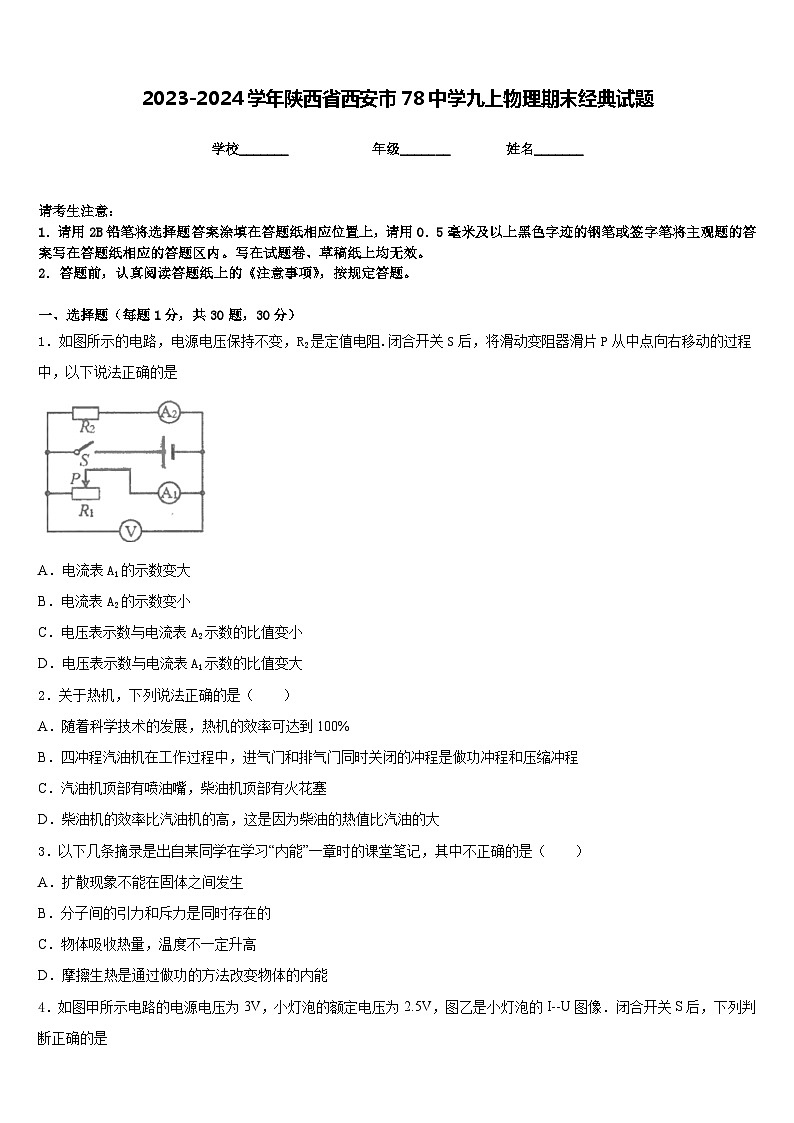

2023-2024学年陕西省西安市78中学九上物理期末经典试题含答案

这是一份2023-2024学年陕西省西安市78中学九上物理期末经典试题含答案，共10页。试卷主要包含了关于静电现象，下列说法正确的是，下列符合安全用电规范的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路，电源电压保持不变，R2是定值电阻.闭合开关S后，将滑动变阻器滑片P从中点向右移动的过程中，以下说法正确的是
A．电流表A1的示数变大
B．电流表A2的示数变小
C．电压表示数与电流表A2示数的比值变小
D．电压表示数与电流表A1示数的比值变大
2．关于热机，下列说法正确的是（ ）
A．随着科学技术的发展，热机的效率可达到100%
B．四冲程汽油机在工作过程中，进气门和排气门同时关闭的冲程是做功冲程和压缩冲程
C．汽油机顶部有喷油嘴，柴油机顶部有火花塞
D．柴油机的效率比汽油机的高，这是因为柴油的热值比汽油的大
3．以下几条摘录是出自某同学在学习“内能”一章时的课堂笔记，其中不正确的是（ ）
A．扩散现象不能在固体之间发生
B．分子间的引力和斥力是同时存在的
C．物体吸收热量，温度不一定升高
D．摩擦生热是通过做功的方法改变物体的内能

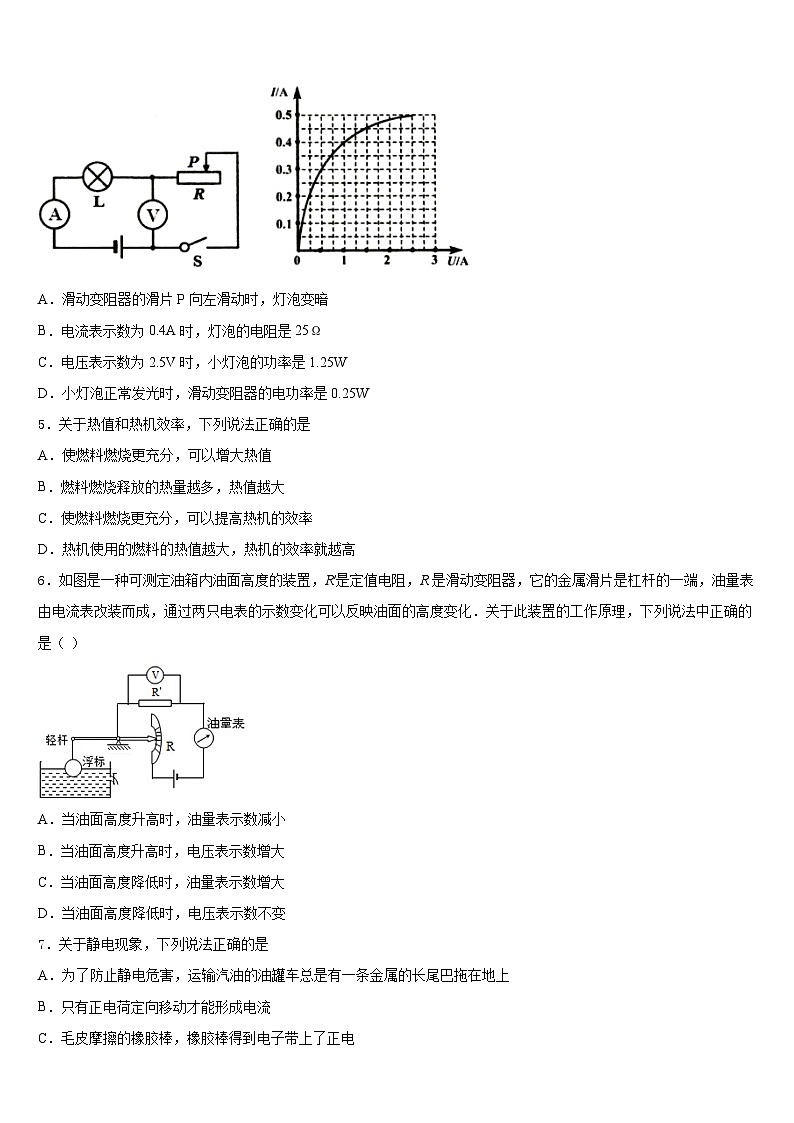

4．如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I--U图像．闭合开关S后，下列判断正确的是
A．滑动变阻器的滑片P向左滑动时，灯泡变暗
B．电流表示数为0.4A时，灯泡的电阻是25Ω
C．电压表示数为2.5V时，小灯泡的功率是1.25W
D．小灯泡正常发光时，滑动变阻器的电功率是0.25W
5．关于热值和热机效率，下列说法正确的是
A．使燃料燃烧更充分，可以增大热值
B．燃料燃烧释放的热量越多，热值越大
C．使燃料燃烧更充分，可以提高热机的效率
D．热机使用的燃料的热值越大，热机的效率就越高
6．如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化．关于此装置的工作原理，下列说法中正确的是（ ）
A．当油面高度升高时，油量表示数减小
B．当油面高度升高时，电压表示数增大
C．当油面高度降低时，油量表示数增大
D．当油面高度降低时，电压表示数不变

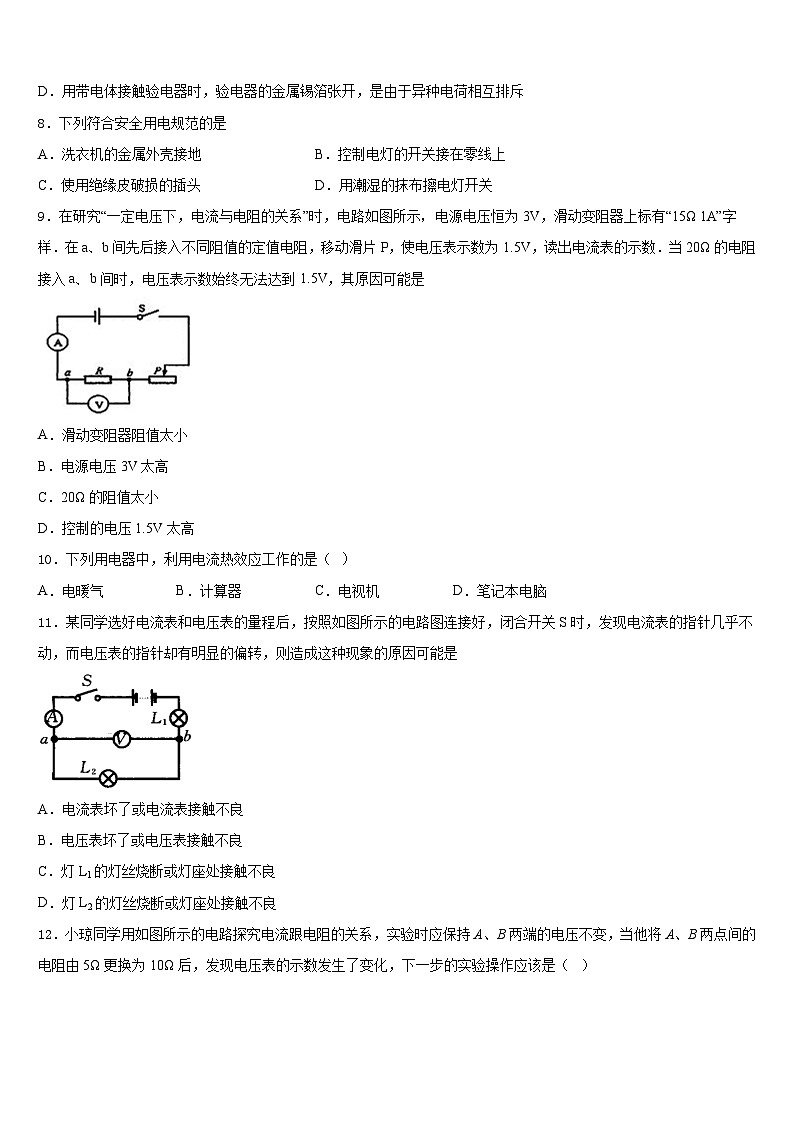

7．关于静电现象，下列说法正确的是
A．为了防止静电危害，运输汽油的油罐车总是有一条金属的长尾巴拖在地上
B．只有正电荷定向移动才能形成电流
C．毛皮摩擦的橡胶棒，橡胶棒得到电子带上了正电
D．用带电体接触验电器时，验电器的金属锡箔张开，是由于异种电荷相互排斥
8．下列符合安全用电规范的是
A．洗衣机的金属外壳接地B．控制电灯的开关接在零线上
C．使用绝缘皮破损的插头D．用潮湿的抹布擦电灯开关
9．在研究“一定电压下，电流与电阻的关系”时，电路如图所示，电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样．在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数．当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是
A．滑动变阻器阻值太小
B．电源电压3V太高
C．20Ω的阻值太小
D．控制的电压1.5V太高
10．下列用电器中，利用电流热效应工作的是（ ）
A．电暖气B．计算器C．电视机D．笔记本电脑
11．某同学选好电流表和电压表的量程后，按照如图所示的电路图连接好，闭合开关S时，发现电流表的指针几乎不动，而电压表的指针却有明显的偏转，则造成这种现象的原因可能是
A．电流表坏了或电流表接触不良
B．电压表坏了或电压表接触不良
C．灯L1的灯丝烧断或灯座处接触不良
D．灯L2的灯丝烧断或灯座处接触不良
12．小琼同学用如图所示的电路探究电流跟电阻的关系，实验时应保持A、B两端的电压不变，当他将A、B两点间的电阻由5Ω更换为10Ω后，发现电压表的示数发生了变化，下一步的实验操作应该是（ ）
A．保持变阻器滑片不动，将电池节数增加
B．保持电池节数不变、变阻器滑片不动，改变电压表的量程
C．保持电池节数不变，将变阻器滑片适当向左移动
D．保持电池节数不变，将变阻器滑片适当向右移动
二、填空题（每题5分，共4题，20分）
13．如图所示，在烧杯中加人盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个干电池．观察电压表指针的偏转与接线可知：这个电池的电压是________V，________片是它的正极
14．在常态下物质的存在形式有固态、液体、气态三种状态．在三种状态中分子间的作用力最弱的状态是 ________；被毛皮摩擦过的橡胶棒带负电，说明橡胶原子核对核电子束缚能力比毛皮原子核对核外电子的束缚能力 ________（选填“强”或“弱”）．
15．如图所示，ab是一轻质金属棒，用两根细导线吊着悬在蹄形磁铁中间，灵敏电流计可以检查电路中微弱的电流。当开关S置于不同的位置时，可研究不同的电磁现象：当开关S接到位置___（选填“1”或“2”）时，可以观察磁场对通电导体的作用；当开关S接到另一位置时，可探究______现象，利用该原理我们制造了________（选填“电动机”或“发电机”）。
16．小明家电冰箱和电能表的铭牌如下表，图中电能表的示数是__________kW· h；若小明家电路只接入电冰箱，当冰箱致冷5min时，电能表的指示灯闪烁25次，电冰箱功率为__________W；若某天只接入电冰箱并使其正常工作，则这一白天（12小时内）电能表的指示灯闪烁__________次。

三、实验题（共12分）
17．（4分）小明探究“电流与电阻关系”，实验器材：两节干电池，标有"15Ω 1A”字样的滑动变阻器，阻值分别为5Ω、10Ω、20Ω的定值电阻。
(1)小明连接了如图甲所示的电路，其中有一条导线连接有误，请在连接错误的导线上打“×”并画出正确连线，
（__________________）
(2)排除故障后，小明将5Ω定值电阻连入电路，将滑动变阻器的滑片移动到_______(A/Ｂ)端，再闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙，示数为____A；
(3)接下来断开开关，取下5Ω的定值电阻，分别把它换成10Ω、20Ω的定值电阻，闭合开关，调节滑动变阻器，直至电压表示数为_____V，分别读取相应的电流表示数，记录在表中
(4)由数据可知:当导体两端的电压一定时，通过导体的电流与导体的电阻成______；
(5)小明想用一个电流表和一个定值电阻R０测未知电阻Rx的阻值，于是他设计了如图丙所示的电路图，并进行如下实验操作：
①闭合S、S1，记下此时电流表的示数为I；
②闭合S、断开S1，记下此时电流表的示数为I1；
③求未知电阻Rx的表达式为：Rx=_______ (用R0/I/I1表示)。
18．（4分）在“探究电流产生的热量与哪些因素有关”的实验中，提供了如图所示的实验器材，并完成了电路连接，其中 。
实验一：探究电流产生的热量与电阻的关系
(1)电路中电阻丝的连接方式是为了控制______；电阻丝放出热量的多少，通过______来进行判断。
(2)闭合开关，经过一定时间，用电阻丝R1加热的煤油温度升高了△t1，用电阻丝R2加热的煤油温度升高了△t2，那么△t1______△t2（选填“大于”、“等于”或“小于”）。
实验二：探究电流产生的热量与电流的关系
(3)闭合开关，移动滑动变阻器的滑动触头，使电路中的电流变成实验一中电流的2倍，且通电时间相同。实验发现，用电阻丝R1（或R2）加热的煤油，温度升高△t1＇（或△t2＇）______2△t1（或2△t2）（选填“大于”、“等于”或“小于”），该实验说明电流产生的热量与电流_______选填“成”或“不成”）正比例关系。
19．（4分）为了探究导体在磁场中怎样运动，才能产生电流，采用了图中的实验装置：
（1）用细线将悬挂的导体 ab 放入蹄形磁体中，闭合开关，电流计指针不会偏转，让导体 ab 在蹄形磁体中左右运动，电流计指针______偏转；断开开关，让导体 ab 在蹄形磁体中左右运动，电流计指针_____偏转。（选填“会”或“不会”）
（2）用细线将悬挂的导体 ab 放入蹄形磁体中，闭合开关，让导体 ab 在蹄形磁体中竖直上下运动，电流计指针_________偏转；让导体 ab 在蹄形磁体中斜向上或斜向下运动，电流计指针_______偏转。（选填“会”或“不会”）
（3）综合（1）（2）可知，导体 ab 在磁场中运动产生感应电流的条件是：导体 ab 必须是________电路的一部分，且一定要做_______运动。
（4）在探究过程中，闭合开关：①让导体 ab 在蹄形磁体中向左运动，电流计指针向右偏转；②让导体 ab 在蹄形磁体中向右运动，电流计指针向左偏转； ③断开开关，将图中的蹄形磁体的 N、S 极对调，再闭合开关，让导体 ab 在蹄形磁体中向左运动，电流计指针向左偏转。
通过①和②说明感应电流的方向与________方向有关； 通过①和③说明感应电流的方向与_________方向有关。
四、作图题（共16分）
20．（8分）如图所示，当开关S闭合后，要使电阻R1、R2并联，请在圆圈内填入适合的电表符号．
（______）
21．（8分）如图所示，甲为一个带指示灯的“一开三孔”开关（即一个开关和一个三孔插座连 在一起）实物图．开关断开，指示灯灭，插座不能使用；若指示灯烧坏，插座仍可继续使用．请将图中电路连接完整．
（_______）
五、计算题（共22分）
22．（10分）天然气是一种清洁燃料。苏州很多出租车己使用天然气来代替燃油，某出租车在一段时间内消耗了500g天然气。求：
(1)这些天然气完全燃烧，可放出多少热量？
(2)若这些热量30%用来做有用功，可使牵引力为5×103N的出租车匀速行驶多少距离？ (天然气的热值为4.4×107J/kg )
23．（12分）近年来，兴义市加大对城市景观照明工程建设，夜晚的大街小巷繁星点点、如梦如幻．景观照明大多使用的是用发光二极管制成的LED灯，它具有发光效率高、使用寿命长、节能等优点，如图是某种LED灯的I﹣﹣U图象．试求：
（1）当LED灯两端的电压为4V时，工作lmin消耗的电能是多少焦耳？
（2）把该LED灯与R＝50Ω的定值电阻串联，当R的电功率为0.08W时，LED灯的电功率是多少瓦？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、A
4、D
5、C
6、B
7、A
8、A
9、A
10、A
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、0.2 铜
14、气态；强
15、1 电磁感应 发电机
16、31.5 120 1250
三、实验题（共12分）
17、 B 0.4 2 反比
18、电流相等 温度计的示数 大于 不成 大于
19、会 不会 不会 会 闭合 切割磁感线 导体运动 磁场
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) (2) 1320m
23、9.6;0.16
BC-65B电冰箱
额定电压
220V
额定功率
耗电量
1kW•h/24h
实验次数
1
2
3
电阻R/
5
10
20
电流I/A
0.2
0.1
