学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）

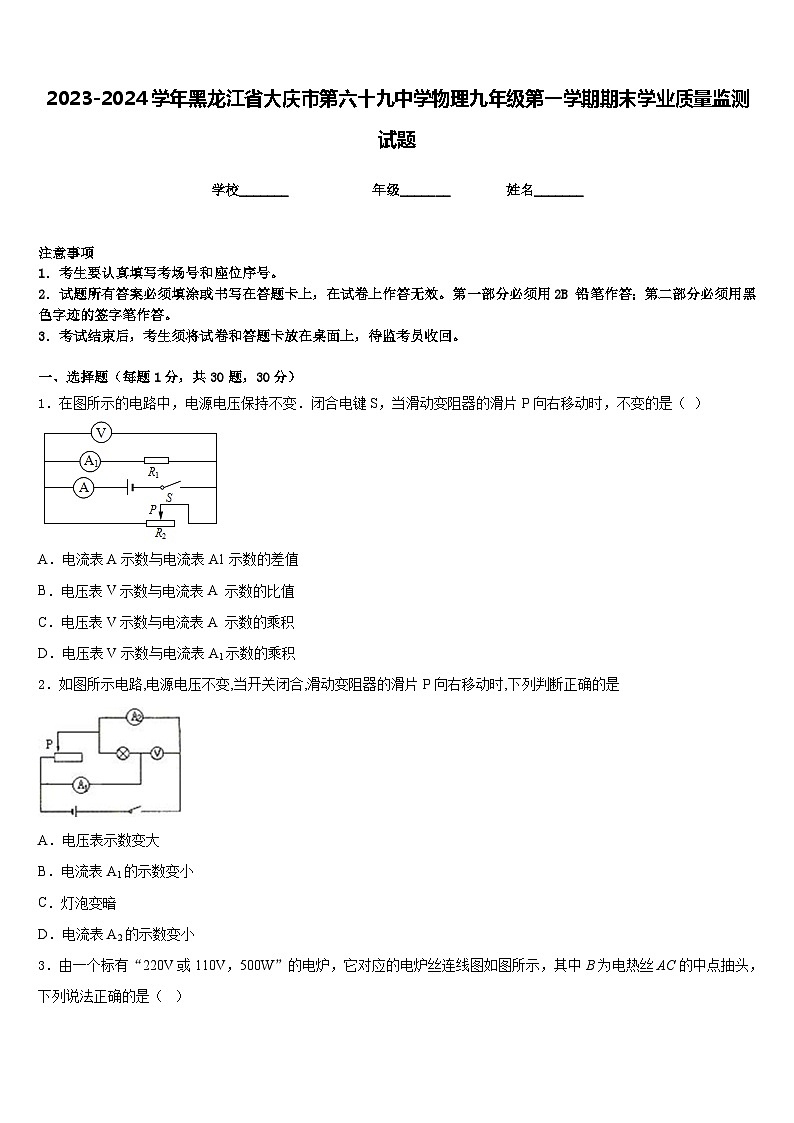

1．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（ ）
A．电流表A示数与电流表A1示数的差值
B．电压表V示数与电流表A 示数的比值
C．电压表V示数与电流表A 示数的乘积
D．电压表V示数与电流表A1示数的乘积
2．如图所示电路,电源电压不变,当开关闭合,滑动变阻器的滑片P向右移动时,下列判断正确的是
A．电压表示数变大
B．电流表A1的示数变小
C．灯泡变暗
D．电流表A2的示数变小

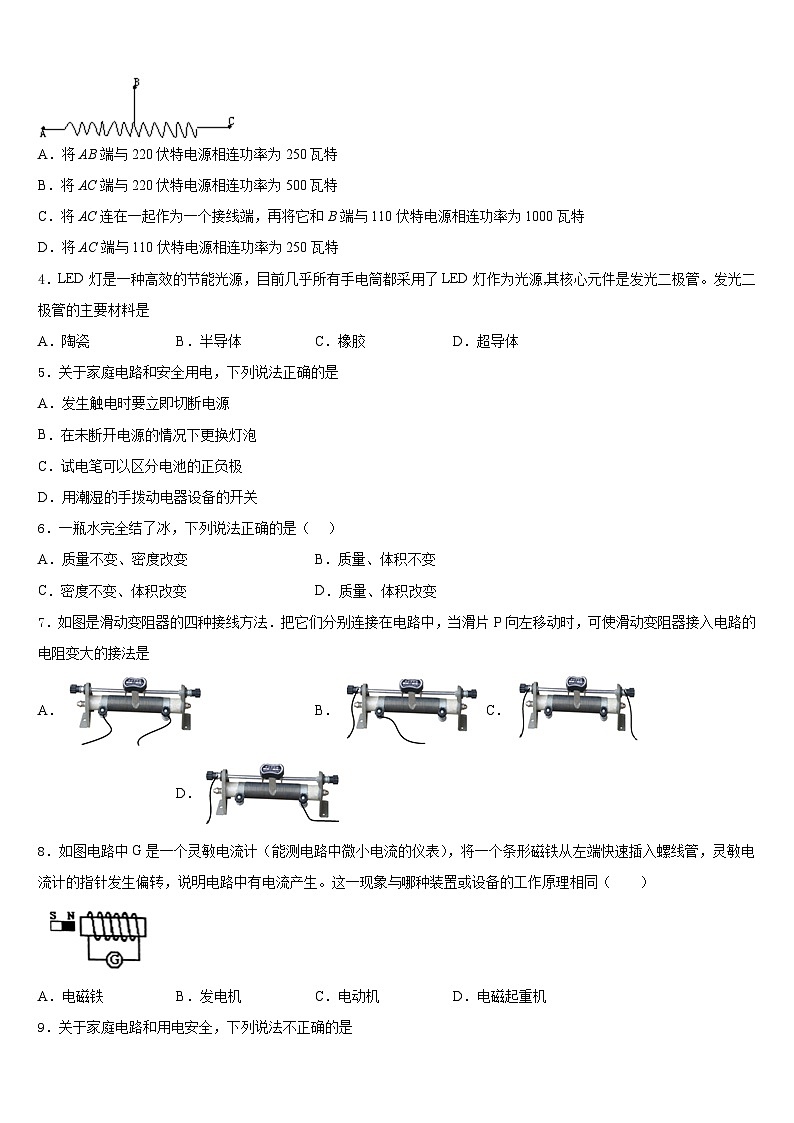

3．由一个标有“220V或110V，500W”的电炉，它对应的电炉丝连线图如图所示，其中B为电热丝AC的中点抽头，下列说法正确的是（ ）
A．将AB端与220伏特电源相连功率为250瓦特
B．将AC端与220伏特电源相连功率为500瓦特
C．将AC连在一起作为一个接线端，再将它和B端与110伏特电源相连功率为1000瓦特
D．将AC端与110伏特电源相连功率为250瓦特
4．LED灯是一种高效的节能光源，目前几乎所有手电筒都采用了LED灯作为光源,其核心元件是发光二极管。发光二极管的主要材料是
A．陶瓷B．半导体C．橡胶D．超导体
5．关于家庭电路和安全用电，下列说法正确的是
A．发生触电时要立即切断电源
B．在未断开电源的情况下更换灯泡
C．试电笔可以区分电池的正负极
D．用潮湿的手拨动电器设备的开关
6．一瓶水完全结了冰，下列说法正确的是（ ）
A．质量不变、密度改变B．质量、体积不变
C．密度不变、体积改变D．质量、体积改变
7．如图是滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向左移动时，可使滑动变阻器接入电路的电阻变大的接法是
A．B．C．D．
8．如图电路中G是一个灵敏电流计（能测电路中微小电流的仪表），将一个条形磁铁从左端快速插入螺线管，灵敏电流计的指针发生偏转，说明电路中有电流产生。这一现象与哪种装置或设备的工作原理相同（ ）
A．电磁铁B．发电机C．电动机D．电磁起重机

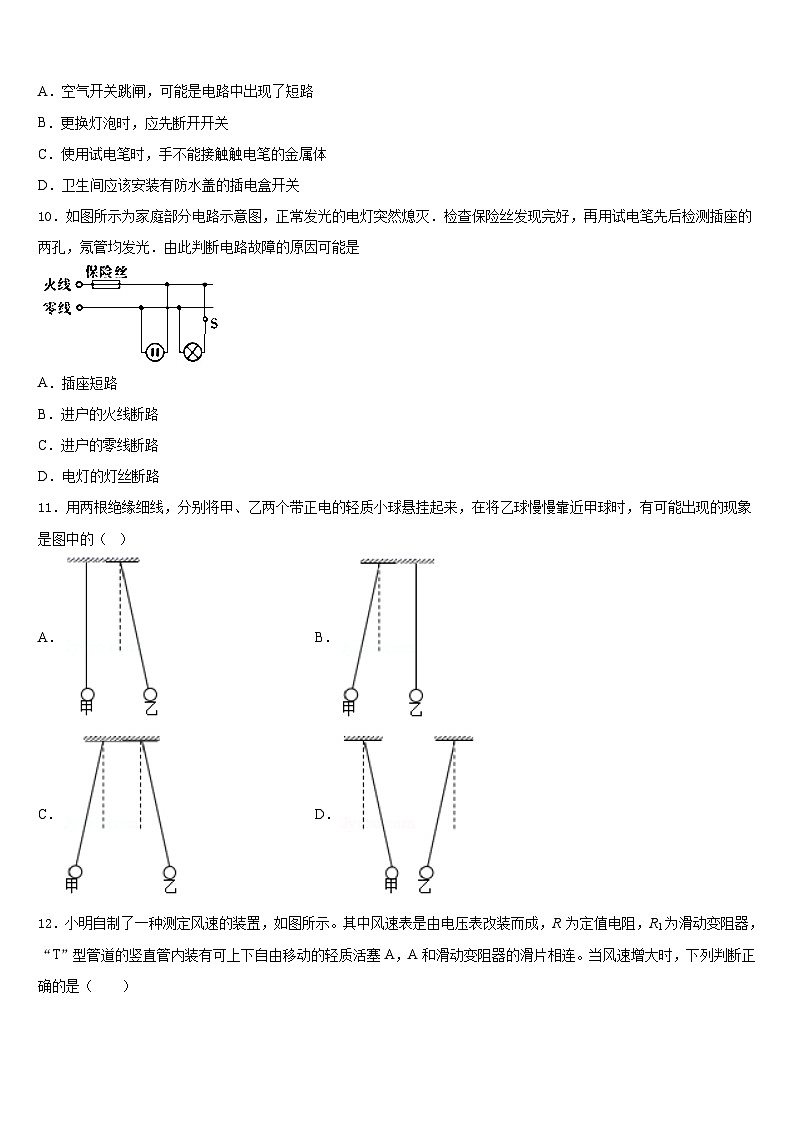

9．关于家庭电路和用电安全，下列说法不正确的是
A．空气开关跳闸，可能是电路中出现了短路
B．更换灯泡时，应先断开开关
C．使用试电笔时，手不能接触触电笔的金属体
D．卫生间应该安装有防水盖的插电盒开关
10．如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭．检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光．由此判断电路故障的原因可能是
A．插座短路
B．进户的火线断路
C．进户的零线断路
D．电灯的灯丝断路
11．用两根绝缘细线，分别将甲、乙两个带正电的轻质小球悬挂起来，在将乙球慢慢靠近甲球时，有可能出现的现象是图中的（ ）
A．B．
C．D．
12．小明自制了一种测定风速的装置，如图所示。其中风速表是由电压表改装而成，R 为定值电阻，R1为滑动变阻器，“T”型管道的竖直管内装有可上下自由移动的轻质活塞A，A和滑动变阻器的滑片相连。当风速增大时，下列判断正确的是（ ）
A．活塞A向下移动，电压表示数变大B．活塞A向下移动，电压表示数变小
C．活塞A向上移动，电压表示数变大D．活塞A向上移动，电压表示数变小
二、填空题（每题5分，共4题，20分）
13．如图所示的电路中，a是________表，b是________表，开关闭合前，滑动变阻器滑片应放在____________端(选填“A”或“B”），闭合开关，向左移动滑片，此时接入电路的电阻变__________灯泡变_________。
14．在医院等公共场所设有“禁止吸烟”的标志，这是因为在公共场所“一人吸烟，多人被动吸烟”，这种说法的依据是：组成物质的分子在永不停息地做__________。冬天手冷时，我们用搓手的方式使手变暖和，这是采用________的方式来增加手的内能。
15．我国核能利用处于世界领先水平，核能属于_____（填“可再生”、“不可再生”）能源，氢弹爆炸时发生的核反应是核_____变。
16．秋天，用梳子梳完头发后会发现头发很蓬松，这是_____现象；把带电体接触验电器，其金属箔会张开，这是因为_____的原理。
三、实验题（共12分）
17．（4分）笑笑在“测量小灯泡电功率”的实验中，所用小灯泡上标有“3.8V”的字样，他设计的实验电路如图甲所示：
（1）连接电路时，开关S应断开，目的是防止因电路_____（选填“短路”或“开路”）而损坏仪器；闭合开关后，若发现电压表的指针往左偏，这可能是由于电压表的正负接线柱________；
（2）若在实验中小灯泡的灯丝突然烧断了，则电压表的示数将__________；（选填“变大”“变小”或“不变”）；
（3）排除故障后，调节滑动变阻器，使灯泡正常发光，此时电流表的示数如图乙所示，小灯泡的额定功率为____ W；小灯泡正常发光时的电阻为____Ω；
（4）下表是在实验中测出的三组数据，根据测得的三组数据求出各次电阻，发现小灯泡三次的电阻值并不相同，这是因为小灯泡灯丝的电阻与________有关。
18．（4分）下列是测量小灯泡电功率的实物元件图，其中电源是由三只蓄电池组成，小灯泡额定电压是3.8V，其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，电流表（0~0.6A、0~3A），电压表（0~3V、0~15V）：
(1)本实验的原理是：_________________；
(2)请用笔画线代替导线，把下图中的电路元件连接成实验电路；（要求：滑片P向左移时灯变亮，且连线不得交叉）
（_______）
(3)在测量小灯泡的额定功率时，应先调节________，使小灯泡两端电压为___________V，再测出电路中的______________，即可计算额定功率；若小灯泡两端实际电压为额定电压的1.2 倍，则实际功率为额定功率的_________倍；（假设电阻值不变）
(4)实际测量过程中小刚才发现电压表0~15V量程已损坏（另一量程完好），但他仍想利用现有器材测出小灯泡的额定功率，请你帮小刚重新设计新的电路图并画在下面的方框内；
（_______）
(5)小刚按重新设计的电路图继续实验，调节滑动变阻器滑片，使电压表示数为_____V时，小灯泡正常发光，此时电流表示数如图所示，则小灯泡的额定功率是______W；
(6)实验时，若发现电流表指针摆动分别出现了如下图甲、乙所示的两种情况。请分析在使用电流表时分别存在什么问题，并写在下面的横线上。
甲现象存在的问题：_______________；
乙现象存在的问题：_______________。
19．（4分）在“组成串联电路和并联电路”的实验中
(1)连接串联电路的过程中，下列几点要求中没有必要的是_____
A．按照电路图连接电路的过程中，开关应该是断开的
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
(2)在串联电路中开关的作用是_____。
(3)在并联电路中支路开关的作用是_____。
四、作图题（共16分）
20．（8分）如图所示，教室中有两盏照明灯。由一个开关控制，两盏灯之间互不影响，请你用笔画线代替导线，将电路图连接完整。
（_______）
21．（8分）如图所示，用绳子将电线杆竖起，请画出此时拉力F的力臂l.
五、计算题（共22分）
22．（10分）如图甲是一款可以缓解眼睛疲劳的电加热眼罩，图乙是它的内部简化电路图。电源电压恒为6V，R1和R2均为发热电阻。只闭合S1时为保温档，电功率为1.2W，同时闭合S1和S2为加热档，电功率为3W。求：
（1）保温档工作时的电流是多少？
（2）R2的阻值是多少？
（3）若眼罩在加热档工作30min，产生的热量是多少？
23．（12分）某家庭用燃气热水器将质量为100kg，温度为20℃的自来水加热到50℃，消耗的天然气体积为1m1(假设天然气完全燃烧)．已知水的比热容为4.2×101J/(kg·℃)，天然气的热值为1.2×107J/m1．求：
(1)天然气完全燃烧放出的热量；
(2)水吸收的热量；
(1)该热水器工作时的效率．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、B
4、B
5、A
6、A
7、D
8、B
9、C
10、C
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、电流 电压 B 小 亮
14、无规则运动 做功
15、不可再生 聚
16、摩擦起电 同种电荷相互排斥
三、实验题（共12分）
17、短路 接反了 变大 1.52 9.5 温度
18、 滑动变阻器的滑片 3.8 电流 1.44 2.2 1.52 电流表的正负接线柱接反了 电流表的量程选择过小
19、C 控制所有用电器 控制所在支路的用电器
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 0.2A；(2) 20Ω；(3) 。
23、 (1) 1.2×107J；(2) 1.26×107J；(1) 19.4%．
实验次数
电压U／V
电流I／A
灯泡亮度
1
3.0
0.36
发光暗淡
2
3.8
发光正常
3
4.2
0.42
发光强烈
