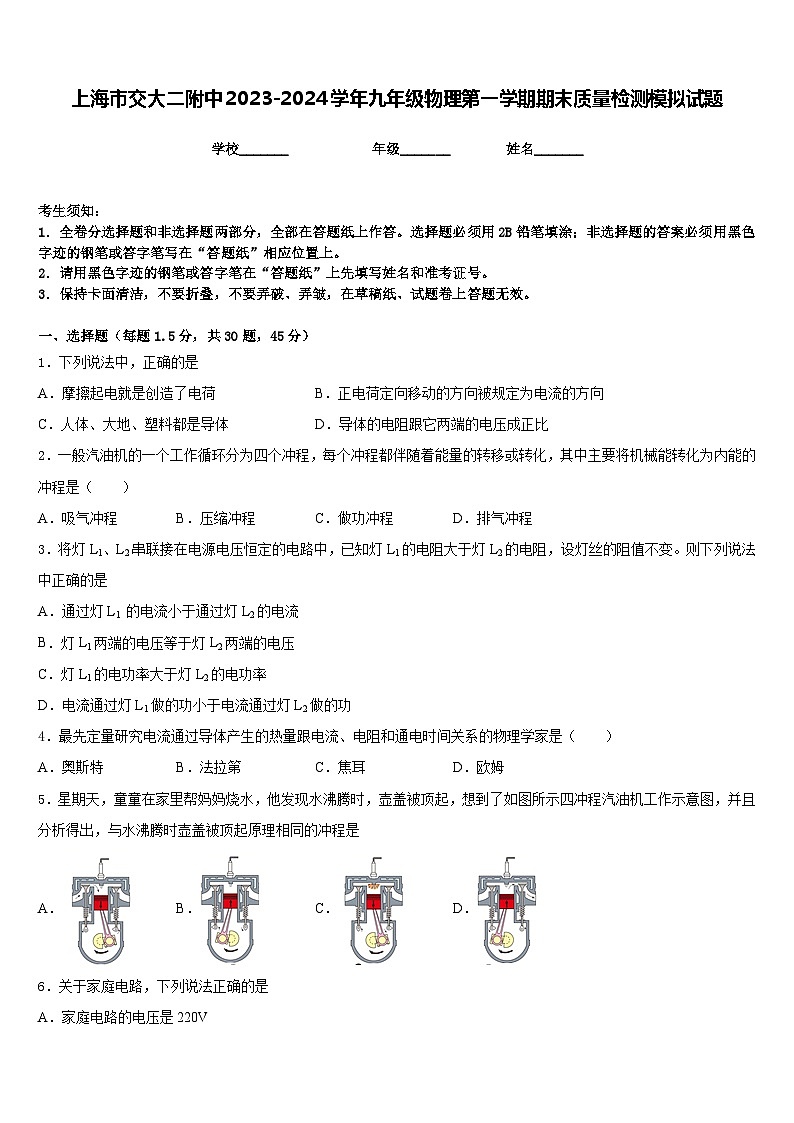

上海市交大二附中2023-2024学年九年级物理第一学期期末质量检测模拟试题含答案

这是一份上海市交大二附中2023-2024学年九年级物理第一学期期末质量检测模拟试题含答案，共12页。试卷主要包含了关于家庭电路，下列说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）
1．下列说法中，正确的是
A．摩擦起电就是创造了电荷B．正电荷定向移动的方向被规定为电流的方向
C．人体、大地、塑料都是导体D．导体的电阻跟它两端的电压成正比
2．一般汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将机械能转化为内能的冲程是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
3．将灯L1、L2串联接在电源电压恒定的电路中，已知灯L1的电阻大于灯L2的电阻，设灯丝的阻值不变。则下列说法中正确的是
A．通过灯L1 的电流小于通过灯L2的电流
B．灯L1两端的电压等于灯L2两端的电压
C．灯L1的电功率大于灯L2的电功率
D．电流通过灯L1做的功小于电流通过灯L2做的功
4．最先定量研究电流通过导体产生的热量跟电流、电阻和通电时间关系的物理学家是（ ）
A．奥斯特B．法拉第C．焦耳D．欧姆
5．星期天，童童在家里帮妈妈烧水，他发现水沸腾时，壶盖被顶起，想到了如图所示四冲程汽油机工作示意图，并且分析得出，与水沸腾时壶盖被顶起原理相同的冲程是
A．B．C．D．
6．关于家庭电路，下列说法正确的是
A．家庭电路的电压是220V
B．家庭电路中，几盏发光的灯泡是串联的
C．对人体安全电压是36 V
D．电压表不可以直接接到电源的两极上

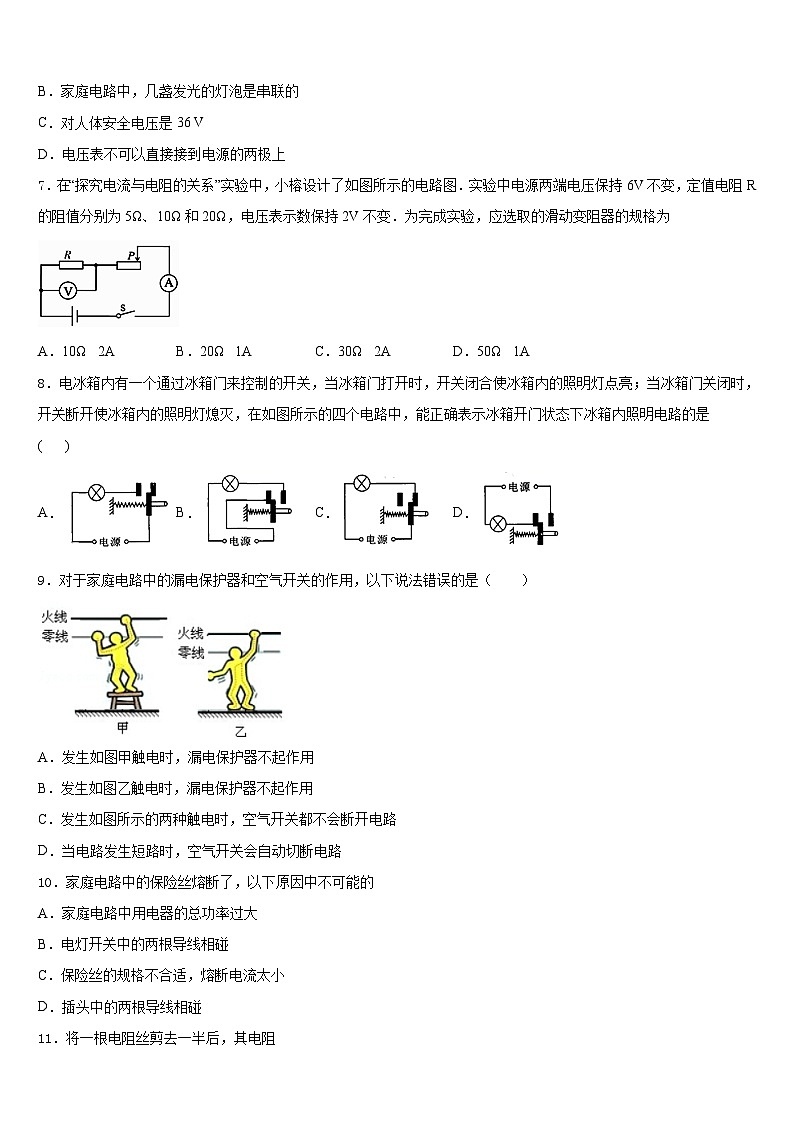

7．在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为
A．10Ω 2AB．20Ω 1AC．30Ω 2AD．50Ω 1A
8．电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭，在如图所示的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是 ( )
A．B．C．D．
9．对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（ ）
A．发生如图甲触电时，漏电保护器不起作用
B．发生如图乙触电时，漏电保护器不起作用
C．发生如图所示的两种触电时，空气开关都不会断开电路
D．当电路发生短路时，空气开关会自动切断电路
10．家庭电路中的保险丝熔断了，以下原因中不可能的
A．家庭电路中用电器的总功率过大
B．电灯开关中的两根导线相碰
C．保险丝的规格不合适，熔断电流太小
D．插头中的两根导线相碰
11．将一根电阻丝剪去一半后，其电阻
A．变大 B．变小 C．不变 D．无法判断
12．对下列物理量的认识中，最接近实际的是
A．中学生的正常体温约为37℃
B．对人体安全的电压为220V
C．手机正常通话时的电流约为5A
D．家用电风扇的额定功率约为2000W
13．首先发现“电流磁效应”的科学家是:
A．奥斯特B．安培C．法拉第D．焦耳

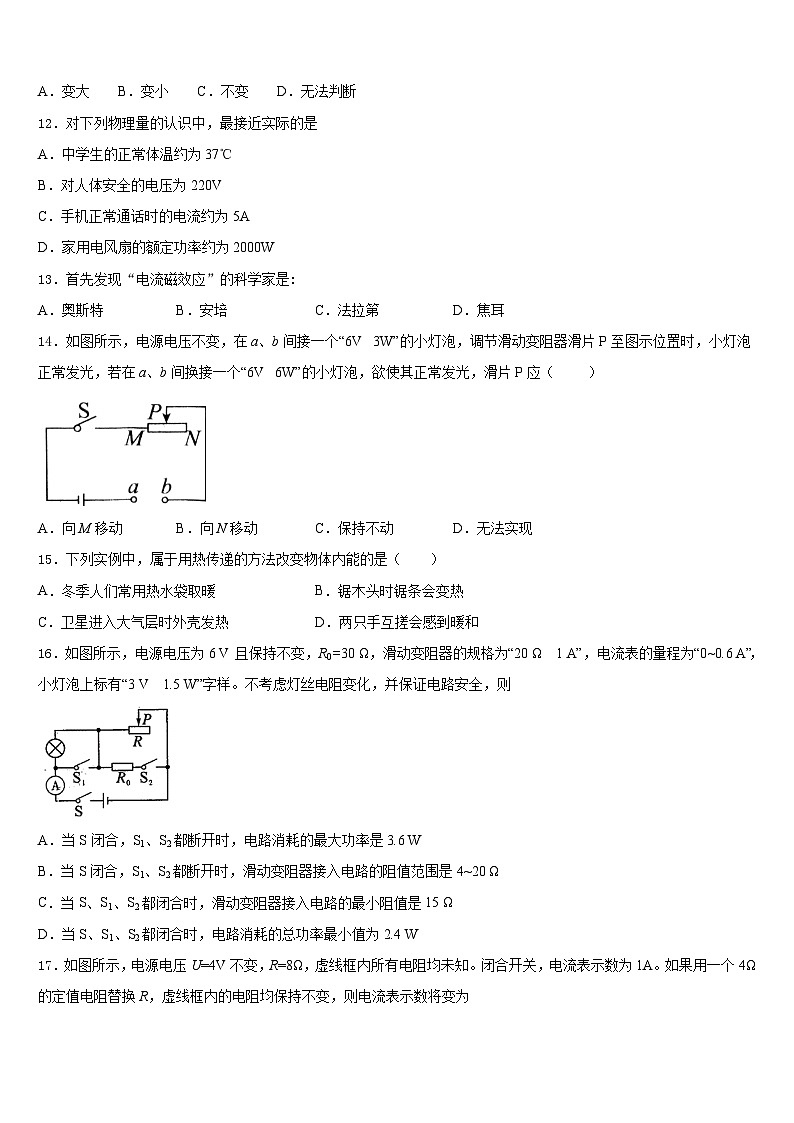

14．如图所示，电源电压不变，在a、b间接一个“6V 3W”的小灯泡，调节滑动变阻器滑片P至图示位置时，小灯泡正常发光，若在a、b间换接一个“6V 6W”的小灯泡，欲使其正常发光，滑片P应（ ）
A．向M移动B．向N移动C．保持不动D．无法实现
15．下列实例中，属于用热传递的方法改变物体内能的是（ ）
A．冬季人们常用热水袋取暖B．锯木头时锯条会变热
C．卫星进入大气层时外壳发热D．两只手互搓会感到暖和
16．如图所示，电源电压为6 V 且保持不变，R0=30 Ω，滑动变阻器的规格为“20 Ω 1 A”，电流表的量程为“0~0.6 A”，小灯泡上标有“3 V 1.5 W”字样。不考虑灯丝电阻变化，并保证电路安全，则
A．当S闭合，S1、S2都断开时，电路消耗的最大功率是3.6 W
B．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4~20 Ω
C．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15 Ω
D．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4 W
17．如图所示，电源电压U=4V不变，R=8Ω，虚线框内所有电阻均未知。闭合开关，电流表示数为1A。如果用一个4Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为
A．2AB．1.5AC．1.2AD．0.5A
18．如图电路，闭合开关，小灯泡不发光，电流表和电压表均没有示数，则可能出现的故障是
A．小灯泡短路B．小灯泡断路
C．滑动变阻器短路D．滑动变阻器断路
19．下列用电器中，利用电流热效应工作的是
A．电视机B．电热毯C．电风扇D．电脑
20．科学家发现，有些导体在一定的条件下，电阻可以变为0，这种导体叫做超导体。假如超导体成功应用在生活中，下面想象不合理的是（ ）
A．家庭电路中的导线不会因为电流过大而发生火灾
B．用超导体制作电子元件，不必考虑散热问题，尺寸可以大大缩小
C．用超导体制成电炉丝，电炉子的加热性能将超强
D．高压输电线不会因为发热而损耗电能，节约输电成本
21．有关四冲程汽油机，下列说法正确的是：
A．吸气冲程吸入的是空气B．压缩冲程内能转化为机械能
C．做功冲程把机械能转化为内能D．效率越高，做相同有用功时消耗的汽油越少
22．用两根绝缘细线，分别将甲、乙两个带正电的轻质小球悬挂起来，在将乙球慢慢靠近甲球时，有可能出现的现象是图中的（ ）
A．B．
C．D．
23．如图所示是某电能表表盘的部分数据（imp 表示电能表指示灯闪烁的次数）。当电路中某用电器单独工作 6min 时，电能表指示灯闪烁了 320 次。下列说法正确的是
A．该用电器消耗的电能是 10kW·h
B．该用电器的实际功率是 1000W
C．该电能表允许用电器消耗的最大总功率为 1100W
D．电能表是测量用电器消耗电功率的仪表
24．如图所示，下列电路图中与实物图一致的是
A．
B．
C．
D．
25．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的( )
A．两灯亮度不同
B．两灯两端的电压相等
C．通过两灯的电流相等
D．通过两灯的电流不相等
26．如题图为一只“6 V 1.5 W”小灯泡的电流随电压变化的关系图象。若把这样的两只灯泡串联起来接在8 V的电源两端，则此时每只灯泡的电阻及实际功率为( )
A．24Ω 1.5 WB．20Ω 0.8 W
C．24Ω 0.8 WD．20Ω 0.67 W
27．如图所示的电路，该状态下灯泡能够发光的是（ ）
A．B．
C．D．
28．关于磁感线，下列说法中正确的是
A．磁感线是磁场中实际存在的曲线
B．磁体周围的磁感线都是从磁体北极出来，回到磁体南极
C．小磁针南极在某点受的磁场力的方向，跟该点磁感线方向相同
D．磁感线是分布在磁体外，不分布在磁体内
29．家里的电视机工作时，通过电视机的电流约为
A．5mAB．0.5 AC．5 AD．50 A
30．在国际单位制中，电功的单位是 （ ）
A．瓦特（W）B．欧姆（Ω）C．安培（A）D．焦耳（J）
二、填空题（每空1分，共10题，20分）
31．一段导体两端电压是4V，导体中的电流是0.5A，此导体的电阻是_______Ω。如果该导体两端电压增加到6V，导体中的电流是_______A如果导体两端电压降到0V，导体的电阻是_______Ω。（设导体电阻不随温度变化而变化）
32．探究电流跟电压的关系时，应保持_____不变，根据实验数据画出如图所示的图象，你对这个图象进行分析后，得出的结论是_____，这个图象使你联想到数学中的_____知识。
33． (1)在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上等量______电荷，互相______的缘故。（选填“同种”、异种”、“排斥”或“吸引”）；
(2)我国提供给家庭电路电压是______V；家庭电路中电冰箱、电视机、电灯等用电器的连接方式是______联的。开关和被控制的用电器是______联的。
34．与毛皮摩擦过的橡胶棒由于_________（选填“失去”或“得到”）电子而带负电；验电器的工作原理与图中____________（选填“甲”或“乙”）的现象相同。
35．如图，是一种静电喷涂枪,通电后,它可以使涂料微粒带上负电荷,当涂料喷出后,会形成分散的雾状,并均匀分布到被喷涂的金属球上,喷出后的涂料之所以会更分散的原因是_________，金属支架中会形成瞬时电流, 其电流方向是___________ （填“向上”或“向下“）．
36．在内燃机的“吸气”、“压缩”、“做功”、“排气”四个冲程中，将机械能转化为内能的是______冲程：常用水来给内燃机降温，是因为水的______大。
37．把很多二极管，三极管和电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用_____材料制成的．随着科技的进步，未来的电子元件如果用_____材料来制作，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化．
38．小英同学在烧杯中加入盐水，将铜片和锌片放入盐水中制成了电池，用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是_______V，请用箭头在图中两根导线上标出电流的方向；
（_____）
39．如图所示电路，电源电压不变， R1为定值电阻，R2为滑动变阻器，当开关闭合后，滑片P向右移动时，电压表V1的示数_____， 电压表V2的示数_____，电流表A的示数_____。（均选填“变大”“变小”或“不变”）
40．如图所示，要使L1和L2并联在电路中，应闭合的开关_______________，使L1和L2串联在电路中，应闭合的开关是_________________
三、实验题（每空1分，共2题，15分）
41．小希用如图所示电路来探究串联电路的电压特点．
（4）在拆接电路时，开关必须_________．
（2）实验中最好选择规格_________（填“相同”或“不同”）的小灯泡．
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC．经过多次实验，得到的数据记录在下表中．分析实验数据，你可得到串联电路的电压特点是__________（用公式表示）
（4）小希进行多次实验的主要目的是__________（填序号）
①寻找普遍规律 ②减小实验误差
42．为了探究电动机为什么会转动，小明根据电动机主要构造制作了一台简易电动机(如图)他用回形针做成两个支架，分别与电池的两极相连用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮将线圈放在支架上，磁体放在线圈下方闭合开关，用手轻推一下线圈，线圈就会不停地转动起来.
(1)要想改变线圈的转动方向，小明可采用的措施是：_______、 _________ ；(写出两点)
(2)开关闭合后，如果电动机不转，可能的原因是：_______ 、 __________ ．(写出两点)
(3)小明还想设计一个能调节电动机转速的实验装置，他还需要的主要器材是_______，并在虚线框内画出实验电路图．
（_______）
四、计算题（每题10分，共2题，20分）
43．如图所示，图甲是标有“3.8V 1.2W”的小灯泡L的电流随着它两端电压的变化关系图象，将此灯泡接入图乙所示的电路中，闭合开关S后，小灯泡的实际功率为0.5W，将变阻器滑片P移至变阻器中点，再闭合开关S1后，电流表示数变化了0.16A；
(1)此时变阻器接入电路的阻值为多少；
(2)在开关S、S1，均闭合情况下，当滑片P在最右端时，通电电路消耗的电能多少J。
44．新型电饭锅煮饭时采用高温和低温两种方式交替加热，其内部的电路可简化成如图所示的电路，R1和R2均为电热丝，S是温度自动控制开关，高、低温挡的额定电功率如下表表所示。求：
（1）低温煮饭时通过R1的电流；
（2）高温焖煮10min消耗的电能；
（3）电热丝R2的阻值。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
2、B
3、C
4、C
5、C
6、A
7、D
8、C
9、B
10、B
11、B
12、A
13、A
14、A
15、A
16、C
17、B
18、D
19、B
20、C
21、D
22、C
23、B
24、A
25、D
26、B
27、D
28、B
29、B
30、D
二、填空题（每空1分，共10题，20分）
31、8 0.75 8
32、电阻 在电阻一定时，电流与电压成正比 正比例函数
33、异种 吸引 220 并 串
34、得到 甲
35、同种电荷互相排斥 向上
36、压缩 比热容
37、半导体 超导体
38、0.5 见解析所示
39、变小 变大 变小
40、S1、S3 S2
三、实验题（每空1分，共2题，15分）
41、断开 不同 UAC=UAB+UBC ①
42、只改变电流方向 只改变磁场方向 电池没电了 开关接触不良(或其他接线处接触不良造成开路) 滑动变阻器
四、计算题（每题10分，共2题，20分）
43、 (1)；(2)
44、（1）0.5A （2） 0.11KW·h （3）88Ω
实验次数
UAB/V
UBC/V
UAC/V
4
4．8
2．2
3．4
2
4．4
2．4
3．4
3
4．2
4．8
3．4
额定电压
220V
额定电功率
低温挡
110W
高温挡
660W
