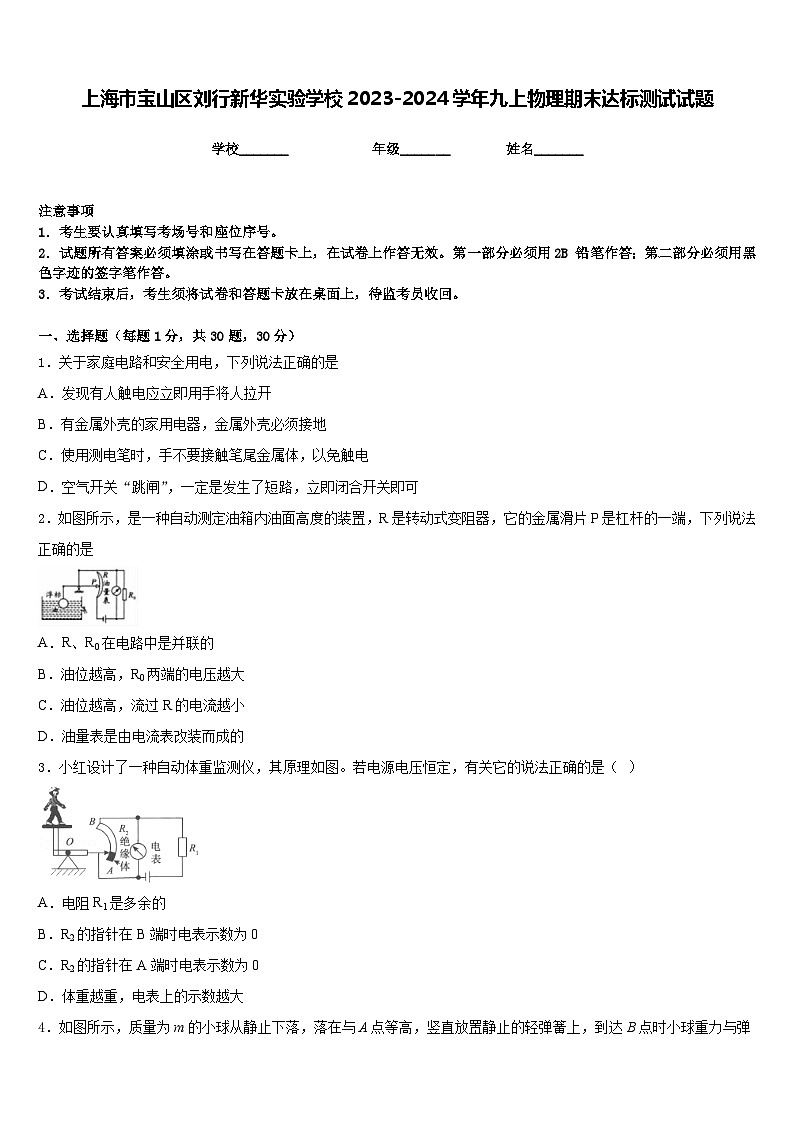

上海市宝山区刘行新华实验学校2023-2024学年九上物理期末达标测试试题含答案

这是一份上海市宝山区刘行新华实验学校2023-2024学年九上物理期末达标测试试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号，下列说法中，正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．关于家庭电路和安全用电，下列说法正确的是
A．发现有人触电应立即用手将人拉开
B．有金属外壳的家用电器，金属外壳必须接地
C．使用测电笔时，手不要接触笔尾金属体，以免触电
D．空气开关“跳闸”，一定是发生了短路，立即闭合开关即可
2．如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是
A．R、R0在电路中是并联的
B．油位越高，R0两端的电压越大
C．油位越高，流过R的电流越小
D．油量表是由电流表改装而成的
3．小红设计了一种自动体重监测仪，其原理如图。若电源电压恒定，有关它的说法正确的是（ ）
A．电阻R1是多余的
B．R2的指针在B端时电表示数为0
C．R2的指针在A端时电表示数为0
D．体重越重，电表上的示数越大

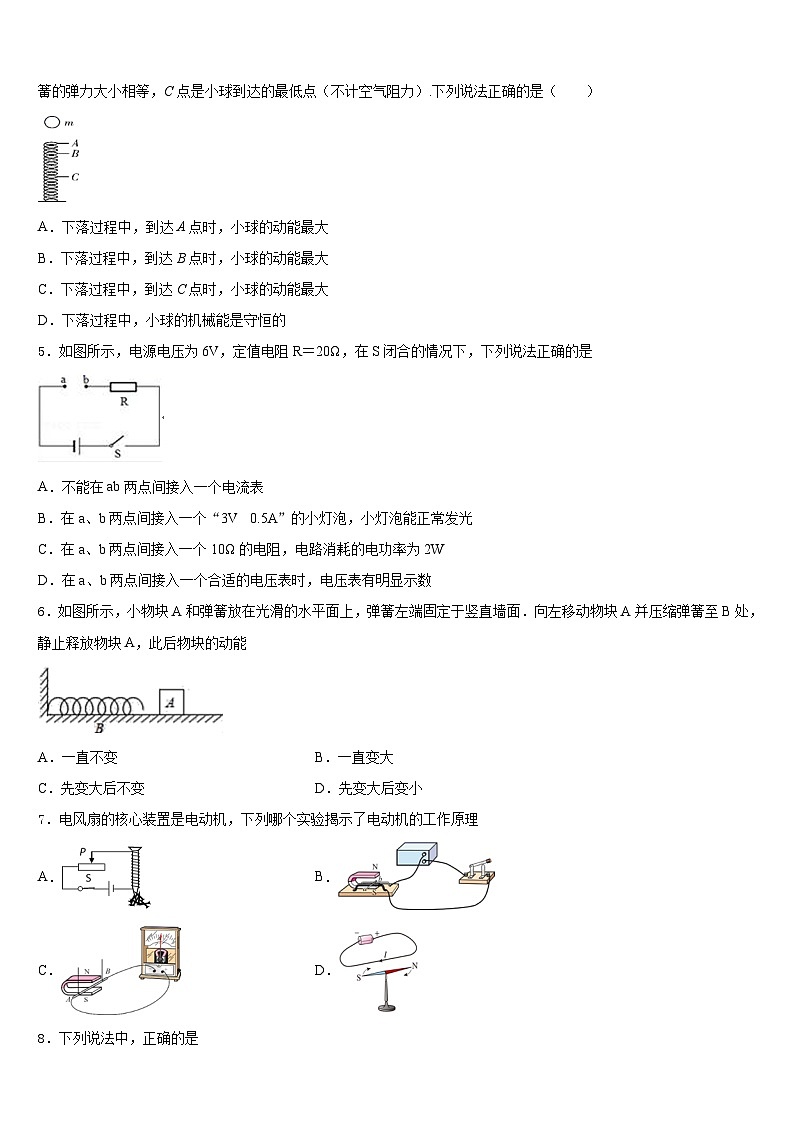

4．如图所示，质量为m的小球从静止下落，落在与A点等高，竖直放置静止的轻弹簧上，到达B点时小球重力与弹簧的弹力大小相等，C点是小球到达的最低点（不计空气阻力）.下列说法正确的是（ ）
A．下落过程中，到达A点时，小球的动能最大
B．下落过程中，到达B点时，小球的动能最大
C．下落过程中，到达C点时，小球的动能最大
D．下落过程中，小球的机械能是守恒的
5．如图所示，电源电压为6V，定值电阻R＝20Ω，在S闭合的情况下，下列说法正确的是
A．不能在ab两点间接入一个电流表
B．在a、b两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光
C．在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2W
D．在a、b两点间接入一个合适的电压表时，电压表有明显示数
6．如图所示，小物块A和弹簧放在光滑的水平面上，弹簧左端固定于竖直墙面．向左移动物块A并压缩弹簧至B处，静止释放物块A，此后物块的动能
A．一直不变B．一直变大
C．先变大后不变D．先变大后变小
7．电风扇的核心装置是电动机，下列哪个实验揭示了电动机的工作原理
A．B．
C．D．

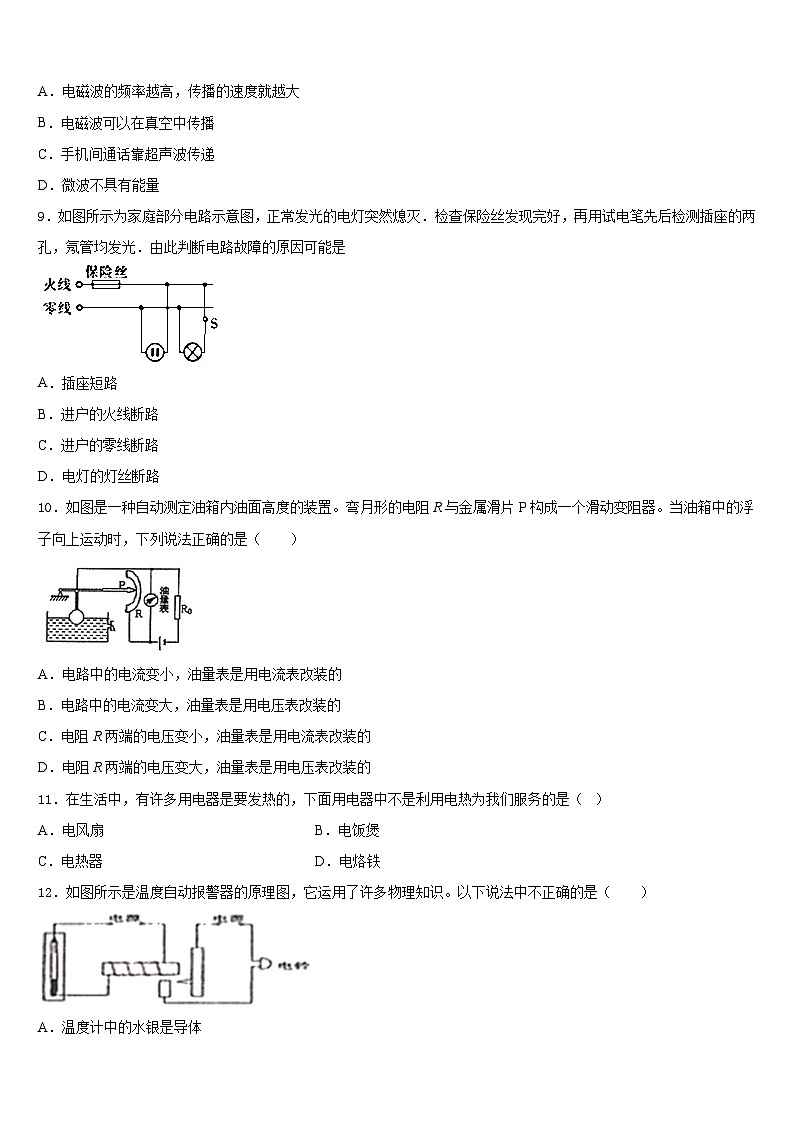

8．下列说法中，正确的是
A．电磁波的频率越高，传播的速度就越大
B．电磁波可以在真空中传播
C．手机间通话靠超声波传递
D．微波不具有能量
9．如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭．检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光．由此判断电路故障的原因可能是
A．插座短路
B．进户的火线断路
C．进户的零线断路
D．电灯的灯丝断路
10．如图是一种自动测定油箱内油面高度的装置。弯月形的电阻R与金属滑片P构成一个滑动变阻器。当油箱中的浮子向上运动时，下列说法正确的是（ ）
A．电路中的电流变小，油量表是用电流表改装的
B．电路中的电流变大，油量表是用电压表改装的
C．电阻R两端的电压变小，油量表是用电流表改装的
D．电阻R两端的电压变大，油量表是用电压表改装的
11．在生活中，有许多用电器是要发热的，下面用电器中不是利用电热为我们服务的是（ ）
A．电风扇B．电饭煲
C．电热器D．电烙铁
12．如图所示是温度自动报警器的原理图，它运用了许多物理知识。以下说法中不正确的是（ ）
A．温度计中的水银是导体
B．温度计是根据液体的热胀冷缩性质工作
C．电磁继电器是一种电路开关
D．报警器的电磁铁运用了电流的热效应
二、填空题（每题5分，共4题，20分）
13．将“6V 6W”的灯泡接入8V的电路中，应_____联一个阻值为_____Ω的电阻。
14．如图所示，A是悬挂在弹簧下的铁块，B是螺丝管的铁芯，P是滑动变阻器的滑片。闭合开关后的电磁铁的下端是_______极（选填“N”或“S”）；若将变阻器的滑片P向右移动，弹簧的长度会_______（选填“变长”或“变短”）。
15．做功的两个必要因素：一是作用在物体上的______；二是物体在_______上通过的距离；把你这个初中生匀速举高一米做的功大约是_________J。
16．自然界中存在两种电荷。人们把毛皮摩擦过的橡胶棒所带的电荷叫做_____电荷。验电器工作时金属箔片张开是因为_____电荷相互排斥。
三、实验题（共12分）
17．（4分）如图是伏安法测小灯泡电阻的部分电路：
（1）请用笔画线代替导线将实验电路的连接完整___________；
（2）在闭合开关之前，图中滑动变阻器的滑片应放在______端；
（3）连好电路后，闭合开关，移动滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障原因可能______；
（4）若测量时电压表和电流表的示数上图所示，则电压表的示数为______V，电流表的示数为______A，灯泡的电阻______
18．（4分）如图是小明“探究导体产生的热量与哪些因素有关”的实验装置，两电阻丝的阻值分别为5Ω和10Ω，分别密封在两个完全相同的透明容器中，该装置主要利用了电流的_____效应工作，甲装置中的电流_____（大于/等于/小于）乙装置中的电流。通电一段时间后，小明发现乙装置中“U”型管中液面高度差更大一些，由此可知电流通过导体时产生的热量与_____有关。
19．（4分）为探究导体电阻与导体长度和横截面积之间的定量关系，某同学设计了如图甲所示的电路。实验时他们将所选的两种金属丝接入电路1和2的位置，通过比较电压表的示数来比较电阻丝的大小。现有几根康铜合金丝和镍铬合金丝，其规格如下表所示：
(1)在探究导体电阻与导体长度之间的定量关系时，他们将编号为_______两根金属丝对应接入电路1和2的位置，当发现电压表示数U1∶U2 接近_______时，可以初步判定：在导体的材料和横截面积相同的条件下，导体的电阻与其长度成_______比；
(2)在探究过程中，如果将编号为A和C两根金属丝接入电路1和2的位置，则他们想探究的是导体电阻与_______之间的定量关系；
(3)在“交流与合作”时，有位同学提出：用如图乙所示的电路，将所选的金属丝分别接入电路M、N 之间，读出电流，然后利用电流跟电阻之间的反比关系，也能探究导体电阻与导体长度和横截面积之间的定量关系。你认为他的实验方法合理吗？答：_______（选填“合理”或“不合理”），其原因是_______。
四、作图题（共16分）
20．（8分）如图所示，杠杆在力的作用下处于水平平衡状态，L1为动力F1的力臂．请在图中作出阻力臂L2及动力F1的示意图．
（_______）
21．（8分）请按要求作图
（1）如图所示，在图中画出相应的入射光线和折射光线；
（___________）
（2）如图所示，人站在匀速上行的电梯上随电梯一起向上运动，作出人的受力示意图。
（________）
五、计算题（共22分）
22．（10分）如图，将标有“6V 3W”字样的灯泡L1和标有“6V 6W”字样的灯泡L2串联在电路中，使其中一个灯泡正常发光，另一个灯泡的实际功率不超过其额定功率，不考虑温度对电阻的影响。求：
(1)灯泡L1正常工作时的电流；
(2)灯泡L2的电阻；
(3)电源电压；
(4)此电路工作2分钟消耗的电能。
23．（12分）如图是某电饭锅内部加热器的原理图，R1和R2都是加热丝，开关S通断实现烧煮和保温挡，已知R1＝44Ω，R2＝2156Ω，求：
（1）烧煮挡的功率；
（2）保温挡工作10min产生的热量．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、B
4、B
5、D
6、C
7、B
8、B
9、C
10、D
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、串 2
14、N 变短
15、力 力的方向 500
16、负 同种
三、实验题（共12分）
17、 左 灯泡断路 2.2 0.2 11
18、热 等于 电阻
19、A和B 1∶2 正 横截面积 不合理 见解析
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)0.5A；(2)6Ω；(3)6V；(4)540J
23、（1）1100W（2）1.32×104J
编号
材料
长度(m)
横截面积(mm2)
A
镍铬合金
0.3
0.5
B
镍铬合金
0.6
0.5
C
镍铬合金
0.3
1.0
D
康铜丝
0.3
0.5
E
康铜丝
0.3
1.0
F
康铜丝
0.8
0.8
