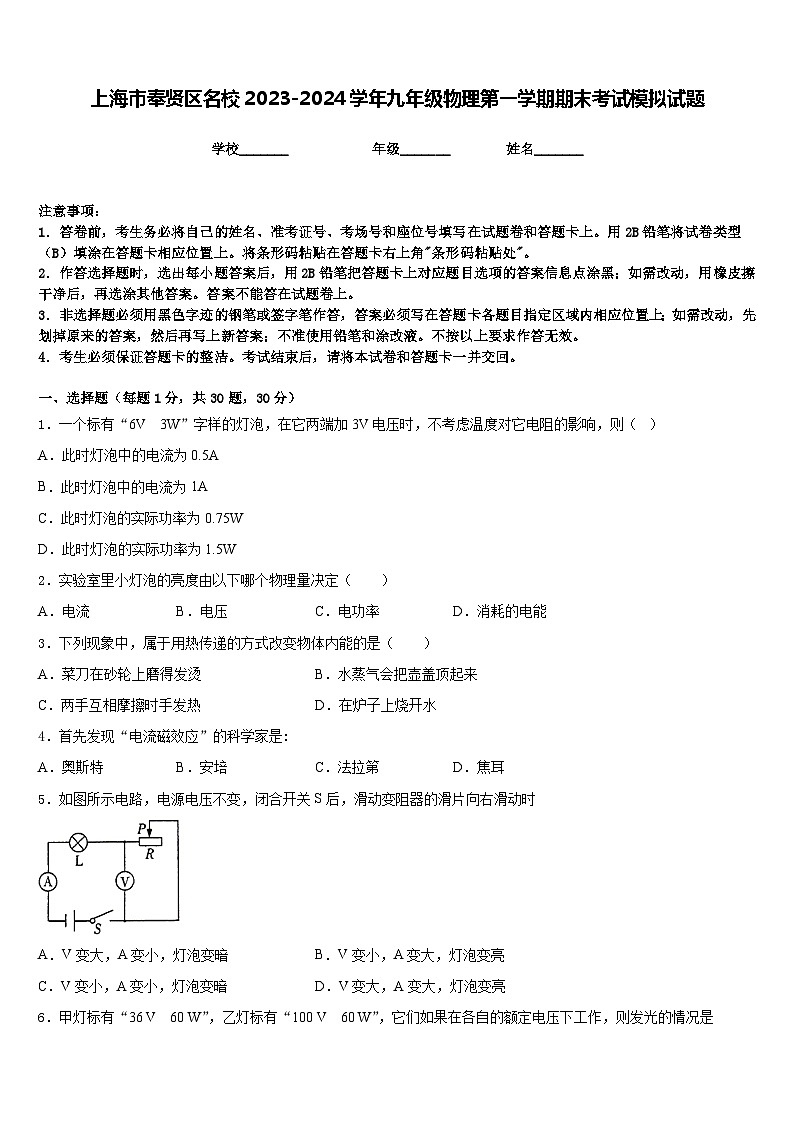

上海市奉贤区名校2023-2024学年九年级物理第一学期期末考试模拟试题含答案

这是一份上海市奉贤区名校2023-2024学年九年级物理第一学期期末考试模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，下列做法符合安全用电要求的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．一个标有“6V 3W”字样的灯泡，在它两端加3V电压时，不考虑温度对它电阻的影响，则（ ）
A．此时灯泡中的电流为0.5A
B．此时灯泡中的电流为1A
C．此时灯泡的实际功率为0.75W
D．此时灯泡的实际功率为1.5W
2．实验室里小灯泡的亮度由以下哪个物理量决定（ ）
A．电流B．电压C．电功率D．消耗的电能
3．下列现象中，属于用热传递的方式改变物体内能的是（ ）
A．菜刀在砂轮上磨得发烫B．水蒸气会把壶盖顶起来
C．两手互相摩擦时手发热D．在炉子上烧开水
4．首先发现“电流磁效应”的科学家是:
A．奥斯特B．安培C．法拉第D．焦耳
5．如图所示电路，电源电压不变，闭合开关S后，滑动变阻器的滑片向右滑动时
A．V变大，A变小，灯泡变暗B．V变小，A变大，灯泡变亮
C．V变小，A变小，灯泡变暗D．V变大，A变大，灯泡变亮

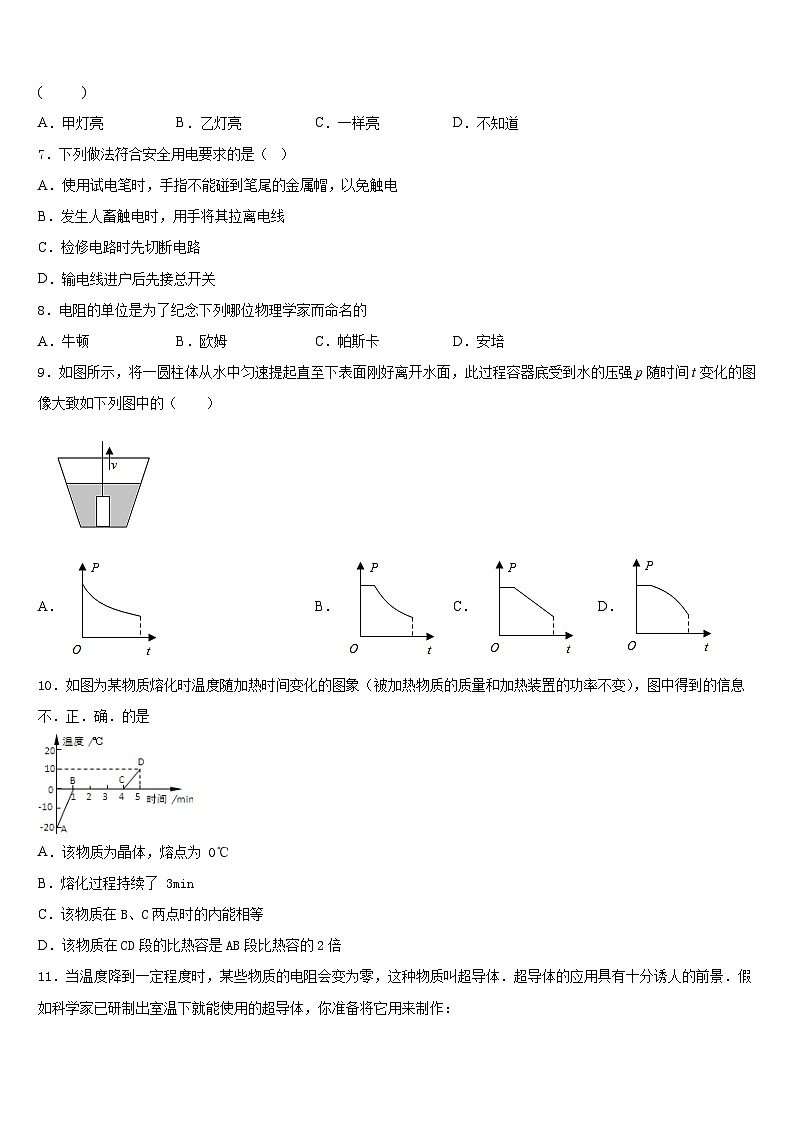

6．甲灯标有“36 V 60 W”，乙灯标有“100 V 60 W”，它们如果在各自的额定电压下工作，则发光的情况是( )
A．甲灯亮B．乙灯亮C．一样亮D．不知道
7．下列做法符合安全用电要求的是（ ）
A．使用试电笔时，手指不能碰到笔尾的金属帽，以免触电
B．发生人畜触电时，用手将其拉离电线
C．检修电路时先切断电路
D．输电线进户后先接总开关
8．电阻的单位是为了纪念下列哪位物理学家而命名的
A．牛顿B．欧姆C．帕斯卡D．安培
9．如图所示，将一圆柱体从水中匀速提起直至下表面刚好离开水面，此过程容器底受到水的压强p随时间t变化的图像大致如下列图中的（ ）
A．B．C．D．
10．如图为某物质熔化时温度随加热时间变化的图象（被加热物质的质量和加热装置的功率不变），图中得到的信息不．正．确．的是
A．该物质为晶体，熔点为 0℃
B．熔化过程持续了 3min
C．该物质在B、C两点时的内能相等
D．该物质在CD段的比热容是AB段比热容的2倍
11．当温度降到一定程度时，某些物质的电阻会变为零，这种物质叫超导体．超导体的应用具有十分诱人的前景．假如科学家已研制出室温下就能使用的超导体，你准备将它用来制作：

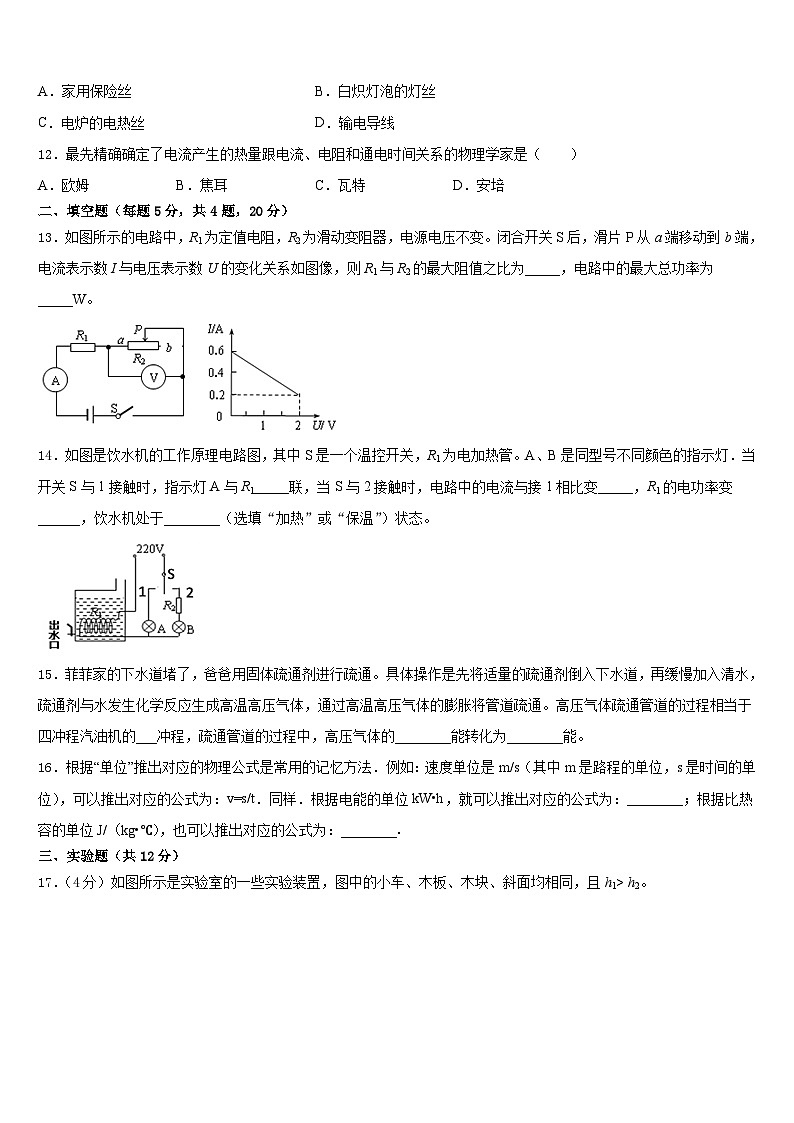

A．家用保险丝B．白炽灯泡的灯丝
C．电炉的电热丝D．输电导线
12．最先精确确定了电流产生的热量跟电流、电阻和通电时间关系的物理学家是（ ）
A．欧姆B．焦耳C．瓦特D．安培
二、填空题（每题5分，共4题，20分）
13．如图所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图像，则R1与R2的最大阻值之比为_____，电路中的最大总功率为_____W。
14．如图是饮水机的工作原理电路图，其中S是一个温控开关，R1为电加热管。A、B是同型号不同颜色的指示灯．当开关S与1接触时，指示灯A与R1_____联，当S与2接触时，电路中的电流与接1相比变_____，R1的电功率变______，饮水机处于________（选填“加热”或“保温”）状态。
15．菲菲家的下水道堵了，爸爸用固体疏通剂进行疏通。具体操作是先将适量的疏通剂倒入下水道，再缓慢加入清水，疏通剂与水发生化学反应生成高温高压气体，通过高温高压气体的膨胀将管道疏通。高压气体疏通管道的过程相当于四冲程汽油机的___冲程，疏通管道的过程中，高压气体的________能转化为________能。
16．根据“单位”推出对应的物理公式是常用的记忆方法．例如：速度单位是m/s（其中m是路程的单位，s是时间的单位），可以推出对应的公式为：v=s/t．同样．根据电能的单位kW•h，就可以推出对应的公式为：________；根据比热容的单位J/（kg•℃），也可以推出对应的公式为：________．
三、实验题（共12分）
17．（4分）如图所示是实验室的一些实验装置，图中的小车、木板、木块、斜面均相同，且h1> h2。
（1）本实验的研究对象是________；
（2）要探究动能大小与速度的关系，应选择________两图进行探究，两次实验中木块滑动过程中克服摩擦力做功________（选填“相等”或“不相等”）；
（3）在研究动能与质量的关系时，做图d实验时，木块被撞后滑出木板，为了完成实验，你应对图（d）实验做的改进是______________。
（4）实验中 ， 根据木块移动的距离来判断小车动能的大小， 下列实验中用到的研究方法与此相同的有______________．
A．探究杠杆的平衡条件时进行了多次实验
B．在 “空气压缩引火仪" 实验中，通过棉花燃烧反映筒内空气内能变化
C．研究电流时，用水流类比电流
D．根据木桩陷入沙槽的深度判断物体重力势能的大小
18．（4分）中考复习时，一学习小组利用阻值不同的四个电阻、电压为6V的电源、滑动变阻器R（标有“50Ω 1A”）及其它器材做电学实验．
（1）如图甲是小明“探究电流与电阻关系”时连接的部分实验电路．
①将5Ω电阻接入电路，请用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片P向右滑电流表示数变大；
（____）
②闭合开关，移动滑片P，使电压表的示数为2.5V时读出对应的电流值并记录；
③断开开关，用10Ω的电阻替换5Ω的电阻，此时如果他马上闭合开关，会造成__表损坏，正确的操作应该是先__________________________，再闭合开关，移动滑片P使电压表的示数仍为2.5V；
④按正确操作完成余下实验后，得到电流与电阻关系图象如图乙所示，由此可得到的结论是：电压一定，___________________________________________________________；
（2）玉琦同学把图甲中的定值电阻换成额定电压为2.5V的灯泡，测量它的额定功率．
①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器___；
②排除故障后，将滑动变阻器R的滑片移到某一位置时电压表示数为2.2V，要测小灯泡的额定功率，应将滑动变阻器连入电路的阻值变__（选填“大”或“小”），当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为__W．
（3）张阳同学实验时发现桌上没有电流表，却多了一个滑动变阻器R0（最大阻值用R0表示），他设计如图丁所示电路，测出了额定电压为U0=2.5V的灯泡的额定功率，请补全下列步骤．
①闭合开关，先调节滑动变阻器__（选填“R0”或“R”）的滑片到最__端（选填“左”或“右”），再调节另一滑动变阻器的滑片，直到__时为止．
②接着_________________________，读出这时电压表的示数为U；
③小灯光的额定功率表达式P=____________（用字母表示）．
19．（4分）用定值电阻探究“电压不变时，通过导体的电流与导体电阻的关系”实验时，电路图如图甲所示，电源电压保持不变，R为定值电阻，
(1)请用笔画线代替导线，将图乙中的电路按图甲连接完整（要求导线不交叉，滑片向右滑动时，滑动变阻器连入电路的电阻增大，电压表、电流表使用小量程）______；
(2)连接电路时开关应该处于______状态，实验前滑动变阻器的滑片应位于______（选填“A” 或“B”）端。滑动变阻器的作用除了保护电路外，还起到了调整定值电阻______的作用；
(3)电路连接正确后，闭合开关，发现电压表有示数但电流表无示数，此时出现的故障可能是______（选填字母）；
A．滑动变阻器短路 B．电流表断路 C．电阻R短路 D．电阻R断路
(4)排除故障后，实验中所用电阻的阻值分别为5Ω、10Ω、20Ω，电源电压为6V，分别接入三个定值电阻，调节滑动变阻器的滑片，记录数据，得到了如图所示图像。由图像可以得出结论：在电压一定时，通过导体的电流与导体的电阻成______（选填“正”或“反”）比；
(5)上述实验中：
①用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变。接着把R换为10Ω的电阻接入电路，闭合开关，应向______（选填“A”或“B”）端移动滑片，直至电压表示数为______V时，读出电流表的示数；
②紧接着又把R换为20Ω的电阻接入电路，闭合开关，无论怎样移动滑片，电压表都不能达到所控制的电压值，为完成整个实验，应该选取滑动变阻器______（选填字母）；
A．“50Ω 1.0A” B．“30Ω 1.0A” C．“20Ω 1.0A”
(6)另一实验小组利用图乙装置，将定值电阻R换成额定电压为2.5V，灯丝电阻约为10Ω小灯泡，进行“测量小灯泡的电功率”实验，此时电源电压6V不变。使用满足实验要求的滑动变阻器。改变滑动变阻器的阻值，多次测量，并绘制了通过小灯泡的电流随其两端电压变化的关系图象，如下图所示，则小灯泡的额定功率为______W。本小组同学们在对测量数据的记录和处理时，设计了下面的表格，你认为这张表格的设计是______选填“正确”或“错误”） 的。原因是灯丝的电阻随温度的升高而______（选填“增大”、“减小”或“不变”）。
四、作图题（共16分）
20．（8分）如图所示，请将下列元件连接成符合安全用电要求的家庭电路．
（_____）
21．（8分）在如图所示电路中的圆圈中，填上电流表或电压表的符号，使其成为一个正确的电路图。在如图所示电路中，有一根导线没有连接，请以笔线代替导线补上，补上后要求，当滑动变阻器的滑片向左移动时，电压表的示数变小。
（_____）
五、计算题（共22分）
22．（10分）春节小明的爸爸驾着一辆功率为120kW的小轿车，带着家人回老家过年，途中在一段平直的高速公路上以20m/s的速度匀速行驶。求：
（1）这段路程中小轿车受到的牵引力；
（2）水平行驶1min牵引力对汽车做的功。
23．（12分）如图为某品牌全自动豆浆机的主要结构图。该豆浆机的主要技术参数如下表。
为了测量豆浆机实际消耗的电能，小潘关闭家中其他用电器，将浸泡好的适量黄豆和水放入豆浆机杯内，启动自动控制键，开始计时，并记录电能表上发光二极管闪烁的次数。豆浆机按“①加热→②预打浆→③加热→④打浆→⑤煮浆→⑥防溢延煮”的程序正常工作直至豆浆机发出声光报警，提示豆浆己做好，整个过程用时20 min，电能表上发光二极管闪烁了320imp（imp表示电能表指示灯闪烁次数）。其中①、③、⑤三个过程为电热丝单独不间断工作；而②、④为电机单独间歇工作，此过程中电机累计工作时间为2 min； ⑥为电热丝单独间歇工作。电能表上标有1600imp/(kW·h)字样。求豆浆机工作20min：
(1)消耗的总电能；
(2)电热丝实际加热的时间；
(3)电热丝和电机都不工作的时间。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、D
4、A
5、A
6、C
7、C
8、B
9、D
10、C
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、1:2 1.8
14、串 小 小 保温
15、做功 内 机械
16、W=Pt c=Q/mΔt
三、实验题（共12分）
17、小车 ac 不相等 用质量较小的砝码放在小车上 BD
18、 电压 调节滑动变阻器的滑片P处于最大阻值处 电流与电阻成反比 断路 小 0.75 R0 左 2.5V 调节变阻器R0的滑片到最右端 2.5V×
19、 断开 B 两端电压和电流 D 反 B 2 A 0.5W 错误 增大
四、作图题（共16分）
20、
21、。
五、计算题（共22分）
22、 (1)6×103N；(2)7.2×106J
23、 (1)7.2×105J；(2)873s；(3)207s。
次数
U/V
I/A
P/W
平均值P/W
1
2
3
