上海市浦东新区第一教育署2023-2024学年物理九上期末学业质量监测试题含答案

这是一份上海市浦东新区第一教育署2023-2024学年物理九上期末学业质量监测试题含答案，共8页。试卷主要包含了下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）

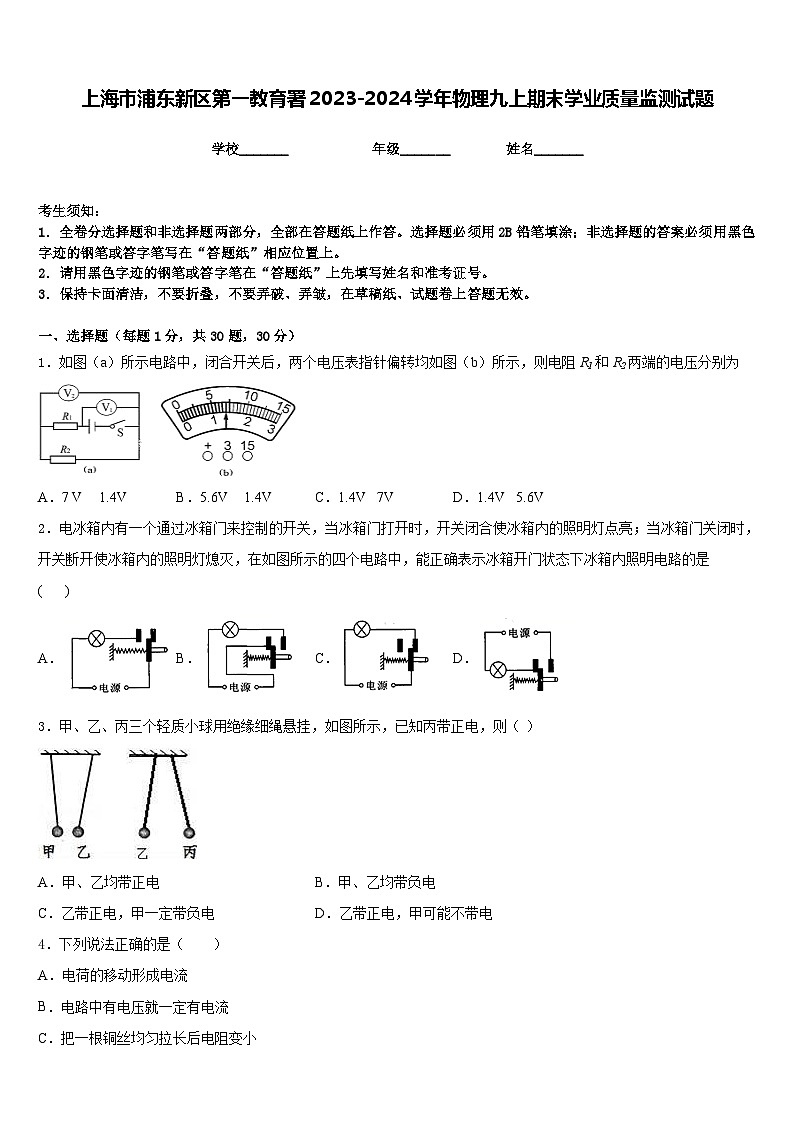

1．如图（a）所示电路中，闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为
A．7 V 1.4VB．5.6V 1.4VC．1.4V 7VD．1.4V 5.6V
2．电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭，在如图所示的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是 ( )
A．B．C．D．
3．甲、乙、丙三个轻质小球用绝缘细绳悬挂，如图所示，已知丙带正电，则（ ）
A．甲、乙均带正电B．甲、乙均带负电
C．乙带正电，甲一定带负电D．乙带正电，甲可能不带电
4．下列说法正确的是（ ）
A．电荷的移动形成电流
B．电路中有电压就一定有电流
C．把一根铜丝均匀拉长后电阻变小
D．长时间使用的手机发烫，是因为电流的热效应

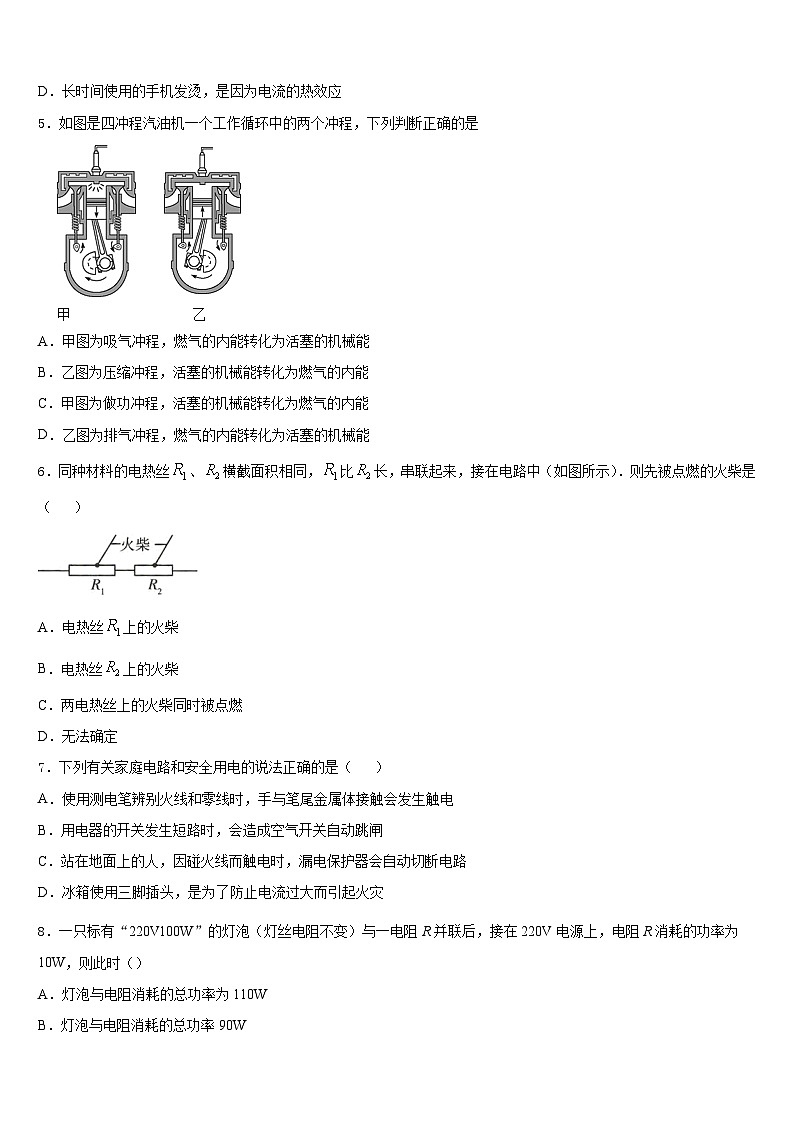

5．如图是四冲程汽油机一个工作循环中的两个冲程，下列判断正确的是
A．甲图为吸气冲程，燃气的内能转化为活塞的机械能
B．乙图为压缩冲程，活塞的机械能转化为燃气的内能
C．甲图为做功冲程，活塞的机械能转化为燃气的内能
D．乙图为排气冲程，燃气的内能转化为活塞的机械能
6．同种材料的电热丝、横截面积相同，比长，串联起来，接在电路中（如图所示）．则先被点燃的火柴是（ ）
A．电热丝上的火柴
B．电热丝上的火柴
C．两电热丝上的火柴同时被点燃
D．无法确定
7．下列有关家庭电路和安全用电的说法正确的是（ ）
A．使用测电笔辨别火线和零线时，手与笔尾金属体接触会发生触电
B．用电器的开关发生短路时，会造成空气开关自动跳闸
C．站在地面上的人，因碰火线而触电时，漏电保护器会自动切断电路
D．冰箱使用三脚插头，是为了防止电流过大而引起火灾
8．一只标有“220V100W”的灯泡（灯丝电阻不变）与一电阻R并联后，接在220V电源上，电阻R消耗的功率为10W，则此时（）
A．灯泡与电阻消耗的总功率为110W
B．灯泡与电阻消耗的总功率90W
C．灯泡消耗的功率小于100W
D．灯泡消耗的功率大于100W
9．自动照相机的感光元件由光敏材料制成，它能够根据光的强弱自动调节曝光量，其主要材料是（ ）
A．磁性材料B．纳米材料C．半导体D．超导体

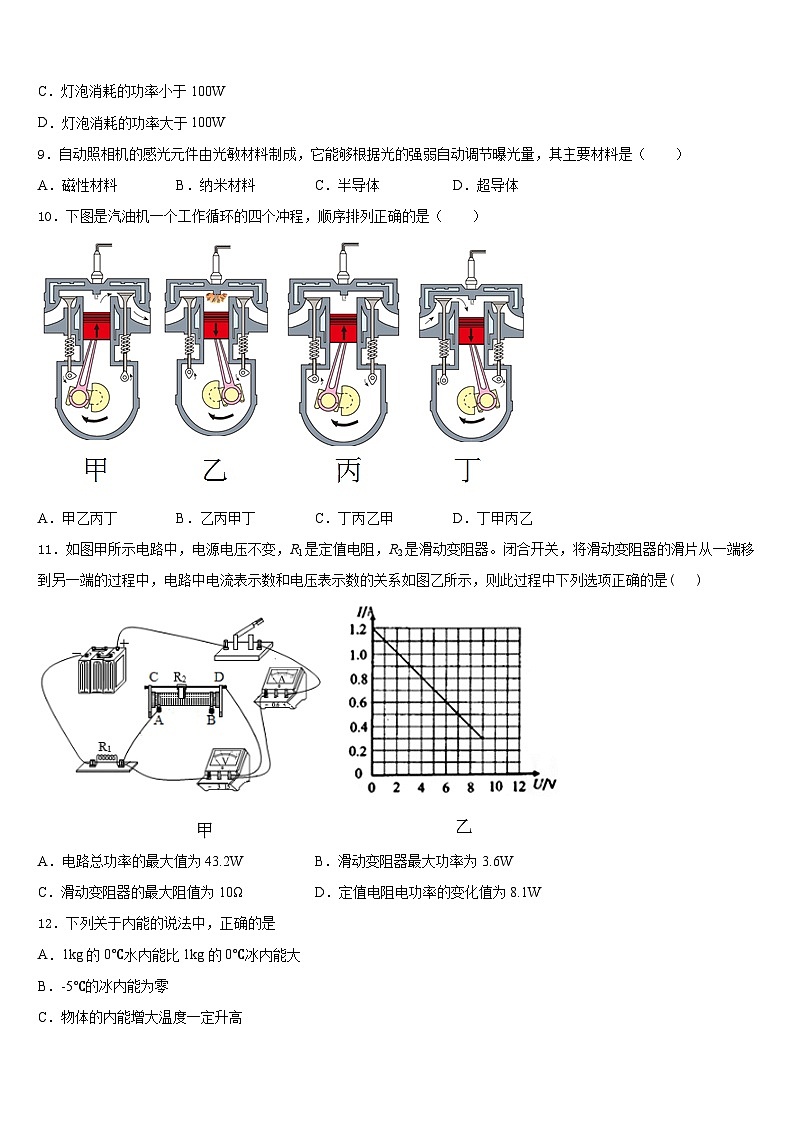

10．下图是汽油机一个工作循环的四个冲程，顺序排列正确的是（ ）
A．甲乙丙丁B．乙丙甲丁C．丁丙乙甲D．丁甲丙乙
11．如图甲所示电路中，电源电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关，将滑动变阻器的滑片从一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则此过程中下列选项正确的是( )
A．电路总功率的最大值为43.2WB．滑动变阻器最大功率为3.6W
C．滑动变阻器的最大阻值为10ΩD．定值电阻电功率的变化值为8.1W
12．下列关于内能的说法中，正确的是
A．1kg的0℃水内能比1kg的0℃冰内能大
B．-5℃的冰内能为零
C．物体的内能增大温度一定升高
D．温度高的物体具有的内能一定大
二、填空题（每题5分，共4题，20分）
13．有些用化纤布料做成的衣服穿在身上很容易弄脏，这主要是因为化纤布容易发生_____现象，从而_____细小灰尘的缘故。
14．手持用毛皮摩擦过的橡胶棒，接触验电器的金属球，就会有部分___________（填“正”或“负”）电荷转移到验电器的金属箔片上，两片金属箔片带___________（填“同种”或“异种”）电荷，由于互相___________而张开。
15．如图是烟雾报警器的简化原理图。电源电压保持不变，为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，电流表示数________，电压表示数________。（选填“增大”、“减小”或“不变”）
16．关于科学家与其贡献描述正确的是________和________（填序号：①焦耳找到了电热计算的普遍方法；②安培总结出电流与电压、电阻的关系；③奥斯特发现电可以生磁）．
三、实验题（共12分）
17．（4分）小明在探究电路电流规律的实验中，如图甲是连接的电路图，请你帮他解决实验中遇到的问题：
(1)在连接电路时，开关应_____，在连接电路时，发现电流表如图乙所示，则他应该将电流表_________；
(2)他在测量B处的电流时，发现电流表的指针偏转又如图乙所示，原因是__________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为__________A；
(3)排除故障后，实验时他应该______________，多次测量A、B、C三处的电流，这样可以保证得出的结论具有普遍性；而另一组的同学同时把两个电流表接到A点和C点，两灯都发光，且两个电流表指针都指到刻度盘的正中间，他们便推导出B点电流为________A。
18．（4分）小明要测量额定电压为2.5V的小灯泡正常发光时的电阻，连接的电路如图甲所示：

（1）要用电压表测量小灯泡两端的电压，电路中有一处导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确；
（________）
（2）闭合开关后，灯泡不亮，若观察到____________，则电路连接无误且无故障；
（3）实验过程中，当电压表示数为2.1V时，为使小灯泡正常发光，应将滑动变阻器的滑片向_______移动，当电压表示数为2.5V时，电流表示数如图乙所示，则灯丝的电阻约为_______Ω；
19．（4分）测量“额定电压为1．5V的小灯泡电功率”的实验中，电源电压保持不变。

（1）如图甲所示，连接电路时开关应处于__________状态。
（1）闭合开关，变阻器滑片P在某处时，电压表示数为1V，电流表示数如图乙所示。若想测量小灯泡的额定功率，应将滑动变阻器的滑片P向__________端（选填“左”或“右”）移动。
（3）当小灯泡正常发光时，电流表示数如图丙所示，其值为__________A，通电10s小灯泡消耗的电能为__________J。
（4）把这样的两个灯泡串联在电压为4V的电路中，电路的总功率为__________W。
四、作图题（共16分）
20．（8分）请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
（______）
21．（8分）如图所示的硬质曲棒OAB可绕O点自由转动，请画出要使硬棒OAB在图中位置保持平衡时所需的最小力F的示意图．（保留作图痕迹）
（________）
五、计算题（共22分）
22．（10分）某学校建了一个植物园，园内有一个温室大棚，大棚内设计了模拟日光和自动调温系统，对大棚进行照明、保温和加热。冬季白天有日光的时候，灯泡不亮；白天开启该系统的保温功能，晚上开启该系统的加热功能。大棚照明调温功能的原理电路图如图所示。已知电源电压恒为220V，R1和R2是两个电热丝（不考虑温度对电阻的影响），保温时R1与R2的电功率之比为1∶3，R2=30Ω，L是标有“220V 100W”的灯泡。请解答下列问题：
（1）灯泡正常工作时的电阻多大______？
（2）开启加热功能时开关S2处于__________（选填“断开”或/闭合”）状态。
（3）若每天保温状态和加热状态各连续工作10h，—天中电热丝放出的热量完全由该植物园自产的沼气提供，其热效率为50%，则每天需要完全燃烧多少立方米的沼气_______？（已知热值q沼气=1.8×107J/m3）
23．（12分）市场上有一种电热饮水机，如图是饮水机的简化电路图，S 是温控开关，是调节电阻，其阻值为176Ω，是供加热的电阻丝，当温控开关S闭合时处于加热状态，饮水机的铭牌参数如下表所示。求:
（1）不计热损失，现将质量为1.5kg，初温为20℃的水在一标准大气压下烧开需 要吸收的热量是多少?已知。。(时间计算结果保留整数)
（2）需加热多长时间?
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、D
4、D
5、B
6、A
7、C
8、A
9、C
10、C
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、摩擦起电 吸引
14、负 同种 排斥
15、减小 增大
16、① ③
三、实验题（共12分）
17、断开 指针调零 电流表的正负接线柱接反了 0.24 换用不同规格的灯泡测量多组数据 1.2
18、 电流表、电压表均有示数 右 8.3
19、断开 左 0.11 11 0.704
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、484Ω 闭合 24.2m3
23、（1）5.04×105J；（2）458s
