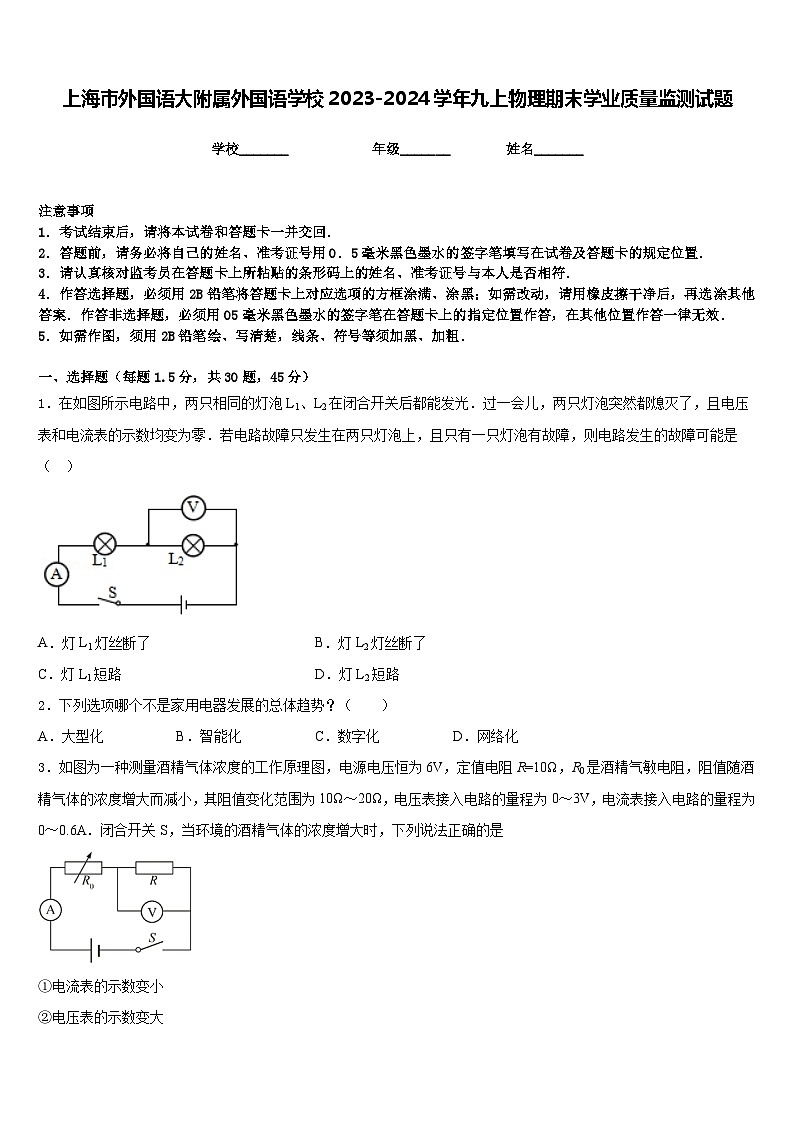

上海市外国语大附属外国语学校2023-2024学年九上物理期末学业质量监测试题含答案

这是一份上海市外国语大附属外国语学校2023-2024学年九上物理期末学业质量监测试题含答案，共15页。试卷主要包含了如图电路中，电源电压保持不变等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1.5分，共30题，45分）
1．在如图所示电路中，两只相同的灯泡L1、L2在闭合开关后都能发光．过一会儿，两只灯泡突然都熄灭了，且电压表和电流表的示数均变为零．若电路故障只发生在两只灯泡上，且只有一只灯泡有故障，则电路发生的故障可能是（ ）
A．灯L1灯丝断了B．灯L2灯丝断了
C．灯L1短路D．灯L2短路
2．下列选项哪个不是家用电器发展的总体趋势？（ ）
A．大型化B．智能化C．数字化D．网络化
3．如图为一种测量酒精气体浓度的工作原理图，电源电压恒为6V，定值电阻R=10Ω，R0是酒精气敏电阻，阻值随酒精气体的浓度增大而减小，其阻值变化范围为10Ω～20Ω，电压表接入电路的量程为0～3V，电流表接入电路的量程为0～0.6A．闭合开关S，当环境的酒精气体的浓度增大时，下列说法正确的是
①电流表的示数变小
②电压表的示数变大
③电压表示数的范围为1V～3V

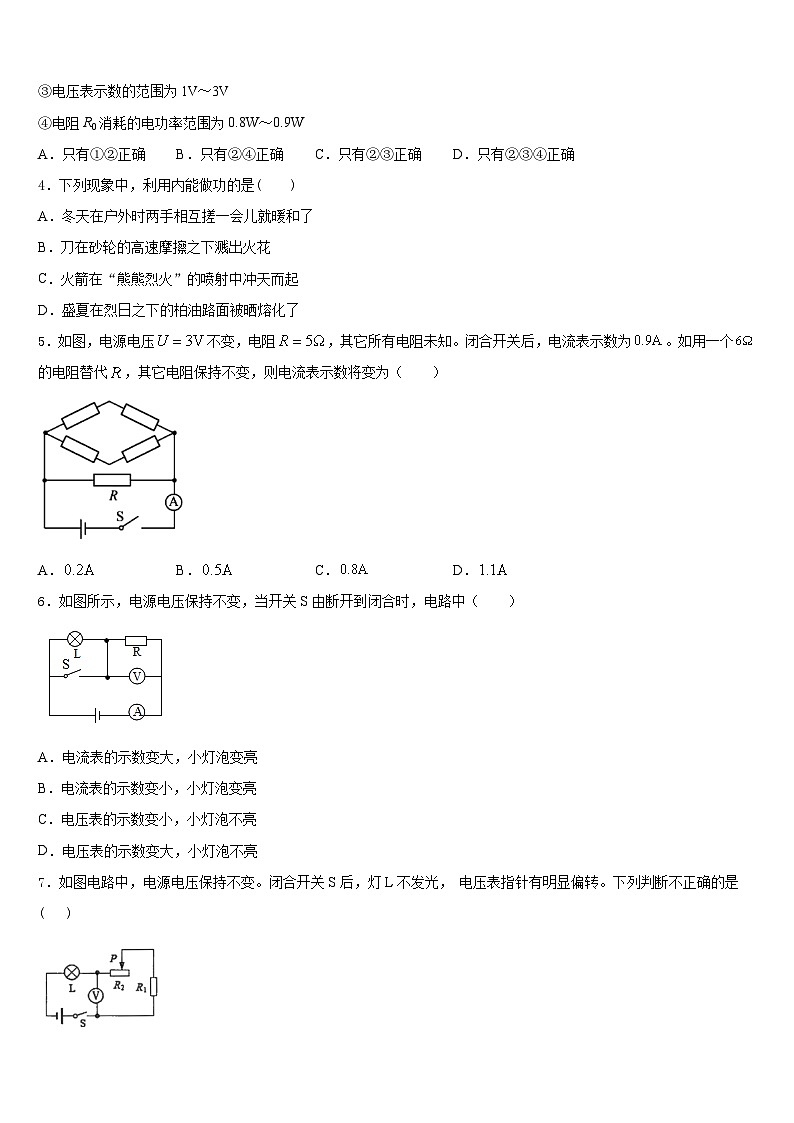

④电阻R0消耗的电功率范围为0.8W～0.9W
A．只有①②正确B．只有②④正确C．只有②③正确D．只有②③④正确
4．下列现象中，利用内能做功的是( )
A．冬天在户外时两手相互搓一会儿就暖和了
B．刀在砂轮的高速摩擦之下溅出火花
C．火箭在“熊熊烈火”的喷射中冲天而起
D．盛夏在烈日之下的柏油路面被晒熔化了
5．如图，电源电压不变，电阻，其它所有电阻未知。闭合开关后，电流表示数为。如用一个的电阻替代，其它电阻保持不变，则电流表示数将变为（ ）
A．B．C．D．
6．如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（ ）
A．电流表的示数变大，小灯泡变亮
B．电流表的示数变小，小灯泡变亮
C．电压表的示数变小，小灯泡不亮
D．电压表的示数变大，小灯泡不亮
7．如图电路中，电源电压保持不变。闭合开关S后，灯L不发光， 电压表指针有明显偏转。下列判断不正确的是( )

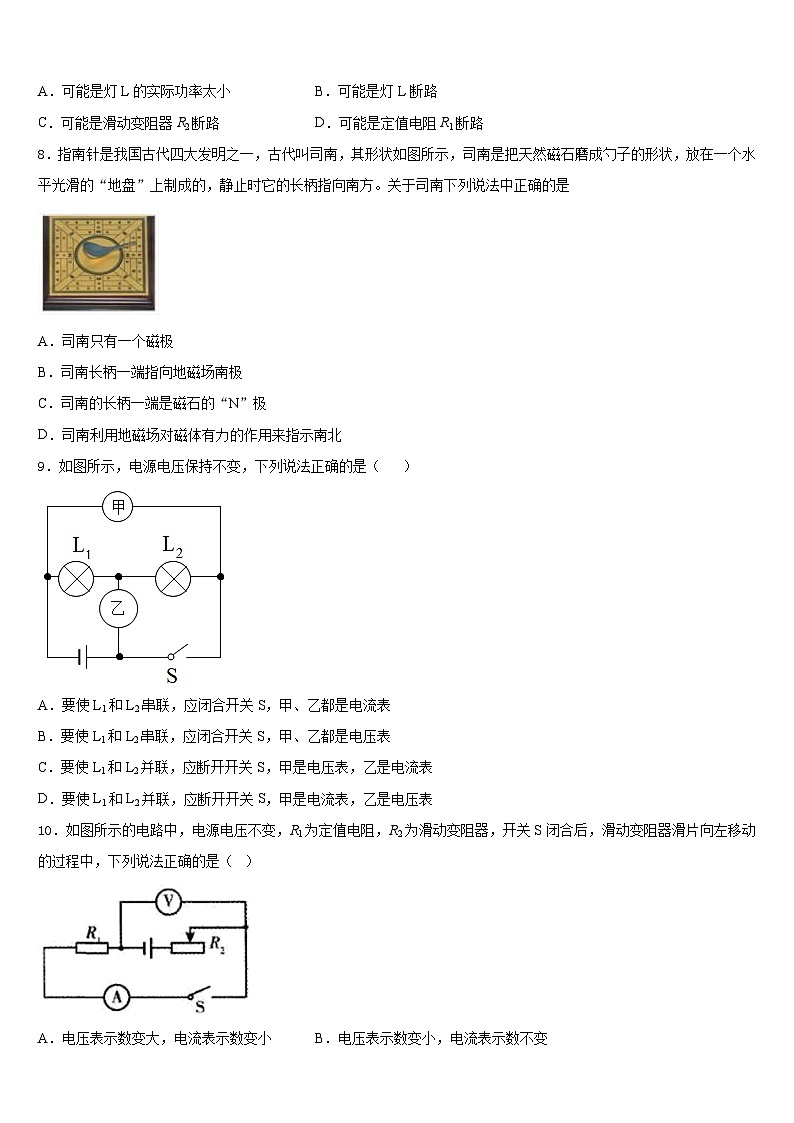

A．可能是灯L的实际功率太小B．可能是灯L断路
C．可能是滑动变阻器R2断路D．可能是定值电阻R1断路
8．指南针是我国古代四大发明之一，古代叫司南，其形状如图所示，司南是把天然磁石磨成勺子的形状，放在一个水平光滑的“地盘”上制成的，静止时它的长柄指向南方。关于司南下列说法中正确的是
A．司南只有一个磁极
B．司南长柄一端指向地磁场南极
C．司南的长柄一端是磁石的“N”极
D．司南利用地磁场对磁体有力的作用来指示南北
9．如图所示，电源电压保持不变，下列说法正确的是（ ）
A．要使L1和L2串联，应闭合开关S，甲、乙都是电流表
B．要使L1和L2串联，应闭合开关S，甲、乙都是电压表
C．要使L1和L2并联，应断开开关S，甲是电压表，乙是电流表
D．要使L1和L2并联，应断开开关S，甲是电流表，乙是电压表
10．如图所示的电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器，开关S闭合后，滑动变阻器滑片向左移动的过程中，下列说法正确的是（ ）
A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数不变
C．电压表与电流表示数的比值变小D．电压表与电流表示数的比值不变
11．关于下列四个情景的说法错误的是
A．发声的音叉将乒乓球弹开，说明发声的物体在振动
B． 听声识人是根据人的音色判断的
C．城区内某些路段禁止汽车鸣笛，是为了从声音的传播环节控制噪声
D．发声扬声器旁的烛焰晃动，说明声波能传递能量
12．一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω，线圈中通过的电流为10A。这台电动机工作1s产生的热量为（ ）
A．3800 JB．72200 JC．200 JD．4000 J
13．硫化镉(CdS)晶体是一种光敏材料，其电阻随光照强度增大而减小．如图所示，用它和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮．下列说法错误的是
A．白天流过 CdS的电流比夜晚大
B．给路灯供电的电源应接在a、b两端
C．将电阻R调小些可缩短路灯点亮时间
D．夏天夜暮降临晚些，要保证在相同日照条件下打开路灯，应将电阻R调大些
14．下列实例中与“水的比热容较大”这一特性无关的是
A．让热水流过散热器供暖
B．用循环水冷却汽车发动机
C．沿海地区昼夜温差较小
D．夏天在房间内洒水降温
15．取两个相同的验电器A和B，用毛皮摩擦橡胶棒接触验电器A的金属球，使A带上电荷，可以看到A的金属箔张开，B的金属箔闭合。用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。下列描述正确的是 （ ）
A．实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B
B．两金属箔片能够张开是因为带上了同种电荷
C．金属杆能够导电是因为金属杆中的电子都可以在金属内部自由移动
D．将金属杆换成玻璃杆，实验现象不变
16．下列关于内能的说法中正确的是（ ）
A．冰熔化过程中内能增加
B．物体比热容越大，其内能也越大
C．高温物体一定比低温物体的内能大
D．0℃的物体不具有内能
17．1度电大约可使家用电视机正常工作（ ）
A．0.1hB．1hC．10hD．100h
18．如图所示的电路中，电源电压恒定，R1为定值电阻．闭合开关S，滑动变阻器R2的滑片P由b端移到a端的过程中，下列说法正确的是（ ）
A．电压表和电流表的示数都变大
B．电压表和电流表的示数都变小
C．电压表的示数变大，电流表的示数变小
D．电压表的示数变小，电流表的示数变大
19．如图所示，与实物图相对应的电路图是( )
A．B．
C．D．
20．如图所示的电路中，电源电压保持不变，当开关S闭合，S1断开，甲、乙两表为电流表时，R1和R2消耗的功率P1：P2=2:3；当开关S和S1都闭合；甲、乙两表为电压表时，两电压表示数V甲：V乙和R1、R2消耗的功率P′1：P′2分别为（ ）
A．5:2 2:3B．2:3 4:9
C．5:2 3:2 .D．2:3 9:4
21．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A．电流方向由A到BB．电流方向由B到A
C．有电流但方向无法确定D．始终无电流
22． “臭豆腐”是湖南有名的小吃，我们在很远就能闻到臭豆腐的气味说明：
A．分子间有间隙B．分子在运动
C．分子间有引力D．分子间有斥力
23．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，下列说法正确的是
A．两灯中的电流一定相等
B．前后两个转向灯一定是串联
C．司机拨动的横杆相当于电路中的开关
D．给汽车蓄电池充电时，蓄电池相当于电源
24．如图所示的电路中小灯泡正常发光．若将小灯泡和电流表的位置对换，则
A．小灯泡不会发光 B．小灯泡会被烧坏 C．电流表示数不变 D．电压表示数不变
25．下列说法正确的是
A．两个削平的铅块被紧压在一起不易分开，是因为分子间只有引力，没有斥力
B．腌制成鸭蛋，利用了分子在不停地做有规则运动
C．常用水作汽车发动机的冷却液，是因为水的比热容较小
D．内燃机的压缩冲程，将机械能转化成内能
26．甲、乙、丙、丁四个轻质小球都带电，把它们悬挂起来，相互靠近时，作用情况如图所示，已知甲带负电，关于它们带电情况的说法，正确的是
A．乙带正电B．丙带正电C．丁带正电D．以上三项都不对
27．如图所示，赤道表面地磁感线与水平地面平行指向北方，导线与能测微弱电流的电流表组成闭合电路，下列哪种操作可让电流表指针摆动？
A．导线水平南北放置，水平向东运动
B．导线水平南北放置，竖直向上运动
C．导线水平东西放置，竖直向下运动
D．导线水平东西放置，水平向北运动
28．在探究电路的电流规律实验时用了图中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是（ ）
A．
B．
C．
D．
29．关于电流、电压、电阻的关系，下列说法中错误的是( )
A．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比
B．导体电阻一定时，导体中的电流跟这段导体两端的电压成正比
C．导体的电阻与导体两端的电压、导体中的电流大小无关
D．导体中的电流跟其两端的电压成正比，跟导体的电阻成反比
30．如图所示电路中，电源电压（不变）和甲乙两灯的额定电压都是6V，甲灯的额定功率比乙灯的小。如果要使两灯的实际功率相等，下列方法中可采取的是（ ）
A．帮甲灯并联一个适当阻值的电阻B．帮甲灯串联一个适当阻值的电阻
C．帮乙灯串联一个适当阻值的电阻D．帮乙灯并联一个适当阻值的电阻
二、填空题（每空1分，共10题，20分）
31．随着经济的发展、社会的进步，人们对能源提出越来越高的要求，寻找新能源成为当前人类面临的迫切课题

照射在地球上的太阳能非常巨大，大约40分钟照射在地球上的太阳能，便足以供全球人类一年能量的消费．可以说太阳能是真正取之不尽、用之不竭的能源．而且太阳能发电绝对干净，不产生公害．所以太阳能发电被誉为最清洁的能源．
太阳能发电机通过太阳光直接照在太阳能电池板上产生电能，并对蓄电池充电，可为直流节能灯，收录机，电风扇，电视机等电器产品供电，某太阳能发动机还具有过充，过放，短路，温度过高，蓄电池反接等保护功能，可输出12V直流电和220V交流电，分体式设计，体积小巧，携带方便，使用安全
请参照示例写出上述情景中所涉及的物理信息和对应的物理知识（不得与示例重复）
例：物理信息：太阳能发电
物理知识：太阳能转化为电能
作答：物理信息：_____；
物理知识_____．
32．连接在同一电路中的甲、乙两灯，已知1min内通过甲灯的电量是12C，1s内通过乙灯的电量是0.3C。则通过甲、乙两灯的电流之比是___________，由此可知，甲、乙两灯是__________联的。
33．在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的两个冲程示意图．与压缩冲程原理相同的是__图所示的演示实验；汽油机利用内能来做功的冲程是__图．
34．如图所示,电阻箱的示数是___Ω
35．电流是导体中的电荷发生_________形成的．如甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中的电流方向是由______ （选填“A向B”或“B向A”）。
36．高速铁路的输电线，无论冬、夏都绷的直直的，以保障列车电极与输电线的良好接触。如图为输电线的牵引装置。钢绳通过滑轮组悬挂20个相同的坠砣，每个坠砣质量为25kg，不计滑轮和钢绳自重和摩擦，输电线A端受到的拉力大小为________N。若某段时间内坠砣串下降了30cm，则输电线A端向左移动了_______cm。（g取10N/kg，不考虑钢绳的热胀冷缩）
37．如图所示实验装置，可用来探究通电时间相同时，电流通过导体产生的热量与____的关系．将装置接在电压为3V的电源上，通电2min，电流通过电阻R2产生的热量为____J．
38．小红在一个炎热夏日的中午去潇湘河边玩耍，他发现沙子烫脚，而河水却是凉凉的，这主要是因为水的比热容比沙石的比热容_____（填“大”或“小”）。
39．如图甲是一种新型插座，它能即时显示接在该插座上的用电器的工作电压和所耗电费等．小明将装有质量为2kg、初温为10℃水的电水壶插在该插座上．这时插座屏幕上的显示如图乙所示；当水烧开至100℃时，插座屏幕上的显示如图丙所示．则这段时间内水吸收的热量为_____J，电水壶的实际功率为______W，电水壶在烧水过程中的效率为_____（电费单价：0.5元/kW•h；c水=4200J/（kg•℃） ）．
40．甲、乙、丙三根用相同材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值最大的是_____，最小的是_____．
三、实验题（每空1分，共2题，15分）
41．为了“比较水和煤油的吸热能力”，小刚同学用两个完全相同的电加热器给A、B两个相同烧杯中的水和煤油加热，实验装置如图所示。
（1）该实验除了用图中的器材以外，还需要用停表和______________________。
（2）用两个完全相同的电加热器，目的是___________________________________。
（3）小刚通过实验得到数据如下表：
根据表中的实验数据可知：质量相同的水和煤油，升高相同的温度，___________，说明“水的吸热能力大于煤油的吸热能力”。
（4）在此实验中，如果给水和煤油加热相同的时间，则_________升高的温度高，此时煤油吸收的热量__________（填“大于”、“小于”或“等于”）水吸收的热量。
（5）同组的小华继续实验，得出水和煤油的温度随时间变化图象，如图所示。根据图象可知，______图象表示是水。大量实验证明：不同的物质吸热能力一般不同，为了比较这种能力，物理学中引入比热容这个物理量。一定质量的某种物质，温度升高吸收的热量与它的__________乘积之比，叫做这种物质的比热容。
42．做“测定小灯泡的电功率”实验时，所用器材有：电压为3V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、已调零的电流表和电压表、开关、导线若干。
请按要求完成下列实验内容：
（1）用笔画线代替导线，将图甲的实物电路连接完整，并在图乙虚线框内画出实验电路图。
（_____________）
（2）闭合开关，通过移动滑片P，分别记录了三组对应的电压表和电流表的示数，如下表所示，则小灯泡的额定功率是________W。
四、计算题（每题10分，共2题，20分）
43．某家庭需要将80kg、初温为10℃的水加热到60℃作为生活用水，他们利用煤气灶烧水，需要燃烧1.6kg的煤气。（，q煤气＝4.2×107J/kg）
（1）这些水从10℃加热到60℃需要吸收的热量是多少？
（2）1.6kg的煤气完全燃烧放出的热量是多少？
（3）煤气灶烧水的效率为多大？
44．如图所示的电路中，电源电压保持不变，灯L标有“12V 12W”字样，R2=12欧，当开关S1、S2、S3都闭合时，电流表示数为1.4A，这时灯L正常发光，求：（若不计温度对灯丝电阻的影响）
（1）电源电压及灯丝的电阻
（2）电阻R1的阻值
（3）当开关S3闭合，S1、S2都断开时，问灯L实际消耗的电功率是多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
2、A
3、B
4、C
5、C
6、D
7、B
8、D
9、B
10、D
11、C
12、C
13、D
14、D
15、B
16、A
17、C
18、A
19、C
20、C
21、B
22、B
23、C
24、C
25、D
26、B
27、C
28、B
29、A
30、C
二、填空题（每空1分，共10题，20分）
31、蓄电池充电 电能转化为化学能
32、 2：3 并
33、乙 丁
34、9481
35、定向移动 B向A
36、 104 15
37、电阻； 24
38、大
39、7.56×105J 1500 70%
40、甲 丙
三、实验题（每空1分，共2题，15分）
41、天平及砝码 水和煤油在单位时间内吸收热量相等 水加热时间长（或水吸收的热量多） 煤油 等于 乙 质量和升高的温度
42、 0.5
四、计算题（每题10分，共2题，20分）
43、（1）1.68×107J；（2）6.72×107J；（3）25%。
44、（1）12V；12Ω；（2）30Ω；（3）3W
物质
质量m/kg
初温t0/℃
末温t/℃
加热时间t/min
水
0.2
20
30
2
煤油
0.2
20
30
1
U/V
3.0
2.5
1.5
I/A
0.22
0.20
0.18
