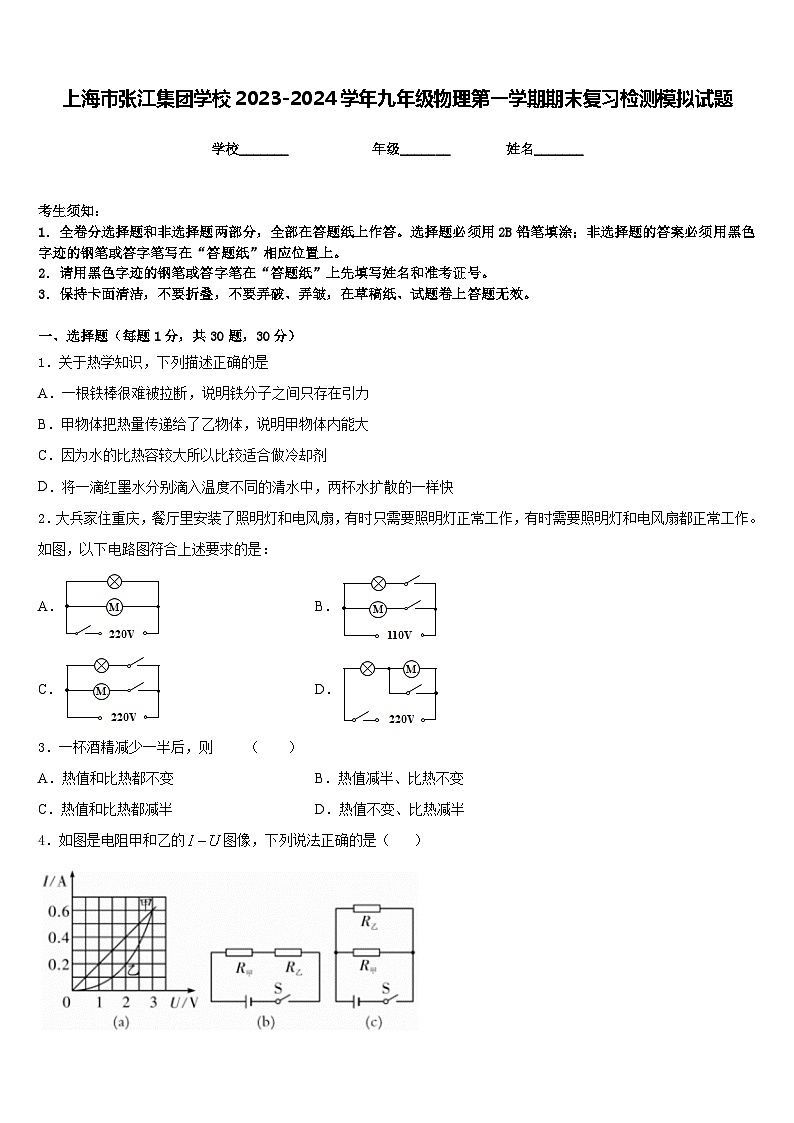

上海市张江集团学校2023-2024学年九年级物理第一学期期末复习检测模拟试题含答案

这是一份上海市张江集团学校2023-2024学年九年级物理第一学期期末复习检测模拟试题含答案，共10页。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．关于热学知识，下列描述正确的是
A．一根铁棒很难被拉断，说明铁分子之间只存在引力
B．甲物体把热量传递给了乙物体，说明甲物体内能大
C．因为水的比热容较大所以比较适合做冷却剂
D．将一滴红墨水分别滴入温度不同的清水中，两杯水扩散的一样快
2．大兵家住重庆，餐厅里安装了照明灯和电风扇，有时只需要照明灯正常工作，有时需要照明灯和电风扇都正常工作。如图，以下电路图符合上述要求的是：
A．B．
C．D．
3．一杯酒精减少一半后，则 （ ）
A．热值和比热都不变B．热值减半、比热不变
C．热值和比热都减半D．热值不变、比热减半

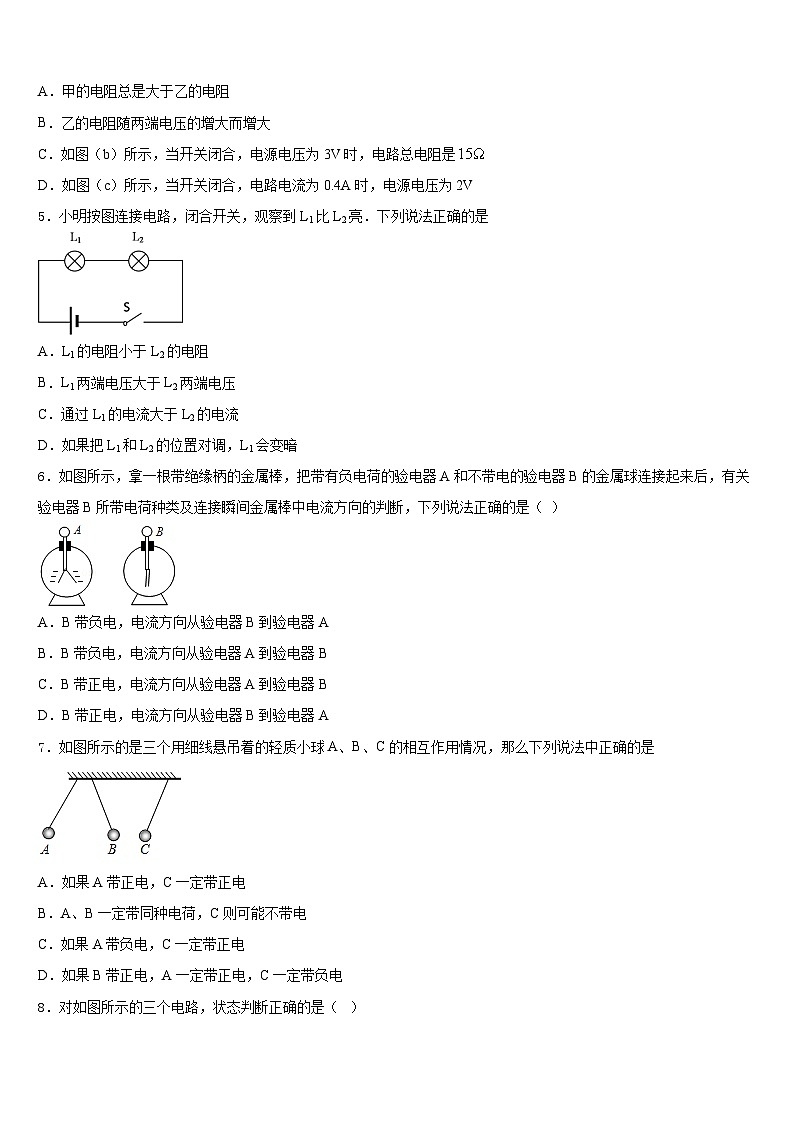

4．如图是电阻甲和乙的图像，下列说法正确的是（ ）
A．甲的电阻总是大于乙的电阻
B．乙的电阻随两端电压的增大而增大
C．如图（b）所示，当开关闭合，电源电压为3V时，电路总电阻是
D．如图（c）所示，当开关闭合，电路电流为0.4A时，电源电压为2V
5．小明按图连接电路，闭合开关，观察到L1比L2亮．下列说法正确的是
A．L1的电阻小于L2的电阻
B．L1两端电压大于L2两端电压
C．通过L1的电流大于L2的电流
D．如果把L1和L2的位置对调，L1会变暗
6．如图所示，拿一根带绝缘柄的金属棒，把带有负电荷的验电器A和不带电的验电器B的金属球连接起来后，有关验电器B所带电荷种类及连接瞬间金属棒中电流方向的判断，下列说法正确的是（ ）
A．B带负电，电流方向从验电器B到验电器A
B．B带负电，电流方向从验电器A到验电器B
C．B带正电，电流方向从验电器A到验电器B
D．B带正电，电流方向从验电器B到验电器A
7．如图所示的是三个用细线悬吊着的轻质小球A、B、C的相互作用情况，那么下列说法中正确的是
A．如果A带正电，C一定带正电
B．A、B一定带同种电荷，C则可能不带电
C．如果A带负电，C一定带正电
D．如果B带正电，A一定带正电，C一定带负电

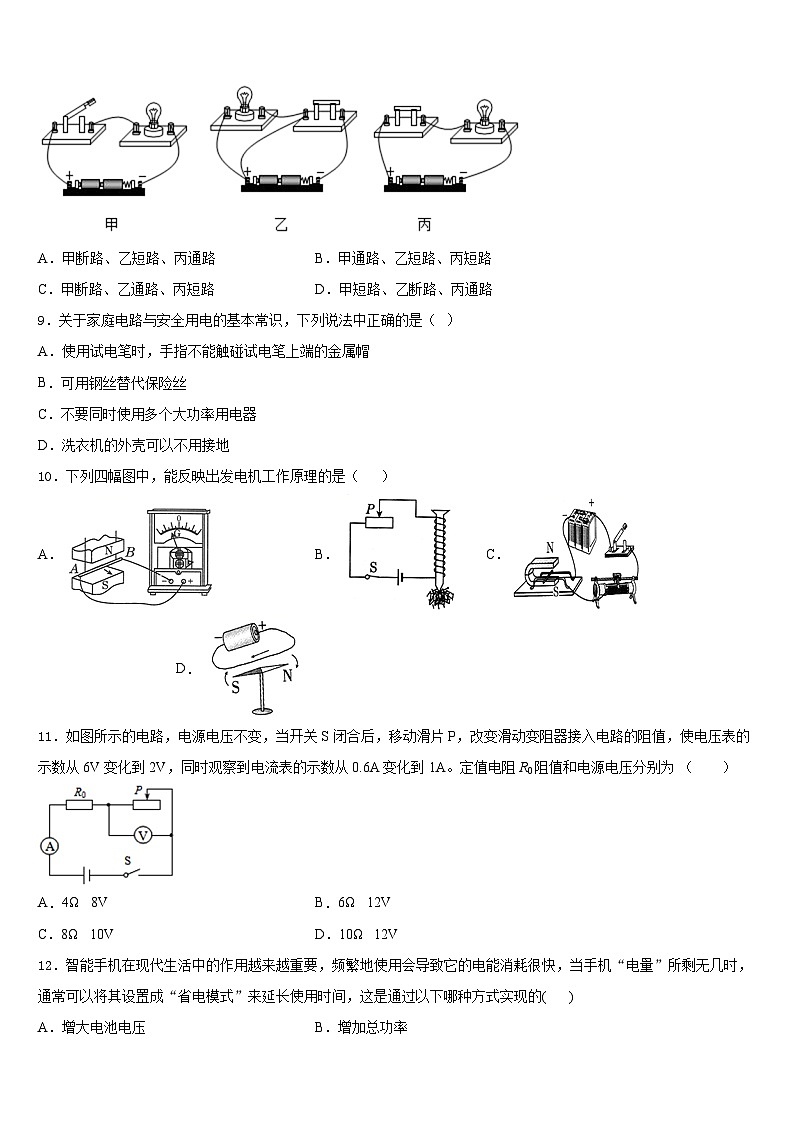

8．对如图所示的三个电路，状态判断正确的是（ ）
A．甲断路、乙短路、丙通路B．甲通路、乙短路、丙短路
C．甲断路、乙通路、丙短路D．甲短路、乙断路、丙通路
9．关于家庭电路与安全用电的基本常识，下列说法中正确的是（ ）
A．使用试电笔时，手指不能触碰试电笔上端的金属帽
B．可用钢丝替代保险丝
C．不要同时使用多个大功率用电器
D．洗衣机的外壳可以不用接地
10．下列四幅图中，能反映出发电机工作原理的是（ ）
A．B．C．D．
11．如图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.6A变化到1A。定值电阻R0阻值和电源电压分别为 （ ）
A．4Ω 8VB．6Ω 12V
C．8Ω 10VD．10Ω 12V
12．智能手机在现代生活中的作用越来越重要，频繁地使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的( )
A．增大电池电压B．增加总功率
C．减小总功率D．降低散热能力
二、填空题（每题5分，共4题，20分）
13．电流是导体中的电荷发生_________形成的．如甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中的电流方向是由______ （选填“A向B”或“B向A”）。
14．在图所示的电路中，电源电压保持不变，闭合电键S，观察电压表发现V1无示数，V2有示数，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．
①电路中的故障可能是____________________；
②接着，观察电流表，发现电流表有示数；移动变阻器R2的滑片P，电流表的示数发生了改变，则故障一定是_______。
15．如图是探究通电导体产生的热量与什么因素有关的实验装置．已知两个相同的烧瓶甲、乙内装有相同质量的煤油，甲、乙瓶中分别有阻值10Ω和6Ω的电阻丝，两电阻丝串联接到电路中． 当闭合开关一段时间后，观察到甲瓶中玻璃管内煤油液面上升较高，说明在________相同时，________越大，导体产生的热量越多．在这段时间内，甲、乙两电阻丝产生的热量之比是________．
16．某电动机标有“220V 1100W”字样，电阻为4Ω。这台电动机正常工作1min，产生的热量为_________J；10s内该电动机消耗的电能为_________J，电动机效率为_________%（效率精确到0.1%）。
三、实验题（共12分）
17．（4分）测量小灯泡额定功率的实验中，器材如下：待测小灯泡(额定电压为2.5V)、电源(电压恒为6V)、电流表(0～0.6A、0～3A )、电压表(0～3V 0～15V)、滑动变阻器、开关各一只，导线若干。
(1)如图甲所示是某同学开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
（________________）
(2)电路连接正确后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来应进行的操作是___________。
A．检查灯泡是否断路 B．检查灯泡是否短路
C．检查开关接触是否良好 D．移动滑动变阻器的滑片
(3)当小灯泡正常发光时，电流表示数如图乙所示，示数为_____A．小灯泡的额定功率为____W，小灯泡正常发光的电阻为_____Ω。
(4)完成上述实验后，另有同学设计了如图丙所示的电路，测出了额定电流为I额的小灯泡的额定功率。电源电压不变，滑动变阻器R1的最大阻值为R，实验方案如下：
①按电路图连接电路。
②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光。
③只闭合开关S2，保持R1的滑片位置不动，移动R2的滑片，使电流表的示数为I额。
④保持R2的滑片位置不动，将R1的滑片移到最左端，电流表的示数为I1，再将R1的滑片移到最右端，电流表的示数为I2。
⑤小灯泡额定功率的表达式为P额＝___________(用I额、I1、I2、R表示)
18．（4分）如图所示小蕾同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气，将1、2和3、4导线分别接到电源两端．
（1）实验中通过观察U形管中________________的变化来比较电流通过电阻丝产生热量的多少．这种实验方法叫________________．下面实验也用这种实验方法的是_________．
A．认识电压时，我们用水压来类比
B．用光线来描述光通过的路径
C．把敲响的音叉来接触水面，看有没有溅起水花，来判断音叉有没有振动
D．用斜面和小车来研究阻力对物体的影响
（2）装置中的U形管_________（选填“是”或“不是”）连通器.
（3）甲图所示的装置是用来研究电流通过电阻丝产生的热量与__________的关系，通电一段时间, ______(选填“a”或“b”)容器中电流产生的热量较多．
（4）乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与__________的关系，通电一段时间，________(选填“c”或“d”)容器中电流产生的热量多．
19．（4分）用如图甲所示的装置探究“电流通过导体产生的热量与电阻的关系”，相同容器内装满了煤油．
（1）容器中装入的煤油是_____（选填“导体“或“绝缘体”）．
（2）请根据实物电路，在乙框内画出对应的电路图．
（_____）
（3）为达到实验目的，选用的两电阻丝R1与R2的阻值应_____，通过R1的电流_____（选填“大于”、“小于”、“等于”）通过R2的电流．
（4）通电一段时间后，管内液面高度差如图所示，说明_____．
（5）爱米用如图丙所示的装置，进一步探究“电流通过导体产生的热量与电流的关系．”经多次实验测量，收集实验数据，绘制了管内液面上升的高度h与电流I的关系图象．请你依据焦耳定律，在图丁中粗略绘制出能正确反映h一I关系的图象．
（______）
四、作图题（共16分）
20．（8分）根据图所示的实物电路，在答题卡中相应的方框内画出它的电路图，并在图中对应的灯泡附近标出和。
（_____）
21．（8分）如图所示，甲为一个带指示灯的“一开三孔”开关（即一个开关和一个三孔插座连 在一起）实物图．开关断开，指示灯灭，插座不能使用；若指示灯烧坏，插座仍可继续使用．请将图中电路连接完整．
（_______）
五、计算题（共22分）
22．（10分）如图甲所示的电路，为阻值随光照强度变化的光敏电阻，电源电压保持不变，小灯泡L标有“2.5V 0.3 A”字样，定值电阻，电流表的量程为0~0.6A，电压表的量程为0~3V。求：
（1）小灯泡的额定功率是多少？
（2）只闭合S、S2和S3，的阻值为15Ω时，电流表示数为0.45 A，则电源电压是多少？
（3）小灯泡L的变化情况如图乙所示。若只闭合开关S、S1，改变照射在光敏电阻的光照强度，在保证各元件安全的情况下，光敏电阻允许的取值范围是多少？
23．（12分）物理实验室有一个灯泡，铭牌上标有“6V 3W”的字样。兴趣小组的同学想让这个小灯泡正常工作，但手边只有一个电压恒为9V的电源，于是他们找来一个阻值合适的电阻R与之串联后接入电路，如图所示，使小灯泡刚好正常工作。求：
（1）小灯泡正常工作时的电流；
（2）整个电路在1分钟的时间内消耗的总电能；
（3）小灯泡正常工作时，电阻R消耗的电功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、A
4、C
5、B
6、A
7、B
8、A
9、C
10、A
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、定向移动 B向A
14、R1 短路或R2断路 R1 短路
15、通电时间和电流 电阻 5:3
16、6000 11000 90.9%
三、实验题（共12分）
17、 D 0.3 0.75 8.33
18、液面高度差 转换法 C 不是 电阻 b 电流 c
19、绝缘体 相等 小于 在电流和通电时间相等时，电阻越大产生的热量越多
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.75 W；（2）4.5V；（3）6.670~15
23、（1）0.5A；（2）270J；（3）1.5W。
