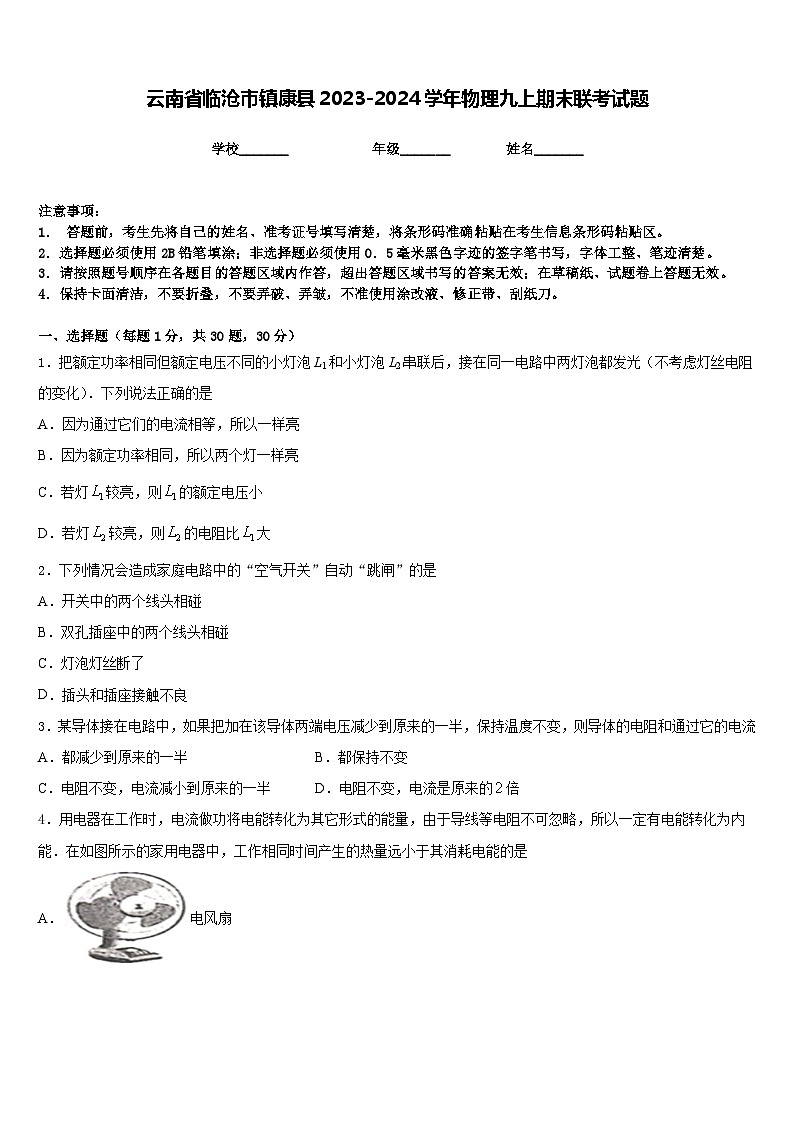

云南省临沧市镇康县2023-2024学年物理九上期末联考试题含答案

这是一份云南省临沧市镇康县2023-2024学年物理九上期末联考试题含答案，共9页。试卷主要包含了如图所示电路中，电源电压等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．把额定功率相同但额定电压不同的小灯泡L1和小灯泡L2串联后，接在同一电路中两灯泡都发光（不考虑灯丝电阻的变化）．下列说法正确的是
A．因为通过它们的电流相等，所以一样亮
B．因为额定功率相同，所以两个灯一样亮
C．若灯较亮，则的额定电压小
D．若灯较亮，则的电阻比大
2．下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是
A．开关中的两个线头相碰
B．双孔插座中的两个线头相碰
C．灯泡灯丝断了
D．插头和插座接触不良
3．某导体接在电路中，如果把加在该导体两端电压减少到原来的一半，保持温度不变，则导体的电阻和通过它的电流
A．都减少到原来的一半B．都保持不变
C．电阻不变，电流减小到原来的一半D．电阻不变，电流是原来的倍

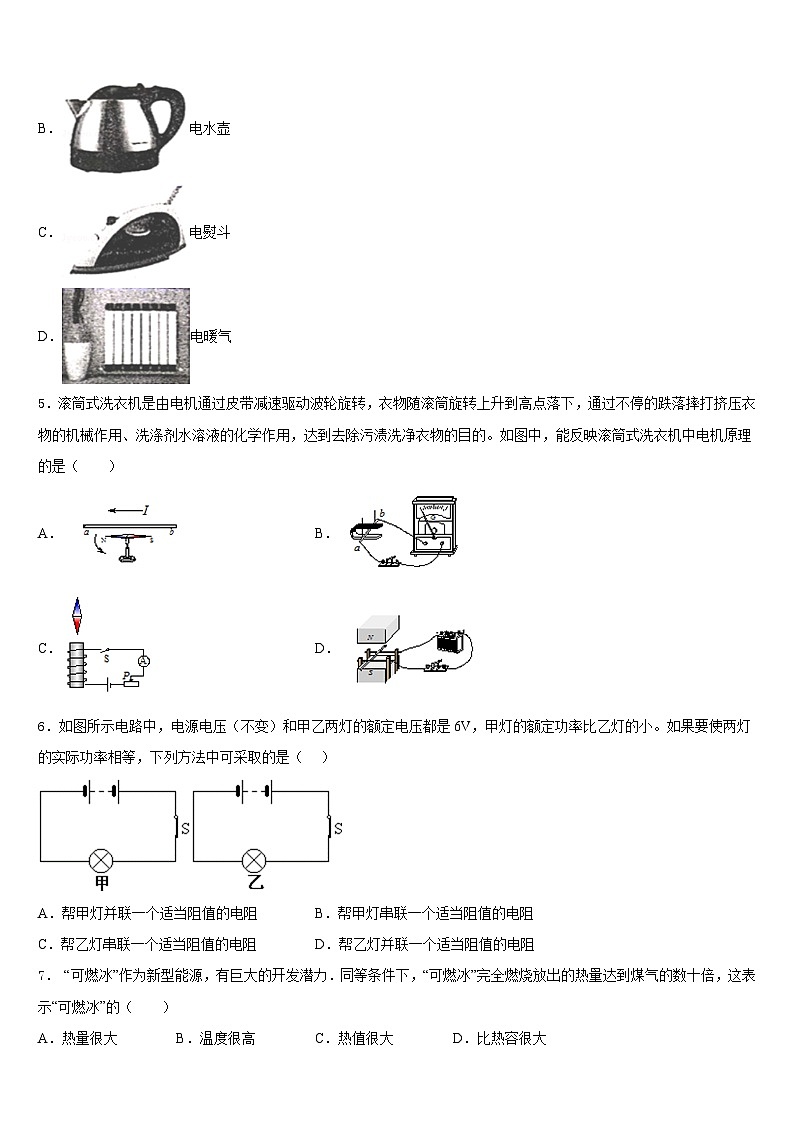

4．用电器在工作时，电流做功将电能转化为其它形式的能量，由于导线等电阻不可忽略，所以一定有电能转化为内能．在如图所示的家用电器中，工作相同时间产生的热量远小于其消耗电能的是
A．电风扇
B．电水壶
C．电熨斗
D．电暖气
5．滚筒式洗衣机是由电机通过皮带减速驱动波轮旋转，衣物随滚筒旋转上升到高点落下，通过不停的跌落摔打挤压衣物的机械作用、洗涤剂水溶液的化学作用，达到去除污渍洗净衣物的目的。如图中，能反映滚筒式洗衣机中电机原理的是（ ）
A．B．
C．D．
6．如图所示电路中，电源电压（不变）和甲乙两灯的额定电压都是6V，甲灯的额定功率比乙灯的小。如果要使两灯的实际功率相等，下列方法中可采取的是（ ）
A．帮甲灯并联一个适当阻值的电阻B．帮甲灯串联一个适当阻值的电阻
C．帮乙灯串联一个适当阻值的电阻D．帮乙灯并联一个适当阻值的电阻
7． “可燃冰”作为新型能源，有巨大的开发潜力．同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，这表示“可燃冰”的（ ）
A．热量很大B．温度很高C．热值很大D．比热容很大

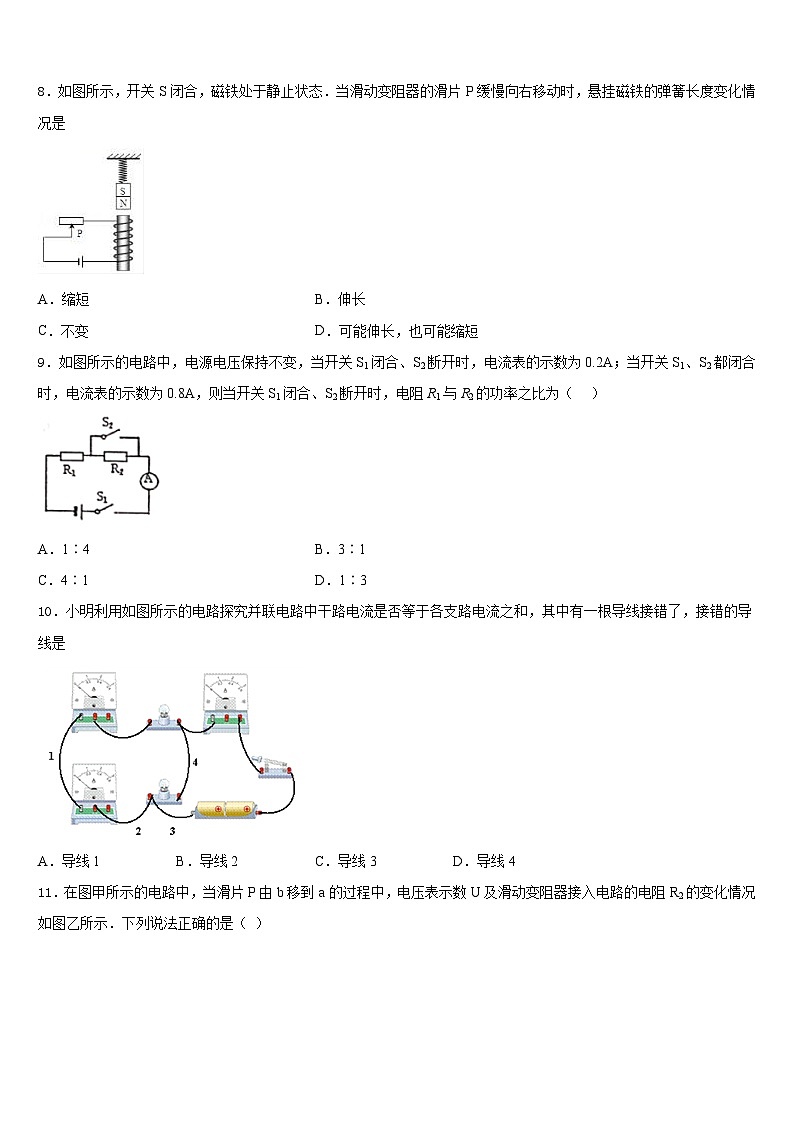

8．如图所示，开关S闭合，磁铁处于静止状态．当滑动变阻器的滑片P缓慢向右移动时，悬挂磁铁的弹簧长度变化情况是
A．缩短B．伸长
C．不变D．可能伸长，也可能缩短
9．如图所示的电路中，电源电压保持不变，当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A，则当开关S1闭合、S2断开时，电阻R1与R2的功率之比为（ ）
A．1∶4B．3∶1
C．4∶1D．1∶3
10．小明利用如图所示的电路探究并联电路中干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的导线是

A．导线1B．导线2C．导线3D．导线4
11．在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示．下列说法正确的是（ ）
A．电阻R1的阻值为20Ω
B．滑片P移到b端时，R2两端的电压为6V
C．滑片P移到a端时，R1消耗的功率为0.2W
D．当滑片P移到中点时，通过R1的电流为0.3A
12．如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（ ）
A．R1的阻值是20Ω
B．电源电压是16V
C．该电路的最大电功率为7.2W
D．当电流表的示数是0.4A时，R2接入电路的阻值是30Ω
二、填空题（每题5分，共4题，20分）
13．如图所示是内燃机某一冲程的示意图，其中喷油嘴正在喷油，由图可知：
(1)这种内燃机是______（填“汽”或“柴”）油机；
(2)它在吸气冲程吸入的物质是______（填“空气”、“汽油”、“柴油”或“空气和汽油的混合物”）；
(3)如图所示冲程中其能量转化是把______能转化为______能。
14．导体接在电源电压为3V的电路上，通过导体的电流是0.5A，可知该导体的电阻是________Ω。当它两端没有电压时，它的电阻为________Ω。
15．LED灯主要由硅、砷等_______材料制成，它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯_______（选填“高”或“低”）
16．读数：（1）体温计的示数是_____℃；（2）电能表的示数是_____kW・h。
三、实验题（共12分）
17．（4分）小明和小红利用如图所示的装置探究“电流通过导体产生的热量与电阻大小的关系”。甲乙两烧瓶中装有质量相等的煤油，甲烧瓶中的金属丝是铜丝，电阻比较小；乙烧瓶中的金属丝是镍铬合金丝，电阻比较大。温度计显示煤油的温度。
（1）实验中，小明和小红发现_____烧瓶中温度计的示数升高快。这表明：在电流和通电时间相同的情况下，导体的电阻越_____，产生的热量越多。
（2）小明提议利用该装置改成“比较水和煤油比热容大小”的实验，则他们应将其中一烧瓶中的煤油换成_____相等的水；将甲烧瓶中的铜丝换成镍铬合金丝，并且与乙烧瓶中的镍铬合金丝的_____相等。通过实验观察，发现装有_____（选填“水”或“煤油”）烧瓶中温度计的示数变化_____，说明水比热容_____。
（3）如果不增加其它器材，此套装置_____（选填“能”或“不能”）探究“电流通过导体产生的热量与电流大小的关系”。
18．（4分）小刚实验小组用滑动变阻器、开关、电压表、电流表、三节干电池、导线若干等器材（如图）来测量小灯泡的电阻，小灯泡的额定电压为2.5V。
(1)在电路图的○中填入小灯泡、电压表和电流表的元件符号。
（______）
(2)闭合开关前，滑动变阻器的滑片移至阻值最大位置，是为了_________。
(3)闭合开关，移动滑片，读出电压表和电流表示数，记入表中，重复实验三次。计算电阻，发现小灯泡的电阻是变化的，原因是_________。
(4)若在实验过程中，不慎将电压表和电流表位置互换，闭合开关后出现的现象是：灯泡____（选填“发光”或“不发光”）；电压表示数约为______V，电流表示数为_____A。
19．（4分）如图所示，一张百元新钞票好像被一支笔“戳通”了，实际上这张新钞票依然完好无损，原来，纸币下方的笔杆与纸币上方的笔头可以互相分离，笔杆上与笔头相连的一端内部装有小磁铁，则笔头内的材料可能含有_____（选填“铜”“铁”或“塑料”）。笔头内的材料是否有磁性呢？
请你选用合适的器材设计实验进行探究，并解答下列问题：
(1)实验器材：_____。
(2)实验过程和可能产生的现象及结论：_____。
四、作图题（共16分）
20．（8分）如图是住宅内配电系统示意图，请在方框内填入装置的名称，并将电灯和控制电灯的开关接入家庭电路。
21．（8分）在如图所示电路的○内填上适当的电表符号，使电键闭合后，两灯均能发光，且串联连接．
（______）
五、计算题（共22分）
22．（10分）用煤气将初温为20℃，质量为5kg的一壶水加热到100℃．求：
（1）水吸收的热量；
（2）不计热量损失．最少消耗多少煤气．（水的比热容为4.2×103J/（kg•℃），煤气的热值为4.2×107J/kg）
23．（12分）在如图所示的电路中，电源电压保持不变，电阻R1的阻值为10 Ω．闭合开关S，电流表A1的示数为0.3 A，电流表A1的示数为0.1 A．
求：
(1)电源电压U；
(1)电阻R1的阻值；
(3)通电10 s，电流通过电阻R1做的功W1．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、C
4、A
5、D
6、C
7、C
8、A
9、D
10、C
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、柴 空气 内 机械
14、6 6
15、半导体 低
16、38.4 2020.1
三、实验题（共12分）
17、乙 大 质量 电阻 水 小 大 不能
18、 保护电路 灯丝的电阻受到温度的影响 不发光 4.5 0
19、铁 大头针 用笔头靠近大头针，若大头针被吸引，则笔头处有磁性；若大头针没有被吸引，则笔头处无磁性
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)1.68×106 J；(2)0.04kg
23、6V 30Ω 11J
实验次数
1
2
3
电压/V
2.0
2.5
3.0
电流/A
0.26
0.30
0.34
