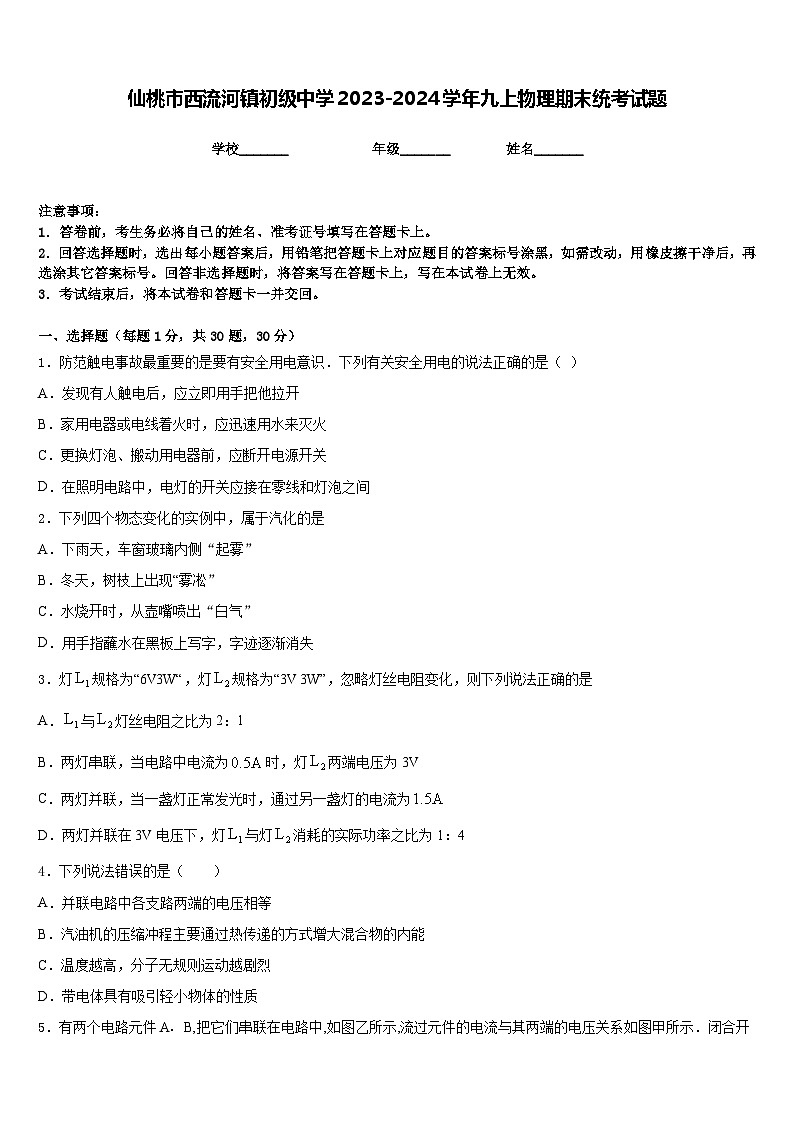

仙桃市西流河镇初级中学2023-2024学年九上物理期末统考试题含答案

这是一份仙桃市西流河镇初级中学2023-2024学年九上物理期末统考试题含答案，共10页。试卷主要包含了下列说法错误的是，有两个电路元件A等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．防范触电事故最重要的是要有安全用电意识．下列有关安全用电的说法正确的是（ ）
A．发现有人触电后，应立即用手把他拉开
B．家用电器或电线着火时，应迅速用水来灭火
C．更换灯泡、搬动用电器前，应断开电源开关
D．在照明电路中，电灯的开关应接在零线和灯泡之间
2．下列四个物态变化的实例中，属于汽化的是
A．下雨天，车窗玻璃内侧“起雾”
B．冬天，树枝上出现“雾凇”
C．水烧开时，从壶嘴喷出“白气”
D．用手指蘸水在黑板上写字，字迹逐渐消失
3．灯规格为“6V3W“，灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是
A．与灯丝电阻之比为2：1
B．两灯串联，当电路中电流为时，灯两端电压为3V
C．两灯并联，当一盏灯正常发光时，通过另一盏灯的电流为
D．两灯并联在3V电压下，灯与灯消耗的实际功率之比为1：4
4．下列说法错误的是（ ）
A．并联电路中各支路两端的电压相等
B．汽油机的压缩冲程主要通过热传递的方式增大混合物的内能
C．温度越高，分子无规则运动越剧烈
D．带电体具有吸引轻小物体的性质

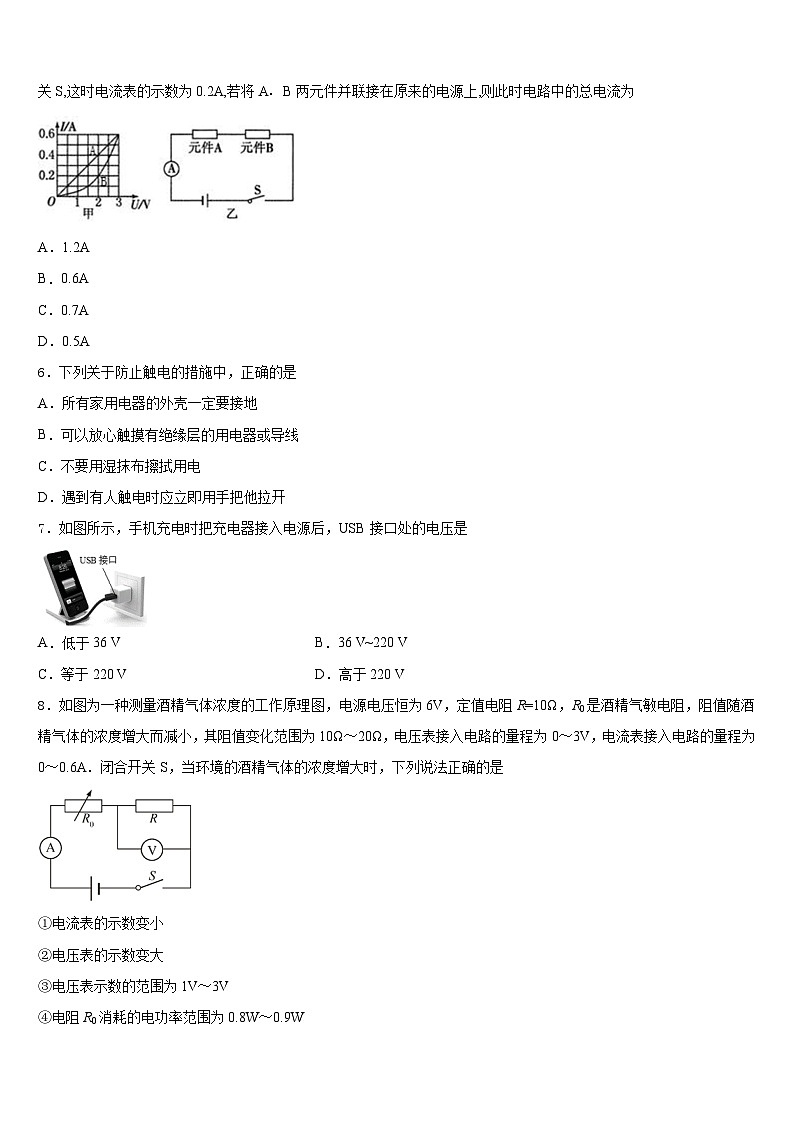

5．有两个电路元件A．B,把它们串联在电路中,如图乙所示,流过元件的电流与其两端的电压关系如图甲所示．闭合开关S,这时电流表的示数为0.2A,若将A．B两元件并联接在原来的电源上,则此时电路中的总电流为
A．1.2A
B．0.6A
C．0.7A
D．0.5A
6．下列关于防止触电的措施中，正确的是
A．所有家用电器的外壳一定要接地
B．可以放心触摸有绝缘层的用电器或导线
C．不要用湿抹布擦拭用电
D．遇到有人触电时应立即用手把他拉开
7．如图所示，手机充电时把充电器接入电源后，USB接口处的电压是
A．低于36 VB．36 V~220 V
C．等于220 VD．高于220 V
8．如图为一种测量酒精气体浓度的工作原理图，电源电压恒为6V，定值电阻R=10Ω，R0是酒精气敏电阻，阻值随酒精气体的浓度增大而减小，其阻值变化范围为10Ω～20Ω，电压表接入电路的量程为0～3V，电流表接入电路的量程为0～0.6A．闭合开关S，当环境的酒精气体的浓度增大时，下列说法正确的是
①电流表的示数变小
②电压表的示数变大
③电压表示数的范围为1V～3V
④电阻R0消耗的电功率范围为0.8W～0.9W

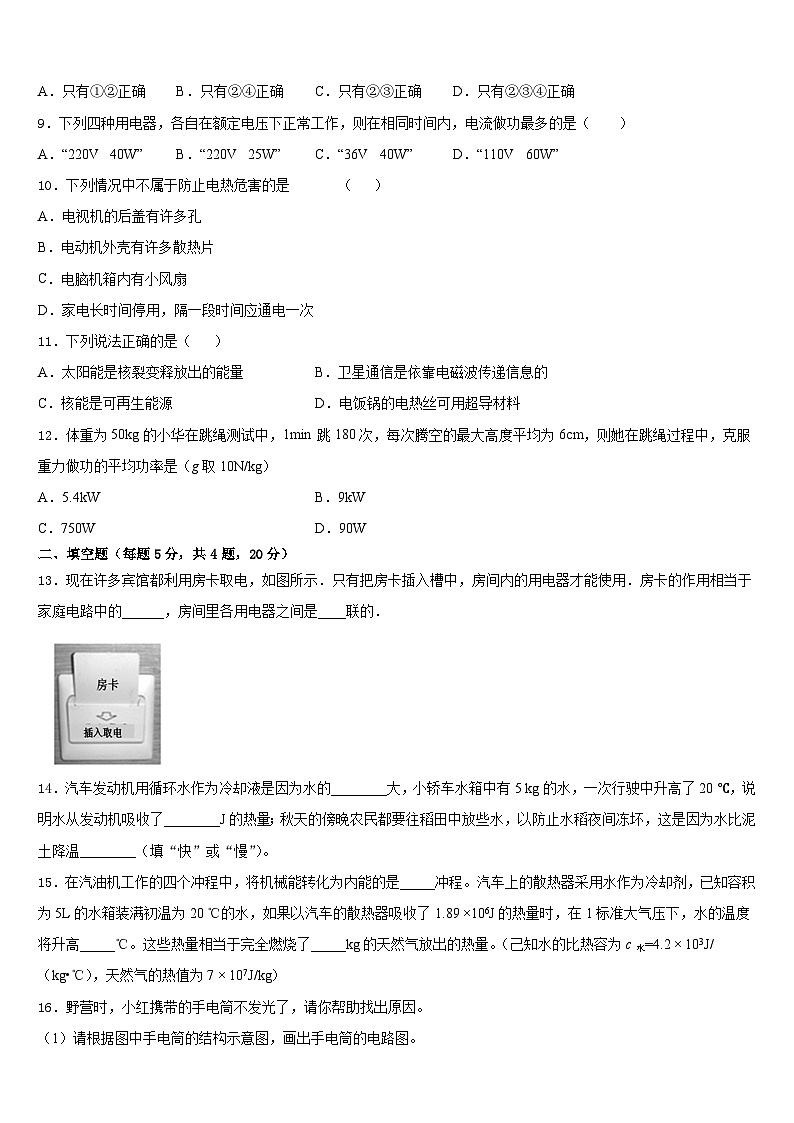

A．只有①②正确B．只有②④正确C．只有②③正确D．只有②③④正确
9．下列四种用电器，各自在额定电压下正常工作，则在相同时间内，电流做功最多的是（ ）
A．“220V 40W”B．“220V 25W”C．“36V 40W”D．“110V 60W”
10．下列情况中不属于防止电热危害的是 （ ）
A．电视机的后盖有许多孔
B．电动机外壳有许多散热片
C．电脑机箱内有小风扇
D．家电长时间停用，隔一段时间应通电一次
11．下列说法正确的是（ ）
A．太阳能是核裂变释放出的能量B．卫星通信是依靠电磁波传递信息的
C．核能是可再生能源D．电饭锅的电热丝可用超导材料
12．体重为50kg的小华在跳绳测试中，1min 跳180次，每次腾空的最大高度平均为6cm，则她在跳绳过程中，克服重力做功的平均功率是（g取10N/kg）
A．5.4kWB．9kW
C．750WD．90W
二、填空题（每题5分，共4题，20分）
13．现在许多宾馆都利用房卡取电，如图所示．只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于家庭电路中的______，房间里各用电器之间是____联的．
14．汽车发动机用循环水作为冷却液是因为水的________大，小轿车水箱中有5 kg的水，一次行驶中升高了20 ℃，说明水从发动机吸收了________J的热量；秋天的傍晚农民都要往稻田中放些水，以防止水稻夜间冻坏，这是因为水比泥土降温________（填“快”或“慢”）。
15．在汽油机工作的四个冲程中，将机械能转化为内能的是_____冲程。汽车上的散热器采用水作为冷却剂，已知容积为5L的水箱装满初温为20 ℃的水，如果以汽车的散热器吸收了1.89 ×106J的热量时，在1标准大气压下，水的温度将升高_____℃。这些热量相当于完全燃烧了_____kg的天然气放出的热量。（己知水的比热容为c水=4.2 × 103J/ （kg•℃），天然气的热值为7 × 107J/kg）
16．野营时，小红携带的手电筒不发光了，请你帮助找出原因。
（1）请根据图中手电筒的结构示意图，画出手电筒的电路图。
（_____________）
（2）写出手电筒不发光的两种可能原因。①______。②________。
三、实验题（共12分）
17．（4分）小刚实验小组用滑动变阻器、开关、电压表、电流表、三节干电池、导线若干等器材（如图）来测量小灯泡的电阻，小灯泡的额定电压为2.5V。
(1)在电路图的○中填入小灯泡、电压表和电流表的元件符号。
（______）
(2)闭合开关前，滑动变阻器的滑片移至阻值最大位置，是为了_________。
(3)闭合开关，移动滑片，读出电压表和电流表示数，记入表中，重复实验三次。计算电阻，发现小灯泡的电阻是变化的，原因是_________。
(4)若在实验过程中，不慎将电压表和电流表位置互换，闭合开关后出现的现象是：灯泡____（选填“发光”或“不发光”）；电压表示数约为______V，电流表示数为_____A。
18．（4分）在探究电流通过导体产生热量多少的影响因素时，小明把阻值恒定为R1＝5Ω、R2＝10Ω的两段电热丝分别放在如图所示的两个完全相同的烧瓶中并接入电路，在烧瓶中加入质量、初温均相同的煤油，再分别插入相同的温度计．实验设计中用_____表示电流通过电热丝产生热量的多少，不计实验过程中的热损失．
（1）利用该实验装置可以完成的可探究的科学问题是：_____．
（2）将如图所示的甲、乙、丙三个完全相同的烧瓶，每个烧瓶内装有质量相等的煤油、相同的温度计和阻值相等且恒定的电热丝R，依次分别接入如图所示电路进行实验得到下表所示实验数据，其中I为通过电热丝的电流，t0为闭合开关前烧瓶内的温度计的示数，t为通电4min时温度计的示数．根据此表格数据可以得到初步的实验结论是：_____．
在此实验过程中烧瓶甲、乙、丙依次接入电路前须先_____（填“断开”或“闭合”）开关，依次接入电路后，滑动变阻器的滑动触头P需向_____（填“左”或“右”或“不动”）滑动．
19．（4分）某实验小组的同学在进行“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V。
（1）如图甲是小明同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错误的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）
（____________）

（2）小李同学连接好电路，同组的小王检查后，认为连接无误，但闭合开关后小灯泡不亮．他接下来合理的操作是先______，再根据现象，______或检查灯泡和灯座等元件的接触是否良好 。（选填下列步骤前的字母）
A．断开开关S
B．调节滑动变阻器，观察灯泡是否能发光
C．观察电流表的示数是否为零，判断电路是否断路
（3）小明确认电路连接无误后，按正确的操作闭合开关记录了第一组数据，然后通过实验依次填写了其他实验数据如表所示，①小明同学设计的实验记录表格错误的地方是______，②根据表中数据，算出小灯泡的额定功率为______W，③进一步分析实验数据，可判断小灯泡接入电路前，灯丝阻值的可能范围是______，滑动变阻器的最大阻值为______.
（4）小王实验时发现电压表损坏了，老师告诉他已经没有电压表可换，而给了他一个已知阻值为R0的定值电阻和若干个开关，小王重新设计了如图乙所示的电路，测量小灯泡的额定功率，请你帮他在图中AB和CD间选择填上电流表和开关S2的元件符号，AB间填_____CD间填_______
并补全实验步骤。
①按照电路图正确连接电路。
②断开开关S3，闭合开关S1、S2，调节滑动变阻器，使得电流表读数为______，即灯泡正常发光。
③保持滑片位置不动，断开开关S2，闭合开关S1、S3，记下电流表的读数为I，则测得小灯泡额定功率的表达式为P=______ （用U额、R0和I表达）。
四、作图题（共16分）
20．（8分）为了研究并联电池组的电压规律，需要测量三个电池并联之后的电压．请按照要求在如图中用笔画线代替导线连接实物电路，并在方框内画出对应的电路图．
（_______）
21．（8分）用滑轮组提升重1000N的物体A．如果每个滑轮重50N，绳子能承受的最大拉力为500N.请在图中画出绕绳方法.
五、计算题（共22分）
22．（10分）如图甲是一电热饮水机，通过机内温控开关S进行自动控制，实现加热和保温两种功能，电路原理图如图乙所示。电源电压恒为额定电压220V，当开关S接a时电路中的电流为5A；当开关S接b时，电路消耗的电功率为66W。求：
(1)R1的阻值；
(2)开关S接b时，电路中电流；
(3)该饮水机在保温状态工作100s ，R2产生的热量。
23．（12分）在如图所示电路中，小灯泡上仅看见“2.5V”字样，滑动变阻器上标有最大阻值20Ω，当闭合S，且将滑片P移至最左端时，小灯泡正常发光，电流表的示数为0.5A（设灯丝电阻不变），求：
（1）电源电压；
（2）小灯泡的灯丝电阻；
（3）将滑片移至变阻器的最右端时，电路消耗的总功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、D
4、B
5、A
6、C
7、A
8、B
9、D
10、D
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、总开关（开关） 并
14、比热容 4.2×105 慢
15、压缩 80 0.027
16、 灯丝断了 电源失效
三、实验题（共12分）
17、 保护电路 灯丝的电阻受到温度的影响 不发光 4.5 0
18、温度计升高的示数； 电流通过电热丝时产生的热量与电热丝的阻值大小有关吗？ 在通电时间和电热丝阻值一定时，通过电热丝的电流越大，电热丝产生的热量越多． 断开 右
19、 C B 平均功率 0.625 0﹤R﹤5Ω（或小于5Ω） 25Ω 开关S2 电流表 U额（I-）
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)44Ω；(2)0.3A；(3)6204J
23、2.5V； 5Ω 0.25W
实验次数
1
2
3
电压/V
2.0
2.5
3.0
电流/A
0.26
0.30
0.34
I/A
0.10
0.14
0.18
t0/℃
18
18
18
t/℃
19
20
21
△t/℃
1
2
3
序号
1
2
3
4
5
电压表示数/V
1.0
2.0
2.5
3.0
6.0
电流表示数/A
0.2
0.22
0.25
0.26
0
灯泡的亮度
不亮
微亮
亮
很亮
突然熄灭
灯泡功率/W
平均功率/W
