云南省普洱市思茅区第四中学2023-2024学年九上物理期末学业质量监测模拟试题含答案

这是一份云南省普洱市思茅区第四中学2023-2024学年九上物理期末学业质量监测模拟试题含答案，共10页。试卷主要包含了下列说法中正确的是，如图所示为电磁铁的线路图等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图是“探究什么情况下磁可以生电”的装置，导体ab、开关、灵敏电流表用导线连接，组成电路，闭合开关，下列说法不正确的是
A．实验中，通过观察电流表指针的偏转来判断电路中是否有感应电流
B．导体ab在垂直纸面方向前后运动时，电路中会产生感应电流
C．保持其它条件不变，只改变导体ab左右运动的方向，是在研究感应电流方向与导体运动方向的关系
D．若将电流表换成直流电源，则该装置还可以来探究磁场对电流的作用
2．为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是
A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动
B．用电磁铁吸引大头针的数目显示它的磁性强弱
C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系
D．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流

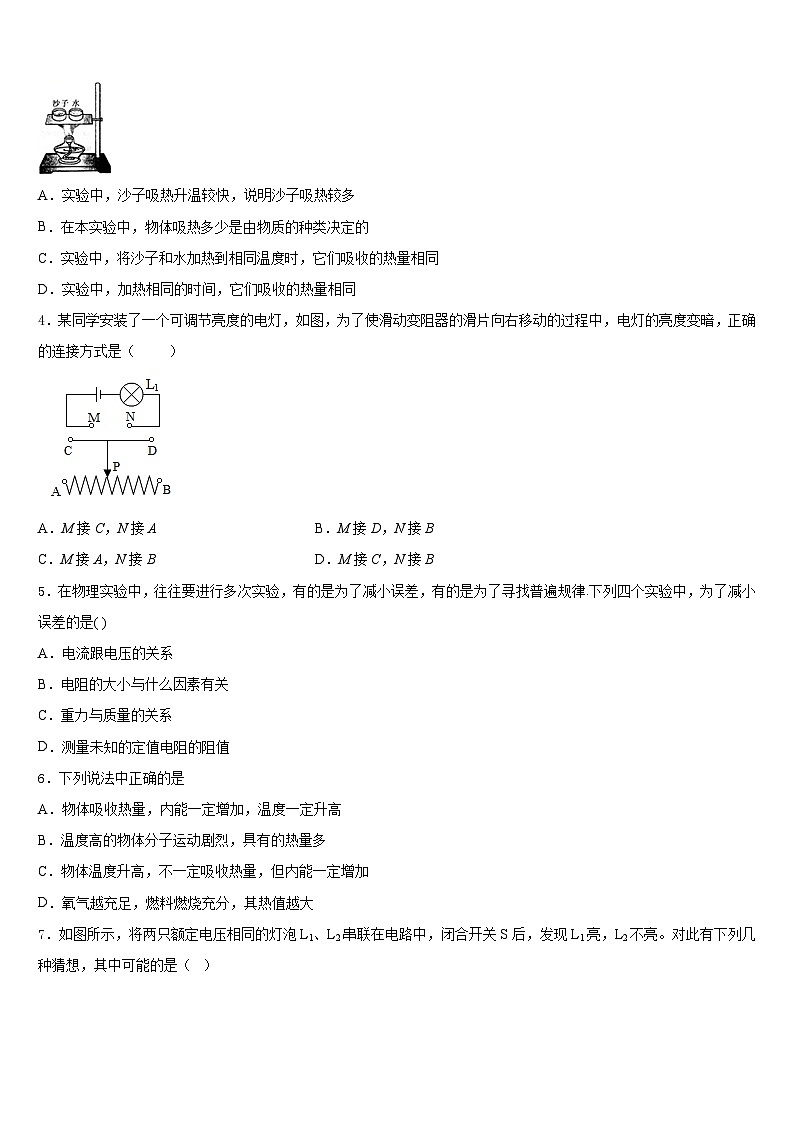

3．在探究“比较不同物质吸热升温的属性”时，用酒精灯同时开始均匀加热质量和初温都相等的沙子和水，装置如图．下列说法正确的是（ ）
A．实验中，沙子吸热升温较快，说明沙子吸热较多
B．在本实验中，物体吸热多少是由物质的种类决定的
C．实验中，将沙子和水加热到相同温度时，它们吸收的热量相同
D．实验中，加热相同的时间，它们吸收的热量相同
4．某同学安装了一个可调节亮度的电灯，如图，为了使滑动变阻器的滑片向右移动的过程中，电灯的亮度变暗，正确的连接方式是（ ）
A．M接C，N接AB．M接D，N接B
C．M接A，N接BD．M接C，N接B
5．在物理实验中，往往要进行多次实验，有的是为了减小误差，有的是为了寻找普遍规律.下列四个实验中，为了减小误差的是( )
A．电流跟电压的关系
B．电阻的大小与什么因素有关
C．重力与质量的关系
D．测量未知的定值电阻的阻值
6．下列说法中正确的是
A．物体吸收热量，内能一定增加，温度一定升高
B．温度高的物体分子运动剧烈，具有的热量多
C．物体温度升高，不一定吸收热量，但内能一定增加
D．氧气越充足，燃料燃烧充分，其热值越大

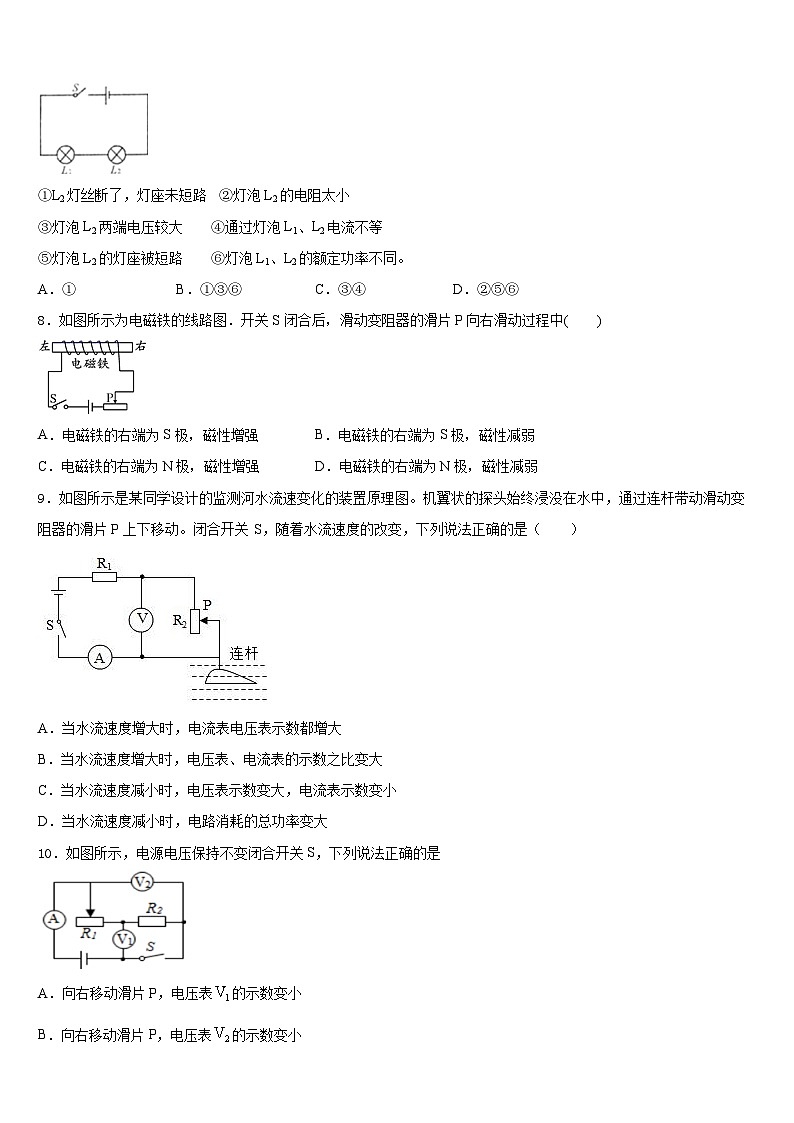

7．如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮。对此有下列几种猜想，其中可能的是（ ）
①L2灯丝断了，灯座未短路 ②灯泡L2的电阻太小
③灯泡L2两端电压较大 ④通过灯泡L1、L2电流不等
⑤灯泡L2的灯座被短路 ⑥灯泡L1、L2的额定功率不同。
A．①B．①③⑥C．③④D．②⑤⑥
8．如图所示为电磁铁的线路图．开关S闭合后，滑动变阻器的滑片P向右滑动过程中( )
A．电磁铁的右端为S极，磁性增强B．电磁铁的右端为S极，磁性减弱
C．电磁铁的右端为N极，磁性增强D．电磁铁的右端为N极，磁性减弱
9．如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。闭合开关 S，随着水流速度的改变，下列说法正确的是（ ）
A．当水流速度增大时，电流表电压表示数都增大
B．当水流速度增大时，电压表、电流表的示数之比变大
C．当水流速度减小时，电压表示数变大，电流表示数变小
D．当水流速度减小时，电路消耗的总功率变大
10．如图所示，电源电压保持不变闭合开关S，下列说法正确的是
A．向右移动滑片P，电压表的示数变小
B．向右移动滑片P，电压表的示数变小
C．向左移动滑片P电流表A的示数变大
D．向左移动滑片P，电压表与电流表A的示数比值不变
11．两盏灯L1、L2的额定电压分别为6V、4V，将两盏灯串联接入6V的电路中，L2能正常发光，则L1、L2两盏灯电阻之比为(假设灯丝的电阻不随温度变化)（ ）
A．1∶2B．9∶2C．9∶4D．3∶2
12．用如图所示电路研究电流跟电压的关系．为了改变定值电阻R两端电压，设计了三种方案．
甲：多节干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；丙：电池先后与不同定值电阻R′串联接入MN．可行的方案是（ ）
A．仅有甲B．仅有乙
C．仅有甲、乙两种D．甲、乙、丙都可行
二、填空题（每题5分，共4题，20分）
13．课外实践活动中，小青仔细观察了家中的电能表，表盘信息如图所示，电能表的示数为_______。若一段时间内指示灯闪烁了320次，则用电器消耗的电能为_______J。
14．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，这两片金属箔带_____（选填“同种”或“异种”）电荷，由于互相_____（选“吸引”或“排斥”）而张开。在金属箔片张开的过程中，金属杆中的电流方向是_____。（选填“金属球指向金属箔片”或“金属箔片指向金属球”）
15．在如图所示的电路中，电源电压为12V。闭合开关后，电流表的示数为0.4A，电压表的示数为8V，R2两端的电压是_______V，则电阻R1的阻值是______，1min内电流通过R1所做电功是_________J。
16．如图为单相电子式电能表，其示数为______kw·h；由参数可得，此电能表允许接入的最大电功率是______W；参数“3000imp/（kW·h）表示接在此电能表上的电器，每消耗lkW·h电能，电能表的指示灯闪烁3000次，若家庭电路只有一个电热水壶工作，指示灯10min内闪烁300次，此过程电热水壶的实际功率是______W，电热水壶工作过程能量转化情况是_________。
三、实验题（共12分）
17．（4分）如图所示，在测量小灯泡的电功率的实验中（小灯泡的额定电压为2.5V）。
(1)图甲是小明连接的实物电路，其中一根导线有连接错误，请你在该导线上打“×”并用笔画线代替导线正确连线。
（______）
(2)故障排除后，闭合开关，发现电压表示数为2V，要测定小灯泡的额定功率，应将滑片_____（填“A”或“B”）端移动，直至电压表的示数为2.5V，此时电流表的示数如图乙所示，则小灯泡的额定功率是_____W。
(3)据测所测数据，画出小灯泡的电流与电压的关系图象（如图丙），发现图线弯曲，主要原因是温度升高，灯丝电阻_____（填“变大”或“变小”）。
(4)若把这样的两只灯泡串联接在4V的电源上，则此时两个小灯泡消耗的实际功率总和是_____W。
(5)小明想知道实验所使用的滑动变阻器的最大阻值，发现此时电流表损坏，于是小明在原有器材基础上增加一个开关，设计如图丁所示电路（电源电压未知），帮他完成测量：
①断开S1、闭合S2，将滑动变阻器滑片移至最_____端，记下此时电压表的示数为6V；
②断开S2、闭合S1，移动滑动变阻器滑片，使电压表示数为_____V，灯正常发光；
③_____（填开关的状态），保持滑动变阻器的滑片位置不动，记下此时电压表的示数为1.5V；
④则滑动变阻器的最大阻值为_____。
18．（4分）在探究 “影响电磁铁磁性强弱的因素”实验中，同学们用相同的铁钉制成了简易电磁铁甲、乙，并设计了如图所示的电路，通电后让电磁铁吸引大头针。
（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙能够吸引大头针的个数将______（选填“增多”或“减少”）。说明电流越_________，电磁铁的磁性越强。
（2）根据图示可知，电磁铁______（选填“甲”或“乙”）的磁性强，说明电流相同时_______________ ， 电磁铁磁性越强。下列用品中没有利用电磁铁的是________ （选填序号）①电磁起重机②电铃③电熨斗④电磁继电器
19．（4分）在“测量小灯泡电功率”的实验中，电源电压为3V，小灯泡额定电压为2.5V。
(1)图甲是小明同学已连接的电路，有一根导线的一个接头接错，请在需要改动的导线上打“×”，并在图上用笔画线改正。
（__________________）
(2)小明连接好电路后，闭合开关，逐渐减小滑动变阻器接入电路的阻值，发现小灯泡始终不亮，电压表有示数，电流表指针几乎不偏转，出现此现象的原因可能是__；
(3)排除故障后，闭合开关进行实验，电压表示数为2V。为测量灯泡的额定功率，应将滑动变阻器的滑片P向____(选填“左”或“右”)端滑动，直到电压表示数为2.5V，并做好数据记录；图乙的U-I图象是小明根据多组实验数据绘制的，根据图象可得小灯泡正常发光时的额定功率是______W。
(4)完成实验后，爱动脑筋的小明又想出一种测量小灯泡额定功率的方法，添加电阻箱R1和单刀双掷开关S2，设计了如图丙所示的电路，请将以下实验步骤补充完整。
①检查电路无误后，闭合开关S1，将开关S2拨至“1”，调节滑动变阻器滑片直至电压表示数为U额；
②再将开关S2拨至“2”，滑动变阻器滑片的位置___(选填“左移”、“右移”或“不动”)，改变电阻箱R1的阻值，使电压表示数仍为U额，读取电阻箱的数值为R0；
③小灯泡的额定功率：P额=______。(用U额、R0表示)
四、作图题（共16分）
20．（8分）如图一位同学设计了一个电路，使电动机在人的操作下即能正转，也能反转．图中“”为电动机符号，S1、S2为单刀双掷开关．请在图中完成电路连接．
21．（8分）请在图中正确连接电路图．
五、计算题（共22分）
22．（10分）如图所示是某品牌电炖锅的内部简化电路图，电炖锅上有1000 W和400 W两挡功率，挡位可自动调节，其工作过程是：按下开关，自动选择1000 W挡将汤煮至100 ℃，然后自动跳至400W挡进行保温慢炖。设汤的初温为20℃，质量为3kg，汤的比热容为4.0×103 J（kg·℃）。
求：（1）若电炖锅将汤从初温加热至100 ℃耗时20 min，在此过程中汤吸收的热量是多少？电炖锅的效率是多少？
（2）R1的阻值是多少？
（3）电炖锅进入保温慢炖时，开关S会自动跳至“a”或“b”哪个位置？试说明理由。
23．（12分）如图甲所示是某家用电饭锅的电路简化示意图，S是电饭锅的自动开关。煮饭时，先将电饭锅的自动开关S按下，电饭锅处于加热状态；当温度达到103℃时，自动开关S改变位置，使电饭锅进入保温状态。某次正常使用电饭锅的过程中，测得通过电饭锅的电流随时间变化的图像如图乙所示。请解答下列问题。
(1)若此次使用过程中，电饭锅在加热状态时消耗的电能全部由天然气提供，天然气完全燃烧放出的热量有50%被饭吸收，则需要完全燃烧多少天然气？（假设消耗的电能全转化为内能，天然气的热值为3.6×107J/m3）
(2)电饭锅在保温状态时，R1消耗的电功率是多少？
(3)若在电路中增加一个电阻R3，使该电饭锅的加热功率提高到1100W，求电阻R3阻值，并在甲图中画出此时R3的连接情况。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、D
4、A
5、D
6、C
7、D
8、D
9、C
10、D
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、3512.0kW·h 3.6×105
14、同种 排斥 金属箔片指向金属球
15、4 20 192
16、8888.8 4400 600 电能转化为内能
三、实验题（共12分）
17、 B 1.4W 变大 2W 最右端 3.5 断开S1、闭合S2 25
18、增多 大 甲 线圈匝数越多 ③
19、 小灯泡断路 右 0.5 不动
四、作图题（共16分）
20、见解析所示
21、
五、计算题（共22分）
22、 (1)9.6×105J；80%；(2)48.4Ω；(3)见解析
23、 (1)0.029；(2)165W；(3)220
