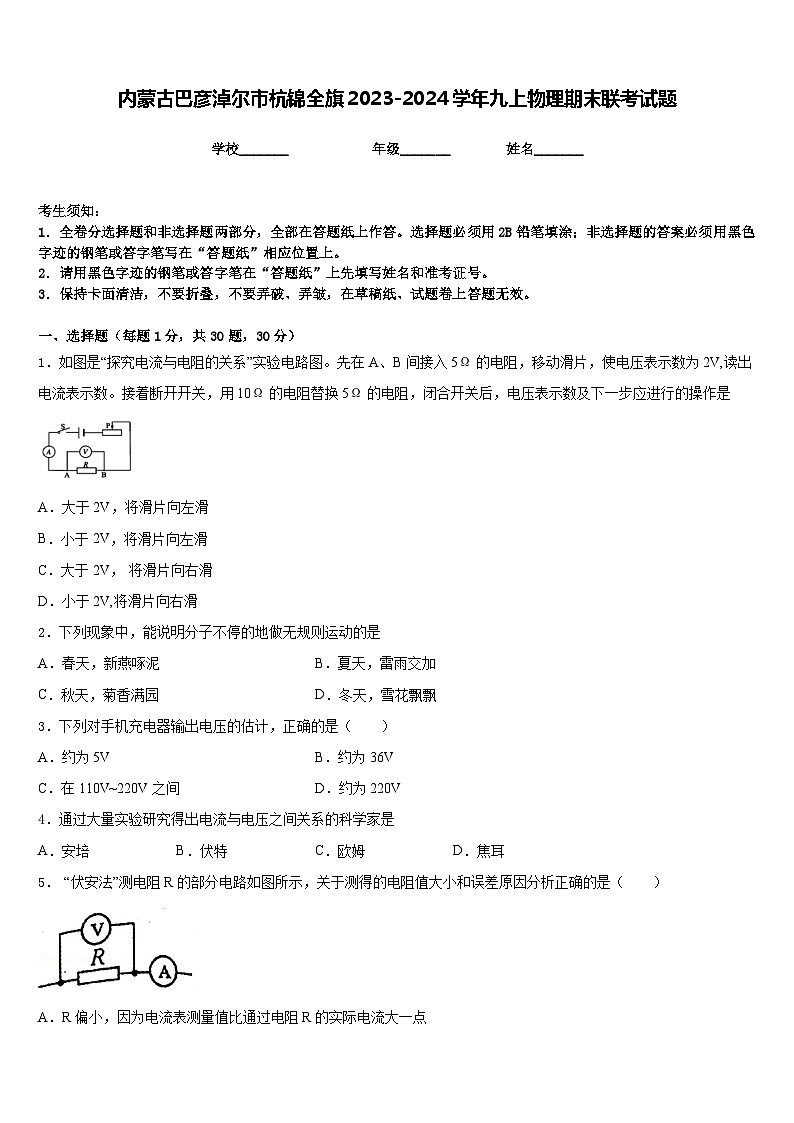

内蒙古巴彦淖尔市杭锦全旗2023-2024学年九上物理期末联考试题含答案

这是一份内蒙古巴彦淖尔市杭锦全旗2023-2024学年九上物理期末联考试题含答案，共9页。试卷主要包含了两根导线的电阻之比是3等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图是“探究电流与电阻的关系”实验电路图。先在A、B间接入5Ω的电阻，移动滑片，使电压表示数为2V,读出电流表示数。接着断开开关，用10Ω的电阻替换5Ω的电阻，闭合开关后，电压表示数及下一步应进行的操作是
A．大于2V，将滑片向左滑
B．小于2V，将滑片向左滑
C．大于2V， 将滑片向右滑
D．小于2V,将滑片向右滑
2．下列现象中，能说明分子不停的地做无规则运动的是
A．春天，新燕啄泥B．夏天，雷雨交加
C．秋天，菊香满园D．冬天，雪花飘飘
3．下列对手机充电器输出电压的估计，正确的是（ ）
A．约为5VB．约为36V
C．在110V~220V之间D．约为220V
4．通过大量实验研究得出电流与电压之间关系的科学家是
A．安培B．伏特C．欧姆D．焦耳
5． “伏安法”测电阻R的部分电路如图所示，关于测得的电阻值大小和误差原因分析正确的是（ ）
A．R偏小，因为电流表测量值比通过电阻R的实际电流大一点
B．R偏大，因为电流表测量值比通过电阻R的实际电流小一点
C．R偏大，因为电压表测量值比电阻两端的实际电压大一点
D．R偏小，因为电压表测量值比电阻两端的实际电压小一点

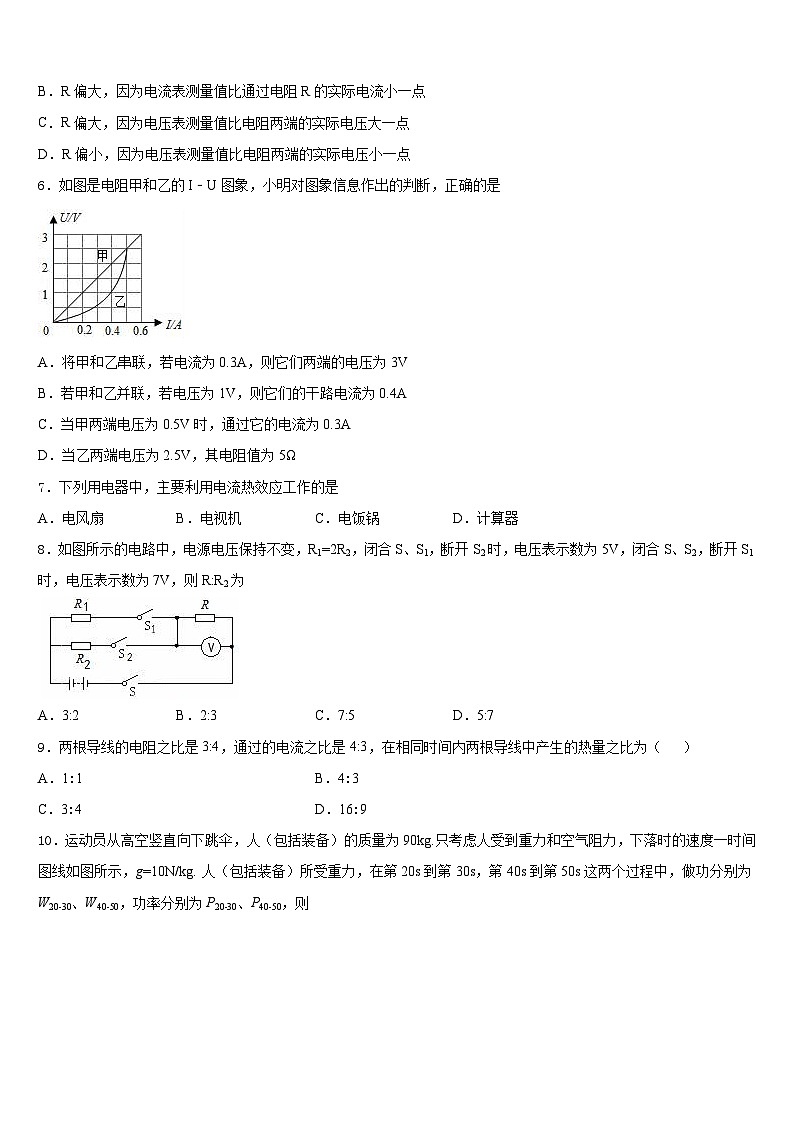

6．如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是
A．将甲和乙串联，若电流为0.3A，则它们两端的电压为3V
B．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
C．当甲两端电压为0.5V时，通过它的电流为0.3A
D．当乙两端电压为2.5V，其电阻值为5Ω
7．下列用电器中，主要利用电流热效应工作的是
A．电风扇B．电视机C．电饭锅D．计算器
8．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为
A．3:2B．2:3C．7:5D．5:7
9．两根导线的电阻之比是3:4，通过的电流之比是4:3，在相同时间内两根导线中产生的热量之比为（ ）
A．1:1B．4:3
C．3:4D．16:9

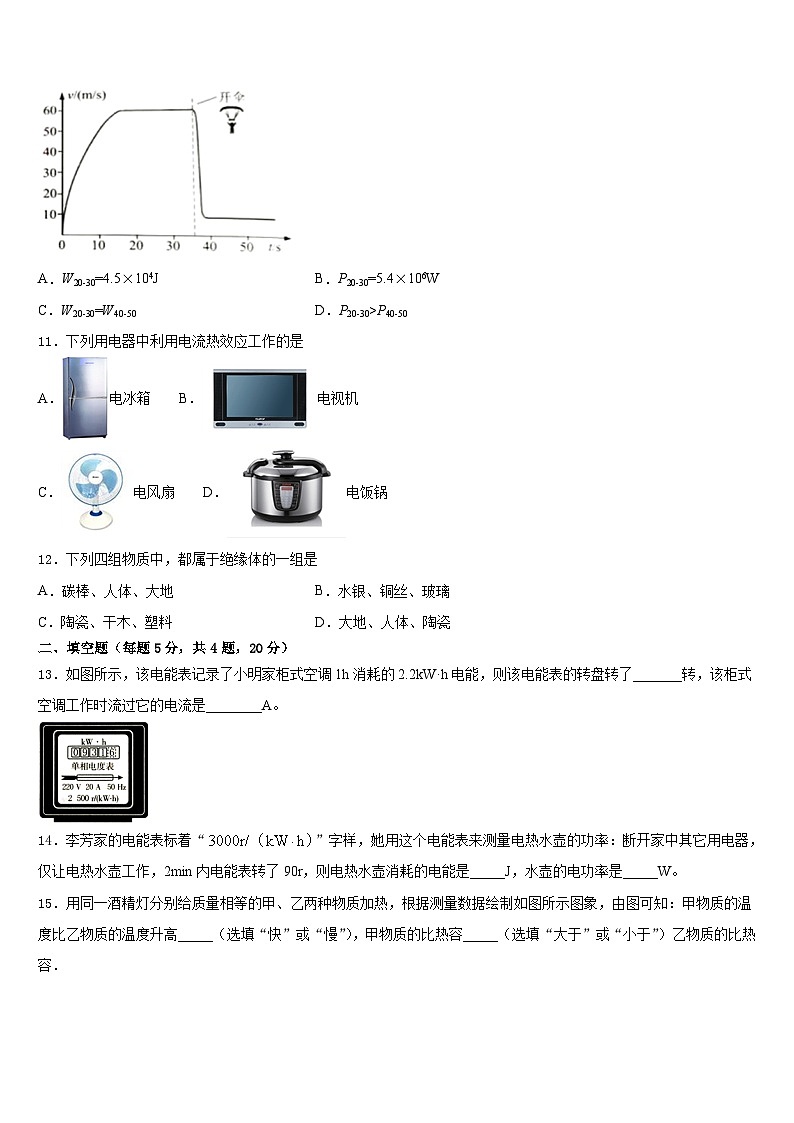

10．运动员从高空竖直向下跳伞，人（包括装备）的质量为90kg.只考虑人受到重力和空气阻力，下落时的速度一时间图线如图所示，g=10N/kg. 人（包括装备）所受重力，在第20s到第30s，第40s到第50s这两个过程中，做功分别为W20-30、W40-50，功率分别为P20-30、P40-50，则
A．W20-30=4.5×104JB．P20-30=5.4×106W
C．W20-30=W40-50D．P20-30>P40-50
11．下列用电器中利用电流热效应工作的是
A．电冰箱 B．电视机
C．电风扇 D．电饭锅
12．下列四组物质中，都属于绝缘体的一组是
A．碳棒、人体、大地B．水银、铜丝、玻璃
C．陶瓷、干木、塑料D．大地、人体、陶瓷
二、填空题（每题5分，共4题，20分）
13．如图所示，该电能表记录了小明家柜式空调1h消耗的2.2kW·h电能，则该电能表的转盘转了_______转，该柜式空调工作时流过它的电流是________A。
14．李芳家的电能表标着“”字样，她用这个电能表来测量电热水壶的功率：断开家中其它用电器，仅让电热水壶工作，2min内电能表转了90r，则电热水壶消耗的电能是_____J，水壶的电功率是_____W。
15．用同一酒精灯分别给质量相等的甲、乙两种物质加热，根据测量数据绘制如图所示图象，由图可知：甲物质的温度比乙物质的温度升高_____（选填“快”或“慢”），甲物质的比热容_____（选填“大于”或“小于”）乙物质的比热容．
16．摩擦起电实际上是电子在物体之间的转移。与A摩擦过的物体B带正电，则在摩擦过程中________得到电子(选填“A”或“B”)。
三、实验题（共12分）
17．（4分）在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
(1)连接电路时开关应_________，电流表的量程应选0~_____A．
(2)请你用笔画线代替导线，将如图中的实物电路连接完整．
（_______）
(3)闭合开关前，如图中滑动变阻器的滑片P应位于______（选填“A”或“B”）端．
(4)小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图所示）为______V，若他想测量小灯泡的额定功率，应将如图中滑片P向_____（选填“A”或“B”）端移动，使电压表的示数为2.5V．
(5)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是________W．
18．（4分）小刚同学在做“用伏安法测量某定值电阻R阻值”的实验中将电路图连接成如图甲所示电路．
（1）连接电路时，开关必须是_____，滑动变阻器滑片置于___端（选填“C”或“D”）．
（2）实验中，移动滑片，电流表无示数，电压表有较大示数且无明显变化，经检查是导线连接问题，请你用笔面线代替导线将图甲电路连接完整_________．
（3）电路连接正确后，当电压表的示数如图乙所示，电流表的示数如图丙所示，则通过定值电阻的电流大小为_____A，它的阻值是_________Ω．通常情况下要进行多次测量，其目的是为了_______．
（4）另一位同学选择了一个标准的电阻箱(元件符号），若干开关、干电池及导线和一个电流表（电流表量程足够大）来测量定值电阻R的阻值，请你帮他在方框内设计完整的电路图______（画出一种即可）．
19．（4分）阅读《安培分子电流假说》并回答题。
安培分子电流假说
磁体和电流都能产生磁场。它们的磁场是否有联系？我们知道，通电螺线管外部的磁场与条形磁体的磁场十分相似。安培由此受到启发，提出了“分子电流”假说。他认为，在物质内部，存在着一种环形电流----分子电流，分子电流使每个物质微粒都成为微小的磁体，它的两侧相当于两个磁极，如图所示。
安培的假说能够解释一些磁现象。一根铁棒未被磁化的时候，内部分子电流的取向是杂乱无章的，它们的磁场互相抵消，对外不显磁性，如图24甲所示。当铁棒受到外界磁场的作用时，各分子电流的取向变得大致相同，铁棒被磁化，两端对外界显示出较强的磁性，形成磁极，如图乙所示。磁体受到高温或猛烈撞击时，会失去磁性，这是因为激烈的热运动或震动使分子电流的取向又变得杂乱无章了。在安培所处的时代，人们不知道物质内部为什么会有分子电流。20世纪后，人们认识到，原子内部带电粒子在不停地运动，这种运动对应于安培所说的分子电流。
（1）下列问题中，属于可探究的科学问题的是（_______）
A．安培为什么提出“分子电流”假说？
B．铁棒被磁化后为什么对外显示出磁性？
C．安培提出的“分子电流”假说的主要内容是什么？
D．电流产生的磁场方向跟电流方向之间有什么关系？
（2）为解释地球的磁性，安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的。如图所示，正确表示安培假设中环形电流方向的是（_______）
A． B．
C． D．
四、作图题（共16分）
20．（8分）（1）在图中用笔连线代替导线，把电路元件连接起来。要求：滑动变阻器滑片向左移动时，灯泡（额定电压为2.5V）变亮，电压表的示数变小（导线不要交叉）。
（____________）
（2）我们教室里通常是一只开关同时控制两盏日光灯，如图所示，把开关S和两盏灯L1、L2正确连入家庭电路中（导线不要交叉）。
（_________）
21．（8分）请根据实物电路，在方框中画出电路图。
五、计算题（共22分）
22．（10分）如图甲所示，电源电压保持不变，小灯泡上标有“8V”字样，电流表的量程为0～1.2A，如图乙是小灯泡的电流随电压变化的图像。滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为9Ω，当闭合S和S2、断开S1、滑动变阻器的滑片移到中点时，小灯泡恰好正常发光。求：
（1）电源电压是多少？
（2）闭合S和S1、断开S2，为保证电流表的安全，滑动变阻器的取值范围为多少?
（3）闭合S和S2、断开S1，当滑动变阻器的阻值调到17.5Ω时，这时小灯泡的功率为3.2W，此时电流表的读数为多少?
23．（12分）新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示．R1和R2均为电热丝，S1是自动控制开关．煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示．求：
（1）S闭合时电饭锅的电功率；
（2）电热丝R2的阻值；
（3）这30min内电饭锅产生的热量．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、A
4、C
5、A
6、D
7、C
8、A
9、B
10、D
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、5500 10
14、1.08×105 900
15、快 小于
16、A
三、实验题（共12分）
17、（1）断开；0.6；（2）实物连接如下图：
（3）A；（4）2.2；B；（1）0.1．
18、断开 C 定值电阻R右端连线到电压表3V接线柱 0.39 9 减小误差 见解析
19、D B
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）18V（2）6~20Ω（3）0.8A
23、（1）440W （2）220Ω（3）1.056×106J
