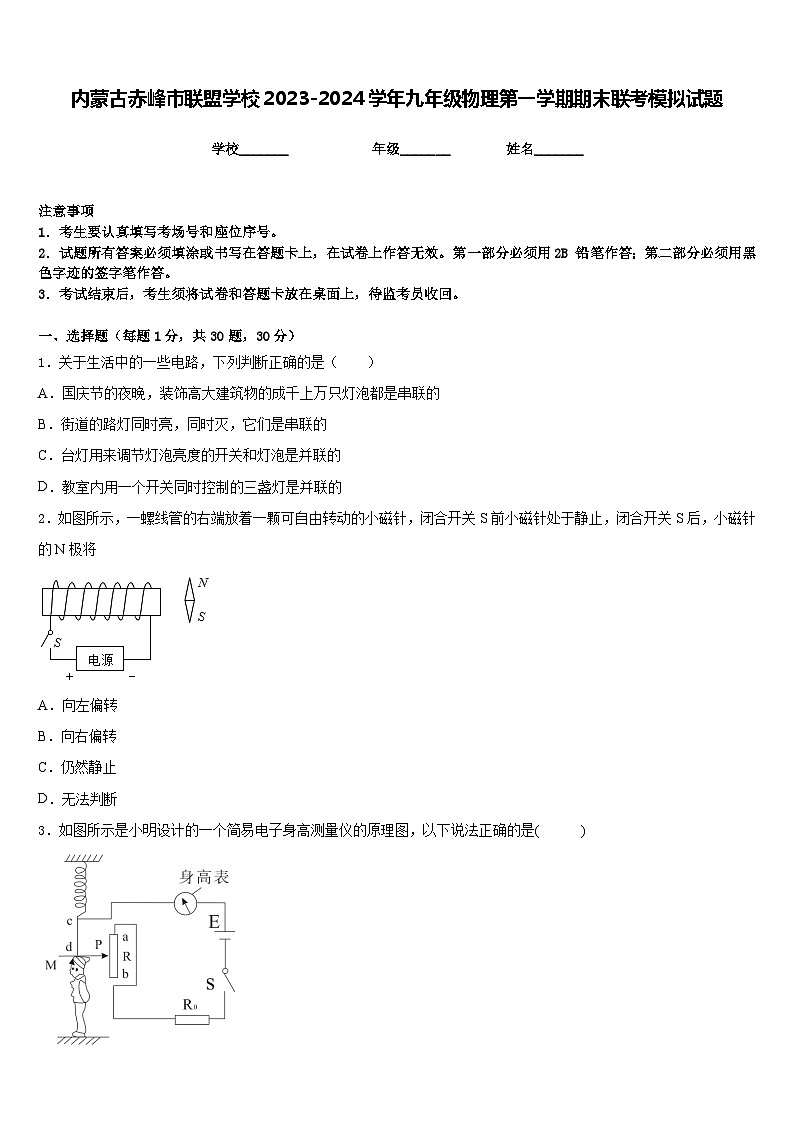

内蒙古赤峰市联盟学校2023-2024学年九年级物理第一学期期末联考模拟试题含答案
展开
这是一份内蒙古赤峰市联盟学校2023-2024学年九年级物理第一学期期末联考模拟试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．关于生活中的一些电路，下列判断正确的是（ ）
A．国庆节的夜晚，装饰高大建筑物的成千上万只灯泡都是串联的
B．街道的路灯同时亮，同时灭，它们是串联的
C．台灯用来调节灯泡亮度的开关和灯泡是并联的
D．教室内用一个开关同时控制的三盏灯是并联的
2．如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S后，小磁针的N极将
A．向左偏转
B．向右偏转
C．仍然静止
D．无法判断

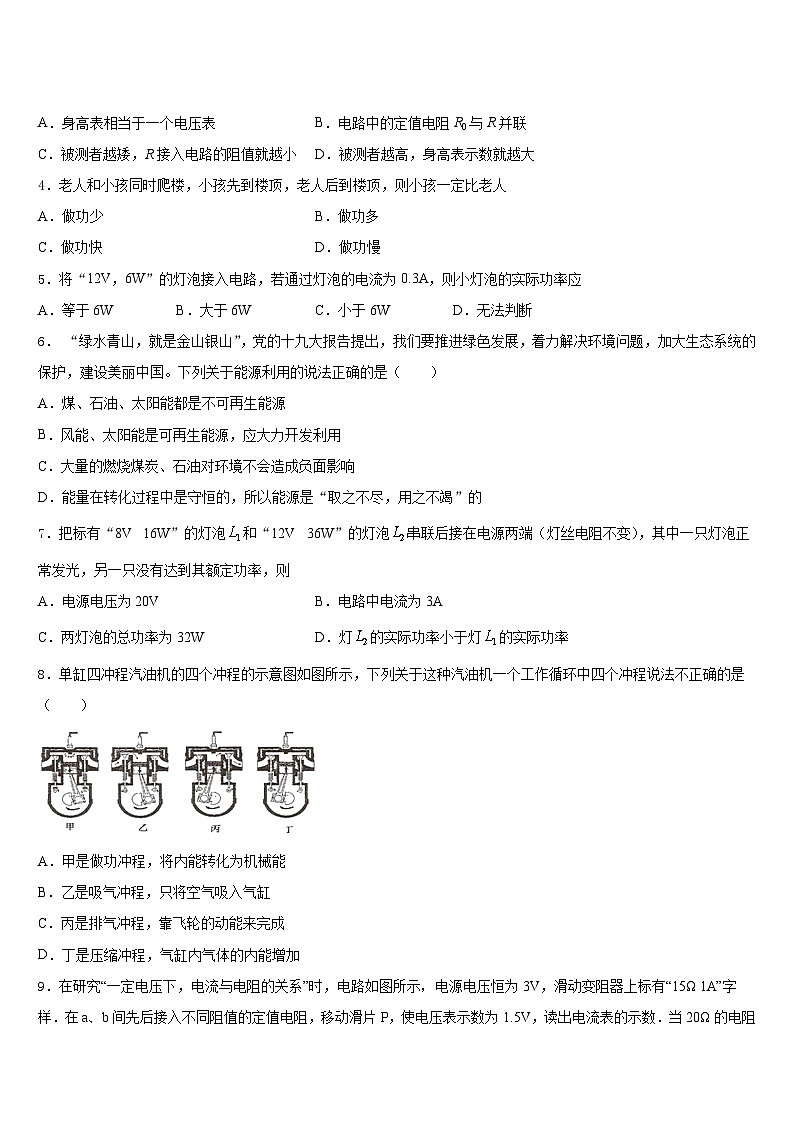

3．如图所示是小明设计的一个简易电子身高测量仪的原理图，以下说法正确的是( )
A．身高表相当于一个电压表B．电路中的定值电阻R0与R并联
C．被测者越矮，R接入电路的阻值就越小D．被测者越高，身高表示数就越大
4．老人和小孩同时爬楼，小孩先到楼顶，老人后到楼顶，则小孩一定比老人
A．做功少B．做功多
C．做功快D．做功慢
5．将“12V，6W”的灯泡接入电路，若通过灯泡的电流为0.3A，则小灯泡的实际功率应
A．等于6WB．大于6WC．小于6WD．无法判断
6． “绿水青山，就是金山银山”，党的十九大报告提出，我们要推进绿色发展，着力解决环境问题，加大生态系统的保护，建设美丽中国。下列关于能源利用的说法正确的是（ ）
A．煤、石油、太阳能都是不可再生能源
B．风能、太阳能是可再生能源，应大力开发利用
C．大量的燃烧煤炭、石油对环境不会造成负面影响
D．能量在转化过程中是守恒的，所以能源是“取之不尽，用之不竭”的
7．把标有“8V 16W”的灯泡和“12V 36W”的灯泡串联后接在电源两端（灯丝电阻不变），其中一只灯泡正常发光，另一只没有达到其额定功率，则
A．电源电压为20VB．电路中电流为3A
C．两灯泡的总功率为32WD．灯的实际功率小于灯的实际功率
8．单缸四冲程汽油机的四个冲程的示意图如图所示，下列关于这种汽油机一个工作循环中四个冲程说法不正确的是（ ）
A．甲是做功冲程，将内能转化为机械能
B．乙是吸气冲程，只将空气吸入气缸
C．丙是排气冲程，靠飞轮的动能来完成
D．丁是压缩冲程，气缸内气体的内能增加

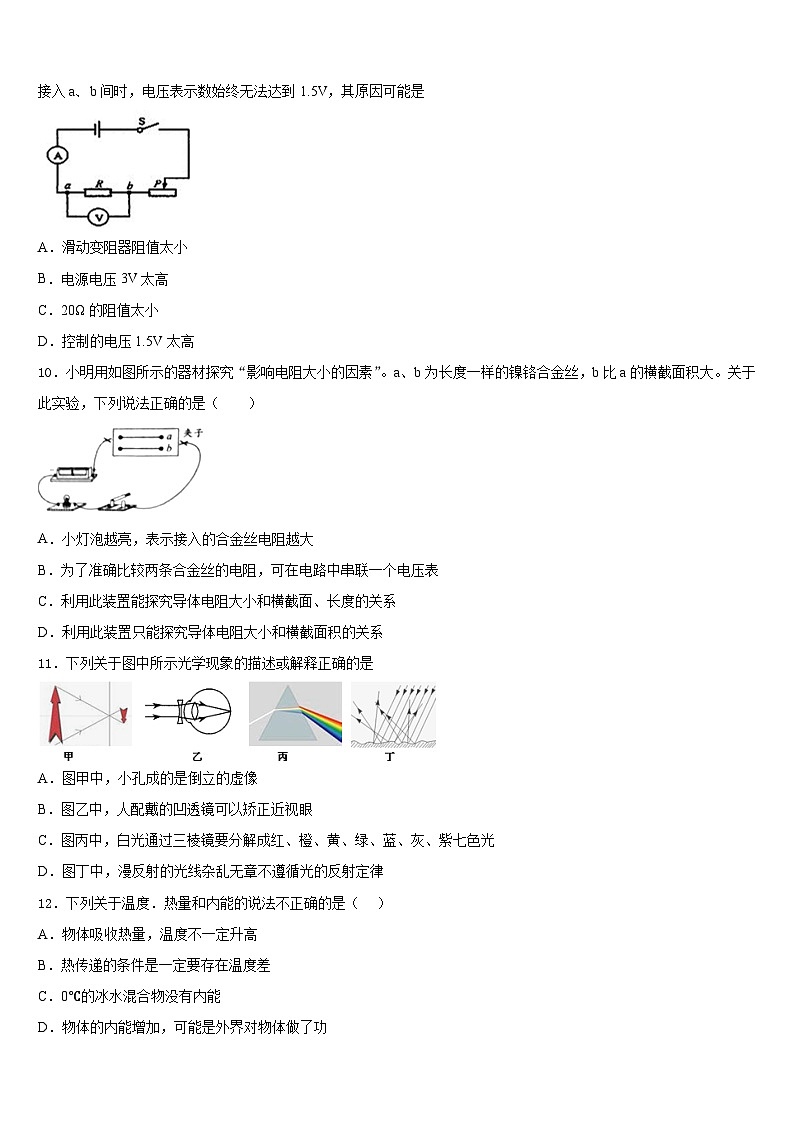

9．在研究“一定电压下，电流与电阻的关系”时，电路如图所示，电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样．在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数．当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是
A．滑动变阻器阻值太小
B．电源电压3V太高
C．20Ω的阻值太小
D．控制的电压1.5V太高
10．小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ）
A．小灯泡越亮，表示接入的合金丝电阻越大
B．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
C．利用此装置能探究导体电阻大小和横截面、长度的关系
D．利用此装置只能探究导体电阻大小和横截面积的关系
11．下列关于图中所示光学现象的描述或解释正确的是
A．图甲中，小孔成的是倒立的虚像
B．图乙中，人配戴的凹透镜可以矫正近视眼
C．图丙中，白光通过三棱镜要分解成红、橙、黄、绿、蓝、灰、紫七色光
D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律
12．下列关于温度．热量和内能的说法不正确的是（ ）
A．物体吸收热量，温度不一定升高
B．热传递的条件是一定要存在温度差
C．0℃的冰水混合物没有内能
D．物体的内能增加，可能是外界对物体做了功
二、填空题（每题5分，共4题，20分）
13．在电流的热效应中发生的能量转化情况是__________．列举一个生活和生产中为防止电流的热效应产生危害而采取的措施：____________________．人员触电事故在全球各地时有发生．在现场发现有人触电时，首先要做的是____________．
14．分别用两个完全相同的“热得快”，同时给质量和温度都相同的A、B两种液体加热，它们的温度随时间变化的图象如图所示．由图象可以看出：________液体的温度升的较慢，________液体的比热容较大．
15．（1）如图甲，电能表的示数为_____kW·h．
（2）如图乙，电阻箱的示数为_____Ω．
16．在城市，修建人工湖可以降低气温，这主要是利用了水的______的特点；发射火箭时，用液氢做燃料，主要是利用了它的________。
三、实验题（共12分）
17．（4分）如图所示，为小华设计的“探究电流与电阻关系”的实物电路图．（器材中有 3 个阻值不同的定值电阻）
（1）连接电路时开关应处于_______状态．
（2）开关闭合前，滑动变阻器的滑片P应移至_______（选填“A”或“B”）端．
（3）移动滑动变阻器滑片P，当电压表示数为 2V 时，记下电流表示数．当更换第 2 个定值电阻后，电压表示数如乙图所示．为完成探究，她将滑动变阻器的滑片P向_______（选填“左”或“右”）移动，直到完成第 2 次实验.
（4）探究完成后，可以得出的结论是_______________________．
18．（4分）某小组同学用图甲的电路图探究欧姆定律，实验中他们所用的定值电阻分别是5Ω、10Ω、15Ω，电源电压为4.5V。
(1)在探究“电阻的电流跟两端电压的关系”时，选用了某一定值电阻，连接电路闭合开关后，移动变阻器的滑片P，当电流表的示数是0.28A时，电压表的示数如图乙所示，这时定值电阻两端的电压是_____请帮助该小组设计一个记录实验数据的表格画在虚线框中_____。
(2)在探究“电阻的电流跟电阻的关系”时，若把定值电阻由10Ω换成5Ω。闭合开关后，下一步的操作及其目的是____；
(3)探究结束后，该组同学又利用图甲所示的电路图测量小灯泡的电功率，他们把定值电阻换成额定电压为3.8V的小灯泡。
①请帮该组同学将图丙的实物电路连接完整____；
②闭合开关，改变变阻器滑片P的位置，当小灯泡正常发光，电流表示数如图所示，则小灯泡的额定功率是____。
19．（4分）小明同学为了探究“通过导体的电流大小与导体两端的电压大小的关系”，他选用了下列符合实验要求的器材：电源、开关、滑动变阻器、电压表、电流表、定值电阻各一个，导线若干，并按照要求 设计了如图所示的实验电路图。
（1）以下是他的部分实验步骤，请你帮他补充完整：
① 将电压表、电流表调零，断开开关 S，按电路图连接电路，调节滑动变阻器的滑片 P 使其接入电路的阻值最大；
② 闭合开关 S，调节滑动变阻器的滑片 P 到适当位置，读出此时定值电阻 R 两端的电压U及通过它的电流I，并将数据记录在表格中；
③ _____，读出此时定值电阻R两端电压U及通过它的电流I，并将数据记录在表格中；
④ 仿照步骤③，再做四次实验，并把实验数据记录在表格中。
（2）小明通过实验记录的数据如表所示，为了进一步分析通过定值电阻的电流与电压的关系，他根据实验数据绘制出 I－U 图像，如下图所示，请你选出能正确反映通过定值电阻的电流与电压关系的图像是_____。（单选，填写图像下的字母）
（3）小明在完成上述实验之后，想继续探究“通过导体的电流与电阻大小的关系”，他需要添加的器材是_____。
（4）请你帮助小明设计出探究“通过导体的电流与电阻大小的关系”的实验表格_____。
四、作图题（共16分）
20．（8分）如图所示的是通电螺线管，请在图中标出：
（______）
（1）磁感线的方向.
（2）电源的“”“”极.
21．（8分）请你根据图甲电路图，在图乙中连接好实物电路
（____）
五、计算题（共22分）
22．（10分）在烧杯中装入0.5kg水，水温为20℃.用酒精灯加热，使水温升高到70℃.求：
（1）水吸收的热量；
（2）最少消耗多少酒精。（c水=4.2×103J/（kg.℃），q酒精=3×107J/kg）
23．（12分）如图是小明制作的一只模拟调光灯。电源电压为，小灯泡额定电压为。闭合开关，回形针在铅笔芯最右端时，灯泡两端的电压为，通过灯泡的电流为；向左慢慢移动回形针使小灯泡正常发光，此时铅笔芯的功率是，求：
（1）回形针在最右端时小灯泡的功率；
（2）小灯泡正常发光时，铅笔芯内消耗的电能；
（3）小灯泡正常发光时的电功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、D
4、A
5、C
6、B
7、C
8、B
9、A
10、C
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、电能转化为内能 电视机外壳的散热窗、计算机内部的散热风扇 切断电源
14、B B
15、760.2 1
16、比热容大 热值大
三、实验题（共12分）
17、断开 A 左 导体两端电压一定时，通过导体的电流与导体的电阻成反比
18、2.8V
向左移动滑动变阻器滑片，减小滑动变阻器接入电路的阻值，减小滑动变阻器的分压，使定值电阻两端电压增大，保持定值电阻两端电压不变
19、调节滑动变阻器的滑片P到另一位置 A 电阻箱或阻值不同的定值电阻
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）1.05×105J；（2）0.0035kg
23、 (1)0.06W；(2)45J；(3)0.75W。
U/V
0.6
1.0
1.6
1.8
2.4
2.8
I/A
0.06
0.1
0.16
0.18
0.24
0.28
次数
1
2
3
4
5
6
电压U/V
电流I/A
R/Ω
I/A
