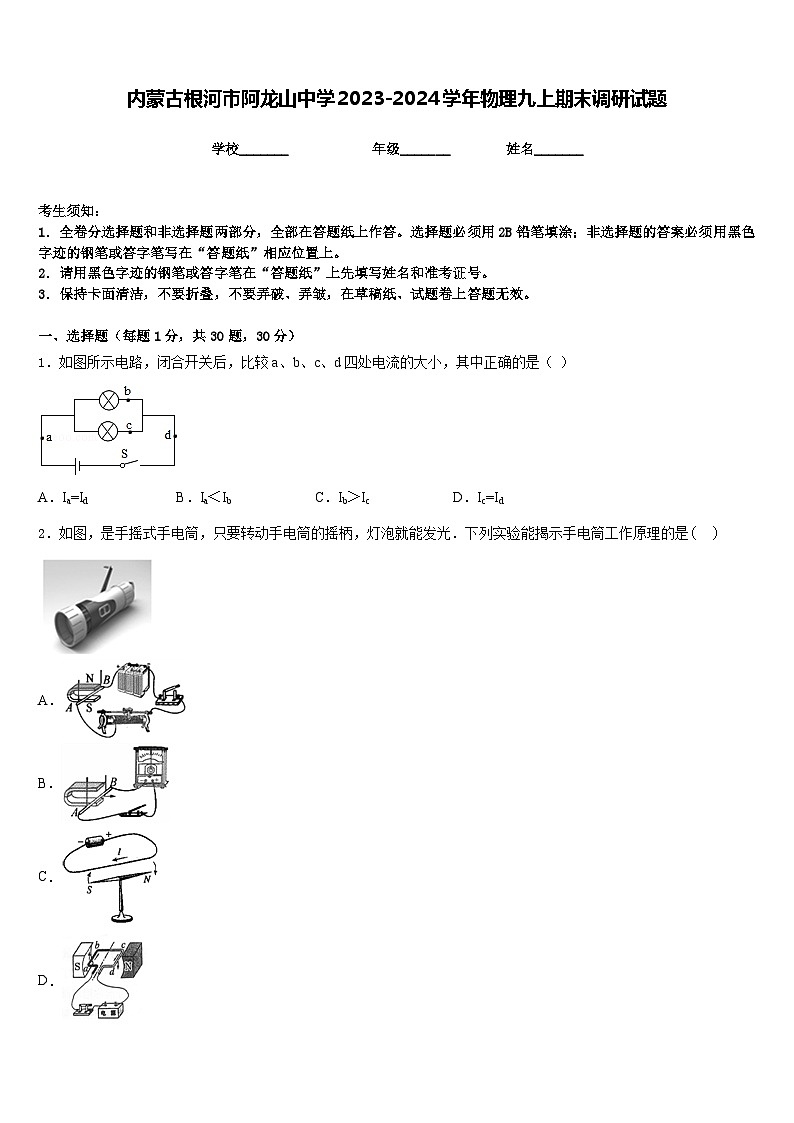

内蒙古根河市阿龙山中学2023-2024学年物理九上期末调研试题含答案

这是一份内蒙古根河市阿龙山中学2023-2024学年物理九上期末调研试题含答案，共9页。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（ ）
A．Ia=IdB．Ia＜IbC．Ib＞IcD．Ic=Id
2．如图，是手摇式手电筒，只要转动手电筒的摇柄，灯泡就能发光．下列实验能揭示手电筒工作原理的是
A．
B．
C．
D．

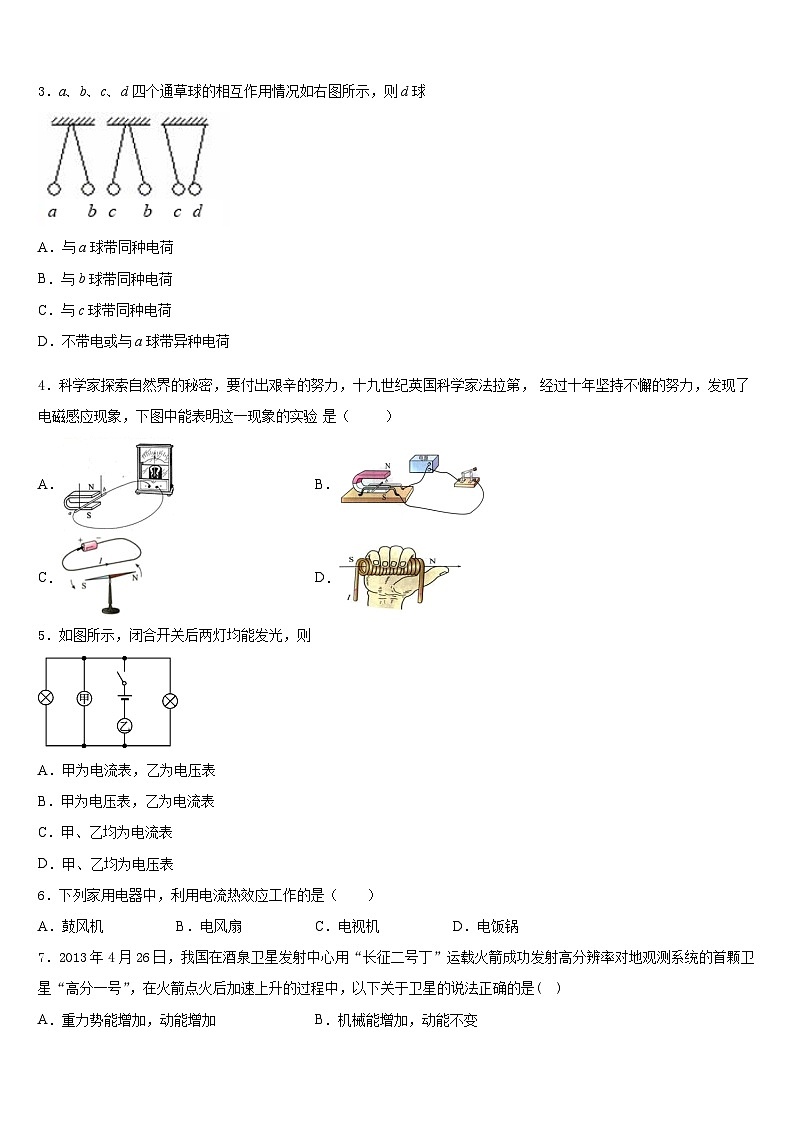

3．a、b、c、d四个通草球的相互作用情况如右图所示，则d球
A．与a球带同种电荷
B．与b球带同种电荷
C．与c球带同种电荷
D．不带电或与a球带异种电荷
4．科学家探索自然界的秘密，要付出艰辛的努力，十九世纪英国科学家法拉第， 经过十年坚持不懈的努力，发现了电磁感应现象，下图中能表明这一现象的实验 是（ ）
A．B．
C．D．
5．如图所示，闭合开关后两灯均能发光，则
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙均为电流表
D．甲、乙均为电压表
6．下列家用电器中，利用电流热效应工作的是（ ）
A．鼓风机B．电风扇C．电视机D．电饭锅

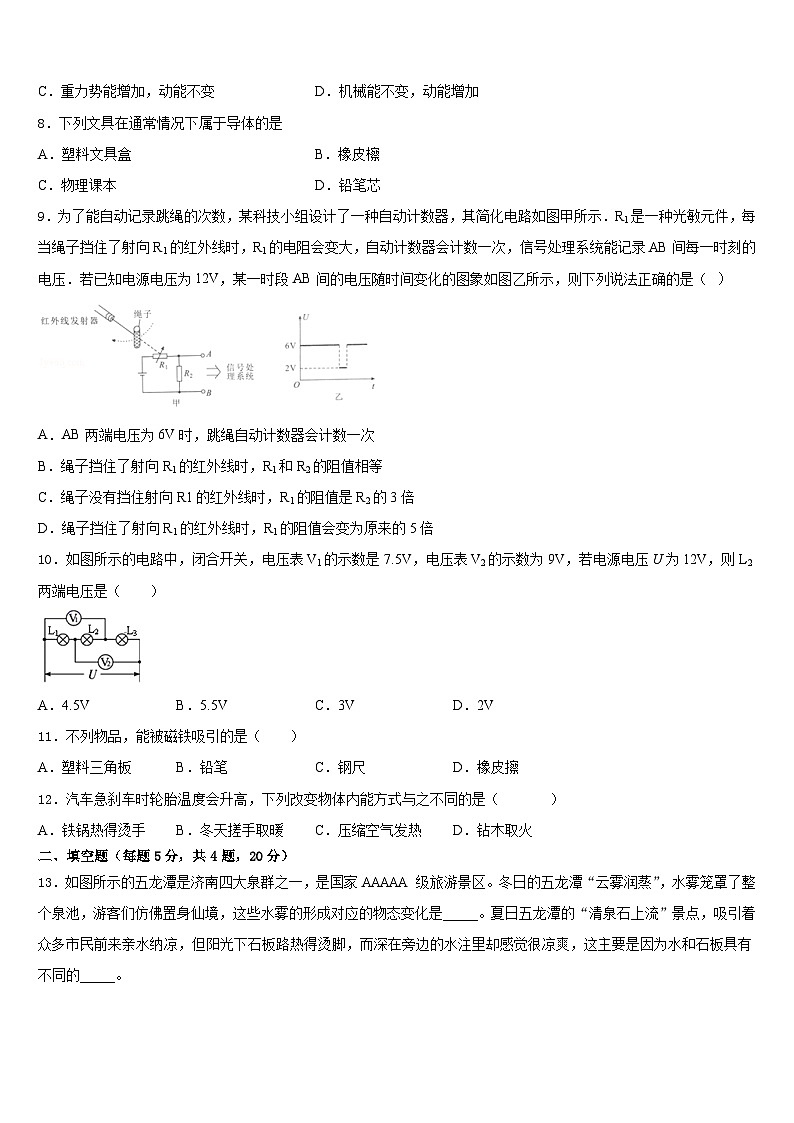

7．2013年4月26日，我国在酒泉卫星发射中心用“长征二号丁”运载火箭成功发射高分辨率对地观测系统的首颗卫星“高分一号”，在火箭点火后加速上升的过程中，以下关于卫星的说法正确的是( )
A．重力势能增加，动能增加B．机械能增加，动能不变
C．重力势能增加，动能不变D．机械能不变，动能增加
8．下列文具在通常情况下属于导体的是
A．塑料文具盒B．橡皮檫
C．物理课本D．铅笔芯
9．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示．R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压．若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（ ）
A．AB两端电压为6V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等
C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍
D．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍
10．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压U为12V，则L2两端电压是（ ）
A．4.5VB．5.5VC．3VD．2V
11．不列物品，能被磁铁吸引的是（ ）
A．塑料三角板B．铅笔C．钢尺D．橡皮擦
12．汽车急刹车时轮胎温度会升高，下列改变物体内能方式与之不同的是（ ）
A．铁锅热得烫手B．冬天搓手取暖C．压缩空气发热D．钻木取火
二、填空题（每题5分，共4题，20分）
13．如图所示的五龙潭是济南四大泉群之一，是国家AAAAA级旅游景区。冬日的五龙潭“云雾润蒸”，水雾笼罩了整个泉池，游客们仿佛置身仙境，这些水雾的形成对应的物态变化是_____。夏日五龙潭的“清泉石上流”景点，吸引着众多市民前来亲水纳凉，但阳光下石板路热得烫脚，而深在旁边的水注里却感觉很凉爽，这主要是因为水和石板具有不同的_____。
14．教室中的日光灯全亮时与只亮一两只时相比，电阻要_____（大/小），这是因为教室中的灯是_____（串联/并联）的连接方式，这种连接方式相当于增加了导体的_____。
15．航母舰载机即将起飞前，燃料燃烧会获得大量的_____能，向后喷射出高温高速燃气流．为了避免对舰上人员及其它器材造成危害，甲板上安装可偏流板（如图），偏流板后面装有供冷却水循环流动的格状水管，这是利用水的_____的特性来降低偏流板的温度．制作偏流板材料的熔点应较_____（填“高”或“低”）
16．在汽油机的四个冲程中，如图所示的是_____冲程．已知汽油的热值为4.6×107J/kg，则完全燃烧100g汽油放出的热量为_____J．
三、实验题（共12分）
17．（4分）小舟和他的同学在探究电流与电阻的关系时，用到如下器材：电源1个，电流表，电压表各1只，不同阻值的定值电阻5Ω、10Ω、15Ω和20Ω各一个，滑动变阻器1只，开关1个，导线若干。
(1)在拆接电路时，开关应______；若实验中出现电流表指针如图丙所示，原因是______；
(2)图乙是小舟接的实物电路，其中存在连线错误，而且只要改接一根导线就可以了，请你把接错的那根导线打上“×”，再画线把它改到正确位置上______（导线不允许交叉）。
(3)电路改正后，闭合开关前应将滑动变阻器滑片调至最______端（选填“左”或“右”）；
(4)连接好电路后，如果将电流表和电压表在电路中位置交换，则闭合开关后，会发现两表中只有______（填“电流”或“电压”）表有示数；
(5)当接5Ω电阻时，电压表的示数是3V，保持滑动变阻器的滑片不动，将阻值为5Ω的电阻换成10Ω的电阻接入电路，则电压表的示数将______（填“大于”、“小于”或“等于” ）3V。
(6)如表是他们获取的部分实验数据，则空格中的数据应为______A；由数据可以得出结论：当电阻两端电压相等时，电阻越大，通过它的电流越______（填“大”或“小”）。
18．（4分）在“探究导体中电流跟电阻的关系”的实验中，实验器材有学生电源（4 V不变），电流表（0~0.6 A）、电压表、定值电阻三只（5 Ω、10 Ω、20 Ω各一只），滑动变阻器M、N的规格分别为：“10 Ω 2 A”、“20 Ω 1 A”，开关、导线若干。
(1)请你用笔画线代替导线，将图中的实物电路连接完整，要求滑片P向B端移动时电路中电流变大。
（__________）
注意：连接电路的过程中开关应始终________；
(2)实验过程中，使用不同定值电阻进行探究时，调节滑动变阻器的阻值，要控制________保持不变；
(3)某次实验中，闭合开关时，电流表示数几乎为零，电压表示数为4 V，调节滑动变阻器的阻值，两电表示数均无明显变化，电路故障原因可能是________；
(4)排除故障后，更换不同定值电阻进行实验，记录实验数据如表：
分析表中数据可得到的结论是：____；由数据可知应选择滑动变阻器_____；（填“M”或者“N”）
(5)为使三个电阻都进行实验，则电阻R的控制电压的范围是________V。
19．（4分）实验桌上有如下实验器材：满足实验要求的电源一个，电阻箱一个，滑动变阻器一个，已调零的电流表、电压表各一块，一个开关，导线若干。请用上述实验器材，设计一个实验证明：“当通过电阻的电流保持不变时，电阻消耗的电功率与电阻的关系为 P=kR（k 为常量）”。
（1）本实验中，控制变量是_______。
（2）画出实验电路图。（要求：在实验过程中不能拆卸电路）
（______）
（3）实验步骤：
①断开开关 S，按照电路图连接实验电路；把滑动变阻器滑片移到阻值_______，闭合开关 S，调节电阻箱阻值为 R1，移动滑动变阻器滑片至某位置，读出并记录电流表 I 和电压表的示数 U1，把数据记录在表格中；
②断开开关，调节电阻箱阻值为 R2，闭合开关，移动滑动变阻器滑片使_______，读出电压表的示数 U2，并把数据 R2 和 U2 记录在表格中；
③仿照步骤②，再做 4 次实验，把电阻箱阻值 R 和电压表示数 U 的每次数据记录在表格中；
④根据公式 P=UI 和数据，计算出 6 次电阻箱电功率 P，并把数据记录在表格中。
四、作图题（共16分）
20．（8分）按要求作图：
（1）在图示电路的空缺处，分别填入一个电流表和一个电压表的元件符号，使得开关闭合时，两灯都发光．
（____）
（2）按照给出的电路图，将实物电路连接完整．
（____）
21．（8分）在图电路中的圆圈内填上适当的电表符号，使R1、R2并联连接。
（______）
五、计算题（共22分）
22．（10分）下图是实验中学物理课外活动小组自制的电热暖手器的电路原理图．电源电压恒为8V,S为单刀三掷开关,发热体的电阻分别是R1=2Ω,R2=1Ω,R3=5Ω,问:
（1）该电热暖手器工作时的最小电流是多少?
（2）该电热暖手器消耗的最大功率是多少?
（3）当开关调至“2”挡位置时在1min时间内最多可产生多少焦耳的热量?
23．（12分）天然气灶使用方便、经济环保。在一个标准大气压下，天然气灶将一壶质量为3 kg、温度为20 ℃的水加热至沸腾，已知水的比热容为4.2×103 J/（kg•℃），天然气的热值为3.5×107 J/m3。求：
（1）水吸收的热量；
（2）若天然气完全燃烧放出的热量60 %被水吸收，烧开这壶水需要多少天然气？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、D
4、A
5、B
6、D
7、A
8、D
9、D
10、A
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、液化 比热容
14、小 并联 横截面积
15、内 比热容大 高
16、做功 4.6×1
三、实验题（共12分）
17、断开 电流表的正负接线柱接反了 右 电压 大于 0.2 小
18、 断开 导体R两端的电压 电阻R断路 当电压一定时，电流和电阻成反比 N 2~3
19、电流 最大处 电流表的示数仍为I
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、1A 32W 426.7J
23、（1）1.008×106 J（2）0.048m3
电阻R/Ω
5
10
15
20
电流I/A
0.6
0.3
0.15
实验次数
1
2
3
电阻/Ω
5
10
20
电流/A
0.40
0.20
0.10
