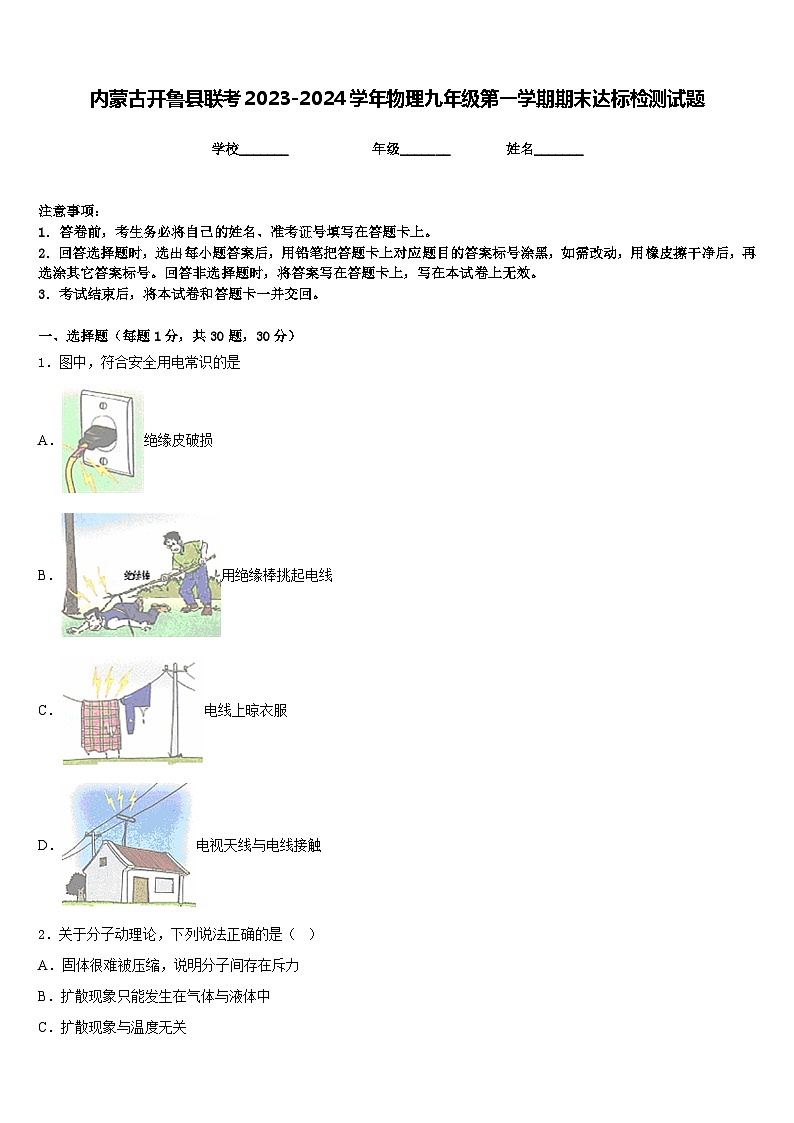

内蒙古开鲁县联考2023-2024学年物理九年级第一学期期末达标检测试题含答案

这是一份内蒙古开鲁县联考2023-2024学年物理九年级第一学期期末达标检测试题含答案，共9页。试卷主要包含了如图，电源电压不变等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．图中，符合安全用电常识的是
A．绝缘皮破损
B．用绝缘棒挑起电线
C．电线上晾衣服
D．电视天线与电线接触
2．关于分子动理论，下列说法正确的是（ ）
A．固体很难被压缩，说明分子间存在斥力
B．扩散现象只能发生在气体与液体中
C．扩散现象与温度无关
D．-20℃的冰块内部的分子停止了热运动
3．下列有关电现象的说法中正确的是
A．验电器的工作原理是同种电荷互相排斥
B．摩擦起电是利用摩擦的方式创造电荷
C．电荷的移动形成电流
D．与丝绸摩擦过的玻璃棒带负电荷
4．如图所示，电源电压为 5V，闭合开关 S，电压表的示数为 1V。则
A．通过灯泡 L1的电流比 L2的电流大
B．灯泡 L2两端的电压是 1V
C．灯泡 L1和 L2的电阻之比是 4：1
D．若灯泡 L2灯丝烧断，电压表示数为零
5．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1200W，乙的额定功率为1800W。两个电热水壶都正常工作时，下列说法中正确的是（ ）
A．甲、乙两电热水壶是串联关系
B．乙电热水壶两端的电压较高
C．乙电热水壶消耗的实际功率一定比甲电水壶的实际功率大
D．乙电热水壶消耗的电能一定比甲电水壶消耗的电能多
6．如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（ ）
A．电流表的示数变大，小灯泡变亮
B．电流表的示数变小，小灯泡变亮
C．电压表的示数变小，小灯泡不亮
D．电压表的示数变大，小灯泡不亮

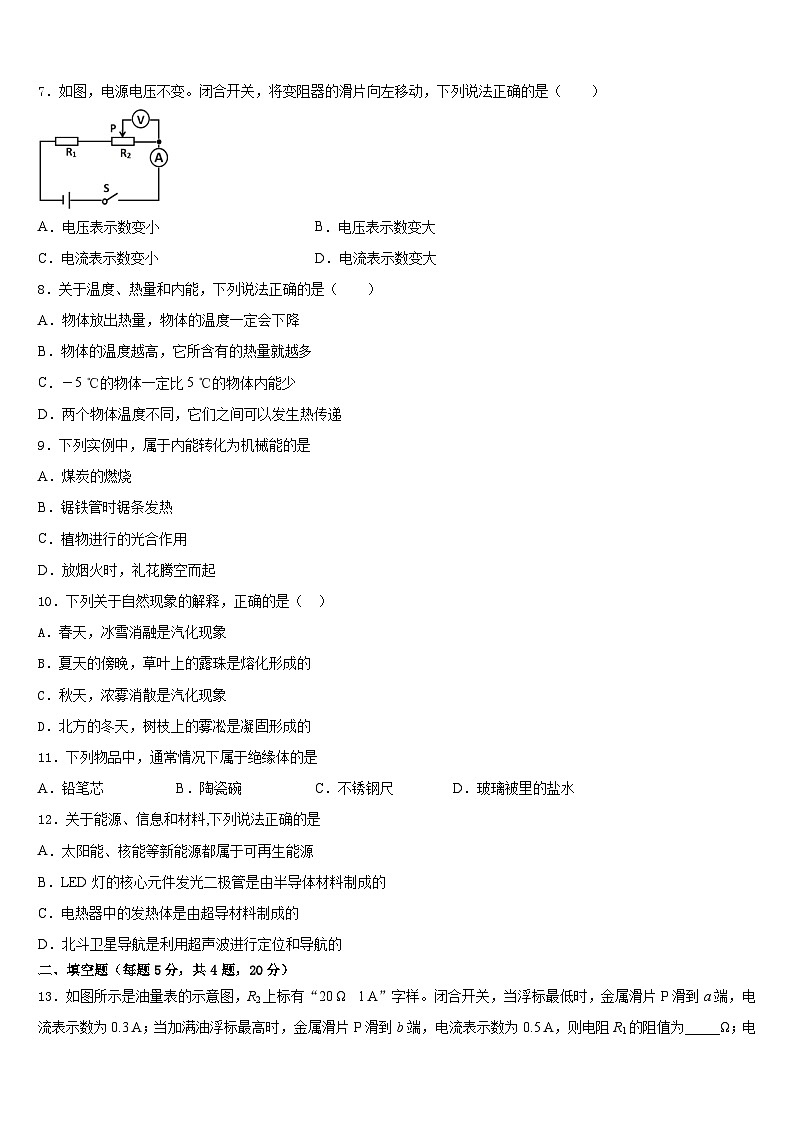

7．如图，电源电压不变。闭合开关，将变阻器的滑片向左移动，下列说法正确的是（ ）
A．电压表示数变小B．电压表示数变大
C．电流表示数变小D．电流表示数变大
8．关于温度、热量和内能，下列说法正确的是（ ）
A．物体放出热量，物体的温度一定会下降
B．物体的温度越高，它所含有的热量就越多
C．－5 ℃的物体一定比5 ℃的物体内能少
D．两个物体温度不同，它们之间可以发生热传递
9．下列实例中，属于内能转化为机械能的是
A．煤炭的燃烧
B．锯铁管时锯条发热
C．植物进行的光合作用
D．放烟火时，礼花腾空而起
10．下列关于自然现象的解释，正确的是（ ）
A．春天，冰雪消融是汽化现象
B．夏天的傍晚，草叶上的露珠是熔化形成的
C．秋天，浓雾消散是汽化现象
D．北方的冬天，树枝上的雾凇是凝固形成的
11．下列物品中，通常情况下属于绝缘体的是
A．铅笔芯B．陶瓷碗C．不锈钢尺D．玻璃被里的盐水
12．关于能源、信息和材料,下列说法正确的是
A．太阳能、核能等新能源都属于可再生能源
B．LED灯的核心元件发光二极管是由半导体材料制成的
C．电热器中的发热体是由超导材料制成的
D．北斗卫星导航是利用超声波进行定位和导航的
二、填空题（每题5分，共4题，20分）
13．如图所示是油量表的示意图，R2上标有“20 Ω 1 A”字样。闭合开关，当浮标最低时，金属滑片P滑到a端，电流表示数为0.3 A；当加满油浮标最高时，金属滑片P滑到b端，电流表示数为0.5 A，则电阻R1的阻值为_____Ω；电阻R1最小电功率为_____W。
14．电磁铁是利用_______制成的，如图所示，在电磁铁的正上方用弹簧挂一条形磁铁．当开关闭合后， 条形磁铁与电磁铁的相互作用为_____(填“吸引”或“排斥”) ．当滑片P 从b端到a端的滑动过程中, 弹簧的长度会变_____ ( 填“长”或“短”)
15．热机（如汽车、拖拉机的发动机等）是将燃料的内能转化为机械能的装置，热机的发展和应用推动了人类社会的进步与发展，但热机在能的转化过程中不可避免地会对环境造成一定程度的污染。请你列举热机对环境造成的污染：①_____污染；②_____污染。
16．汽油机和电动机都为我们提供了动能，汽油机是_______冲程将______能转化为机械能，而电动机是根据 __________制成的。
三、实验题（共12分）
17．（4分）在探究“通电螺线管的外部磁场分布”的实验中，小明在螺线管周围摆放了一些小磁针。
（1）通电后小磁针静止时的分布如图甲所示，此时，小磁针______（填“N”或“S”）极的指向就是该点的磁场方向。还可看到通电螺线管外部的磁场与______的磁场相似；
（2）小明改变通电螺线管中的电流方向，发现小磁针指向转动180°，由此可知：通电螺线管两端的极性与螺线管中_________的方向有关；
（3）小明继续探究，并按图乙连接电路，他先将开关S接a，观察电流表的示数及吸引大头针的数目；再将开关S从a换到b，调节变阻器的滑片P，使电流表的示数不变，并观察吸引大头针的数目。他这样做的目的是为了探究通电螺线管的磁场强弱与___________的关系。
18．（4分）在测量小灯泡额定功率的实验中，所用电源由两节新干电池串联组成，小灯泡上标有“2.5V”字样（小灯泡额定功率约为08W）

（1）小明同学实验时连接的电路如图甲，如果他闭合开关，将会观察到：电压表的示数约为_____V，电流表的示数约为_____A，小灯泡的发光情况为_____（远填“正常发光”、“亮度较暗”或“不发光”）。
（2）小华在小明连接的电路中只改变了某根导线一端的接点位置，电路就能测量小灯泡额定功率。改接好电路后，小明同学移动滑片P，记下多组对应的电压表和电流表的示数并绘制成图乙的I﹣U关系图象根据图象可知：小灯泡的额定功率是_____W，图中阴影部分的面积表示_____；
（3）小华设计了如图丙的电路也完成了该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）
①闭合开关S、S1，断开开关S2，调节R2，使电压表的示数为2.5V。
②闭合开关S、S2断开开关S1，调节_____，使电压表的示数仍为2.5V。
③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2，则小灯泡额定功率的表达式PM＝_____（用U额、R0、U1、U2表示）
19．（4分）小红做“测定小灯泡的额定功率”实验，其设计的实验电路如图甲，其中电源电压恒为6V，所用小灯泡的额定电压为2.5V电阻约为10Ω，所用滑动变阻器的规格为“20Ω 1A”。
（1）请用笔画线代替导线，将图甲中的实物电路补充完整_______；
（2）小红按规范要求连接好电路，闭合开关后发现电流表和电压表的示数很小，灯泡不发光原因是_______；
（3）解决上述问题后小红闭合开关，移动滑动变阻器的滑片到某一位置时，电压表的示数如图乙为_______V；小红想测量小灯泡的额定功率，应将图甲中的滑片向_______（选填“左”或“右”）端移动；
（4）小红移动滑片，记下多组对应的电压表和电流表的读数，绘制成如图丙的I﹣U图象，根据图象信息计算出小灯泡正常发光时的电阻为_______Ω，小灯泡的额定功率为_______W；
（5）在多次测量中小红还发现：当电压表的示数增大时，电压表与电流表的示数之比在增大，造成这一现象的原因是灯泡的电阻随_______的变化而变化。
四、作图题（共16分）
20．（8分）如图甲所示是一种“一开五孔”插座（面板上有开关、两孔插座和三孔插座各一个）的正面图，开关控制这个插座，它的优点是可以消除因插头频繁插拔而产生的安全隐患，如图乙是这种插座的背面示意图。请用笔画线代替导线，完成图中的电路连接（插座已完成部分电路的连接）。要求开关S控制灯泡。
（________）
21．（8分）请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
（______）
五、计算题（共22分）
22．（10分）小华家买了一个家用电吹风，其简化电路如图所示，主要技术参数如下表电吹风在额定电压下工作，问：
（1）电吹风吹冷风时，通过电动机的电流是多大？
（2）电热丝工作时的电阻是多大？
（3）电吹风内电动机的电阻是1Ω，电吹风吹冷风10min产生的热量是多少？
23．（12分）如图是小明设计的调光灯电路图，他将粗细均匀的电阻丝 AB 通过滑片 P 连入电路，小灯泡的额定电压为 10V。闭合开关 S 后，滑片 P 从最左端 A 滑到最右端 B 的过程中，小灯泡的 I-U 关系图像（实线部分）如图所示，电阻丝 AB 的阻值不随温度变 化。求
(1)小灯泡的额定功率；
(2)电阻丝 AB 的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、A
4、D
5、C
6、D
7、B
8、D
9、D
10、C
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、30 2.7
14、电流的磁效应 排斥 长
15、噪声 大气
16、做功 内 通电线圈在磁场中转动
三、实验题（共12分）
17、N 条形磁铁 电流 线圈匝数
18、3 0 不发光 0.75 电功率 R1的滑片
19、 变阻器连入的电阻最大，导致电路的电流很小，灯的实际功率过小 2 右 12.5 0.5 温度
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.5A；（2）44Ω；（3）150J。
23、 (1)4W ；(2)40Ω
热风温度
50﹣75℃
额定功率
热风时：1210W
冷风时：110W
额定电压
220V
质量
0.5kg
