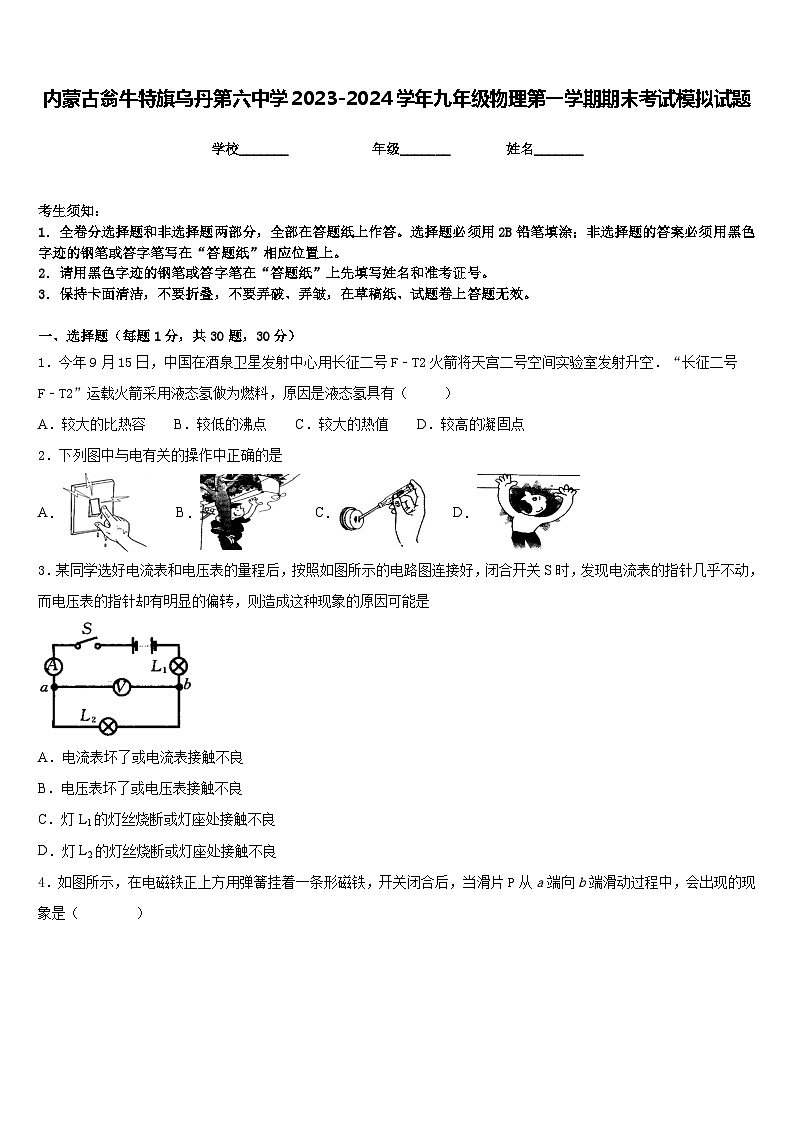

内蒙古翁牛特旗乌丹第六中学2023-2024学年九年级物理第一学期期末考试模拟试题含答案

这是一份内蒙古翁牛特旗乌丹第六中学2023-2024学年九年级物理第一学期期末考试模拟试题含答案，共9页。试卷主要包含了下列做法中符合安全用电要求的是，下列说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．今年9月15日，中国在酒泉卫星发射中心用长征二号F﹣T2火箭将天宫二号空间实验室发射升空．“长征二号F﹣T2”运载火箭采用液态氢做为燃料，原因是液态氢具有（ ）
A．较大的比热容 B．较低的沸点 C．较大的热值 D．较高的凝固点
2．下列图中与电有关的操作中正确的是
A．B．C．D．
3．某同学选好电流表和电压表的量程后，按照如图所示的电路图连接好，闭合开关S时，发现电流表的指针几乎不动，而电压表的指针却有明显的偏转，则造成这种现象的原因可能是
A．电流表坏了或电流表接触不良
B．电压表坏了或电压表接触不良
C．灯L1的灯丝烧断或灯座处接触不良
D．灯L2的灯丝烧断或灯座处接触不良

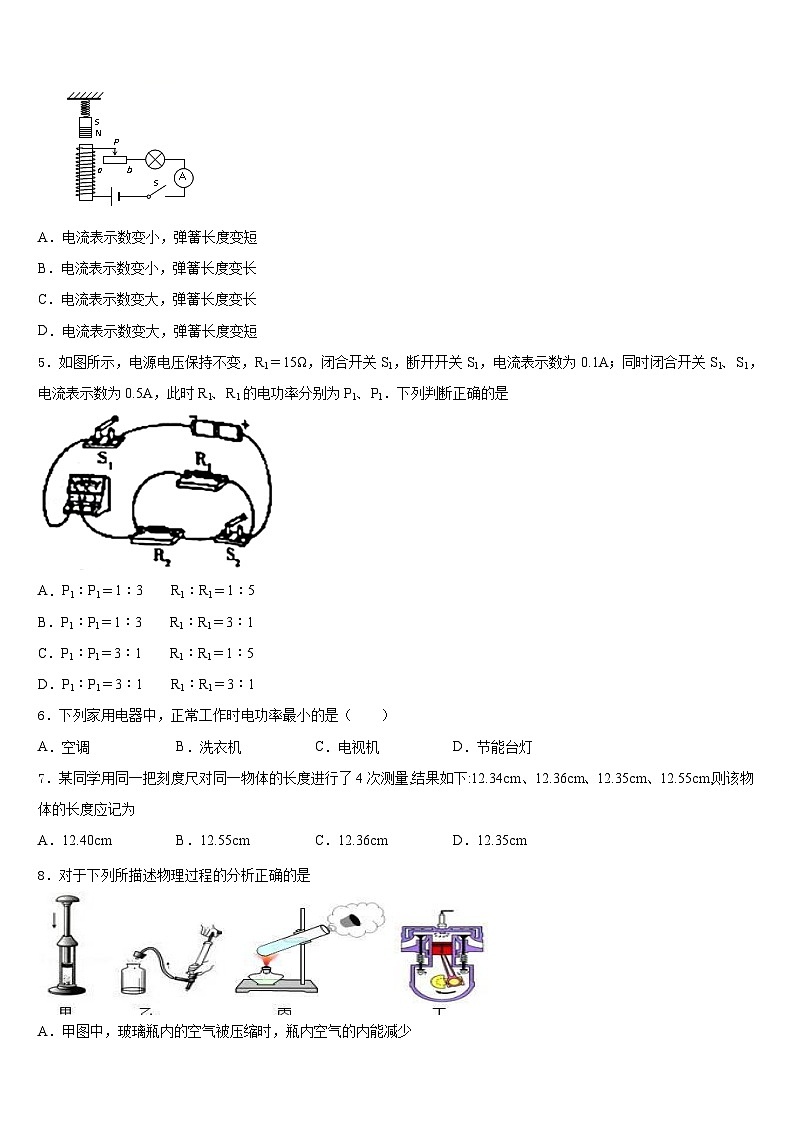

4．如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（ ）
A．电流表示数变小，弹簧长度变短
B．电流表示数变小，弹簧长度变长
C．电流表示数变大，弹簧长度变长
D．电流表示数变大，弹簧长度变短
5．如图所示，电源电压保持不变，R1＝15Ω，闭合开关S1，断开开关S1，电流表示数为0.1A；同时闭合开关S1、S1，电流表示数为0.5A，此时R1、R1的电功率分别为P1、P1．下列判断正确的是
A．P1：P1＝1：3 R1：R1＝1：5
B．P1：P1＝1：3 R1：R1＝3：1
C．P1：P1＝3：1 R1：R1＝1：5
D．P1：P1＝3：1 R1：R1＝3：1
6．下列家用电器中，正常工作时电功率最小的是（ ）
A．空调B．洗衣机C．电视机D．节能台灯
7．某同学用同一把刻度尺对同一物体的长度进行了4次测量,结果如下:12.34cm、12.36cm、12.35cm、12.55cm,则该物体的长度应记为
A．12.40cmB．12.55cm C．12.36cm D．12.35cm

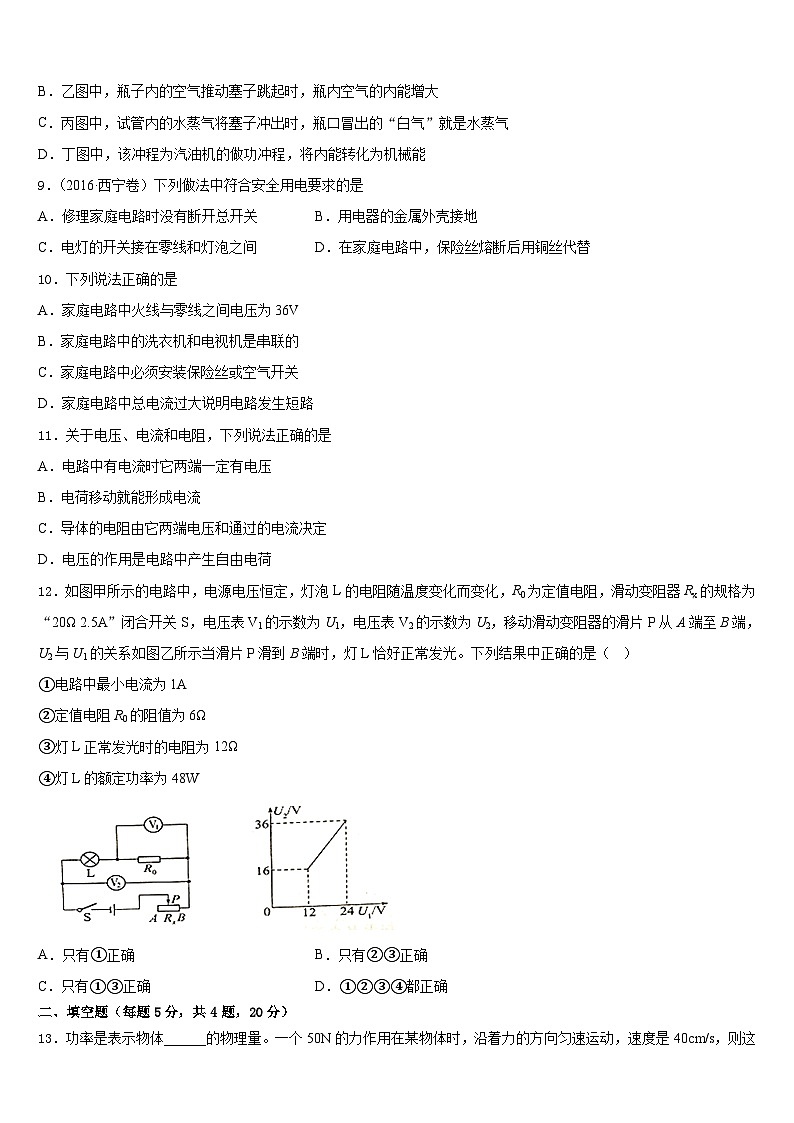

8．对于下列所描述物理过程的分析正确的是
A．甲图中，玻璃瓶内的空气被压缩时，瓶内空气的内能减少
B．乙图中，瓶子内的空气推动塞子跳起时，瓶内空气的内能增大
C．丙图中，试管内的水蒸气将塞子冲出时，瓶口冒出的“白气”就是水蒸气
D．丁图中，该冲程为汽油机的做功冲程，将内能转化为机械能
9．（2016·西宁卷）下列做法中符合安全用电要求的是
A．修理家庭电路时没有断开总开关B．用电器的金属外壳接地
C．电灯的开关接在零线和灯泡之间D．在家庭电路中，保险丝熔断后用铜丝代替
10．下列说法正确的是
A．家庭电路中火线与零线之间电压为36V
B．家庭电路中的洗衣机和电视机是串联的
C．家庭电路中必须安装保险丝或空气开关
D．家庭电路中总电流过大说明电路发生短路
11．关于电压、电流和电阻，下列说法正确的是
A．电路中有电流时它两端一定有电压
B．电荷移动就能形成电流
C．导体的电阻由它两端电压和通过的电流决定
D．电压的作用是电路中产生自由电荷
12．如图甲所示的电路中，电源电压恒定，灯泡L的电阻随温度变化而变化，R0为定值电阻，滑动变阻器Rx的规格为 “20Ω 2.5A”闭合开关S，电压表V1的示数为U1，电压表V2的示数为U2，移动滑动变阻器的滑片P从A端至B端，U2与U1的关系如图乙所示当滑片P滑到B端时，灯L恰好正常发光。下列结果中正确的是（ ）
①电路中最小电流为1A
②定值电阻R0的阻值为6Ω
③灯L正常发光时的电阻为12Ω
④灯L的额定功率为48W

A．只有①正确B．只有②③正确
C．只有①③正确D．①②③④都正确
二、填空题（每题5分，共4题，20分）
13．功率是表示物体______的物理量。一个50N的力作用在某物体时，沿着力的方向匀速运动，速度是40cm/s，则这个力的功率是______W。
14．建筑及装修工程中经常需要用钻孔机（如图），钻孔时钻头与墙壁摩擦后变热，这是通过______的方式使钻头的内能增加了。在钻孔过程中不断地往钻头上注水，这是利用了水的______较大，能吸收更多的热量，来降低钻头的温度，避免钻头烧坏。
15．如图所示，汽车在转向前．司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时.另一个仍能正常工作，这两个转向灯在电路中的连接方式为 ，转向杆相当干电路中的 ．
16．发电机线圈中产生的感应电流的大小和方向都随时间作周期性的变化，这种电流叫做__________，在我国这种电流的频率为__________Hz。
三、实验题（共12分）
17．（4分）小明在做“用伏安法测量某定值电阻R的阻值”的实验中：
（1）请你按照图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路连接完整；________
（2）实验前，为保护电路，滑动变阻器的滑片应置于_____端（填“A”或“B”）；
（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是_____（填符号）；
A．滑动变阻器断路 B．R断路 C．R短路
（4）排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则通过定值电阻的电流大小为_____A，它的阻值是_____Ω；
（5）通常情况下要进行多次测量并取平均值，其目的是为了_____。
18．（4分）在探究“电流与电阻的关系”实验中，同学们利用阻值分别为、、的定值电阻进行探究，电源电压为并保持不变，实验装置如图甲所示。
(1)如图甲所示的电路中缺少两根导线，请用笔画线代替导线，将电路连接完整（要求：当滑片向左移动时，滑动变阻器连入电路的阻值变大）_____；
(2)实验中，先接入的电阻，调节滑片到适当的位置，并记下电流表示数如乙所示为________A，此时电压表的示数为________________V； 保持滑片位置不变，断开开关，用电阻代替电阻接入电路，闭合开关，应将滑片向_______________端移动（选填“左”或“右”），观察电压表的示数，使电压表的示数为_______________V时，记录电流表的示数。再用电阻代替电阻接入电路，重复上面操作，记录数据后分析得出的规律是___________________；
(3)利用上述实验装置还可以探究或完成的实验为______________ （写出一个即可）。
19．（4分）绮妍同学为了探究“电流与电压、电阻的关系”，设计了如图-甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干．
(1)请你用笔画线代替导线，将如图乙中的实物连接完整(要求滑片P向左滑动时电路中的电流变大)。
（__________________）
(2)闭合开关，绮妍无论怎样移动滑动变阻器的滑片，电流表始终无示数，电压表示数却很大，这可能是因为_____；
(3)故障排除后，利用定值电阻R＝5Ω进行电流与电压关系实验
分析上表可以得出的结论是：__________。
(4)绮妍同学接着进行电流与电阻关系实验：
①把10Ω的电阻接入电路，移动滑变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，她拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是____V，要完成这次实验，接下来她应将变阻器滑片向______端(选填“左”或“右”)移动，使电压表的示数为___________ V．
②绮妍接着把50Ω定值电阻接入电路后，无论她怎样调节滑动变阻器，但电压表都达不到2V，为了确保所给的4个定值电阻接入电路后都能正常时行实验，应选取的最大阻值不小于___Ω滑动变阻器。
(5)实验结束后，绮妍同学向老师提出可以用小灯泡来代替定值电阻，进行“电流与电压关系”的实验探究，老师指出这个实验操作是不可行的，原因是_________。
四、作图题（共16分）
20．（8分）小明同学在实验时想设计这样一个电路：一个开关控制两盏灯，且其中一盏灯坏了，另一盏灯不受影响，请你在下面方框中帮小明设计一个符合要求的电路图。
（____）
21．（8分）电冰箱已成为千家万户必备的电器。星期天早晨，小红到冰箱里拿牛奶喝，走近冰箱就隐隐听到压缩机“嗡嗡”工作的声音；打开冰箱门，里面的照明灯就亮了，拿出牛奶后关上门里面的灯就熄灭了，但还可以听到压缩机工作的声音。已知压缩机受一个温控开关控制。请你根据以上描述，在如图所示方框内部画出电冰箱的主要电路元件构成的电路图。
（____）
五、计算题（共22分）
22．（10分）《原来如此》是中央电视台科教频道一档以趣味实验和体验方式解答生活中科学问题的科普栏目。节目曾经播放了在南京航空航天大学开展的“让纸片飞”的活动，要求材质只能用纸，探究怎样让其飞得更远更久，如图所示是他们制作的长4m的纸飞机。以下是节目中提供的一些信息，让我们用所学的物理知识来计算：
(1)为增加飞机的结实程度，他们选择了密度为0.6×103kg/m3的牛皮纸，尺寸规格为长×宽×厚：1m×0.5m×0.2mm，则一张牛皮纸的质量是多少？
(2)为保证纸飞机牢固，他们用了15张牛皮纸卷成纸棍（如图标注）作为支撑飞机的骨架，纸棍卷得非常紧实，相当于实心的纸棒，若这些纸棍换用硬度更好、同样粗细的实心铝棍，会使纸飞机的质量增加多少？（ρ铝=2.7×103kg/m3）
(3)为增加飞机飞行中的稳定性，他们在飞机前端包上一块金属皮。为了解这是什么金属，可用天平、溢水杯来测量金属的密度。先用天平测出金属皮的质量是158g，测得装满水的溢水杯的总质量是450g；然后将金属皮小心的浸没在溢水杯中，当溢水杯停止排水后，测得此时溢水杯的总质量是588g，请你计算金属的密度是多少？
23．（12分）为了减少环境污染，很多农村地区改用液化气烧菜做饭，某钢瓶装有液化气，已知液化气的热值为4.2×107 J/kg，水的比热容为4.2×103 J/(kg·℃)，求：
（1）完全燃烧0.1kg液化气放出的热量是多少？
（2）若这些热量的50%被初温为20℃，质量为10kg的水吸收，则水吸收的热量是多少？
（3）这时水温升高到多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、D
4、D
5、B
6、D
7、D
8、D
9、B
10、C
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、做功快慢 20
14、做功 比热容
15、并联 开关
16、交流电 50
三、实验题（共12分）
17、 B C 0.3 9 减小误差
18、 0.1 1.5 右 1.5 当电压不变时，流过导体的电流与其电阻成反比 电流与电压的关系（或伏安法测电阻或伏安法测电功率，其它答案合理即可给分）
19、 电阻R断路 电阻一定时，通过导体的电流与导体两端的电压成正比 2.4 右 2 25 灯丝电阻受温度影响
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)0.06kg；(2)3.15kg；(3)7.9g/cm3
23、 (1) 4.2×106 J；(2) 2.1×106 J；(3) 70℃。
实验次数
1
2
3
4
5
6
电压U/V
0
0.4
0.8
1.2
1.6
2.0
电流I/A
0
0.08
0.16
0.24
0.32
0.40
