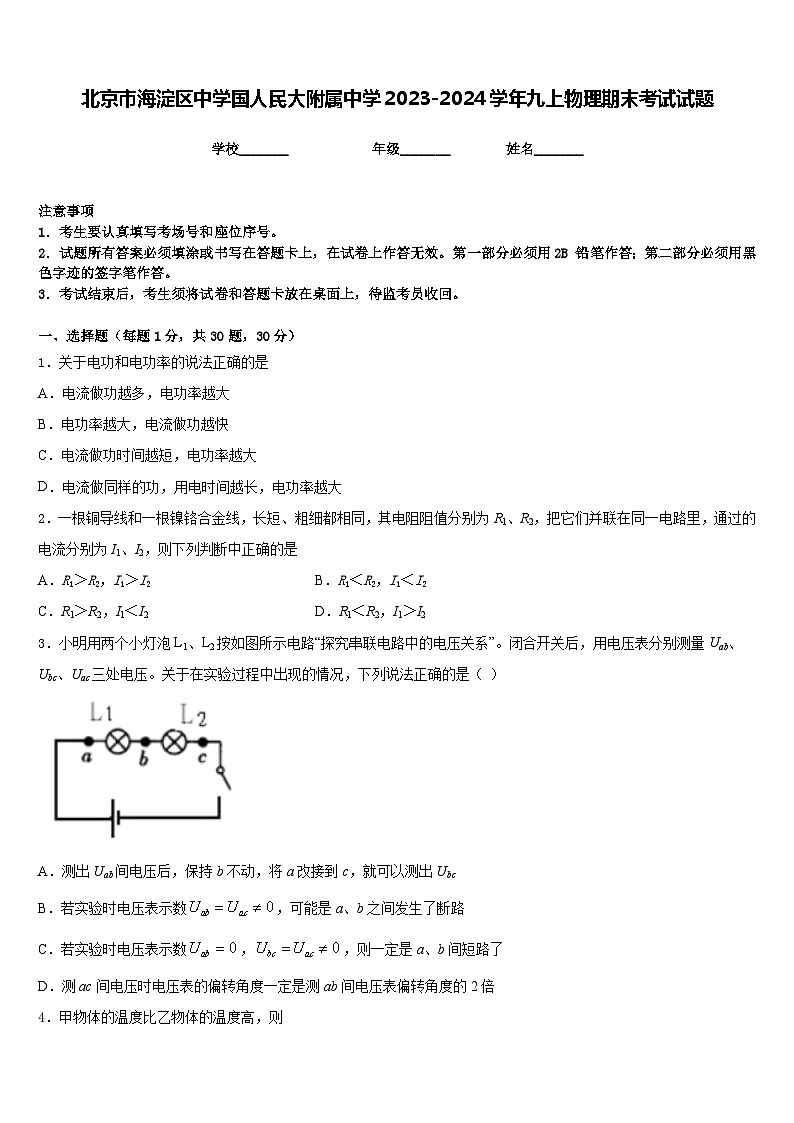

北京市海淀区中学国人民大附属中学2023-2024学年九上物理期末考试试题含答案

这是一份北京市海淀区中学国人民大附属中学2023-2024学年九上物理期末考试试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，如图所示的电路，电源电压不变等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．关于电功和电功率的说法正确的是
A．电流做功越多，电功率越大
B．电功率越大，电流做功越快
C．电流做功时间越短，电功率越大
D．电流做同样的功，用电时间越长，电功率越大
2．一根铜导线和一根镍铬合金线，长短、粗细都相同，其电阻阻值分别为R1、R2，把它们并联在同一电路里，通过的电流分别为I1、I2，则下列判断中正确的是
A．R1＞R2，I1＞I2B．R1＜R2，I1＜I2
C．R1＞R2，I1＜I2D．R1＜R2，I1＞I2
3．小明用两个小灯泡L1、L2按如图所示电路“探究串联电路中的电压关系”。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压。关于在实验过程中出现的情况，下列说法正确的是（ ）
A．测出Uab间电压后，保持b不动，将a改接到c，就可以测出Ubc
B．若实验时电压表示数，可能是a、b之间发生了断路
C．若实验时电压表示数，，则一定是a、b间短路了
D．测ac间电压时电压表的偏转角度一定是测ab间电压表偏转角度的2倍
4．甲物体的温度比乙物体的温度高，则
A．甲的内能比乙大 B．甲物体中分子的无规则运动比乙剧烈
C．甲物体的机械能比乙物体的大 D．甲物体的分子动能的总和比乙大
5．下列用电器主要利用电流热效应工作的是
A．电饭煲
B．电视机
C．洗衣机
D．油烟机
6．关于分子热运动及热现象，下列说法正确的是（ ）
A．-20℃的冰块内没有内能
B．物体吸收热量，温度一定升高
C．扩散现象只能发生在气体与液体中
D．固体很难被压缩，说明分子间存在斥力
7．一次家庭探究活动中，扬扬同学把一个正在发光的灯泡放到U形磁体中间，惊讶的发现了灯丝在晃动．关于这种现象，下列说法正确的是
A．灯丝晃动是一种电磁感应现象
B．灯丝晃动是内能转化成了机械能
C．灯丝晃动是磁场对电流的作用
D．以上说法都不正确
8．如图所示的电路，电源电压不变．当开关S由断开到闭合，电路中（ ）
A．电流表示数不变，电阻R2两端电压减小
B．电流表示数变大，电阻R2的功率变大
C．电流表示数变小，总功率变大
D．电流表示数变大，总电阻变小
9．甲铁块质量是乙铁块的3倍，吸收相同的热量，则甲、乙两铁块的比热容之比和升高的温度之比分别为
A．1：1，1：3B．1：3，1：3C．1：1，3：1D．3：1，3：1
10．如图所示在“通电螺线管外部磁场”的实验中，螺线管右侧有一个小磁针，开关闭合后下列说法正确的是
A．螺线管的右侧为S极
B．小磁针N极向左偏转
C．滑片P向左滑动时螺线管磁性强
D．螺线管中间加入铁芯后螺线管磁性强弱不变
11．如图所示，对于图片中所描述的物理现象或过程，下列分析中正确的是
A．图甲：司南静止时，它的长柄指向南方，说明长柄是N极
B．图乙：匝数一定时，增大电流，电磁铁吸引曲别针的数目会增加
C．图丙：使用试电笔时，用指尖抵住上端的金属帽会发生触电事故
D．图丁：当电流过大时，保险丝先熔断，所以家庭电路中可以用铜丝代替保险丝
12．设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理．下列电路设计最合理的是（ ）
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．如图所示，开关S闭合时，电压表V1、V2的示数之比为3:4，则L1、L2的电阻之比为_______.
14．一个“18V 6W”的小灯泡，如果接在36V电源上，为使其正常发光，需串联一个_____Ω的电阻，该电阻消耗的功率是_____W。
15．如图所示，用动滑轮匀速提升重45N的重物，所用拉力为25N，则动滑轮的机械效率为____________________；若不计绳重和摩擦，则动滑轮的重为_____________N。
16．在如图 1 所示的电路中，电源电压保持不变，当开关 S 闭合，甲、乙两表为电压表时，两表的指针偏转角度相同如图 2 所示，R1 两端电压为_____V，R1:R2＝_____，当开关 S 断开，甲、乙均为电流表时，甲、乙两表示数之比为_____。
三、实验题（共12分）
17．（4分）为完成“探究电流与电阻的关系”实验，小海从实验室取得以下器材：电压恒为4.5V的电池组、电流表、电压表、开关，5Ω、10Ω、25Ω的定值电阻各一个，规格为“40Ω 1A”的滑动变阻器，导线若干。
（1）如1图，连接电路时开关应___________，开关闭合前，滑片P应移至______________处(选填“最左”或“最右”）,目的是_________________________。
（2）小海将10Ω电阻接入电路，闭合开关，移动滑动变阻器滑片，直到电压表示数如2图所示，记下此时电压为_____V,并记录电流表的示数；接着保持滑片位置不变，将电阻换为25Ω后，为保证______表的示数不变，应向__________（“左”或“右”）移动滑片。
（3）通过实验得到电流随电阻变化的图象如3图所示，由此可知：_________定时，通过导体的电流与其电阻成________________比；
（4）在小海实验基础上，为了得到更多组数据，需要更多规格的定值电阻，则选用的定值电阻最大阻值不允许超过_____________Ω。
18．（4分）某实验小组用如图甲所示装置做了冰熔化成水的实验。并根据实验中测得的数据绘制了温度--时间图象(如图乙、丙所示):
（1）请你判断乙、丙两图中哪幅更合理，并简要说明理由.
（2）从图中可知冰在AB过程中吸热升温用了5min 若酒精灯每分钟放出的热量是1.68×103J,冰吸热的效率是50%, 求冰在AB过程中吸收的热量.
（3）如果这杯冰的质量是 0.2kg请根据（2）中的数据，求冰的比热容.
19．（4分）在“测量小灯泡的电功率”实验中，电源电压为3V，小灯泡的额定电压为2.5V。
（1）如图甲，实物电路已连接完整，闭合开关前，滑动变阻器的滑片P要移到最__端（选填“左”或“右”）；
（2）闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，紧接着的操作是__（填序号）；
A．检查电路是否断路或短路
B．马上记录此时电流表、电压表的读数
C．移动滑动变阻器的滑片P，观察小灯泡是否能发光
（3）要使小灯泡变亮，可将滑片P向__（选填“左”或“右”）移动，则小灯泡的电功率__（选填“变大”或“变小”）；
（4）测出多组数据，作出小灯泡的I﹣U图像如图乙所示，由图可知小灯泡的额定功率为__W，小灯泡两端的电压越小，小灯泡的电阻__（选填“越大”、“越小”或“不变”）。
四、作图题（共16分）
20．（8分）一束光线与水平面成角照射到水面上，在图中画出这束光线大致的折射路径。
（______）
21．（8分）请用笔画线代替导线，将图中元件接入家庭电路中，要求：
①开关控制电灯后接入；②三孔插座单独接入．
五、计算题（共22分）
22．（10分）如图甲是一款汽车电加热座椅垫，电路简图如图乙，电源电压为12V．该座椅垫有“高温”、“低温”、“关”三个档位，其高温功率为36W，低温功率为9W．
（1）座椅垫在高温档正常工作10min所消耗的电能是多少？
（2）R2的电阻值是多少？
（3）在不改变该座椅垫原来高温和低温功率的基础上，设计一个方案增加一个“中温”档（即功率在9W和36W之间）．请画出你设计的电路图，并配简要的文字说明．
23．（12分）雷雨天气是一种常见的自然现象。某次雷电的电流约2.1×104 A，电压约100M V，放电时间约0.001秒。
(1)则这次放电释放的电能约为多少；
(2)这些能量相当于完全燃烧多少kg的无烟煤；（无烟煤的热值约为3.4×107 J/kg）
(3)如果我们能将放电释放的这些能量加以利用，比如用来加热水为寒冷地区的居民供暖，则可使 104kg的水温度从10 ℃升高到多少。（不考虑水加热过程中能量的损失，结果除不尽保留一位小数）
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、B
4、B
5、A
6、D
7、C
8、D
9、A
10、C
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、1:3
14、54 6
15、90% 5
16、9.6 4:1 4:5
三、实验题（共12分）
17、断开 最左 保护电路 2.5 电压 左 电压 反 50
18、 (1)乙图；理由见详解；(2)；(3)；
19、右 C 左 变大 0.5 越小
四、作图题（共16分）
20、
21、略
五、计算题（共22分）
22、（1）2160J；（2）12Ω；（3）在不改变该座椅垫原来高温和低温功率的基础上，增加一个“中温”即给R1串联一个较小的电阻，即R3＜R2
23、 (1)；(2)61.8kg；(3)60℃
