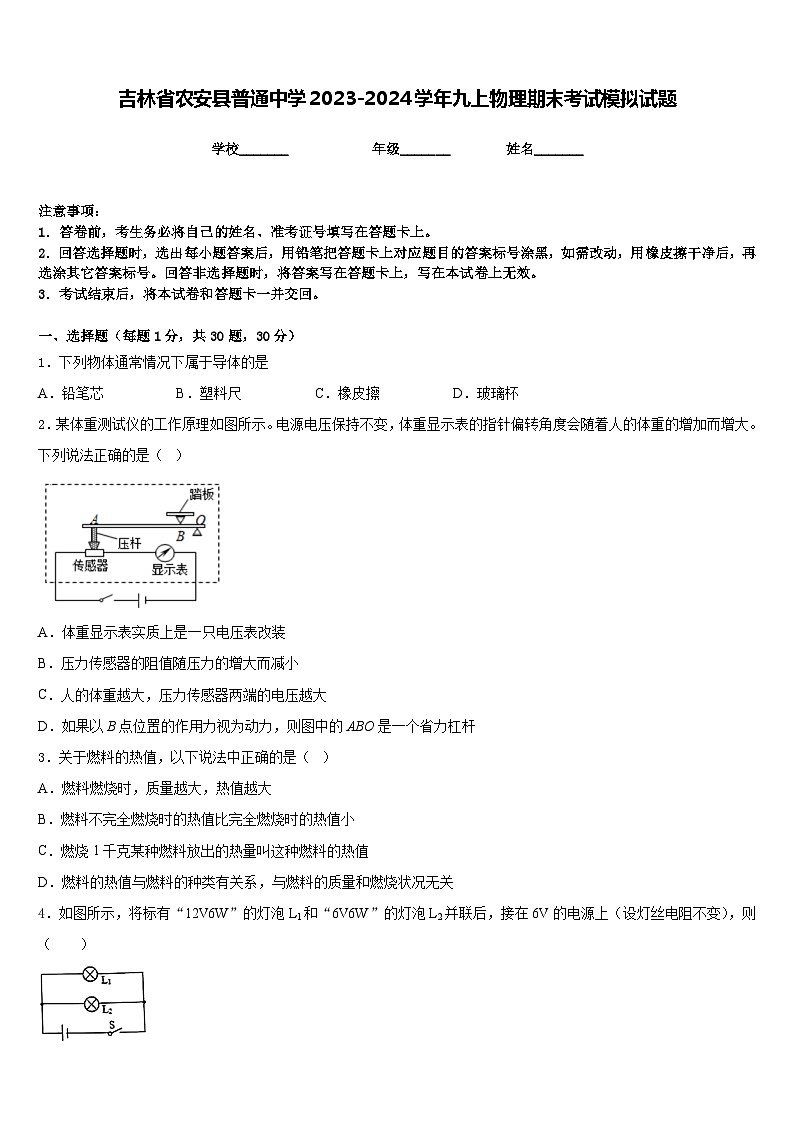

吉林省农安县普通中学2023-2024学年九上物理期末考试模拟试题含答案

这是一份吉林省农安县普通中学2023-2024学年九上物理期末考试模拟试题含答案，共9页。试卷主要包含了下列物品属于导体的是，图中对于四幅图的说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列物体通常情况下属于导体的是
A．铅笔芯B．塑料尺C．橡皮擦D．玻璃杯
2．某体重测试仪的工作原理如图所示。电源电压保持不变，体重显示表的指针偏转角度会随着人的体重的增加而增大。下列说法正确的是（ ）
A．体重显示表实质上是一只电压表改装
B．压力传感器的阻值随压力的增大而减小
C．人的体重越大，压力传感器两端的电压越大
D．如果以B点位置的作用力视为动力，则图中的ABO是一个省力杠杆
3．关于燃料的热值，以下说法中正确的是（ ）
A．燃料燃烧时，质量越大，热值越大
B．燃料不完全燃烧时的热值比完全燃烧时的热值小
C．燃烧1千克某种燃料放出的热量叫这种燃料的热值
D．燃料的热值与燃料的种类有关系，与燃料的质量和燃烧状况无关
4．如图所示，将标有“12V6W”的灯泡L1和“6V6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（ ）

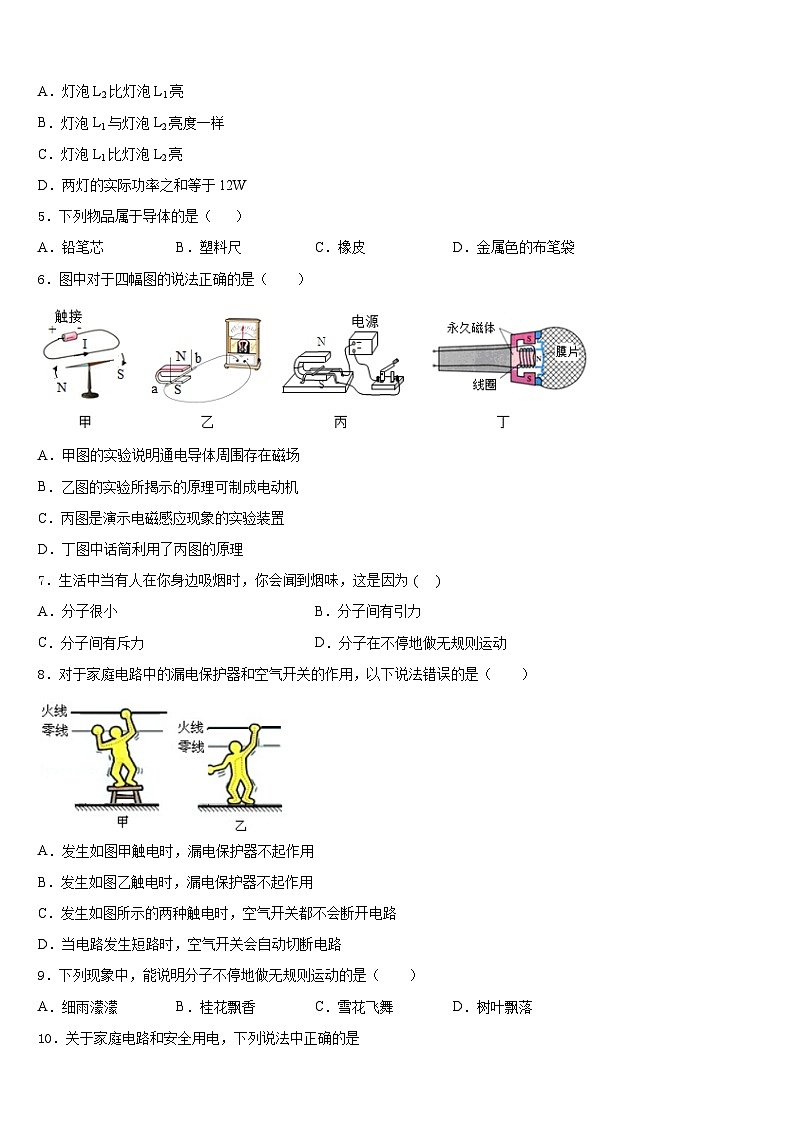

A．灯泡L2比灯泡L1亮
B．灯泡L1与灯泡L2亮度一样
C．灯泡L1比灯泡L2亮
D．两灯的实际功率之和等于12W
5．下列物品属于导体的是（ ）
A．铅笔芯B．塑料尺C．橡皮D．金属色的布笔袋
6．图中对于四幅图的说法正确的是（ ）
A．甲图的实验说明通电导体周围存在磁场
B．乙图的实验所揭示的原理可制成电动机
C．丙图是演示电磁感应现象的实验装置
D．丁图中话筒利用了丙图的原理
7．生活中当有人在你身边吸烟时，你会闻到烟味，这是因为 ( )
A．分子很小B．分子间有引力
C．分子间有斥力D．分子在不停地做无规则运动
8．对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（ ）
A．发生如图甲触电时，漏电保护器不起作用
B．发生如图乙触电时，漏电保护器不起作用
C．发生如图所示的两种触电时，空气开关都不会断开电路
D．当电路发生短路时，空气开关会自动切断电路
9．下列现象中，能说明分子不停地做无规则运动的是（ ）
A．细雨濛濛B．桂花飘香C．雪花飞舞D．树叶飘落

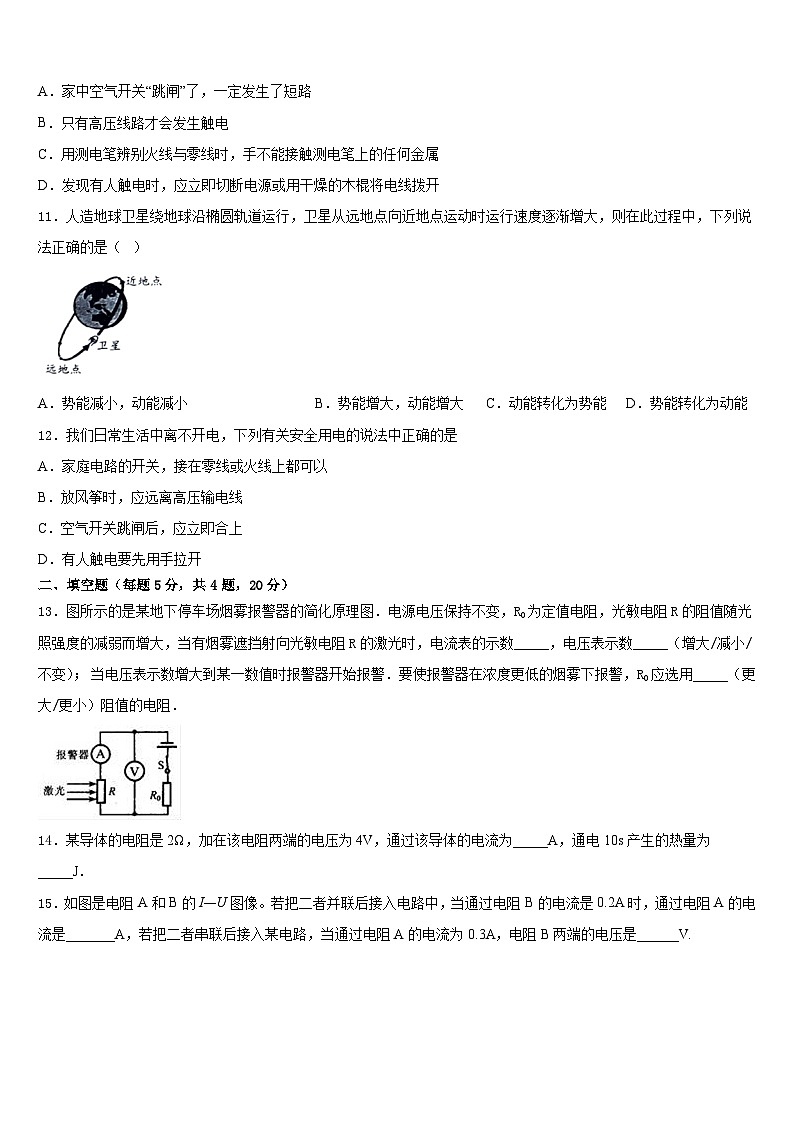

10．关于家庭电路和安全用电，下列说法中正确的是
A．家中空气开关“跳闸”了，一定发生了短路
B．只有高压线路才会发生触电
C．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属
D．发现有人触电时，应立即切断电源或用干燥的木棍将电线拨开
11．人造地球卫星绕地球沿椭圆轨道运行，卫星从远地点向近地点运动时运行速度逐渐增大，则在此过程中，下列说法正确的是（ ）
A．势能减小，动能减小B．势能增大，动能增大C．动能转化为势能D．势能转化为动能
12．我们日常生活中离不开电，下列有关安全用电的说法中正确的是
A．家庭电路的开关，接在零线或火线上都可以
B．放风筝时，应远离高压输电线
C．空气开关跳闸后，应立即合上
D．有人触电要先用手拉开
二、填空题（每题5分，共4题，20分）
13．图所示的是某地下停车场烟雾报警器的简化原理图．电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当有烟雾遮挡射向光敏电阻R的激光时，电流表的示数_____，电压表示数_____（增大/减小/不变）； 当电压表示数增大到某一数值时报警器开始报警．要使报警器在浓度更低的烟雾下报警，R0应选用_____（更大/更小）阻值的电阻．
14．某导体的电阻是2Ω，加在该电阻两端的电压为4V，通过该导体的电流为_____A，通电10s产生的热量为_____J．
15．如图是电阻A和B的I—U图像。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是_______A，若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是______V.
16．有一个看不见内部情况的小盒（如图所示）小盒上有两只小灯泡闭合开关两只灯泡都亮，断开开关，两只灯泡都灭。晓彤由此判断两只灯泡是串联的，你认为晓彤的判断是________的（选填“正确”或“错误”）；在不借助其它器材的情况下，你判断两只灯泡连接方式的做法是______________。
三、实验题（共12分）
17．（4分）在“测量小灯泡的电功率”实验中，电源电压为6V保持不变，所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω。
(1)用笔画线代替导线，将图甲的实物图连接完整______，要求滑动变阻器滑片向右滑动时小灯泡变__。（亮或暗）
(2)闭合开关S前，应将滑动变阻器的滑片移到最__（填“左”或“右”端。
(3)闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是__（填序号）。
A．检查电路是否断路 B．检查电路是否短路 C．移动滑动变阻器的滑片，观察小灯泡是否发光
(4)通过小灯泡的电流随它两端电压的变化如图乙所示，分析图象可知，当小灯泡两端的电压增大时，灯丝的电阻会__（填“增大”“不变”或“减小”）；小灯泡的额定功率为__W。
18．（4分）测量小灯泡额定功率的实验中，器材如下：待测小灯泡(额定电压为2.5V)、电源(电压恒为6V)、电流表(0～0.6A、0～3A )、电压表(0～3V 0～15V)、滑动变阻器、开关各一只，导线若干。
(1)如图甲所示是某同学开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
（________________）
(2)电路连接正确后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来应进行的操作是___________。
A．检查灯泡是否断路 B．检查灯泡是否短路
C．检查开关接触是否良好 D．移动滑动变阻器的滑片
(3)当小灯泡正常发光时，电流表示数如图乙所示，示数为_____A．小灯泡的额定功率为____W，小灯泡正常发光的电阻为_____Ω。
(4)完成上述实验后，另有同学设计了如图丙所示的电路，测出了额定电流为I额的小灯泡的额定功率。电源电压不变，滑动变阻器R1的最大阻值为R，实验方案如下：
①按电路图连接电路。
②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光。
③只闭合开关S2，保持R1的滑片位置不动，移动R2的滑片，使电流表的示数为I额。
④保持R2的滑片位置不动，将R1的滑片移到最左端，电流表的示数为I1，再将R1的滑片移到最右端，电流表的示数为I2。
⑤小灯泡额定功率的表达式为P额＝___________(用I额、I1、I2、R表示)
19．（4分）为了测量一个标有“2.5V 0.625W”小灯泡的电阻，小雄连接的实验电路如图所示：
(1)图中电压表还没有连入电路，请你用笔画线作为导线，将电压表正确地连入电路中。
（_________）
(2)实验前，他发现电路中还有一处连接不恰当，请你指出________________。
(3)闭合开关前，滑动变阻器的滑片P应处在________端。（选填“A”或“B”）
(4)正确连接电路，经检查无误后，小雄分别测出了小灯泡两端的电压为1.5V、2V、2.5V，计算出对应的电阻R1、R2、R3.然后用R1、R2、R3的平均值作为小灯泡两端电压为2V时的电阻，他的做法________（选填“正确”或“不正确”）。
(5)这个小灯泡在正常工作时的电阻为________Ω。
四、作图题（共16分）
20．（8分）下图为某一实验电路，请在该电路的两个“○”内选填“电压表”和“电流表”的符号，使两灯组成并联电路。
（_________）
21．（8分）如图所示，闭合开关，小磁针静止在通电螺线管正上方、根据通电螺线管的N、S极，在图中标出电源正极和小磁针N极．
五、计算题（共22分）
22．（10分）家里用的电热水壶标有“220V 1000W”的字样某同学用这种电水壶烧开水，他盛入1kg的水，测得水的初始温度是20℃，通电7min，水刚好被烧开（在一标准大气压下）。试计算下面问题：（水的比热容为4.2×103J/（kg·℃））
（1）该电热水壶电热丝的电阻是多大？
（2）此过程中，水吸收了多少热量？
23．（12分）如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω．闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A．求：
（1）电源电压U。
（2）电阻R2的阻值。
（3）电路中的总电阻R。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、D
4、A
5、A
6、A
7、D
8、B
9、B
10、D
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、减小 增大 更小
14、2 80
15、0.4 3
16、错误 拆掉一个灯泡，闭合开关，观察另一个灯泡是否发光
三、实验题（共12分）
17、 亮 左 C 增大 0.5
18、 D 0.3 0.75 8.33
19、 电流表量程选择过大 A 不正确 10
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）48.4Ω；（2）3.36×105J
23、（1）6V；（2）30Ω；（3）12Ω。
