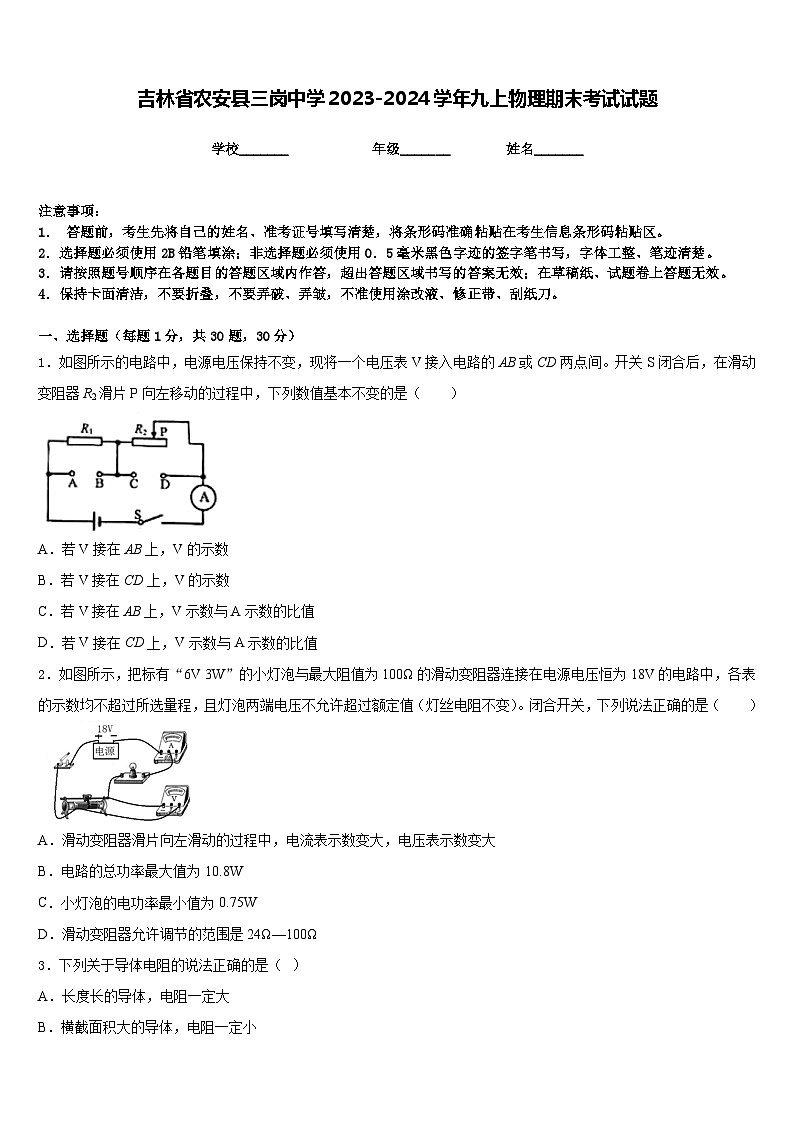

吉林省农安县三岗中学2023-2024学年九上物理期末考试试题含答案

这是一份吉林省农安县三岗中学2023-2024学年九上物理期末考试试题含答案，共9页。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，电源电压保持不变，现将一个电压表V接入电路的AB或CD两点间。开关S闭合后，在滑动变阻器R2滑片P向左移动的过程中，下列数值基本不变的是（ ）
A．若V接在AB上，V的示数
B．若V接在CD上，V的示数
C．若V接在AB上，V示数与A示数的比值
D．若V接在CD上，V示数与A示数的比值
2．如图所示，把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）。闭合开关，下列说法正确的是（ ）
A．滑动变阻器滑片向左滑动的过程中，电流表示数变大，电压表示数变大
B．电路的总功率最大值为10.8W
C．小灯泡的电功率最小值为0.75W
D．滑动变阻器允许调节的范围是24Ω—100Ω
3．下列关于导体电阻的说法正确的是（ ）
A．长度长的导体，电阻一定大
B．横截面积大的导体，电阻一定小
C．导体的电阻由其两端的电压和通过的电流来决定
D．导体的电阻与导体的材料、长度和横截面积等因素有关

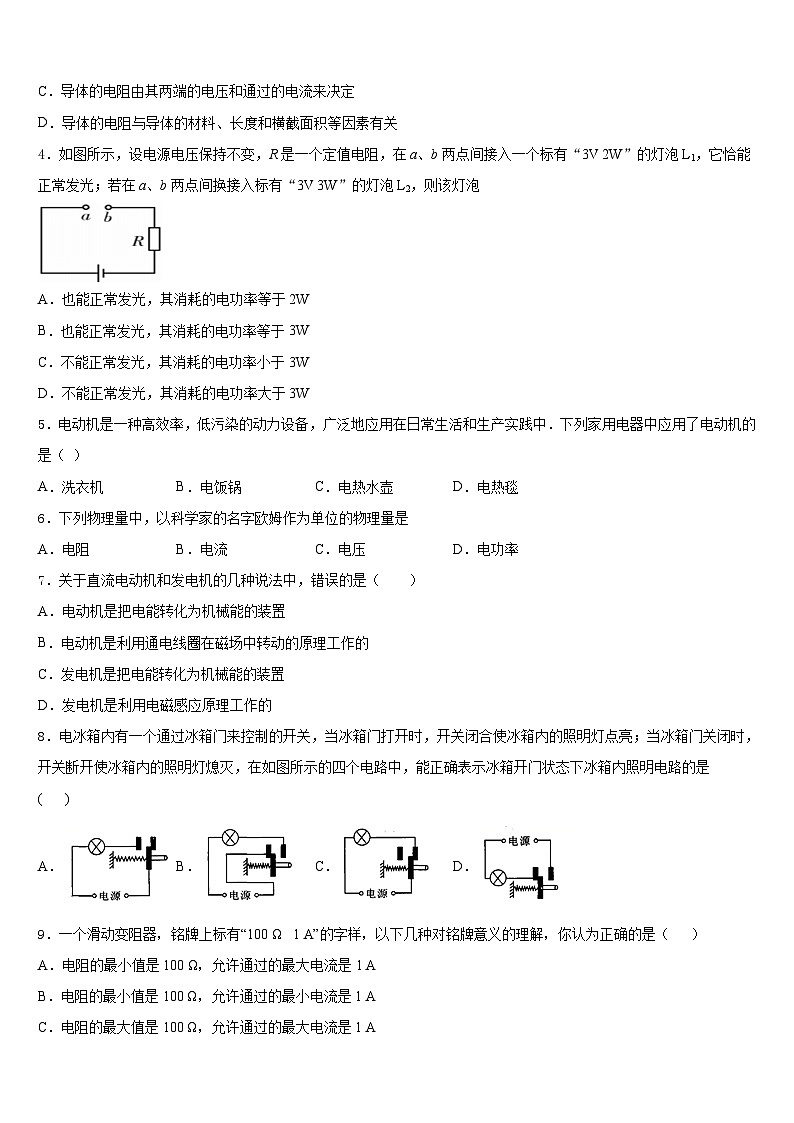

4．如图所示，设电源电压保持不变，R是一个定值电阻，在a、b两点间接入一个标有“3V 2W”的灯泡L1，它恰能正常发光；若在a、b两点间换接入标有“3V 3W”的灯泡L2，则该灯泡
A．也能正常发光，其消耗的电功率等于2W
B．也能正常发光，其消耗的电功率等于3W
C．不能正常发光，其消耗的电功率小于3W
D．不能正常发光，其消耗的电功率大于3W
5．电动机是一种高效率，低污染的动力设备，广泛地应用在日常生活和生产实践中．下列家用电器中应用了电动机的是（ ）
A．洗衣机B．电饭锅C．电热水壶D．电热毯
6．下列物理量中，以科学家的名字欧姆作为单位的物理量是
A．电阻B．电流C．电压D．电功率
7．关于直流电动机和发电机的几种说法中，错误的是（ ）
A．电动机是把电能转化为机械能的装置
B．电动机是利用通电线圈在磁场中转动的原理工作的
C．发电机是把电能转化为机械能的装置
D．发电机是利用电磁感应原理工作的
8．电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭，在如图所示的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是 ( )
A．B．C．D．
9．一个滑动变阻器，铭牌上标有“100 Ω 1 A”的字样，以下几种对铭牌意义的理解，你认为正确的是（ ）
A．电阻的最小值是100 Ω，允许通过的最大电流是1 A
B．电阻的最小值是100 Ω，允许通过的最小电流是1 A
C．电阻的最大值是100 Ω，允许通过的最大电流是1 A
D．电阻的最大值是100 Ω，允许通过的最小电流是1 A

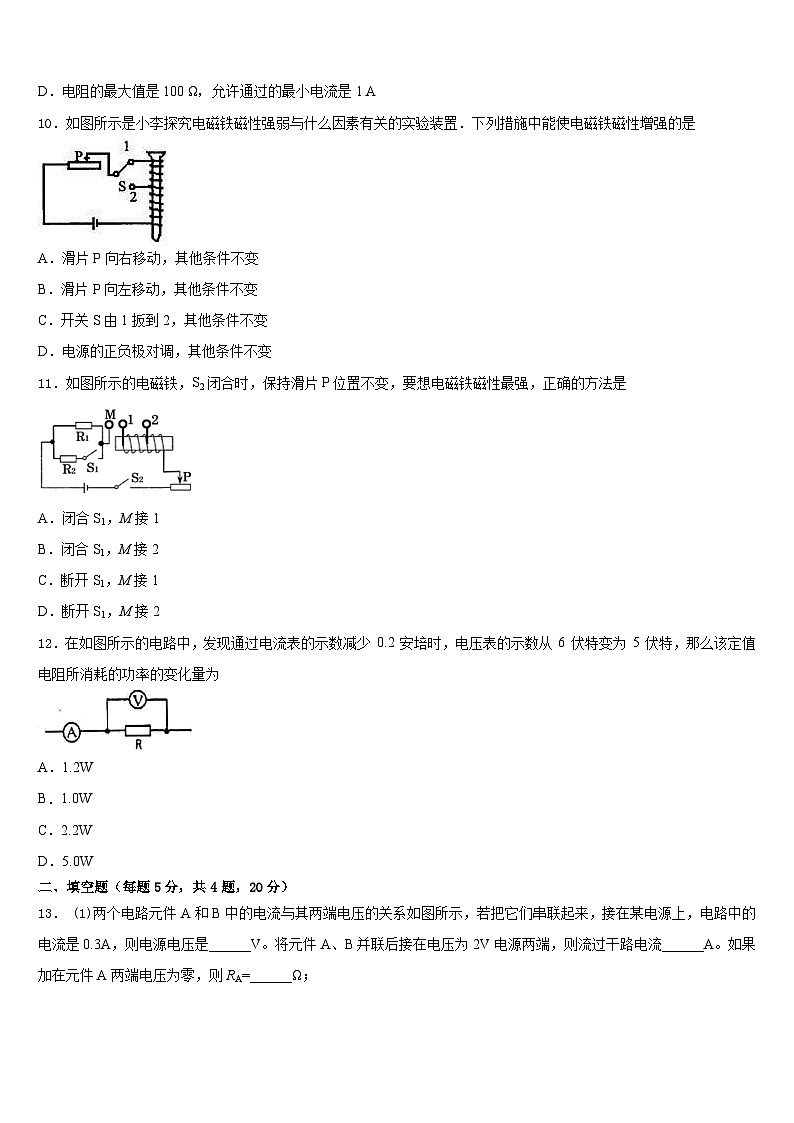

10．如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置．下列措施中能使电磁铁磁性增强的是
A．滑片P向右移动，其他条件不变
B．滑片P向左移动，其他条件不变
C．开关S由1扳到2，其他条件不变
D．电源的正负极对调，其他条件不变
11．如图所示的电磁铁，S2闭合时，保持滑片P位置不变，要想电磁铁磁性最强，正确的方法是
A．闭合S1，M接1
B．闭合S1，M接2
C．断开S1，M接1
D．断开S1，M接2
12．在如图所示的电路中，发现通过电流表的示数减少 0.2 安培时，电压表的示数从 6 伏特变为 5 伏特，那么该定值电阻所消耗的功率的变化量为
A．1.2W
B．1.0W
C．2.2W
D．5.0W
二、填空题（每题5分，共4题，20分）
13． (1)两个电路元件A和B中的电流与其两端电压的关系如图所示，若把它们串联起来，接在某电源上，电路中的电流是0.3A，则电源电压是______V。将元件A、B并联后接在电压为2V电源两端，则流过干路电流______A。如果加在元件A两端电压为零，则RA=______Ω；
(2)在如图所示的电路中，电源电压保持6V不变，当开关S1断开，S2、S3闭合时，电流表的示数为1A；当开关S1闭合，S2、S3断开时，电流表的示数为0.25A，则R1的阻值为______Ω。
14．一定值电阻两端电压为6 V时，通过的电流为0.2 A，则该定值电阻的阻值为_____Ω；当电阻两端电压为0时，该定值电阻的阻值为_____Ω．
15．学校在进行英语听力考试时，考场内各教室的有线扬声器的连接方式是___________(选填“串”或“并”)联的，原因是它们__________(选填“能”或“不能”)独立工作。每个扬声器和控制它的开关的连接方式为____________(选填“串”或“并”)联。
16．美国加州理工学院物理学家安德森发现了正电子，它其有质子的电性和电子的质量：当正电子定向移动形成电流时，其运动方向与金属导体中电流的方向_____。（选填“相同”或“相反”）。
三、实验题（共12分）
17．（4分）如图所示，某同学做“测定一个小灯泡的电功率”的实验，所用灯泡的额定电压是2.2V．
（1）连接电路时，开关应处于________状态，闭合开关前，变阻器的滑片P应处于___（选填“C”或“D”）端．
（2）电路连接完整后，当向右移动变阻器的滑片P时，电压表的示数将_________，电流表的示数将_________．（填“变大”、“变小”或“不变”）
（3）实际实验的有关记录与计算如下表：
从表中可知，该小灯泡的额定功率是___________．该同学注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮．你认为，根据他观察的现象和实验数据分析，可得出的结论是__________．
（4）他还注意到，实验记录也可以用来计算灯丝的电阻，完成的有关计算如下表：
这位同学有些纳闷：导体的电阻不是与电压、电流无关吗，怎么三次计算的灯丝电阻却不一样呢？请你对此作一种可能性的解释：________________
18．（4分）在“测定小灯泡的功率”的实验中，选用了如图甲所示的器材，其中电源为3节新干电池，小灯泡的额定电压为2.5V(小灯泡的额定功率小于1W),滑动变阻器标有“25Ω 1A”。
（1）请你用笔画线代替导线，将图甲所示的电路连接完整。（请用签字笔在答题卡上连线）
（________）
（2）闭合开关前，为保护电路，应将滑动变阻器滑片P置于_______端（填“A”或“B”）
（3）移动滑动变阻器滑片P到某处时，小灯泡正常发光，此时电流表示数如图乙所示，小灯泡的额定功率是_____________W。
（4）利用该电路可以“探究电流跟电阻的关系”，此时需将小灯泡换成适当的定值电阻R,其他器材不变。若实验时要保持电压表示数为2V不变，则更换的电阻阻值不能大于_________Ω。
19．（4分）在“测未知电阻Rx的阻值”实验中，请完成下列相关问题：
（1）用笔画线代替导线将图甲中的实物连接完整．
（______）
（2）把第二次测量时，图乙所示的电压表示数为_______ V，电流表的示数为________A．
（3）处理表中记录的各次实验数据，得出未知电阻Rx的阻值为___________Ω．
四、作图题（共16分）
20．（8分）如图所示的电路中，滑动变阻器的滑片向B端移动时，通电螺线管的磁性减弱。
a．根据上述要求，请用笔画线代替导线将电路补充完整。
b．闭合开关后，小磁针静止时的位置如图所示，请把小磁针的北极(N极)端涂黑。
21．（8分）根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光．
（_____）
五、计算题（共22分）
22．（10分）如图甲是一电热饮水机，通过机内温控开关S进行自动控制，实现加热和保温两种功能，电路原理图如图乙所示。电源电压恒为额定电压220V，当开关S接a时电路中的电流为5A；当开关S接b时，电路消耗的电功率为66W。求：
(1)R1的阻值；
(2)开关S接b时，电路中电流；
(3)该饮水机在保温状态工作100s ，R2产生的热量。
23．（12分）在某次“家电下乡”活动中，小明家买了一只wSJ﹣60型号电热壶，其牌标志如图所示现将一满壶10℃的0.5kg的水在额定电压下烧开需用时4min，已知外界气压为1标准大气压（c水＝4.2×103J/（kg•℃），求
（1）电热壶正常工作时的电阻
（2）电热壶正常工作烧开一满壶水（初温为10℃）所消耗的电能
（3）这壶水吸收的热量
（4）电热壶的热效率
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、D
4、C
5、A
6、A
7、C
8、C
9、C
10、B
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、3.5 0.7 5 12
14、1 1
15、并 能 串
16、相同
三、实验题（共12分）
17、断开 C 变大 变大 1．48W 当实际电压小于额定电压时，实际功率就小于额定功率；当实际电压大于额定电压时，实际功率就大于额定功率． 灯泡发光时同时发热，温度对电阻有影响．
18、 B 0.6 20
19、 1.8 0.36 5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)44Ω；(2)0.3A；(3)6204J
23、（1）48.4Ω（2）2.4×105J（3）1.89×105J（4）78.75%
实验次数
1
2
3
电压/V
2.2
1.5
2.5
电流/A
0.22
0.16
0.24
功率/W
0.48
0.24
0.60
实验次数
1
2
3
电压/V
2.2
1.5
2.5
电流/A
0.22
0.16
0.24
灯丝电阻/Ω
10.0
9.38
10.4
实验次数
电压/V
电流/A
1
1.2
0.24
2
①
②
3
2.4
0.48
型号
WSJ﹣60
额定电压
220V
额定功率
1000W
水壶容积
500ml
