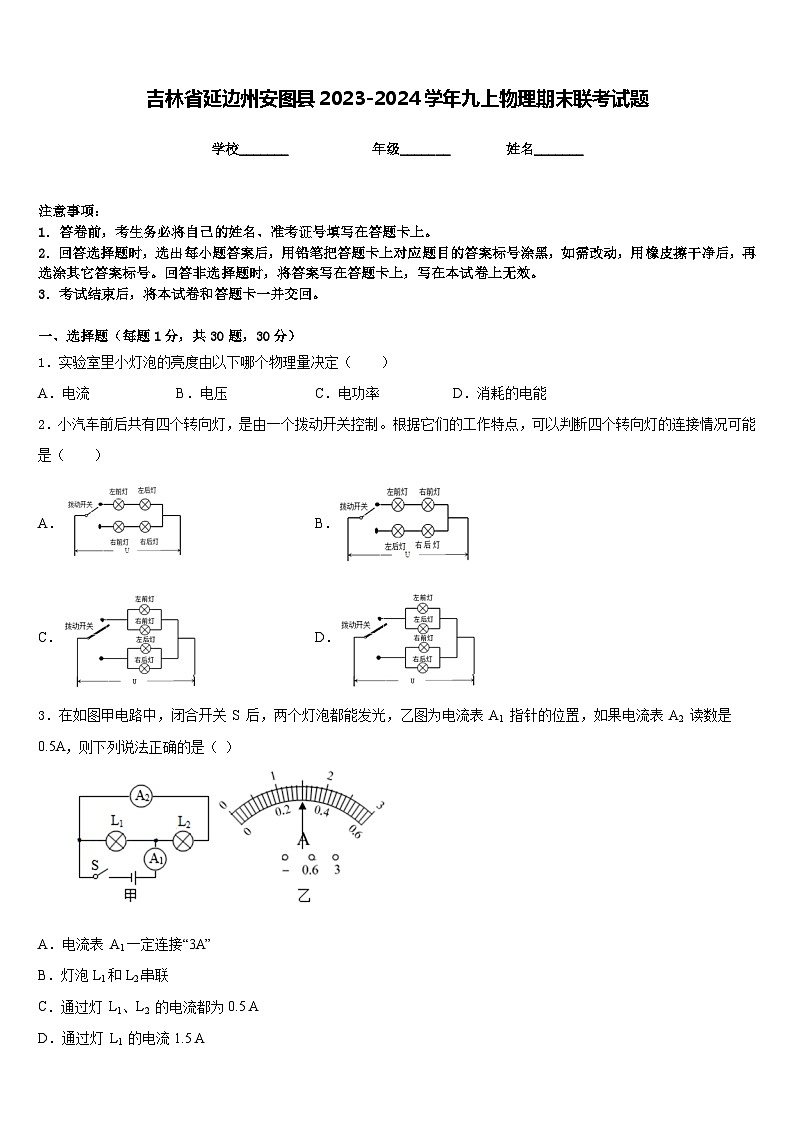

吉林省延边州安图县2023-2024学年九上物理期末联考试题含答案

这是一份吉林省延边州安图县2023-2024学年九上物理期末联考试题含答案，共9页。试卷主要包含了关于安全用电，下列说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．实验室里小灯泡的亮度由以下哪个物理量决定（ ）
A．电流B．电压C．电功率D．消耗的电能
2．小汽车前后共有四个转向灯，是由一个拨动开关控制。根据它们的工作特点，可以判断四个转向灯的连接情况可能是（ ）
A．B．
C．D．
3．在如图甲电路中，闭合开关 S 后，两个灯泡都能发光，乙图为电流表 A1 指针的位置，如果电流表 A2 读数是0.5A，则下列说法正确的是（ ）
A．电流表 A1一定连接“3A”
B．灯泡L1和L2串联
C．通过灯 L1、L2 的电流都为0.5 A
D．通过灯 L1 的电流1.5 A

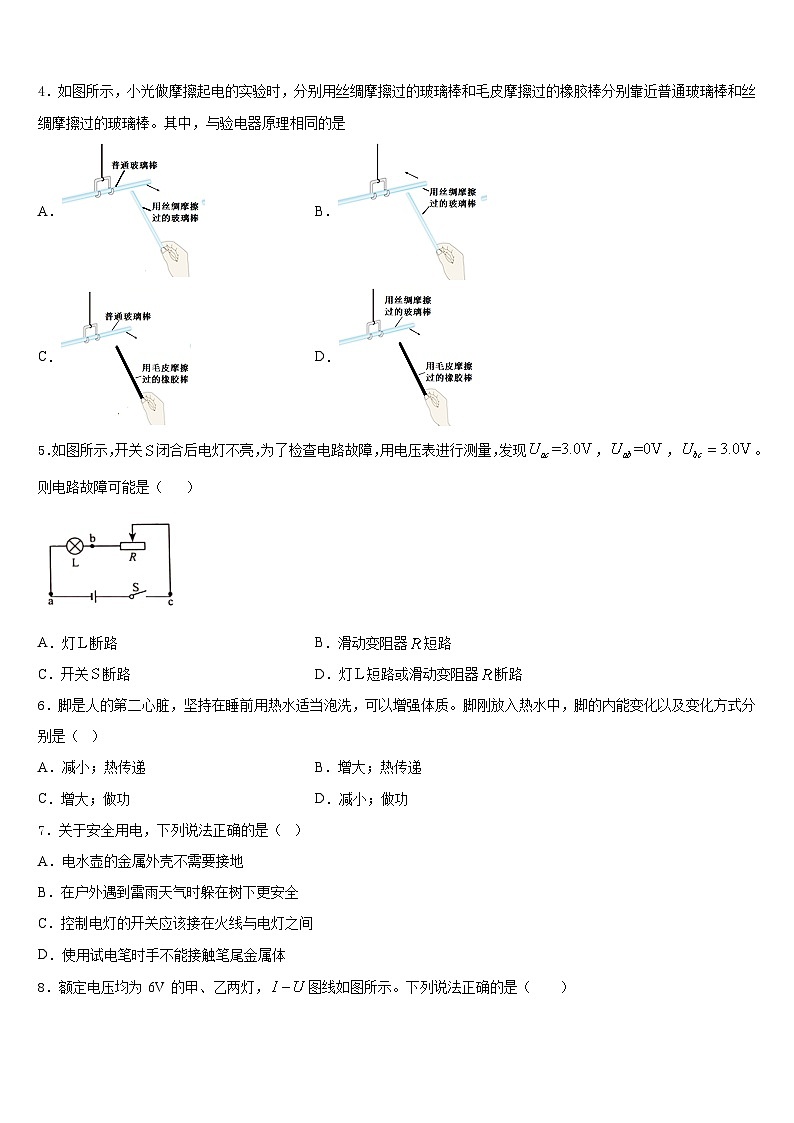

4．如图所示，小光做摩擦起电的实验时，分别用丝绸摩擦过的玻璃棒和毛皮摩擦过的橡胶棒分别靠近普通玻璃棒和丝绸摩擦过的玻璃棒。其中，与验电器原理相同的是
A．B．
C．D．
5．如图所示，开关闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现，，。则电路故障可能是（ ）
A．灯断路B．滑动变阻器短路
C．开关断路D．灯短路或滑动变阻器断路
6．脚是人的第二心脏，坚持在睡前用热水适当泡洗，可以增强体质。脚刚放入热水中，脚的内能变化以及变化方式分别是（ ）
A．减小；热传递B．增大；热传递
C．增大；做功D．减小；做功
7．关于安全用电，下列说法正确的是（ ）
A．电水壶的金属外壳不需要接地
B．在户外遇到雷雨天气时躲在树下更安全
C．控制电灯的开关应该接在火线与电灯之间
D．使用试电笔时手不能接触笔尾金属体

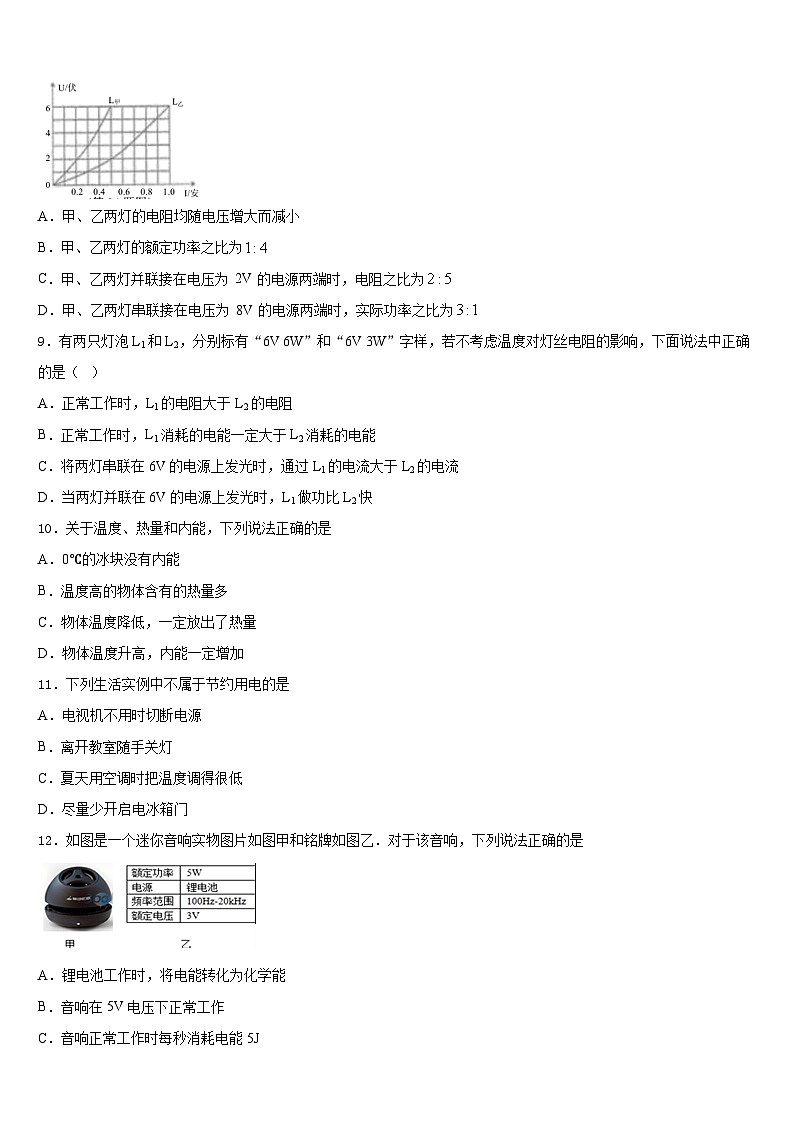

8．额定电压均为 6V 的甲、乙两灯，图线如图所示。下列说法正确的是（ ）
A．甲、乙两灯的电阻均随电压增大而减小
B．甲、乙两灯的额定功率之比为
C．甲、乙两灯并联接在电压为 2V 的电源两端时，电阻之比为
D．甲、乙两灯串联接在电压为 8V 的电源两端时，实际功率之比为
9．有两只灯泡L1和L2，分别标有“6V 6W”和“6V 3W”字样，若不考虑温度对灯丝电阻的影响，下面说法中正确的是（ ）
A．正常工作时，L1的电阻大于L2的电阻
B．正常工作时，L1消耗的电能一定大于L2消耗的电能
C．将两灯串联在6V的电源上发光时，通过L1的电流大于L2的电流
D．当两灯并联在6V的电源上发光时，L1做功比L2快
10．关于温度、热量和内能，下列说法正确的是
A．0℃的冰块没有内能
B．温度高的物体含有的热量多
C．物体温度降低，一定放出了热量
D．物体温度升高，内能一定增加
11．下列生活实例中不属于节约用电的是
A．电视机不用时切断电源
B．离开教室随手关灯
C．夏天用空调时把温度调得很低
D．尽量少开启电冰箱门
12．如图是一个迷你音响实物图片如图甲和铭牌如图乙．对于该音响，下列说法正确的是
A．锂电池工作时，将电能转化为化学能
B．音响在5V电压下正常工作
C．音响正常工作时每秒消耗电能5J
D．音响正常工作时电流是0.6A
二、填空题（每题5分，共4题，20分）
13．如图所示是演示点火爆炸的实验装置，按动电火花发生器的按钮，点燃盒内酒精，盒盖被打出去．这是因为酒精燃烧产生的燃气对外__________，燃气的________能转化为盒盖的_______能，这与四冲程汽油机的_____________冲程的能量转化相同，
14．在下图中括号内标出静止在通电螺线管正上方小磁针右端的极性．
（______）
15．如图所示是一种 LED 手电筒，它用两节新干电池做电源，电压为_____V，由 6个 LED 并联组成，每只 LED 的额定电流为 15mA，则这种 LED 手电筒正常工作时的总电流____A。
16． “指南针”是我国四大发明之一，这一伟大发明在航海、探险、军事方面都有重要的实用价值。指南针能指方向，是因为指南针受到了_____的作用，指南针静止时北极所指的方向在地理的_____极附近。第一个揭开电磁之间联系的科学家是丹麦的_____。
三、实验题（共12分）
17．（4分）下面是某同学拟出的一份实验报告：
回答下列问题：
（1）本实验报告不够完整，应添上的基本项目是：
（1）从实验步骤看，主要缺陷是_________．
（3）滑动变阻器在实验中所起的作用是：
（4）假如该同学在实验时，刚一“试触”就发现电流表的指针迅速摆到最大刻度值，其原因可能是：______（写出一种情况即可），
（5）就该同学的电路图而言，假若电压表的电阻不是很大，则电阻值的测量结果将____（选填“偏大”或“偏小”），其原因分析如下：_______
18．（4分）如图是研究“电流通过导体产生的热量与哪些因素有关”的实验，两个透明容器中密封着等量的空气，U形管中液面高度的变化反应密闭空气温度的变化，
（1）本次探究实验中用到了控制变量法和______法；
（2）为了探究电热与______的关系，应该选择图乙实验；
（3）图甲中10Ω和15Ω两电阻串联，是为了控制通电时间和______相同，探究电热与______的关系；
（4）通电相同的时间，甲装置中右边U型管的高度差更______（填“大”或“小”）．
19．（4分）某实验小组的同学用“伏安法”测量小灯泡电阻，除了小灯泡（额定电压为2.5V），其他器材还有：电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、开关、三节干电池、滑动变阻器、导线若干。
（1）请用笔画线代替导线，将甲图中实物电路连接完整（要求：滑动变阻器滑片向右移时加在灯泡两端的电压变大）。
（_________）
（2）根据实验中需要测量的物理量，请在下面方框内画出实验设计的表格。
（______）
（3）根据乙图中U-I图象提供的信息，当加在小灯泡两端的电压为2.5V时，小灯泡的电阻为____Ω。描点后得到的图象不是一条直线而是一条曲线的原因是_________。
四、作图题（共16分）
20．（8分）如图所示，人利用滑轮组提升重物，请在图中画出最省力的绕线方法：
（____）
21．（8分）在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合电键S，当滑动变阻器的滑片向左移动时，电流表的示数逐渐变大。
（_______）
五、计算题（共22分）
22．（10分）某电热水壶的铭牌信息如表所示，在壶中装满水后连续正常加热 5min，水的温度由 20℃升高到 100℃。已知：c水=4.2×103J/(kg·℃)。求：
（1）水吸收的热量；
（2）电热水壶加热时的热效率。（结果保留两位小数）
23．（12分）下图是实验中学物理课外活动小组自制的电热暖手器的电路原理图．电源电压恒为8V,S为单刀三掷开关,发热体的电阻分别是R1=2Ω,R2=1Ω,R3=5Ω,问:
（1）该电热暖手器工作时的最小电流是多少?
（2）该电热暖手器消耗的最大功率是多少?
（3）当开关调至“2”挡位置时在1min时间内最多可产生多少焦耳的热量?
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、A
4、B
5、D
6、B
7、C
8、D
9、D
10、D
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、做功 内 机械 做功
14、
15、3 0.09
16、地磁场 北 奥斯特
三、实验题（共12分）
17、7Ω 实验器材 实验结论 没有多次测量取平均值 保护电路 改变Rx两端的电压以及电流，以便多次测量 电源电压偏高 偏小 实验结论由Rx＝U/I求得：电压表读数就是这一电压U、由于电压表内阻不是很大，分流部分电流，电流表示数比Rx中电流略大，所以所求Rx偏小．
18、转换法 电流 电流 电阻 大
19、
10Ω 灯泡电阻受温度的影响会发生变化
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)5.04J；(2)93.33。
23、1A 32W 426.7J
实验报告
实验目的
测量电阻Rx的阻值
实验原理及电路图
欧姆定律
实验步骤
（1）按照电路图连接电路，调节滑动变阻器R，使电路中的电阻较大；
（1）接通开关S，读出电流表和电压表的示数；
（3）根据测量的电压、电流值算出Rx的阻值．
实验记录
电压（V）
电流（A）
电阻（Ω）
1．8
2．4
____
实验讨论
略
电热水壶
型号
SP-356A
额定电压
220v
额定功率
1800W
额定频率
50HZ
额定容量
1.5kg
广州市兆利企业有限公司
实验次数
电压/V
电流/A
电阻/Ω
1
2
3
