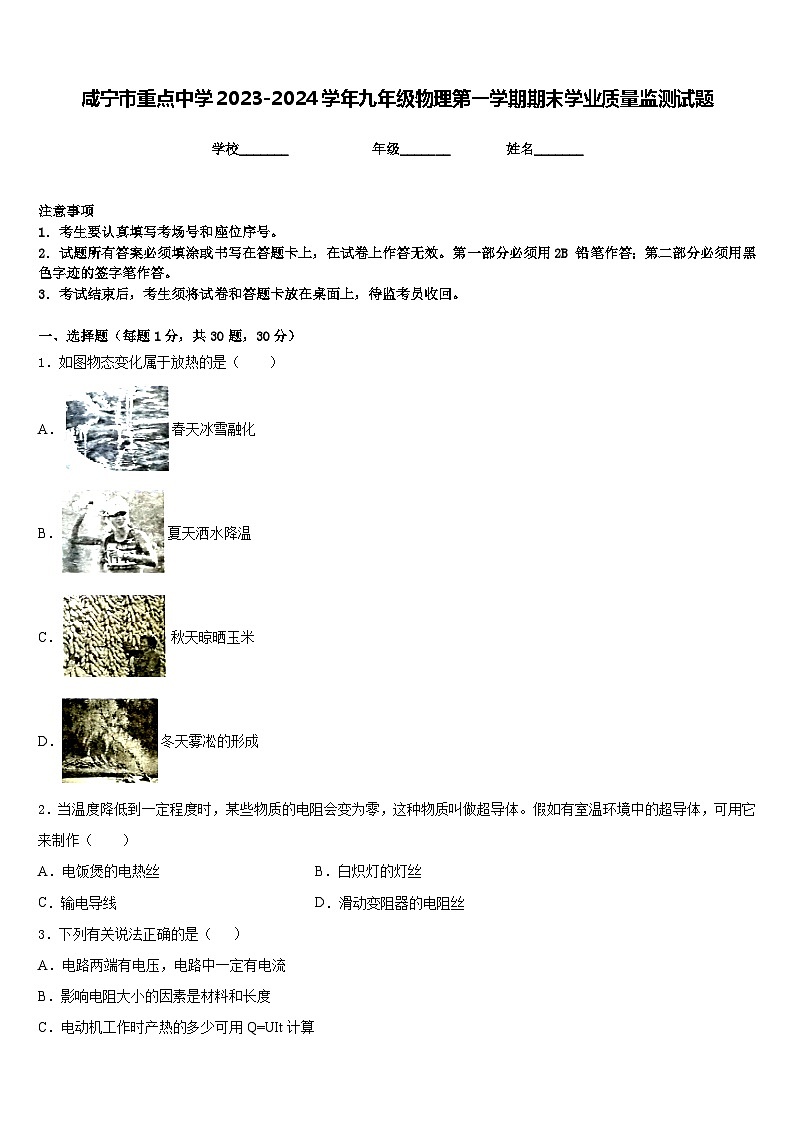

咸宁市重点中学2023-2024学年九年级物理第一学期期末学业质量监测试题含答案

这是一份咸宁市重点中学2023-2024学年九年级物理第一学期期末学业质量监测试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，下列说法中，正确的是，古语道等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图物态变化属于放热的是（ ）
A．春天冰雪融化
B．夏天洒水降温
C．秋天晾晒玉米
D．冬天雾凇的形成
2．当温度降低到一定程度时，某些物质的电阻会变为零，这种物质叫做超导体。假如有室温环境中的超导体，可用它来制作（ ）
A．电饭煲的电热丝B．白炽灯的灯丝
C．输电导线D．滑动变阻器的电阻丝
3．下列有关说法正确的是（ ）
A．电路两端有电压，电路中一定有电流
B．影响电阻大小的因素是材料和长度
C．电动机工作时产热的多少可用Q=UIt计算
D．电功率是表示电流做功快慢的物理量

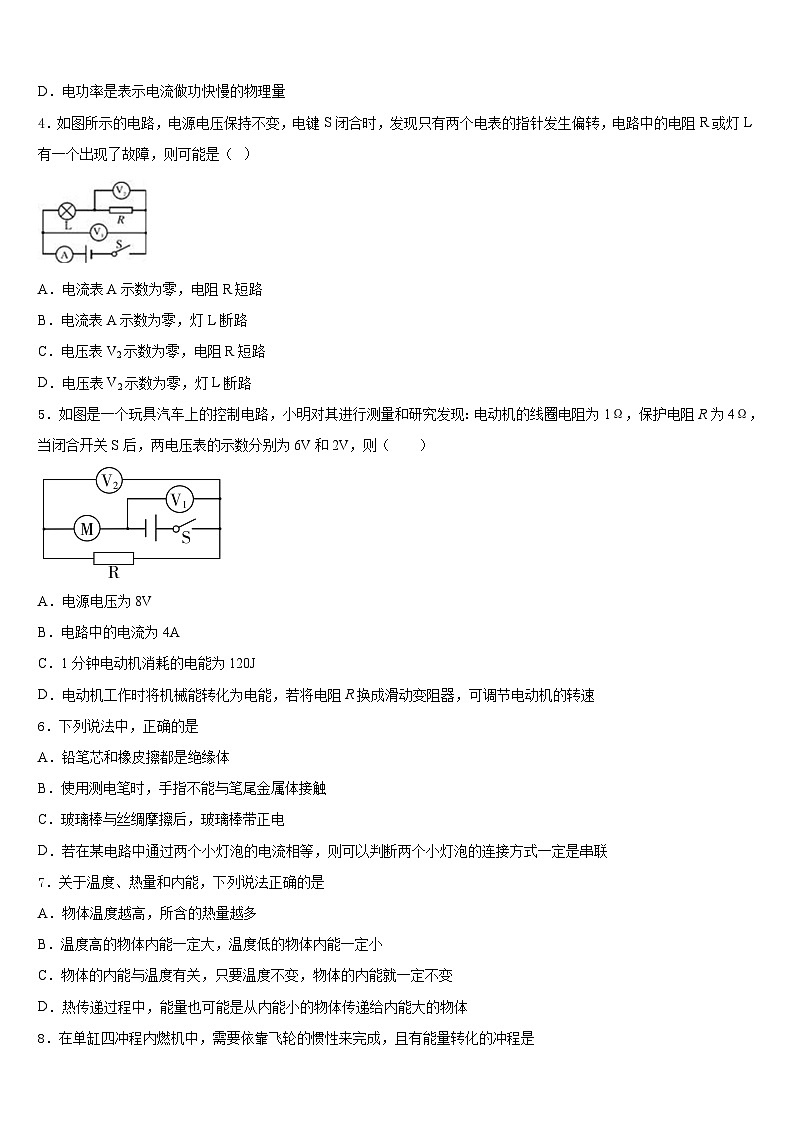

4．如图所示的电路，电源电压保持不变，电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是（ ）
A．电流表A示数为零，电阻R短路
B．电流表A示数为零，灯L断路
C．电压表V2示数为零，电阻R短路
D．电压表V2示数为零，灯L断路
5．如图是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻为1Ω，保护电阻R为4Ω，当闭合开关S后，两电压表的示数分别为6V和2V，则（ ）
A．电源电压为8V
B．电路中的电流为4A
C．1分钟电动机消耗的电能为120J
D．电动机工作时将机械能转化为电能，若将电阻R换成滑动变阻器，可调节电动机的转速
6．下列说法中，正确的是
A．铅笔芯和橡皮擦都是绝缘体
B．使用测电笔时，手指不能与笔尾金属体接触
C．玻璃棒与丝绸摩擦后，玻璃棒带正电
D．若在某电路中通过两个小灯泡的电流相等，则可以判断两个小灯泡的连接方式一定是串联
7．关于温度、热量和内能，下列说法正确的是
A．物体温度越高，所含的热量越多
B．温度高的物体内能一定大，温度低的物体内能一定小
C．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
D．热传递过程中，能量也可能是从内能小的物体传递给内能大的物体
8．在单缸四冲程内燃机中，需要依靠飞轮的惯性来完成，且有能量转化的冲程是
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
9．古语道：“人要实，火要虚”。此话的意思是说做人要脚踏实地，才能事业有成；可燃物要架空些，才能燃烧更旺。“火要虚”的目的是（ ）
A．增大可燃物与空气的接触面B．提高可燃物的着火点
C．增大可燃物的热值D．增加空气中氧气的含量

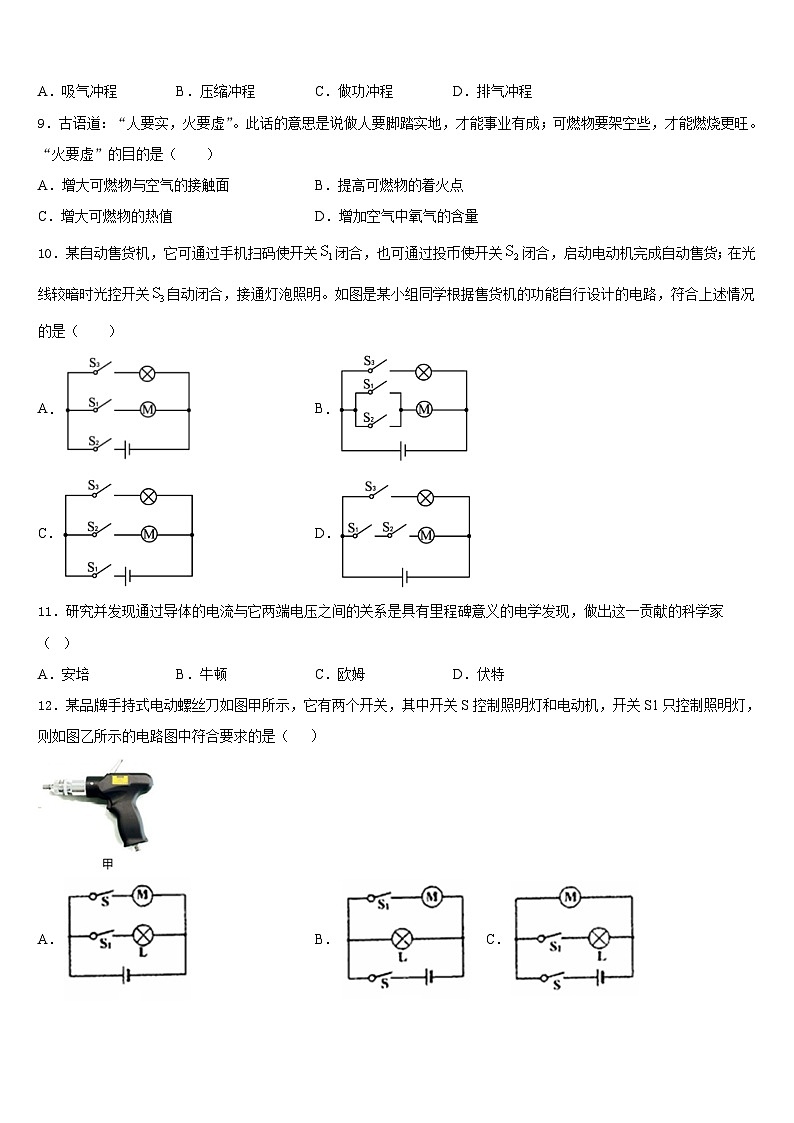

10．某自动售货机，它可通过手机扫码使开关闭合，也可通过投币使开关闭合，启动电动机完成自动售货；在光线较暗时光控开关自动闭合，接通灯泡照明。如图是某小组同学根据售货机的功能自行设计的电路，符合上述情况的是（ ）
A．B．
C．D．
11．研究并发现通过导体的电流与它两端电压之间的关系是具有里程碑意义的电学发现，做出这一贡献的科学家（ ）
A．安培B．牛顿C．欧姆D．伏特
12．某品牌手持式电动螺丝刀如图甲所示，它有两个开关，其中开关S控制照明灯和电动机，开关S1只控制照明灯，则如图乙所示的电路图中符合要求的是（ ）
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．安全警示：有许多重大火灾是因输电线路连接处接触不良造成的，教训十分深刻。这是因为当线路连接处接触不良时，该处的电阻将增大，根据_________（填“欧姆定律”或“焦耳定律”）可知，电流通过该接触处产生的热量_________（填“减少”或“增多”），从而使局部温度升高，以致引发火灾。
14．某同学家的电能表月初的示数是，正常供电30天后，电能表的示数为．则该同学家本月用电_____kW·h，合_____J。
15．小明用两个完全相同的滑轮组装成如图所示滑轮组，把重200N的物体匀速提升2m，所用拉力F为80N，克服绳重与摩擦做功40J，则每个滑轮重________N。
16．如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中,灯泡的亮度__________ （填“变亮”、“变暗”或“不变”），电压表的示数将_________ （填“增大”或“减小”）．
三、实验题（共12分）
17．（4分）为了探究“影响电磁铁磁性强弱的因素”，小明设计了图所示的实验。
（1）实验中，用吸引铁钉的数量来反映磁性的强弱，这种科学研究方法叫_____（选填“控制变量”“转换”或“等效替代”）法。
（2）实验结论：当通过电磁铁的电流相同时，电磁铁的_____越多，磁性越强。
（3）图中乙钉的尖端是_____（选填“N”或“S”）极。
18．（4分）在学校实验室开放时，同学们对于摇发电机非常感兴趣，他们想：发电机产生感应电流大小跟哪些因素有关呢？于是他们开展了探究，如图是他们所用的发电机和实验记录表：
(1)根据表格可知，他们准备研究发电机产生感应电流的大小是否与_____和_____有关。
(2)手摇发电机是利用_____原理来发电的，在发电时将_____能转化为电能。
(3)他们根据小灯泡的亮度来判断电路中感应电流的大小，像这种用能直接观测的量来显示不易直接观测的量的方法叫“转换法”。下列方法属于“转换法”的是_____（填序号）
①根据磁铁吸引大头针的多少来判断磁性的强弱；
②为了研究电流的特点，把电流看成水流。
③为了研究电流和电阻的关系，使电压保持不变。
(4)手摇式发电机线圈内产生的感应电流是_____（选填“交流电”或“直流电”）。
19．（4分）用“伏安法”测未知电阻的阻值：
（1）小明在检查仪器时，发现电流表指针如图甲所示，则小明接下来的操作是__________。
（2）如图乙所示是小明测量定值电阻的实物图（不完整），请用笔画线代替导线，连接成完整电路。要求：滑动变阻器的滑片P向右移动时，电流表示数变小(请勿更改原有导线，导线不能交叉)。
（_____________）
（3）伏安法测电阻的原理是________。连接电路前，开关必须_____，电路接通前，滑动变阻器的滑片P应移至阻值最大端。
（4）小明闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻Rx_____(填“短路”或“断路”)。
（5）小明排除故障后，移动滑动变阻器的滑片，当电流表的示数为0.2A，电压表的示数如丙图所示，则本次实验测得定值电阻Rx是________Ω。
（6）在物理实验中，经常要对物理量进行多次测量。下列实验与本次实验进行多次测量的目的相同的是_______（填字母序号）。
A．用刻度尺测量物理课本的长与宽
B．探究杠杆的平衡条件
C．测量小灯泡的电功率
（7）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U—I图像。小明发现小宇绘制的U－I图像和自己绘制的U－I图像不同，你认为其原因是小宇________。
四、作图题（共16分）
20．（8分）如图甲所示电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：①电压表测小灯泡两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯变亮③在图乙中的方框内画出电路图
21．（8分）如图所示，用笔画线将图中的实物按要求连接。要求：当只闭合S1时，灯发光；当只闭合S2，灯不亮、电铃也不响；当S1、S2都闭合时，灯发光、电铃也响。（导线不得交叉）
（_____）
五、计算题（共22分）
22．（10分）如图甲所示，电源电压保持不变，小灯泡上标有“8V”字样，电流表的量程为0～1.2A，如图乙是小灯泡的电流随电压变化的图像。滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为9Ω，当闭合S和S2、断开S1、滑动变阻器的滑片移到中点时，小灯泡恰好正常发光。求：
（1）电源电压是多少？
（2）闭合S和S1、断开S2，为保证电流表的安全，滑动变阻器的取值范围为多少?
（3）闭合S和S2、断开S1，当滑动变阻器的阻值调到17.5Ω时，这时小灯泡的功率为3.2W，此时电流表的读数为多少?
23．（12分）某保温电热水壶电路如图所示，电源电压恒为220V，S是温控开关，R1、R2为加热电阻。当开关S接a时，电热水壶处于加热状态，此时通过电热水壶的电流是5A；当水烧开时，开关S自动切换到b，电热水壶处于保温状态，此时电热水壶的电功率为165W。忽略温度对电阻阻值的影响。求：
(1)R1的阻值；
(2)在保温状态下，通过电阻R2的电流；
(3)电热水壶在保温状态下工作10min所消耗的电能。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、D
4、C
5、C
6、C
7、D
8、B
9、A
10、B
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、焦耳定律 增多
14、21 7.56107J
15、20
16、不变 减小
三、实验题（共12分）
17、转换 线圈匝数 N
18、线圈转速 线圈转向 电磁感应 机械 ① 交流电
19、对电流表指针进行调零 断开 断路 13 A 电压表接到滑动变阻器两端
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）18V（2）6~20Ω（3）0.8A
23、 (1)44Ω；(2)0.75A；(3)9.9×104J。
实验顺序
线圈转速
线圈转向
小灯泡亮度
1
2
3
