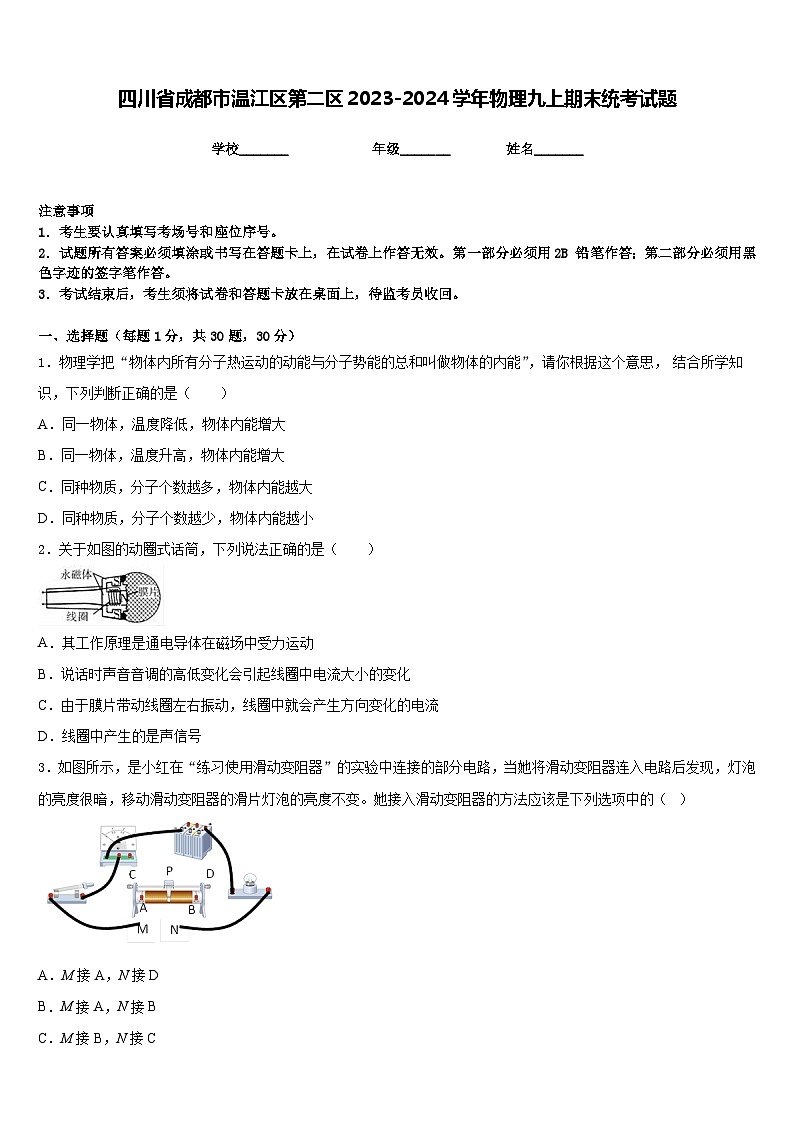

四川省成都市温江区第二区2023-2024学年物理九上期末统考试题含答案

这是一份四川省成都市温江区第二区2023-2024学年物理九上期末统考试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．物理学把“物体内所有分子热运动的动能与分子势能的总和叫做物体的内能”，请你根据这个意思， 结合所学知识，下列判断正确的是（ ）
A．同一物体，温度降低，物体内能增大
B．同一物体，温度升高，物体内能增大
C．同种物质，分子个数越多，物体内能越大
D．同种物质，分子个数越少，物体内能越小
2．关于如图的动圈式话筒，下列说法正确的是（ ）
A．其工作原理是通电导体在磁场中受力运动
B．说话时声音音调的高低变化会引起线圈中电流大小的变化
C．由于膜片带动线圈左右振动，线圈中就会产生方向变化的电流
D．线圈中产生的是声信号
3．如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，当她将滑动变阻器连入电路后发现，灯泡的亮度很暗，移动滑动变阻器的滑片灯泡的亮度不变。她接入滑动变阻器的方法应该是下列选项中的（ ）
A．M接A，N接D
B．M接A，N接B
C．M接B，N接C

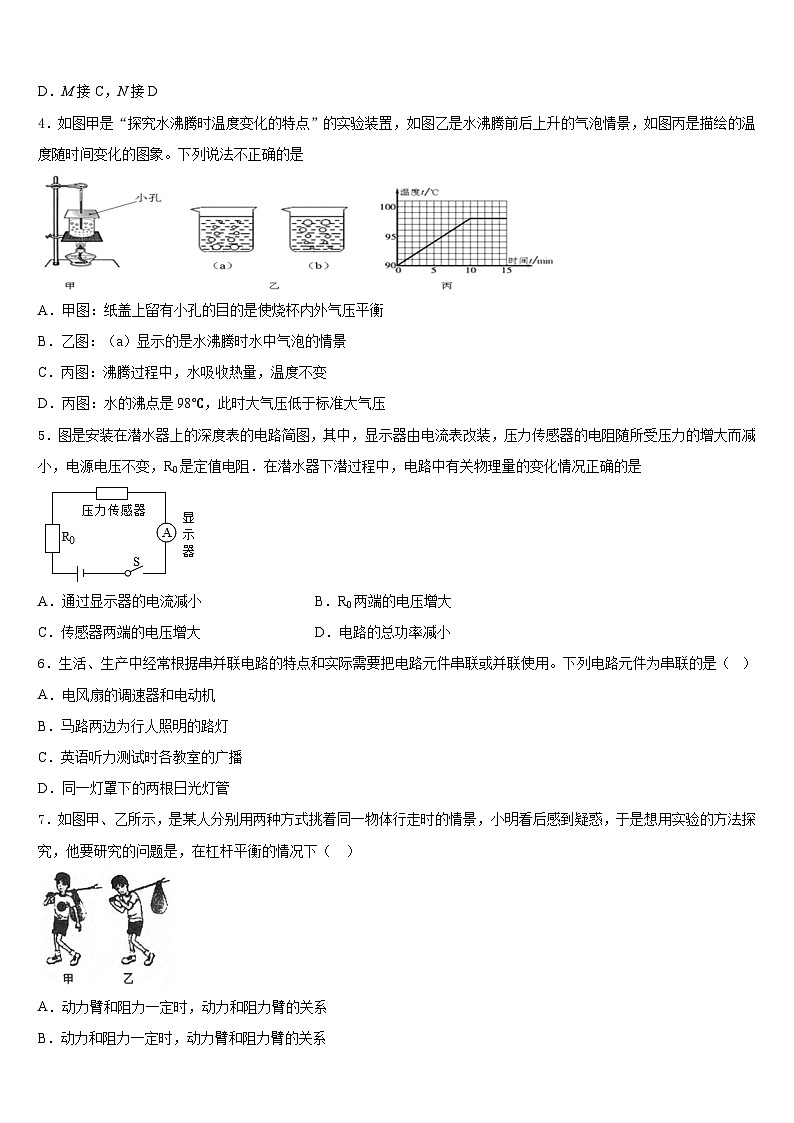

D．M接C，N接D
4．如图甲是“探究水沸腾时温度变化的特点”的实验装置，如图乙是水沸腾前后上升的气泡情景，如图丙是描绘的温度随时间变化的图象。下列说法不正确的是
A．甲图：纸盖上留有小孔的目的是使烧杯内外气压平衡
B．乙图：（a）显示的是水沸腾时水中气泡的情景
C．丙图：沸腾过程中，水吸收热量，温度不变
D．丙图：水的沸点是98℃，此时大气压低于标准大气压
5．图是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变，R0是定值电阻．在潜水器下潜过程中，电路中有关物理量的变化情况正确的是
A．通过显示器的电流减小B．R0两端的电压增大
C．传感器两端的电压增大D．电路的总功率减小
6．生活、生产中经常根据串并联电路的特点和实际需要把电路元件串联或并联使用。下列电路元件为串联的是（ ）
A．电风扇的调速器和电动机
B．马路两边为行人照明的路灯
C．英语听力测试时各教室的广播
D．同一灯罩下的两根日光灯管
7．如图甲、乙所示，是某人分别用两种方式挑着同一物体行走时的情景，小明看后感到疑惑，于是想用实验的方法探究，他要研究的问题是，在杠杆平衡的情况下（ ）
A．动力臂和阻力一定时，动力和阻力臂的关系
B．动力和阻力一定时，动力臂和阻力臂的关系
C．动力和阻力臂一定时，动力臂和阻力的关系
D．动力臂和阻力臂一定时，动力和阻力的关系

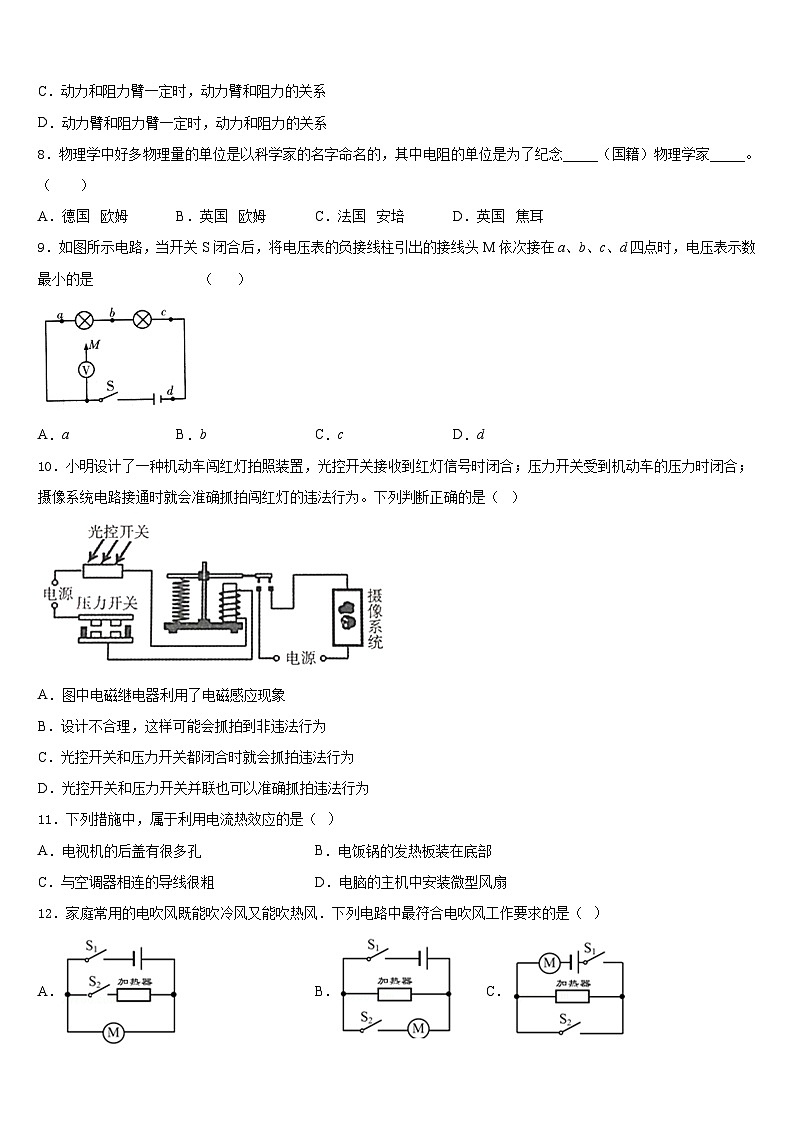

8．物理学中好多物理量的单位是以科学家的名字命名的，其中电阻的单位是为了纪念_____（国籍）物理学家_____。（ ）
A．德国 欧姆B．英国 欧姆C．法国 安培D．英国 焦耳
9．如图所示电路，当开关S闭合后，将电压表的负接线柱引出的接线头M依次接在a、b、c、d四点时，电压表示数最小的是 （ ）
A．aB．bC．cD．d
10．小明设计了一种机动车闯红灯拍照装置，光控开关接收到红灯信号时闭合；压力开关受到机动车的压力时闭合；摄像系统电路接通时就会准确抓拍闯红灯的违法行为。下列判断正确的是（ ）
A．图中电磁继电器利用了电磁感应现象
B．设计不合理，这样可能会抓拍到非违法行为
C．光控开关和压力开关都闭合时就会抓拍违法行为
D．光控开关和压力开关并联也可以准确抓拍违法行为
11．下列措施中，属于利用电流热效应的是（ ）
A．电视机的后盖有很多孔B．电饭锅的发热板装在底部
C．与空调器相连的导线很粗D．电脑的主机中安装微型风扇
12．家庭常用的电吹风既能吹冷风又能吹热风．下列电路中最符合电吹风工作要求的是（ ）
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13． “卡路里”简称“卡”，是热量的另一个单位，现在仍被广泛使用在营养计量中．“卡”是这样规定的：1卡等于在一标准大气压下，1g水温度升高1℃吸收的热量．那么1卡等于_____焦耳．[已知]
14．如图所示，用酒精灯给细铁丝制的线圈加热，电流表的示数会变小，表明导体的电阻在变___，可见导体的电阻与_______有关。
15．如图所示的电路，灯L1和L2是________联，如果电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是_______V。
16． “汽车不但要吃油，有时也要喝水”，用水冷却发动机是因为水的_____大，在发动机开始工作后一段时间内，水箱中水的内能会_____（填“增加”或“减少”），这是通过_____方式来改变内能的。
三、实验题（共12分）
17．（4分） “用电流表测电流”实验中，应将电流表_________（选填“串联”或“并联”）连接在电路中。若在实验过程中，出现电流表指针如图(a)所示，存在的问题是__________ ；若在实验过程中，出现电流表指针如图 (b)所示，接下来的操作是_____________。
18．（4分）小强利用如图所示装置进行“探究什么情况下磁可以生电”的实验探究，得到如下实验记录。分析表中的记录可知：
(1)实验中，通过观察______来判断电路中是否有感应电流。
(2)导体在磁场中产生电流的条件：一是电路必须是______（该结论是分析比较实验序号3、5得出的）；二是导体在磁场中做切割磁感线运动（该结论是分析比较实验序号______得出的）。
(3)分析第3、4两次实验记录，说明感应电流的方向与______有关。
19．（4分）如图所示是探究影响导体电阻大小因素的实验电路，下表给出了可供选择的几种导体，分别用A、B、C、D四个字母代表．问：
（1）实验中，通过观察电流表的示数可以判断导体的_____ 大小，小灯泡在电路中的主要作用是________________.
（2）通过对___和_____导体进行实验，可探究电阻的大小与长度的关系．
（3）分别将A和C两导体接入电路进行实验，发现接入C导体时，电流表的示数比接入A导体时更大，说明导体的电阻与导体的___________ 有关．
（4）若把A、B两导体首尾相连后再接入电路M、N两端，会发现电流表示数变得更小，说明两导体串联后的电阻将________（选填“变大”“变小”或“不变”）．
（5）生活中，通常选用铜芯线、铝芯线作为输电线，而不选择铁芯线，是因为导体的电阻还与导体的__________有关．
四、作图题（共16分）
20．（8分）如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：①电压表测小灯泡两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯泡变亮。
21．（8分）如图所示．闭合开关，条形磁铁静止，滑动变阻器滑片P从左往右滑动的过程中，弹簧将伸长，请在图中画出电磁铁的线圈．
（_______）
五、计算题（共22分）
22．（10分）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。如图是某品牌养生壶简化电路图。它有加热和保温两种工作状态（由机内温控开关S0自动控制），阅读该说明书可知：壶容积1L，额定电压220V，加热时的功率1000W，保温时的功率40W。求：
（1）养生壶处于保温状态时温控开关S0应处于什么状态？
（2）R1和R2的电阻值各是多大？
（3）养生壶正常工作时加热效率为80%，若将装满壶的水从20℃加热至100℃，需要多长时间？（忽略温度对电阻的影响，c水＝4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3）
23．（12分）如图所示，电源电压恒定，小灯泡标有“6V 3W”的字样。当开关S1闭合，S2断开时，小灯泡正常发光。当开关S1、S2都闭合时，电流表示数为0.6A。忽略温度对灯丝电阻的影响，请通过计算回答：
（1）小灯泡正常发光时的电流是多大？
（2）电阻R的阻值为多大？
（3）小灯泡正常工作10min电路消耗的电能多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、B
4、B
5、B
6、A
7、A
8、A
9、A
10、C
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、4.2
14、大 温度
15、串 1.6
16、比热容 增加 热传递
三、实验题（共12分）
17、串联 电流表的正负接线柱接反了 断开开关，换用0～3A的量程进行测量
18、灵敏电流计的指针是否偏转 闭合的 2、3(或2、4) 导体切割磁线的方向
19、电阻（值） 保护电路 A B 横截面积 变大 材料
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)S0应处于断开状态；(2)48.4Ω、1161.6Ω；(3)420s。
23、 (1)0.5A；(2)60Ω；(3)1800J。
实验序号
磁极位置
开关情况
导体运动情况
电流计指针偏转情况
1
上N下S
闭合
不运动
不偏转
2
上N下S
闭合
上、下运动
不偏转
3
上N下S
闭合
水平向右运动
向右偏转
4
上N下S
闭合
水平向左运动
向左偏转
5
上N下S
断开
水平向右运动
不偏转
6
上S下N
闭合
水平向左运动
向右偏转
