四川省眉山市仁寿县2023-2024学年物理九年级第一学期期末统考模拟试题含答案

这是一份四川省眉山市仁寿县2023-2024学年物理九年级第一学期期末统考模拟试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，如图所示，电源电压保持不变等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）

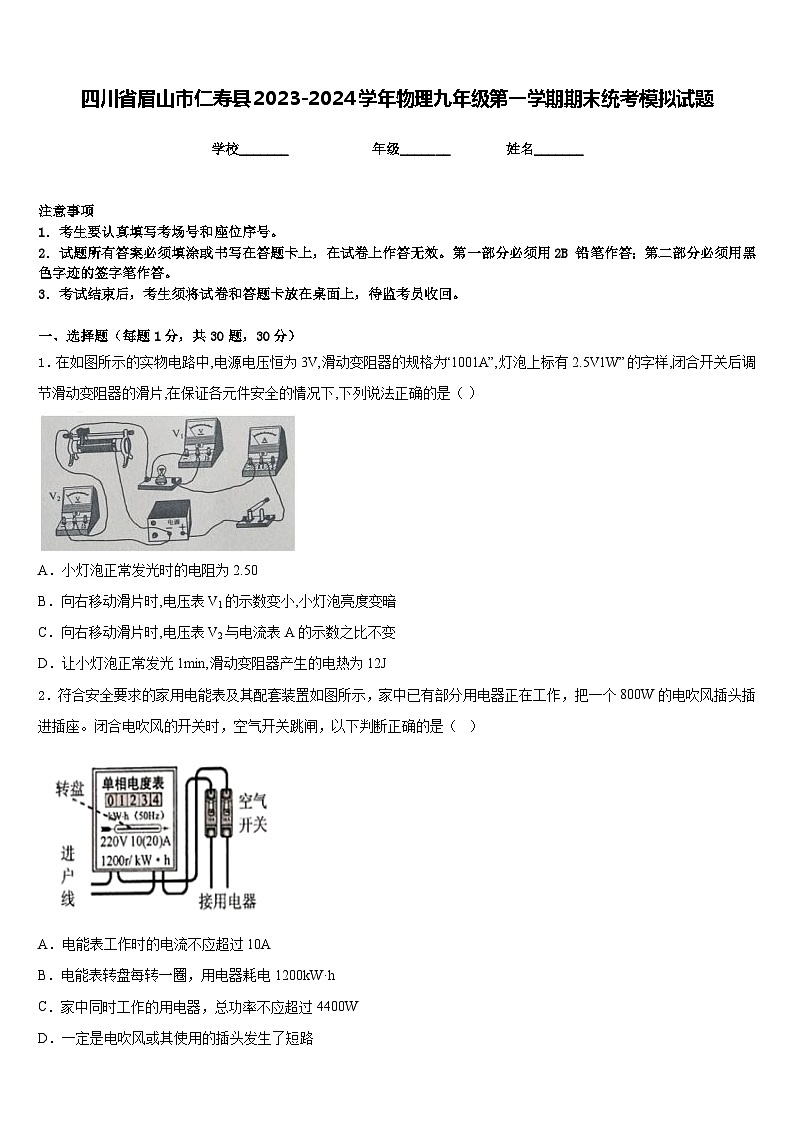

1．在如图所示的实物电路中,电源电压恒为3V,滑动变阻器的规格为“1001A”,灯泡上标有2.5V1W”的字样,闭合开关后调节滑动变阻器的滑片,在保证各元件安全的情况下,下列说法正确的是（ ）
A．小灯泡正常发光时的电阻为2.50
B．向右移动滑片时,电压表V1的示数变小,小灯泡亮度变暗
C．向右移动滑片时,电压表V2与电流表A的示数之比不变
D．让小灯泡正常发光1min,滑动变阻器产生的电热为12J
2．符合安全要求的家用电能表及其配套装置如图所示，家中已有部分用电器正在工作，把一个800W的电吹风插头插进插座。闭合电吹风的开关时，空气开关跳闸，以下判断正确的是（ ）
A．电能表工作时的电流不应超过10A
B．电能表转盘每转一圈，用电器耗电1200kW·h
C．家中同时工作的用电器，总功率不应超过4400W
D．一定是电吹风或其使用的插头发生了短路

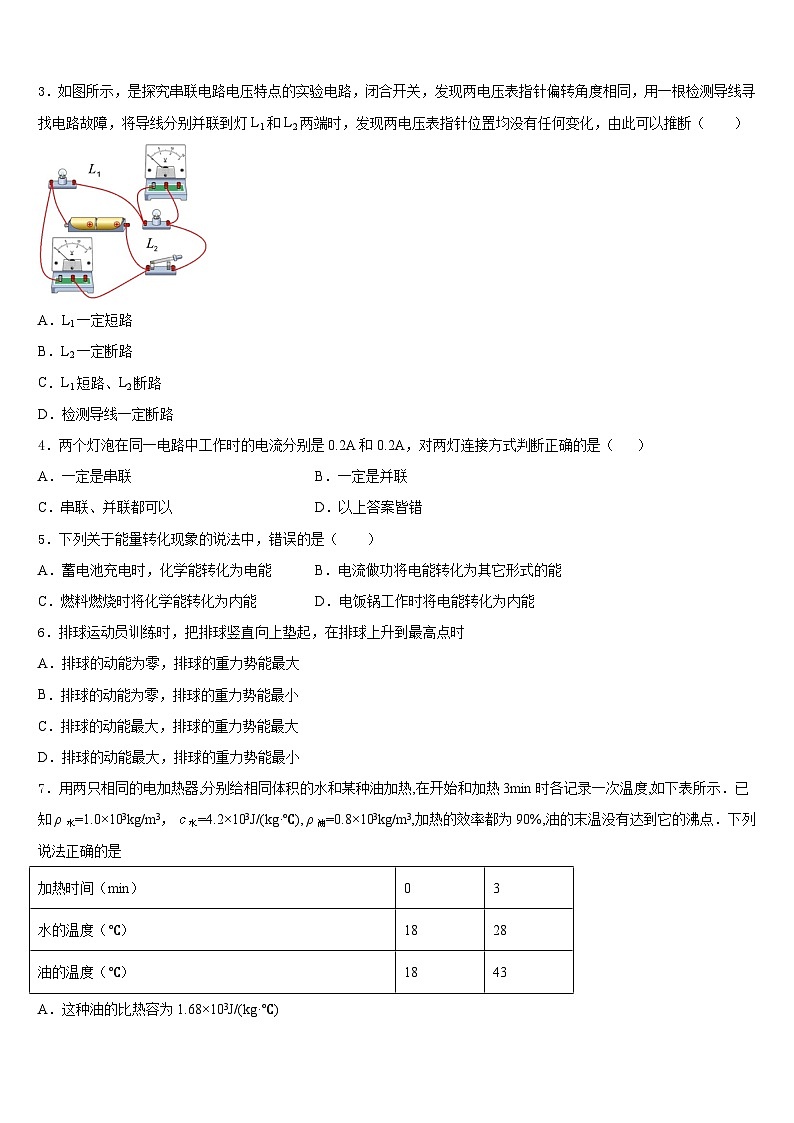

3．如图所示，是探究串联电路电压特点的实验电路，闭合开关，发现两电压表指针偏转角度相同，用一根检测导线寻找电路故障，将导线分别并联到灯L1和L2两端时，发现两电压表指针位置均没有任何变化，由此可以推断（ ）
A．L1一定短路
B．L2一定断路
C．L1短路、L2断路
D．检测导线一定断路
4．两个灯泡在同一电路中工作时的电流分别是0.2A和0.2A，对两灯连接方式判断正确的是（ ）
A．一定是串联B．一定是并联
C．串联、并联都可以D．以上答案皆错
5．下列关于能量转化现象的说法中，错误的是（ ）
A．蓄电池充电时，化学能转化为电能B．电流做功将电能转化为其它形式的能
C．燃料燃烧时将化学能转化为内能D．电饭锅工作时将电能转化为内能
6．排球运动员训练时，把排球竖直向上垫起，在排球上升到最高点时
A．排球的动能为零，排球的重力势能最大
B．排球的动能为零，排球的重力势能最小
C．排球的动能最大，排球的重力势能最大
D．排球的动能最大，排球的重力势能最小
7．用两只相同的电加热器,分别给相同体积的水和某种油加热,在开始和加热3min时各记录一次温度,如下表所示．已知ρ水=1.0×103kg/m3，ｃ水=4.2×103J/(kg·℃), ρ油=0.8×103kg/m3,加热的效率都为90%,油的末温没有达到它的沸点．下列说法正确的是
A．这种油的比热容为1.68×103J/(kg·℃)
B．这种油的比热容为2.1×103J/(kg·℃)
C．因为这种油的密度比水小，所以它的比热容比水小
D．加热效率没有达到100%，是因为电加热器没有把电能全部转化为内能
8．下列现象发生的过程中，吸收热量的一组是
（1）春天，冰雪融化汇成溪流 （2）夏天，从冰箱里拿出来的饮料罐“出汗”
（3）秋天，清晨的雾在太阳出来后散去 （4）冬天，室外地面上出现了霜
A．（1）（2）B．（1）（3）C．（2）（4）D．（3）（4）

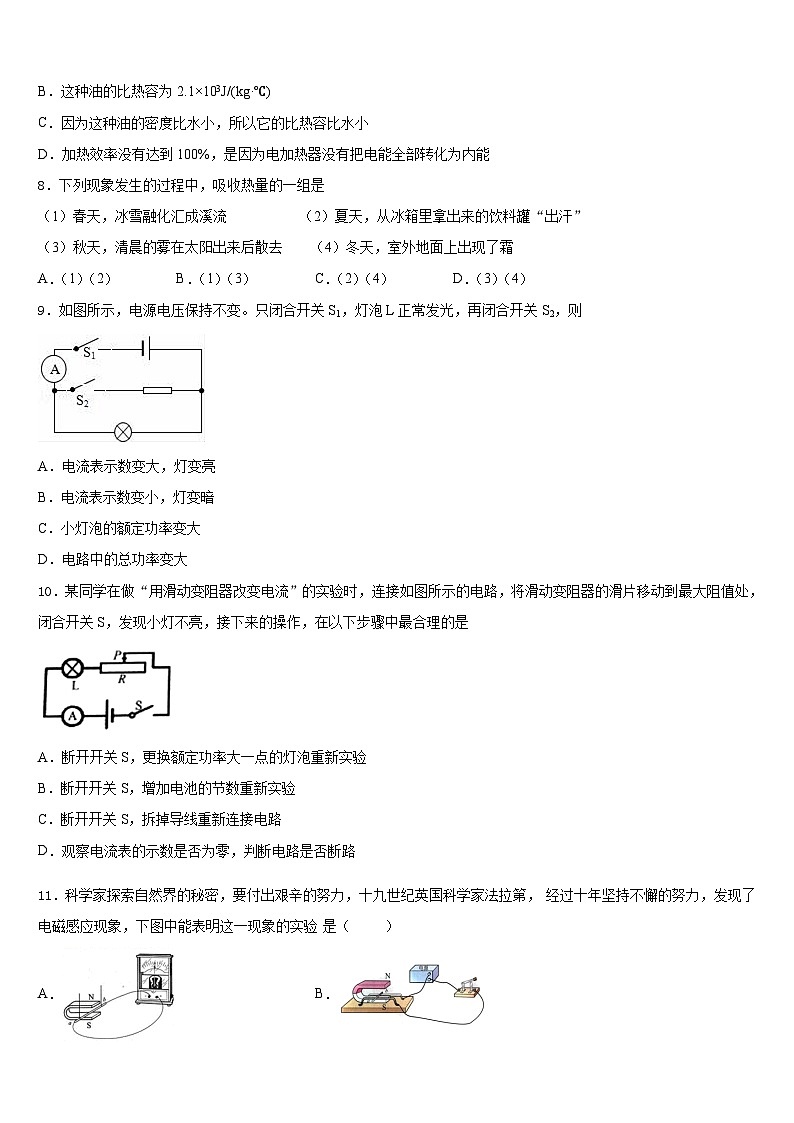

9．如图所示，电源电压保持不变。只闭合开关S1，灯泡L正常发光，再闭合开关S2，则
A．电流表示数变大，灯变亮
B．电流表示数变小，灯变暗
C．小灯泡的额定功率变大
D．电路中的总功率变大
10．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是
A．断开开关S，更换额定功率大一点的灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
11．科学家探索自然界的秘密，要付出艰辛的努力，十九世纪英国科学家法拉第， 经过十年坚持不懈的努力，发现了电磁感应现象，下图中能表明这一现象的实验 是（ ）
A．B．
C．D．
12．如图所示的电路中，电源电压不变，只闭合开关S1时，电压表V1与V2的示数之比为3：2，只闭合开关S2时，电压表V1与V2的示数之比为5：3，则R1与R2的电阻之比为（ ）
A．4：3B．2：3C．3：5D．5：3
二、填空题（每题5分，共4题，20分）
13．电子式电能表已开始走进千家万户．如图是某电子式电能表的表盘，则该电能表的示数是________kW·h，它并联在家庭电路中正常工作电压是________V．
14．科学家设想利用天基激光清理太空垃圾，用大功率激光迎面照射太空垃圾，使其前表面金属温度________，直接________（填物态变化名称）成气体向前喷射出，从而减速变轨，坠入大气层烧毁。
15．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则B中_____（“正”或“负”）电荷通过金属棒流向A，B带_____（“正”或“负”）电。
16． “弓开如满月，箭去似流星”用来形容射箭运动员拉弓放箭的情形，那么在这个过程中，弓的弹性势能转化为箭的_______能，同时也说明了物体弹性势能大小与物体的_______有关。
三、实验题（共12分）
17．（4分）如图甲所示，某同学在两只相同的烧杯里装入水和食用油，比较它们吸热的情况．
（1）为了便于比较，实验中要求在两烧杯中放入_____的电加热器．
（2）实验结果表明：不同物质，在_____、_____时，吸收的热量不同、
（3）图乙是该同学根据实验数据绘制的图象，则a物质是_____，其比热容是_____ J/（kg•℃）．
18．（4分）老师带领同学们上实验课：探究电流跟电阻的关系，已知电源电压为4.5V且保持不变，滑动变阻器（40Ω1A）、以及符合实验要求的电表、开关和导线。如图（甲）是没有连接完整的电路。
（1）请将图甲所示的实物电路连接完整，要求滑片向右移动，电流表示数变大。
（______）
（2）小亮同学连好电路后闭合开关，移动滑动变阻器滑片，电流表无示数，电压表有示数，则故障可能是_____（写出一种即可）。
（3）小亮同学排除故障后闭合开关，移动滑动变阻器滑片P，同时，眼睛应注视_____。
A．电压表示数 B．电流表示数 C．滑动变阻器滑片
（4）小亮完成探究电流与电阻的关系，画出一个I﹣R图象，当实验进入5Ω电阻完成实验后换用15Ω的电阻时滑动变阻器的滑片P应向_____移动滑片，使电压表示数仍然为_____伏。
（5）由图象乙可以得出结论_____。
（6）小亮多次改变R的阻值并记录各次电流表的示数，为了能够完成实验更换的电阻，阻值不能大于_____Ω。
（7）小亮想测量一个额定电压为3.8伏的小灯泡的额定功率，发现电压表的0﹣15V量程坏了0﹣3V完好，聪明的小亮还是利用了图中甲的器材完成了实验，他将电压表并联在滑动变阻器的两端，当电压表示数为___V时小灯泡正常发光，此时电流表示数为如图丙时，则灯泡的额定功率为_____W。
（8）在做（7）实验时，如果连好电路的最后一根导线检查无误后，闭合开关发现小灯泡不亮，小亮接下来应该_____。
19．（4分）在“测量小灯泡的电功率”的实验中，所用电源电压恒为3V，小灯泡上标有“2.5V”字样。
（1）请用笔画线代替导线，将图中的实物电路图连接完整__。

（2）在连接电路时，开关始终是________（填“断开”或“闭合”）的，在闭合开关前，应将滑动变阻器的滑片移到最________（填“右”或“左”）端。
（3）闭合开关后进行了4次实验，并将有关数据和现象记录在题目的表格中，第1次实验小灯泡不亮的原因是灯泡实际功率________（填“太大”或“太小”）。
（4）分析上表中数据可知该小灯泡的额定功率为________W，实验得出的结论是：小灯泡的实际功率越________，灯泡越亮。
四、作图题（共16分）
20．（8分）如图，L1、L2、L3的电阻分别为10Ω、10Ω、20Ω，要使各灯两端电压相等，请在图上○内标出电流表、电压表的符号。
（____）
21．（8分）如图所示，请用笔画代替导线，将图中元件接入家庭电路中，要求：
①同时闭合声控开关和光控开关电灯才能亮；
②三孔插座单独接入．
五、计算题（共22分）
22．（10分）如图所示，电源电压保持不变，电阻R1的阻值为30欧。闭合电键S，电流表A1的示数为0.2安，电流表A2的示数为0.3安。求：
（1）电源电压。
（2）电路的总电阻。
23．（12分）下图是实验中学物理课外活动小组自制的电热暖手器的电路原理图．电源电压恒为8V,S为单刀三掷开关,发热体的电阻分别是R1=2Ω,R2=1Ω,R3=5Ω,问:
（1）该电热暖手器工作时的最小电流是多少?
（2）该电热暖手器消耗的最大功率是多少?
（3）当开关调至“2”挡位置时在1min时间内最多可产生多少焦耳的热量?
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、D
4、C
5、A
6、A
7、B
8、B
9、D
10、D
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、7624.1 220
14、升高（增大） 升华
15、负 正
16、动 弹性形变的大小
三、实验题（共12分）
17、（1）规格相同（2）质量相同 升高温度相同（3）食用油 2.1×103J／kg・℃
18、 电阻断路 A 左 2.5 在电压不变时，通过电阻的电流与电阻大小成反比 50 0.7 0.76 减小滑动变阻器连入电路中的电阻，观察灯的发光情况
19、 断开 左 小 0.75 大
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）6伏；（2）12欧
23、1A 32W 426.7J
加热时间（min）
0
3
水的温度（℃）
18
28
油的温度（℃）
18
43
次数
电压U/V
电流I/A
实际电功率P/W
发光情况
1
0.5
0.10
0.06
不亮
2
1.5
0.20
0.30
偏亮
3
2.5
0.30
正常
4
2.8
0.32
0.90
更亮
