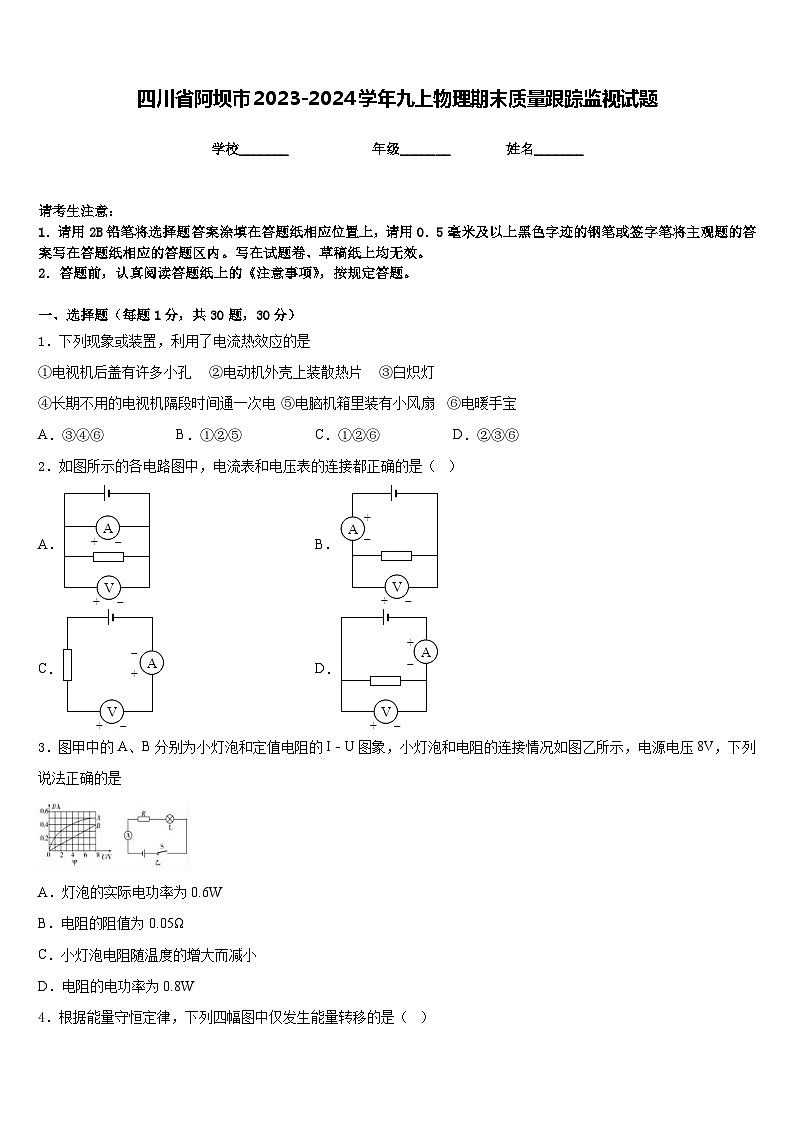

四川省阿坝市2023-2024学年九上物理期末质量跟踪监视试题含答案

这是一份四川省阿坝市2023-2024学年九上物理期末质量跟踪监视试题含答案，共9页。试卷主要包含了下列利用电流热效应工作的用电器，如图，用酒精灯给试管中的水加热等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．下列现象或装置，利用了电流热效应的是
①电视机后盖有许多小孔 ②电动机外壳上装散热片 ③白炽灯
④长期不用的电视机隔段时间通一次电 ⑤电脑机箱里装有小风扇 ⑥电暖手宝
A．③④⑥B．①②⑤C．①②⑥D．②③⑥
2．如图所示的各电路图中，电流表和电压表的连接都正确的是（ ）
A．B．
C．D．
3．图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是
A．灯泡的实际电功率为0.6W
B．电阻的阻值为0.05Ω
C．小灯泡电阻随温度的增大而减小
D．电阻的电功率为0.8W

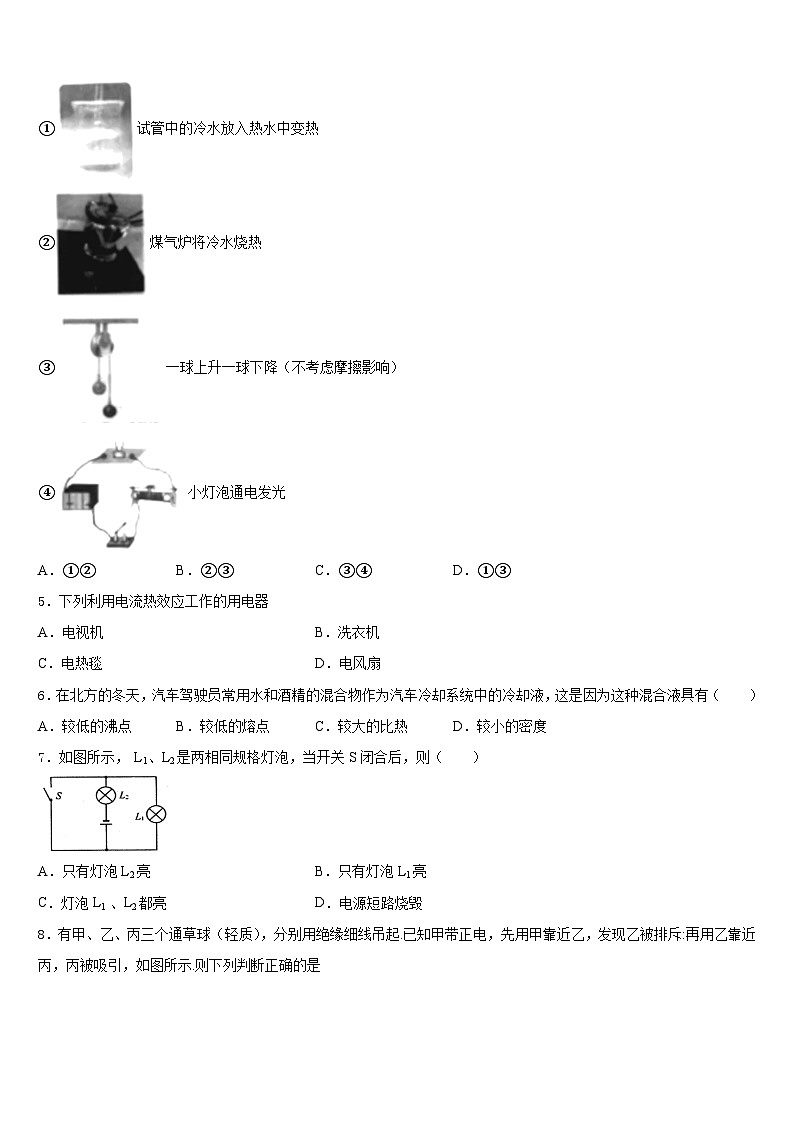

4．根据能量守恒定律，下列四幅图中仅发生能量转移的是（ ）
①试管中的冷水放入热水中变热
②煤气炉将冷水烧热
③一球上升一球下降（不考虑摩擦影响）
④小灯泡通电发光
A．①②B．②③C．③④D．①③
5．下列利用电流热效应工作的用电器
A．电视机B．洗衣机
C．电热毯D．电风扇
6．在北方的冬天，汽车驾驶员常用水和酒精的混合物作为汽车冷却系统中的冷却液，这是因为这种混合液具有（ ）
A．较低的沸点B．较低的熔点C．较大的比热D．较小的密度
7．如图所示， L1、L2是两相同规格灯泡，当开关S闭合后，则（ ）
A．只有灯泡L2亮B．只有灯泡L1亮
C．灯泡L1 、L2都亮D．电源短路烧毁

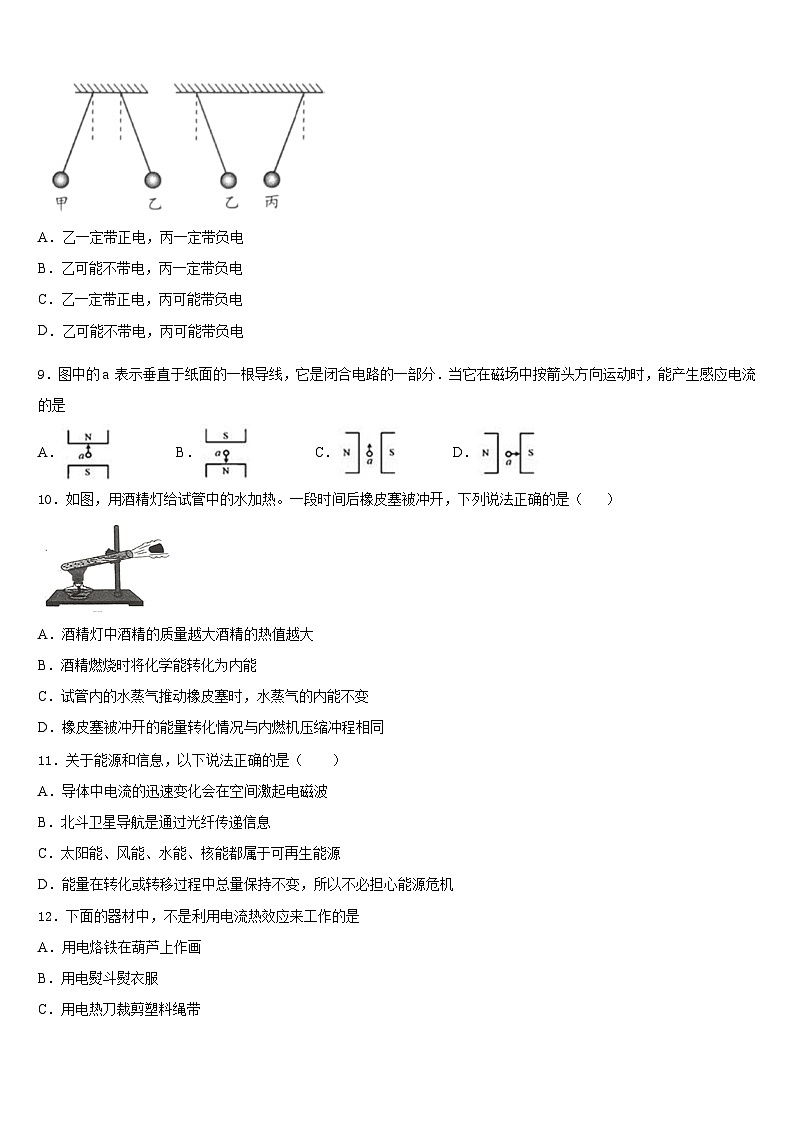

8．有甲、乙、丙三个通草球（轻质），分别用绝缘细线吊起.已知甲带正电，先用甲靠近乙，发现乙被排斥:再用乙靠近丙，丙被吸引，如图所示.则下列判断正确的是
A．乙一定带正电，丙一定带负电
B．乙可能不带电，丙一定带负电
C．乙一定带正电，丙可能带负电
D．乙可能不带电，丙可能带负电
9．图中的a 表示垂直于纸面的一根导线，它是闭合电路的一部分．当它在磁场中按箭头方向运动时，能产生感应电流的是
A．B．C．D．
10．如图，用酒精灯给试管中的水加热。一段时间后橡皮塞被冲开，下列说法正确的是（ ）
A．酒精灯中酒精的质量越大酒精的热值越大
B．酒精燃烧时将化学能转化为内能
C．试管内的水蒸气推动橡皮塞时，水蒸气的内能不变
D．橡皮塞被冲开的能量转化情况与内燃机压缩冲程相同
11．关于能源和信息，以下说法正确的是（ ）
A．导体中电流的迅速变化会在空间激起电磁波
B．北斗卫星导航是通过光纤传递信息
C．太阳能、风能、水能、核能都属于可再生能源
D．能量在转化或转移过程中总量保持不变，所以不必担心能源危机
12．下面的器材中，不是利用电流热效应来工作的是
A．用电烙铁在葫芦上作画
B．用电熨斗熨衣服
C．用电热刀裁剪塑料绳带
D．用电吹风吹去暖气片上难以够着的灰尘
二、填空题（每题5分，共4题，20分）
13．如图甲是小灯泡的I﹣U图象。将此灯泡L与滑动变阻器R串联在电压为6V的电路中（如图乙）。闭合开关，移动滑片P，当小灯泡的功率为0.4W时，电流表的示数为_______A，滑动变阻器R接入电路中的电阻为_______Ω。
14．A、B是长度相同、材料相同的电阻线，且A细B粗，则电阻较小的是________．若将A、B串联后接入电路，则________两端的电压较大．（选填“A”或“B”）
15．如图所示，电源电压为6V，电阻R1的阻值为8Ω。闭合开关后，电流表的示数为0.9A，则通过电阻R1的电流为_____A，R2的电功率为______W。
16．将定值电阻R0和光敏电阻R1、电流表、电压表连成电路，接在10V的电源上，光敏电阻阻值随光强变化关系如下表：[“光强”表示光强弱程度的物理量，符号为E，单位坎德拉（cd）]
若电压表的示数增大，表明光强在____，电流表的示数将____(选填“增大”、“减小”或“不变”)。分析表中数据可知光强E=1.25cd时，光敏电阻的阻值R1=____Ω，此时电流表的示数为0.5A，则通电1分钟定值电阻R0上产生的热量为____J。
三、实验题（共12分）
17．（4分）某实验小组测一滑轮组机械效率的数据如下表：
(1)请你在图中画出本实验中滑轮的绕绳方法.
（_______）
(2)用同一滑轮组提升不同重物至同一高度：克服动滑轮的重所做的额外功______（选填“相同”或“不同”）；提升的物重增加时，克服摩擦和绳重所做的额外功变_________，滑轮组的机械效率变______.
(3)多次改变提升的物重测量滑轮组的机械效率，目的是为了_________
A．减小摩擦
B．多次测量取平均值减小误差
C．获得多组数据归纳出物理规律
(4)由本实验_________（选填“能”或“不能”）推断：任何机械的机械效率跟物重均有关.
18．（4分）小明同学在“测量小灯泡的电功率”实验中，电源电压为6V保持不变，所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω。
(1)用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮（______）。
(2)闭合开关S前，应将滑动变阻器的滑片P移到阻值最大端。闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是______（填序号）
A．检查开关是否闭合
B．检查电压表是否断路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
D．更换小灯泡
(3)慢慢移动滑动变阻器的滑片P，眼睛注视电压表的示数为2.5V时，读出电流表的示数，并做好数据记录。图乙的U-I图像是根据多组实验数据绘制而成，根据图像可得小灯泡的额定功率为______W。
19．（4分）如图所示，在探究“通电螺线管外部磁场”的实验中：
(1)甲图中小明改变通电螺线管中的电流方向，发现小磁针指向转动180°，南北极发生了对调，由此可知：通电螺线管外部的磁场方向与螺线管中________方向有关；
(2)小明继续探究，并按图乙连接电路，他先将开关S接a，观察电流表的示数及吸引大头针的数目；再将开关S从a换到b，调节变阻器的滑片P，再次观察电流表的示数及吸引大头针的数目，此时调节滑动变阻器是为了控制两次实验的________不变，来探究通电螺线管磁性强弱与________关系。
四、作图题（共16分）
20．（8分）如图中画出使用该滑轮组时最省力的绕法．
21．（8分）在图中，重力为10牛的物体静止在水平地面上，用力的图示法画出地面受到的压力．
（_____）
五、计算题（共22分）
22．（10分）水平地面上放着重为200N的物块.现用斜面将其由底端匀速拉到顶端，如图所示.已知平行于斜面的拉力为120N，物体移动的距离2m，升高lm.求:
（1）斜面的机械效率；
（2）此过程所做的额外功；
（3）物块沿斜面向上滑动时所受的摩擦力大小。
23．（12分）汽车智能后视镜具有防雾、除露、化霜功能，车主可通过旋钮开关实现功能切换进行防雾、除露、化霜。如图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为，防雾、除露、化霜所需加热功率依次增大。
(1)开关旋至“1”档，开启的是什么功能？说明理由。
(2)开启化霜功能工作时消耗的电功率是多少？
(3)已知后视镜玻璃的质量为100g，玻璃的比热容为，加热器电阻产生的热量的50%被玻璃吸收，化霜功能开启1分钟玻璃的温度能升高多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、A
4、D
5、C
6、B
7、A
8、C
9、C
10、B
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、0.2 20
14、B A
15、0.75 0.9
16、减小 减小 12 120
三、实验题（共12分）
17、（1）如图所示；
（2）相同；大；大；（3）C；（4）不能．
18、 C 0.5
19、电流 电流（或电流大小） 线圈匝数（或匝数）
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）83.3% （2）40J （3） 20N
23、 (1)见解析；(2)20W；(3)
实验次数
动滑轮重G动/N
钩码重G物/N
钩码上升高度h物/m
直接将钩码举高做的功W有用/J
动力F动/N
动力作用点移动距离S动/m
使用滑轮组动力做的功W总/J
滑轮组的机械效率η
1
0.53
1
0.1
0.1
0.7
0.3
0.21
47.6%
2
2
0.1
0.2
1.1
0.3
0.33
60.6%
3
4
0.1
0.4
2
0.3
0.6
66.7%
