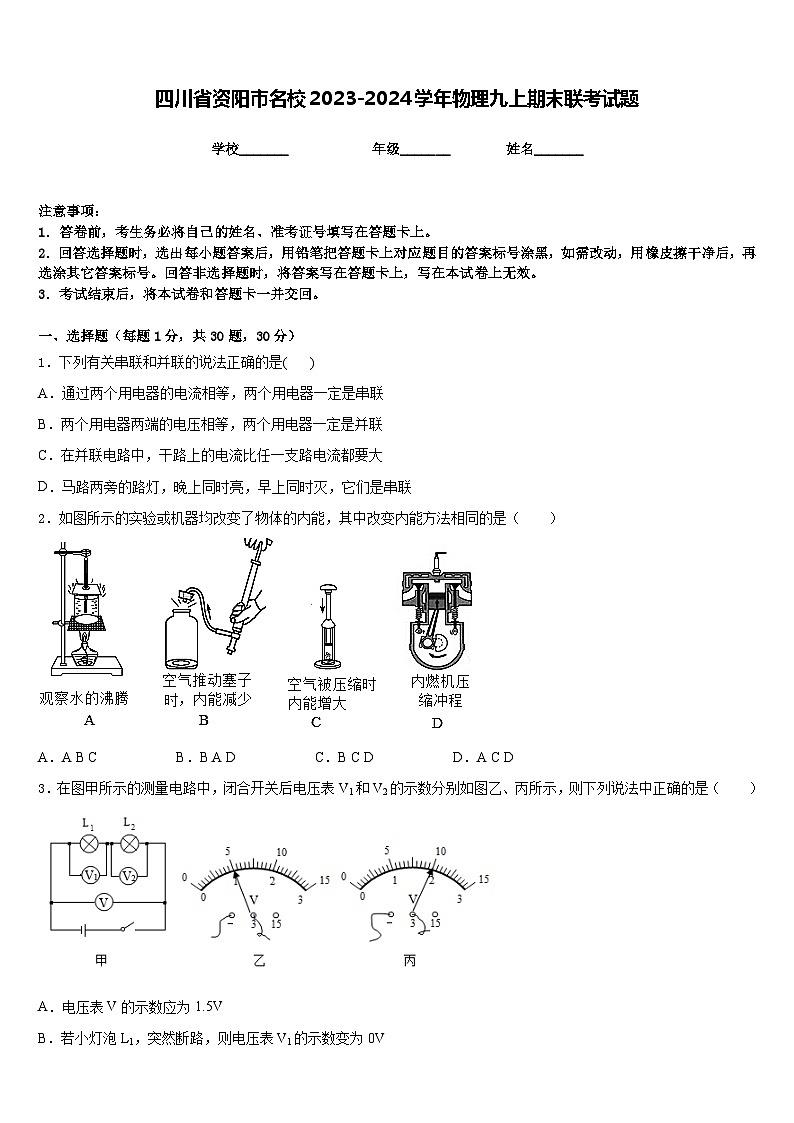

四川省资阳市名校2023-2024学年物理九上期末联考试题含答案

这是一份四川省资阳市名校2023-2024学年物理九上期末联考试题含答案，共8页。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列有关串联和并联的说法正确的是( )
A．通过两个用电器的电流相等，两个用电器一定是串联
B．两个用电器两端的电压相等，两个用电器一定是并联
C．在并联电路中，干路上的电流比任一支路电流都要大
D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联
2．如图所示的实验或机器均改变了物体的内能，其中改变内能方法相同的是（ ）
A．A B CB．B A DC．B C DD．A C D
3．在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是（ ）
A．电压表V的示数应为1.5V
B．若小灯泡L1，突然断路，则电压表V1的示数变为0V

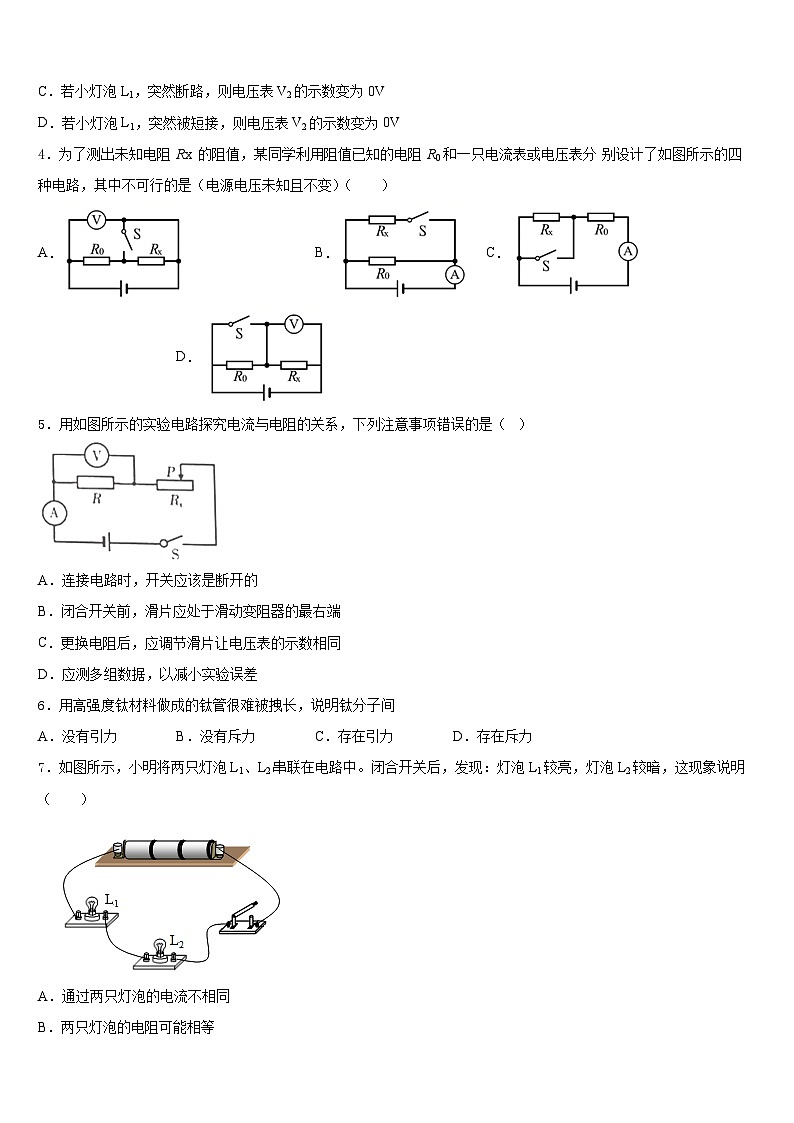

C．若小灯泡L1，突然断路，则电压表V2的示数变为0V
D．若小灯泡L1，突然被短接，则电压表V2的示数变为0V
4．为了测出未知电阻 Rx 的阻值，某同学利用阻值已知的电阻 R0和一只电流表或电压表分 别设计了如图所示的四种电路，其中不可行的是（电源电压未知且不变）（ ）
A．B．C．D．
5．用如图所示的实验电路探究电流与电阻的关系，下列注意事项错误的是（ ）
A．连接电路时，开关应该是断开的
B．闭合开关前，滑片应处于滑动变阻器的最右端
C．更换电阻后，应调节滑片让电压表的示数相同
D．应测多组数据，以减小实验误差
6．用高强度钛材料做成的钛管很难被拽长，说明钛分子间
A．没有引力B．没有斥力C．存在引力D．存在斥力
7．如图所示，小明将两只灯泡L1、L2串联在电路中。闭合开关后，发现：灯泡L1较亮，灯泡L2较暗，这现象说明（ ）
A．通过两只灯泡的电流不相同
B．两只灯泡的电阻可能相等
C．两只灯泡的额定功率一定不相同
D．两只灯泡两端的电压一定不相同

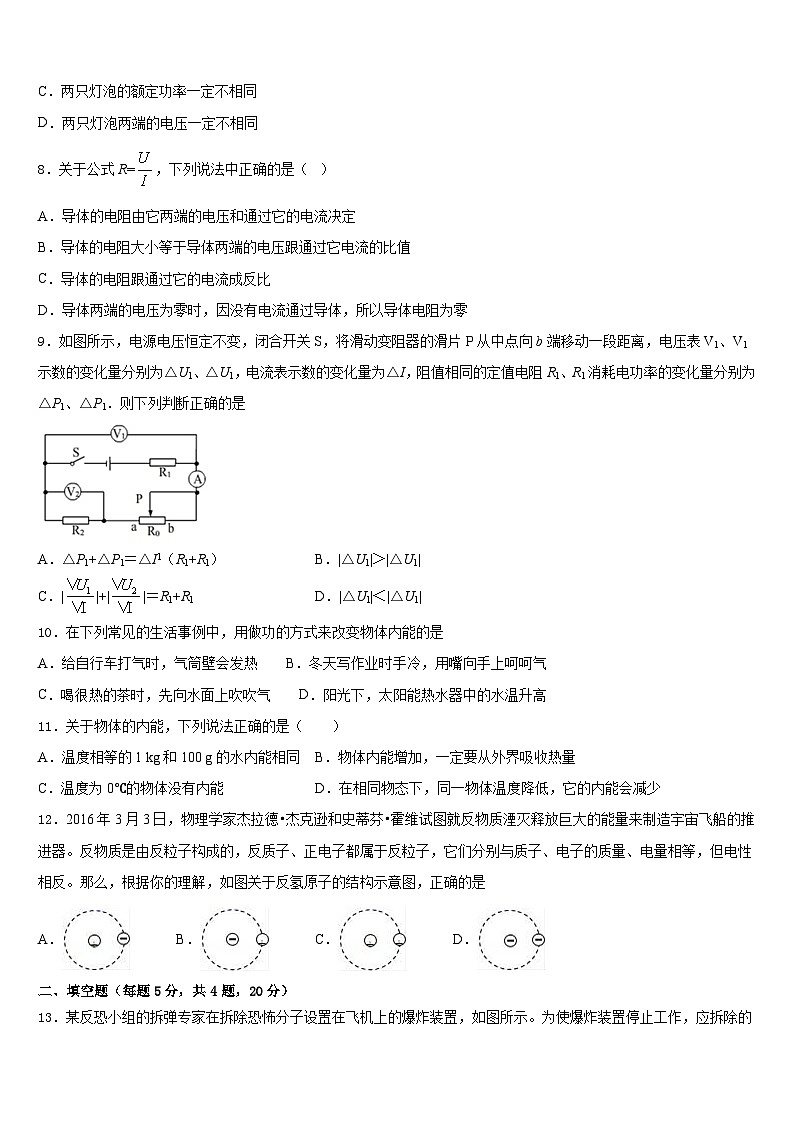

8．关于公式R=，下列说法中正确的是（ ）
A．导体的电阻由它两端的电压和通过它的电流决定
B．导体的电阻大小等于导体两端的电压跟通过它电流的比值
C．导体的电阻跟通过它的电流成反比
D．导体两端的电压为零时，因没有电流通过导体，所以导体电阻为零
9．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V1示数的变化量分别为△U1、△U1，电流表示数的变化量为△I，阻值相同的定值电阻R1、R1消耗电功率的变化量分别为△P1、△P1．则下列判断正确的是
A．△P1+△P1＝△I1（R1+R1）B．|△U1|＞|△U1|
C．||+||＝R1+R1D．|△U1|＜|△U1|
10．在下列常见的生活事例中，用做功的方式来改变物体内能的是
A．给自行车打气时，气筒壁会发热 B．冬天写作业时手冷，用嘴向手上呵呵气
C．喝很热的茶时，先向水面上吹吹气 D．阳光下，太阳能热水器中的水温升高
11．关于物体的内能，下列说法正确的是（ ）
A．温度相等的1 kg和100 g的水内能相同B．物体内能增加，一定要从外界吸收热量
C．温度为0℃的物体没有内能D．在相同物态下，同一物体温度降低，它的内能会减少
12．2016年3月3日，物理学家杰拉德•杰克逊和史蒂芬•霍维试图就反物质湮灭释放巨大的能量来制造宇宙飞船的推进器。反物质是由反粒子构成的，反质子、正电子都属于反粒子，它们分别与质子、电子的质量、电量相等，但电性相反。那么，根据你的理解，如图关于反氢原子的结构示意图，正确的是
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的爆炸装置，如图所示。为使爆炸装置停止工作，应拆除的线为______。
14．如图是电磁选矿的示意图，当电磁选矿机工作时，铁沙将落入_____箱，非铁物质落入_____箱．
15．昆明大约每年从2月到雨季来临前，植被非常干燥，极易引发森林大火。造成植被干燥，除了降雨稀少外，主要还因为_______________和_______________加快了植被中水分的蒸发。
16．A、B两根完全一样的导线，长度都是1m。把A剪去一半，剩下的一半跟B相比较，是_________的电阻大。
三、实验题（共12分）
17．（4分）在“测量小灯泡电阻”的实验中，小明同学用一只电压表、一只电流表、一个开关、一个滑动变阻器、电压为6V的电源和标有“3.8V”的小灯泡，设计了如图甲所示的电路。
（1）请你用笔画线代替导线，根据图甲所示电路图帮小明把图乙所示的实物图连接完整，导线不允许交叉_________；
（2）连接好电路闭合开关，发现灯泡不亮，电压表示数为6V，电流表示数几乎为零，则故障可能是____；

（3）排除故障后，闭合开关，移动滑片测出数据填入表格中。第三次实验，移动滑片使灯泡正常发光，电流表示数如图丙所示，则灯泡正常发光时电阻是________Ω；
（4）小明设计表格有不合理的地方是________。
18．（4分）小明想知道灯的亮暗程度与什么因素有关，于是找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按如图甲所示的电路进行探究。
（1）小明在检查电路连接时，发现有一根导线连接错误。请在图甲中找出来并打上“×”，再画线把它改到正确的位置上；
（______）
（2）电路连接正确后，小明继续进行实验：闭合开关，移动滑动变阻器的滑片，使灯L1发光，测出灯L1的相关物理量，并在实验表格中记录数据和现象。实验中，当滑片移到某一点时，电压表示数如图乙所示，为_____V；
（3）用L2替换L1重复以上的实验，但需要改变_____表的量程；
（4）在小明完成的实验报告中，其中的一个实验表格如下：
小明通过对比、推测、分析表中数据及现象得出最后的结论是：小灯泡的实际功率越_____，小灯泡越亮；
（5）在交流讨论中，小明知道了自己对实验现象的观察和数据的记录都是正确的，但所设计的这个实验表格存在不妥之处，是_____；
（6）小明进一步思考，认为“把灯换成定值电阻，该实验可以用来研究导体中的电流与电压的关系”。他这种想法是_____（选填“正确”或“错误”）。
19．（4分）按要求完成填空。

如图所示，在探究不同物质的吸热本领是否相同的实验中，初温相同的水和煤油升高相同的温度所吸收热量的多少是通过______________来反映的，实验中要控制水和煤油的___________相同。
四、作图题（共16分）
20．（8分）如图，将一小段铁棒弯成“U”形，用通电导线在它的左右两支上各绕上几匝，便成了蹄形电磁铁，要求小磁针静止时如图状态。请从导线P端出发，在铁棒的“左支”上绕几匝，连接上导线DE，接着在铁棒的“右支”上绕几匝，连接到导线的M端。绕线完毕后至少画一条磁感线。
（_____）
21．（8分）请在虚线框内画出与实物图对应的电路图．
（____）
五、计算题（共22分）
22．（10分）图1为一款有高、低温两档的家用蒸汽电熨斗，其电路原理如图2所示，R1、R2为电热丝，其额定电压均为220V。
(1)当S1、S2都闭合时，电熨斗处于高温档，电功率为2000W；则此状态下工作5min消耗多少电能？
(2)当S1闭合，S2断开时，电熨斗处于低温档，电功率为880W；则此状态下电路中的电流是多大？
(3)电热丝R1的电阻为多少？
23．（12分）新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示．R1和R2均为电热丝，S1是自动控制开关．煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示．求：
（1）S闭合时电饭锅的电功率；
（2）电热丝R2的阻值；
（3）这30min内电饭锅产生的热量．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、C
4、A
5、D
6、C
7、D
8、B
9、C
10、A
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、a
14、B A
15、温度高 空气流速大
16、B
三、实验题（共12分）
17、； 灯泡断路； 12.7； 不能求灯泡电阻的平均值。
18、 2 电压 大 设计电功率“平均值”一栏 正确
19、加热时间 质量
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)6×105J；(2)4A；(3)55Ω。
23、（1）440W （2）220Ω（3）1.056×106J
实验次数
电压U/V
电流I/A
电阻R/Ω
灯泡电阻平均值R/Ω
1
2.0
0.33
6.1
2
3.0
0.34
8.8
3
1
2
3
序号
电压U/V
电流I/A
灯泡L1的亮度
电功率P/W
电功率的平均值（W）
1
2.20
0.28
比正常发光时暗
0.62
0.76
2
2.50
0.30
正常发光
0.75
3
2.80
0.32
比正常发光亮
0.90
