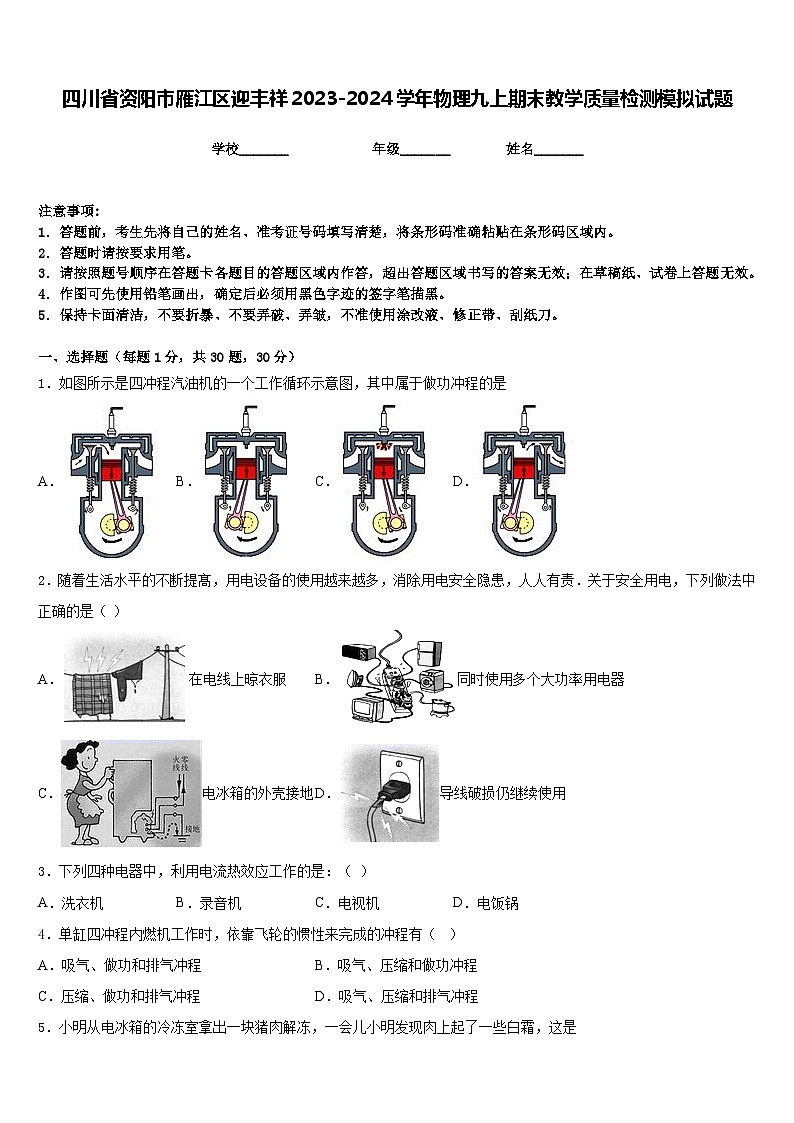

四川省资阳市雁江区迎丰祥2023-2024学年物理九上期末教学质量检测模拟试题含答案

这是一份四川省资阳市雁江区迎丰祥2023-2024学年物理九上期末教学质量检测模拟试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示是四冲程汽油机的一个工作循环示意图，其中属于做功冲程的是
A．B．C．D．
2．随着生活水平的不断提髙，用电设备的使用越来越多，消除用电安全隐患，人人有责．关于安全用电，下列做法中正确的是（ ）
A．在电线上晾衣服B．同时使用多个大功率用电器
C．电冰箱的外壳接地D．导线破损仍继续使用
3．下列四种电器中，利用电流热效应工作的是：（ ）
A．洗衣机B．录音机C．电视机D．电饭锅
4．单缸四冲程内燃机工作时，依靠飞轮的惯性来完成的冲程有（ ）
A．吸气、做功和排气冲程 B．吸气、压缩和做功冲程
C．压缩、做功和排气冲程 D．吸气、压缩和排气冲程

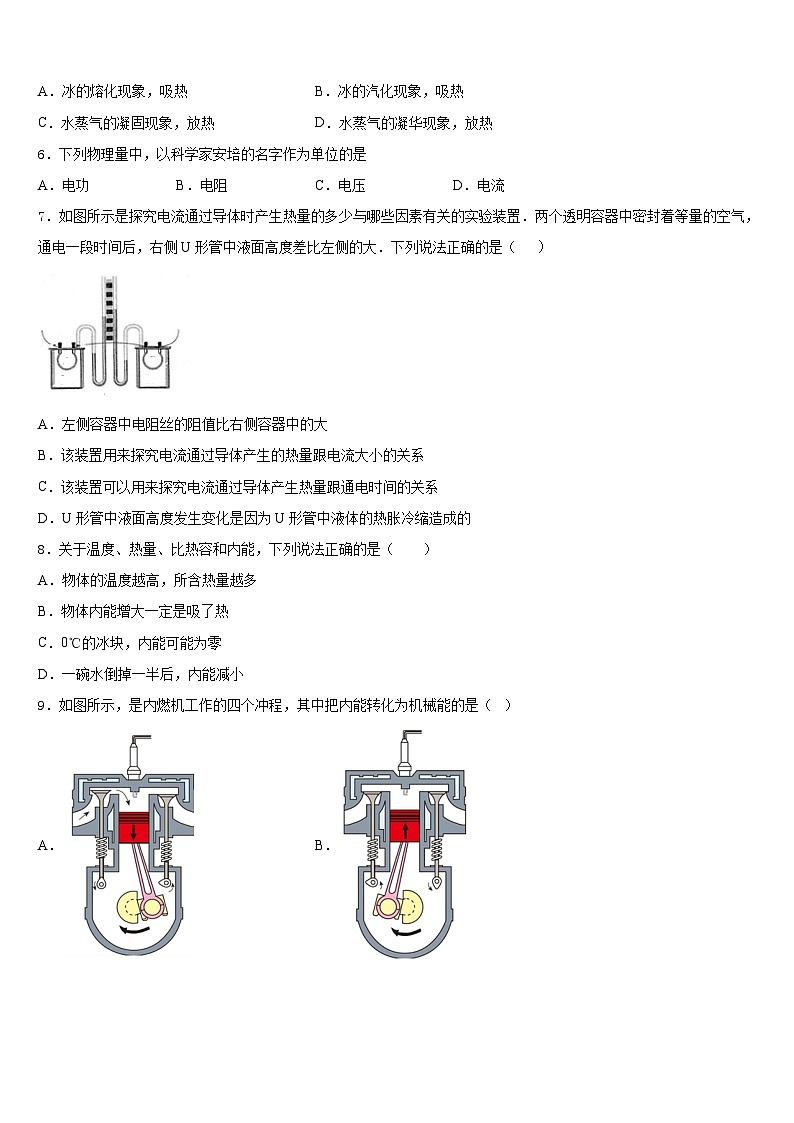

5．小明从电冰箱的冷冻室拿出一块猪肉解冻，一会儿小明发现肉上起了一些白霜，这是
A．冰的熔化现象，吸热B．冰的汽化现象，吸热
C．水蒸气的凝固现象，放热D．水蒸气的凝华现象，放热
6．下列物理量中，以科学家安培的名字作为单位的是
A．电功B．电阻C．电压D．电流
7．如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大．下列说法正确的是（ ）
A．左侧容器中电阻丝的阻值比右侧容器中的大
B．该装置用来探究电流通过导体产生的热量跟电流大小的关系
C．该装置可以用来探究电流通过导体产生热量跟通电时间的关系
D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
8．关于温度、热量、比热容和内能，下列说法正确的是（ ）
A．物体的温度越高，所含热量越多
B．物体内能增大一定是吸了热
C．0℃的冰块，内能可能为零
D．一碗水倒掉一半后，内能减小

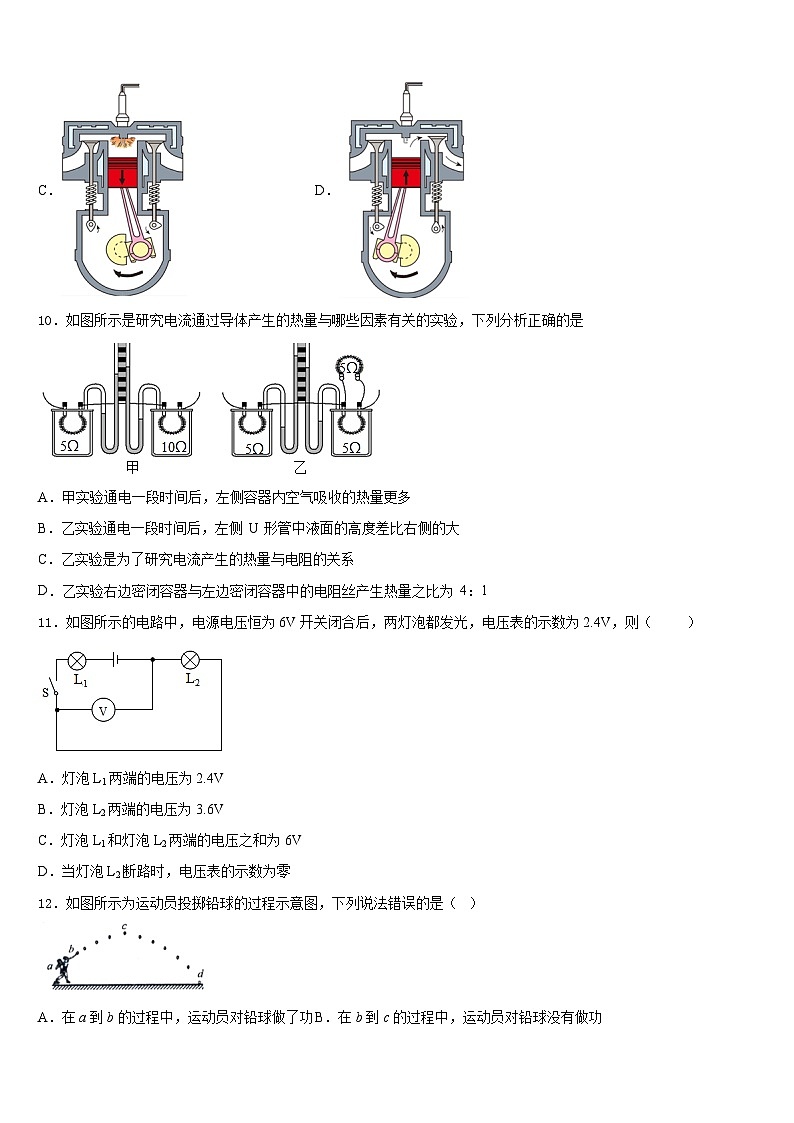

9．如图所示，是内燃机工作的四个冲程，其中把内能转化为机械能的是（ ）
A．B．
C．D．
10．如图所示是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是
A．甲实验通电一段时间后，左侧容器内空气吸收的热量更多
B．乙实验通电一段时间后，左侧 U 形管中液面的高度差比右侧的大
C．乙实验是为了研究电流产生的热量与电阻的关系
D．乙实验右边密闭容器与左边密闭容器中的电阻丝产生热量之比为 4：1
11．如图所示的电路中，电源电压恒为6V开关闭合后，两灯泡都发光，电压表的示数为2.4V，则（ ）
A．灯泡L1两端的电压为2.4V
B．灯泡L2两端的电压为3.6V
C．灯泡L1和灯泡L2两端的电压之和为6V
D．当灯泡L2断路时，电压表的示数为零
12．如图所示为运动员投掷铅球的过程示意图，下列说法错误的是（ ）
A．在a到b的过程中，运动员对铅球做了功B．在b到c的过程中，运动员对铅球没有做功
C．在c到d的过程中，没有力对铅球做功D．在a到d的过程中，重力对铅球做了功
二、填空题（每题5分，共4题，20分）
13．定值电阻R1=10Ω，R2=5Ω，串联在电源电压不变的电路中时，通过R1的电流I1=0.2A，则电源电压U=___V；若将两电阻并联在同一电路中时，干路中的电流I=___A．
14．如图所示是“探究电流通过导体产生的热量与______关系的实验”装置。实验中，将两段电阻丝组成串联电路，目的使_______和通电时间保持相同；实验后小明取出装置中的电阻，发现两段电阻长度和材料均相同，_____(选填“A”或“B”)容器中电阻的横截面积较大。
15．如图所示，小磁针放在通电的蹄形螺线管附近，并且处于静止状态。
（1）电源的左端为_____极。（填“正”或“负”）
（2）要使电压表的示数变小，变阻器的滑片P应向_____移动。（填“左”或“右”）
（3）此时，通电螺线管的磁性将_____。（填“增强”、“减弱”或“不变”）
16．央视《是真的吗》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，中间剪掉一些(如图乙)，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火(如图甲)，这里利用了电流的________效应。己知锡纸条上ab、bc、cd段长度相等，则_______段的电阻最大，因为材料和长度相同时，________越小电阻越大。
三、实验题（共12分）
17．（4分）小萱为测量额定电压为2.5V小灯泡的额定功率，连接了如图甲所示的部分电路．请按要求完成下列问题：
（1）请添加一条导线将图甲中的实物图连接完整．
（____）
（2）在连接电路时，开关应处于____状态．连好电路后开始实验，闭合开关前，滑动变阻器的滑片P应置于_____端（选填“A”或“B”）．
（3）闭合开关后，他发现小灯泡不发光，电流表无示数，电压表有示数，则可能是（____）
A．滑动变阻器发生断路 B．小灯泡发生断路
C．小灯泡发生了短路 D．滑动变阻器发生短路
（4）实验过程中，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图乙所示，电流表的示数为____A，则小灯泡的额定功率P = ___W．此时小灯泡的电阻R =____Ω（保留一位小数）．
（5）小萱还记录了不同电压下通过小灯泡的电流，并根据记录数据描绘了通过小灯泡的电流随其两端电压变化的图像，则图中图像能正确反映上述关系的是（____）
18．（4分）在探究“电压一定，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为3V），电流表、电压表各一个，开关一个，定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），滑动变阻器，导线若干。
（1）小明将器材连成了如图所示的电路，同学发现有很大的问题，但只需改动一根导线，就能恢复正确连接。请找出错误的导线打“×”，再画出正确的接线。
（__________）
（2）改正错误后闭合开关时，小明发现电流表示数为0，电压表的示数接近3V，则电路发生的故障可能是______。
（3）表中是排除故障后正确进行实验记录的实验数据，要顺利完成实验，他选择的滑动变阻器的最大阻值不能小于______Ω。
（4）从表中的数据分析，我们可以得出的结论是______。
19．（4分）图甲是小灿探究“导体中电流与电阻的关系”的实验电路图。图乙是他根据实验数据描绘出的I-R关系图象。若电源电压为4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，当R的电阻由10Ω更换为15Ω时，闭合开关后，滑动变阻器的滑片应向_____(选填“a”或“b”)端滑动，使电阻的两端电压为____V；为完成实验，滑动变阻器的阻值至少为___Ω。
四、作图题（共16分）
20．（8分）将图中家庭电路，要求开关控制灯泡。
（_____）
21．（8分）如图所示，用笔画线将图中的实物按要求连接。要求：当只闭合S1时，灯发光；当只闭合S2，灯不亮、电铃也不响；当S1、S2都闭合时，灯发光、电铃也响。（导线不得交叉）
（_____）
五、计算题（共22分）
22．（10分）如图甲所示的电热油汀，是一种充油式取暖器，这种取暖器在腔体内电热管周围注有导热油。当接通电源后，电热管周围的导热油被加热，利用导热油的对流循环对周围空间环境进行加热。当油温达到85℃时，温控开关会自行断开电源，电热管停止如热。图乙是电热油汀加热电路的简化图，已知油汀的额定电压是220V，有高、中、低三个档，正常工作时最大功率为2000W，加热电阻R1、R2阻值一定，R1>R2，其中R1的阻值为96.8Ω.油汀中所装导热油的质量为5kg，导热油的比热容为2×103J/（kg·℃）。求
（1）油汀以最大功率正常工作时的总电阻。
（2）油汀在中温档正常工作时的功率。
（3）油汀在高温档正常工作时，若电热管对导热油加热时的热效率为40%，将导热油从5℃加热到85℃需要的最短时间是多少?
23．（12分）随着生活条件的改善，小利家住上了新楼房，新楼使用的是天然气。小利想：将一壶水烧开究竟需要多少天然气呢？他通过实践收集如下数据：水壶里放入1500cm3、20℃的水，大火加热直至沸腾。又在物理书中查到当地天然气热值为3.2×107J/m3。［气压为1标准大气压；c水＝4.2×103J/(kg·℃)］
（1）烧开这壶水，水需要吸收多少热量？
（2）如果烧开这壶水，需要燃烧0.05m3的天然气，小明家天然气炉具的效率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、D
4、D
5、D
6、D
7、C
8、D
9、C
10、B
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、3 0.9
14、电阻 电流 A
15、正 右 减弱
16、热 ab 横截面积
三、实验题（共12分）
17、 断开 A B 0.3 0.75 8.3 C
18、 电阻断路 12.5 电压一定时，导体中的电流跟电阻成反比
19、a 3 12.5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)24.2Ω；(2)500W；(3)1000s
23、（1）5.04×105J；（2）31.5%
次数
1
2
3
4
5
R/Ω
5
10
15
20
25
I/A
0.4
0.2
0.13
0.1
0.08
