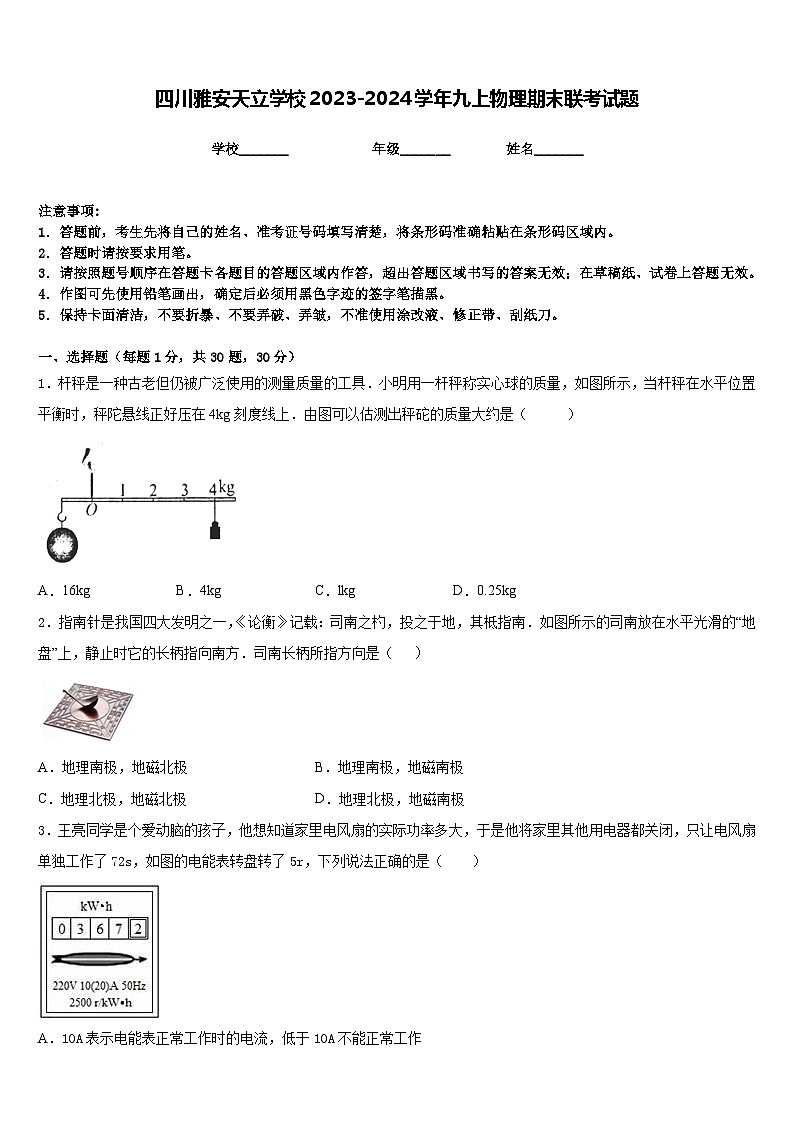

四川雅安天立学校2023-2024学年九上物理期末联考试题含答案

这是一份四川雅安天立学校2023-2024学年九上物理期末联考试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．杆秤是一种古老但仍被广泛使用的测量质量的工具．小明用一杆秤称实心球的质量，如图所示，当杆秤在水平位置平衡时，秤陀悬线正好压在4kg刻度线上．由图可以估测出秤砣的质量大约是（ ）
A．16kgB．4kgC．lkgD．0.25kg
2．指南针是我国四大发明之一，《论衡》记载：司南之杓，投之于地，其柢指南．如图所示的司南放在水平光滑的“地盘”上，静止时它的长柄指向南方．司南长柄所指方向是（ ）
A．地理南极，地磁北极B．地理南极，地磁南极
C．地理北极，地磁北极D．地理北极，地磁南极

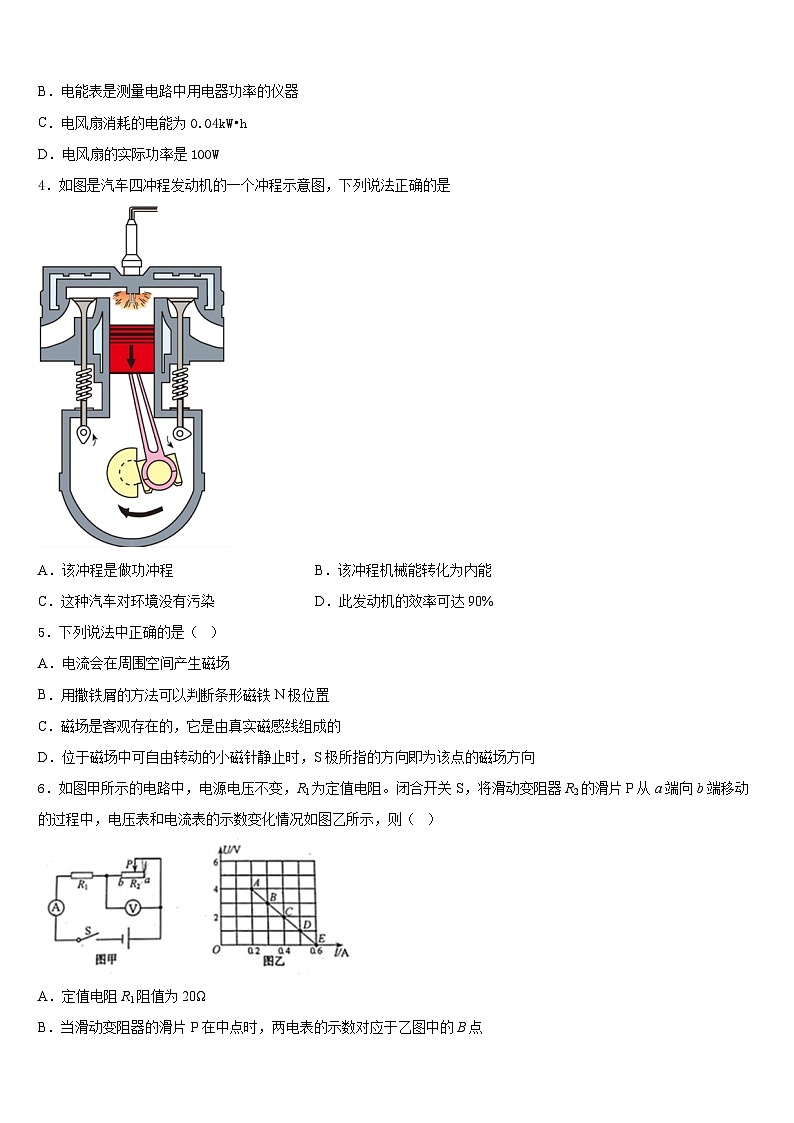

3．王亮同学是个爱动脑的孩子，他想知道家里电风扇的实际功率多大，于是他将家里其他用电器都关闭，只让电风扇单独工作了72s，如图的电能表转盘转了5r，下列说法正确的是（ ）
A．10A表示电能表正常工作时的电流，低于10A不能正常工作
B．电能表是测量电路中用电器功率的仪器
C．电风扇消耗的电能为0.04kW•h
D．电风扇的实际功率是100W
4．如图是汽车四冲程发动机的一个冲程示意图，下列说法正确的是
A．该冲程是做功冲程B．该冲程机械能转化为内能
C．这种汽车对环境没有污染D．此发动机的效率可达90%
5．下列说法中正确的是（ ）
A．电流会在周围空间产生磁场
B．用撒铁屑的方法可以判断条形磁铁N极位置
C．磁场是客观存在的，它是由真实磁感线组成的
D．位于磁场中可自由转动的小磁针静止时，S极所指的方向即为该点的磁场方向
6．如图甲所示的电路中，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从a端向b端移动的过程中，电压表和电流表的示数变化情况如图乙所示，则（ ）
A．定值电阻R1阻值为20Ω
B．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的B点
C．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的C点

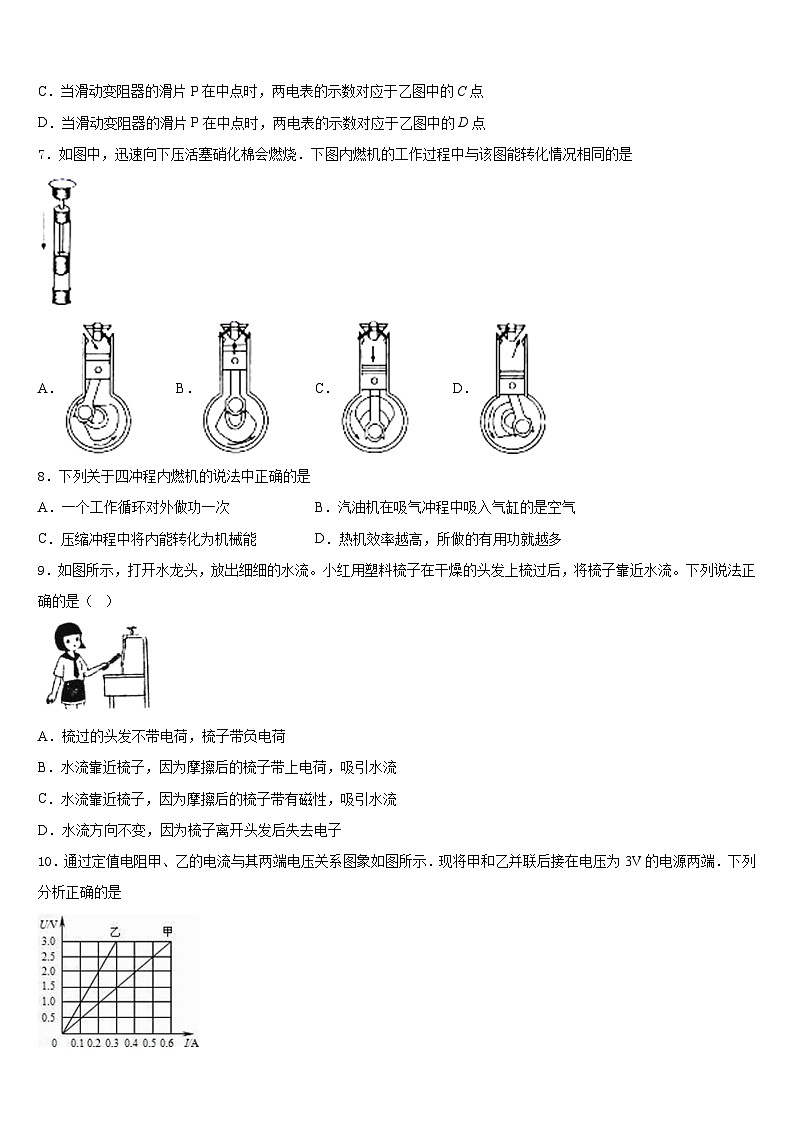

D．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的D点
7．如图中，迅速向下压活塞硝化棉会燃烧．下图内燃机的工作过程中与该图能转化情况相同的是
A．B．C．D．
8．下列关于四冲程内燃机的说法中正确的是
A．一个工作循环对外做功一次B．汽油机在吸气冲程中吸入气缸的是空气
C．压缩冲程中将内能转化为机械能D．热机效率越高，所做的有用功就越多
9．如图所示，打开水龙头，放出细细的水流。小红用塑料梳子在干燥的头发上梳过后，将梳子靠近水流。下列说法正确的是（ ）
A．梳过的头发不带电荷，梳子带负电荷
B．水流靠近梳子，因为摩擦后的梳子带上电荷，吸引水流
C．水流靠近梳子，因为摩擦后的梳子带有磁性，吸引水流
D．水流方向不变，因为梳子离开头发后失去电子
10．通过定值电阻甲、乙的电流与其两端电压关系图象如图所示．现将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是
A．R甲：R乙=2：1B．U甲：U乙=2：1
C．I甲：I乙=2：1D．I乙：I甲=2：1
11．如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（ ）
A．通过两灯泡的电流I1：I2=3：5
B．灯泡两端的电压U1：U2=3：5
C．灯泡的电功率P1：P2=5：3
D．灯泡L1比L2暗
12．将一铁块投入到装有水的烧杯中，它们之间没有发生热传递，是因为它们具有相同( )
A．热量B．内能
C．温度D．比热容
二、填空题（每题5分，共4题，20分）
13．冬奥场馆“冰立方”将在北京2022年冬奥会投入使用，场馆依靠直径为13米的采光井及19根导光管将自然光引入室内，每年可节约用电26000kW•h，这些电可供一所总照明功率为5kW的学校正常照明_____h；这些能量若由热值为3.9×107J/m3的天然气燃烧获得，则需完全燃烧_____m3的天然气。
14．如图是小灯泡L和电阻R中的电流随电压变化的图象。由图象可知，电阻R的阻值为_____Ω。现将小灯泡L和电阻R串联在电路中，当电阻R两端电压为3V时，小灯泡L消耗的功率是_______W。
15．下图中电能表的示数为_________度。在某段时间内若该表转盘转过2500转，表示此段时间内与电能表相连的电路消耗了_________度电。
16．如图所示的电路中电源电压恒定，R2＝30Ω。当S1闭合，S2、S3断开时电流表的示数为0.6A，则电源电压为_____V；当S2闭合，S1、S3断开时，电流表的示数为0.36A，则R1＝_____Ω；当S1、S3闭合S2断开时，电流表示数为_____A。
三、实验题（共12分）
17．（4分）小明小组在测量额定电压为2.5V小灯泡电功率的实验中，实验电路图如图甲所示。
(1)闭合开关前，应将滑动变阻器滑片P移到最_____端；（填“左”或“右”）
(2)检查电路连接无误后，闭合开关S，电压表有示数，电流表也有示数，灯泡不亮。产生灯泡不亮现象的原因可能是_____；
(3)实验时，电压表和电流表读数记录在上表中。实验结束后，同学们想知道小灯泡的额定功率，却发现没有测小灯泡正常工作时的电流，小丽同学认为可利用表中某组数据求出电阻R，再利用求出小灯泡的额定功率。请指出错误原因_____；
(4)小刘同学将表中数据转换为图乙的曲线，由图可知小灯泡的额定功率为_____W；
(5)现在将该小灯泡与一个20Ω的定值电阻串联后，接入电压为3V的电源两端，则此时小灯泡的实际功率是_____W。
18．（4分）实验探究：
（1）探究不同物质的吸热情况
（2）探究电与磁的联系
19．（4分）小明、小红和小亮在做“探究影响导体的电阻大小因素”实验时，作出了如下猜想：
猜想一：导体的电阻可能与导体的长度有关；
猜想二：导体的电阻可能与导体的横截面积有关；
猜想三：导体的电阻可能与导体的材料有关。
实验室提供了4根电阻丝，其规格、材料如表所示：
（1）如图所示电路，闭合开关后，在M、N之间分别接上不同导体，通过观察相关现象来比较导体电阻大小，小明、小红和小亮对图中的电路设计提出了自己的观点：
小明认为：电流表是多余的，观察灯泡的亮度就可以判断导体电阻的大小；
小红认为：灯泡是多余的，根据电流表示数的变化就可以判断导体电阻的大小；
小亮认为：灯泡和电流表同时使用更好，因为灯泡可以保护电路，从而防止烧坏电流表。
你赞同_____（填“小明”“小红”或“小亮”）的观点。
（2）为了验证猜想二，可依次把M、N跟电阻丝_____（填字母编号）的两端相连，闭合开关，记下电流表的示数，分析比较这两根电阻丝电阻的大小。
（3）依次把M、N跟电阻丝A、B的两端连接，闭合开关，电流表的示数不同，分析比较A、B两根电阻丝电阻的大小，可探究电阻跟_____的关系，其结论是：当导体的材料和横截面积相同时，导体越长电阻_____。
（4）小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜想_____（填“一”“二”或“三”）的实验验证。
（5）以上方法在研究物理问题时经常用到，被称为_____法。
四、作图题（共16分）
20．（8分）如图所示，用裁纸刀裁纸．加在裁纸刀上的动力为F，支点在O点，请在图中画出动力臂并用L标明．
21．（8分）请在右边的方框中画出如图的电路图。
（____）
五、计算题（共22分）
22．（10分）如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A．求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值．
23．（12分）CFXB型热水杯的原理图如图所示，它有加热和保温两档，通过单刀双掷开关S进行调节，R0、R为电热丝且阻值恒定不变。
(1)电热丝R的阻值多大？
(2)在一标准大气压下把一满壶水从30℃烧开需要12.6分钟，求这个热水壶的效率是多少？c水=4.2×103J/ (kg·℃)
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、D
4、A
5、A
6、B
7、B
8、A
9、B
10、C
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、5200 2.4×103
14、20 0.15
15、1205.9 1
16、18 20 1.5
三、实验题（共12分）
17、右 变阻器连入电路中的电阻过大 灯泡电阻不是定值 0.5 0.1
18、多 质量和升高温度 单位 线圈匝数 增加 电能转化为机械能 电动机 切割 导体运动
19、小亮 A、C 长度 越大 三 控制变量
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.3A（2）30Ω
23、 (1) 1051.6Ω；(2)77.8%
数据
用相同的电加热器给等质量的水和煤油加热测得数据如下：
升高的温度Δt/℃
20
30
40
50
加热水的时间t/s
60
90
120
150
加热煤油的时间t/s
30
45
60
75
结论
①质量相等的水和煤油，升高相同的温度，水比煤油吸收的热量___。
②一定质量的水，在温度升高时吸收的热量与它的___乘积之比，叫做水的比热容。它在数值上等于___质量的水，温度升高1℃所吸收的热量。
装置
图1
图2
图3
结论
①根据图1可知：电磁铁磁性的强弱跟___有关。滑动变阻器的滑片向左移，甲、乙吸引大头针的数目会___（填“增加”、“减少”或“不变”）。
②图2中闭合开关S，导体ab会运动，说明通电导体在磁场中要受到力的作用，这一过程中发生的能量转化是___，据此人们制成了___。
③图3中，当开关闭合，导体ab左右做___磁感线运动时，电路中会有电流产生；此过程中电流表指针会左右摆动，说明感应电流的方向与___方向有关。
编号
材料
长度（m）
横截面积（mm2）
A
镍铬合金
0.25
1.0
B
镍铬合金
0.50
1.0
C
镍铬合金
0.25
2.0
D
锰铜合金
0.25
1.0
