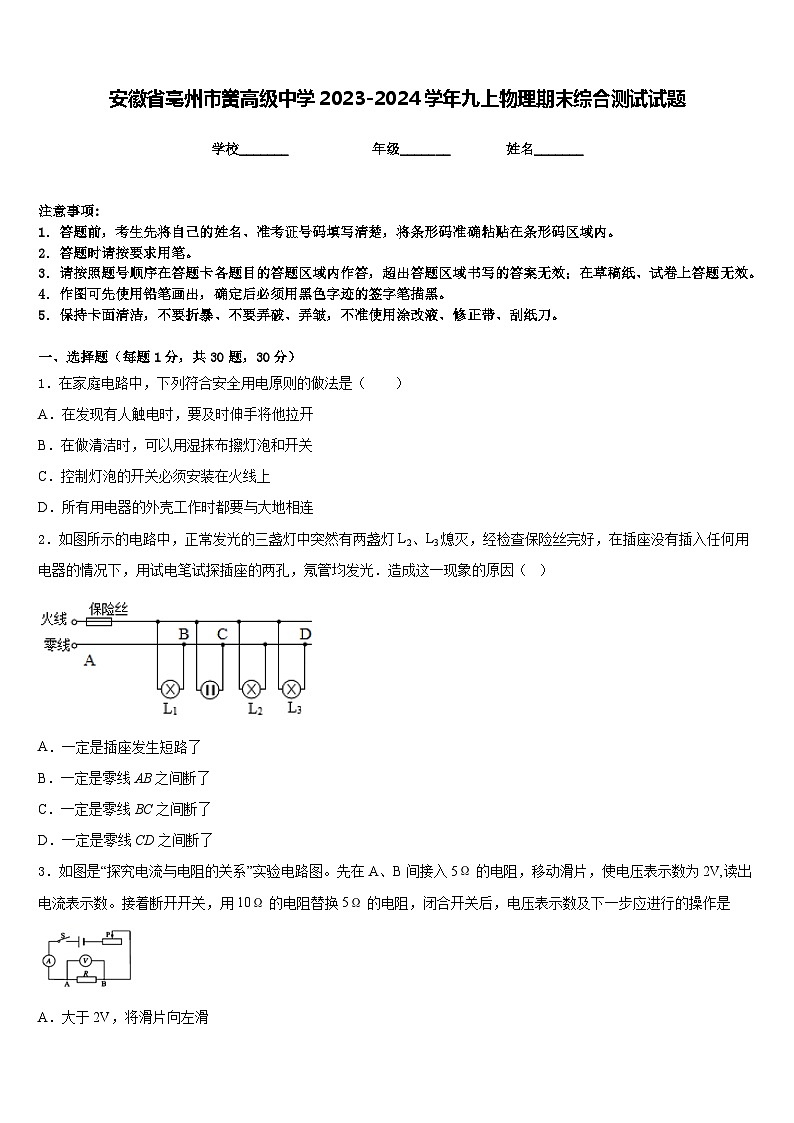

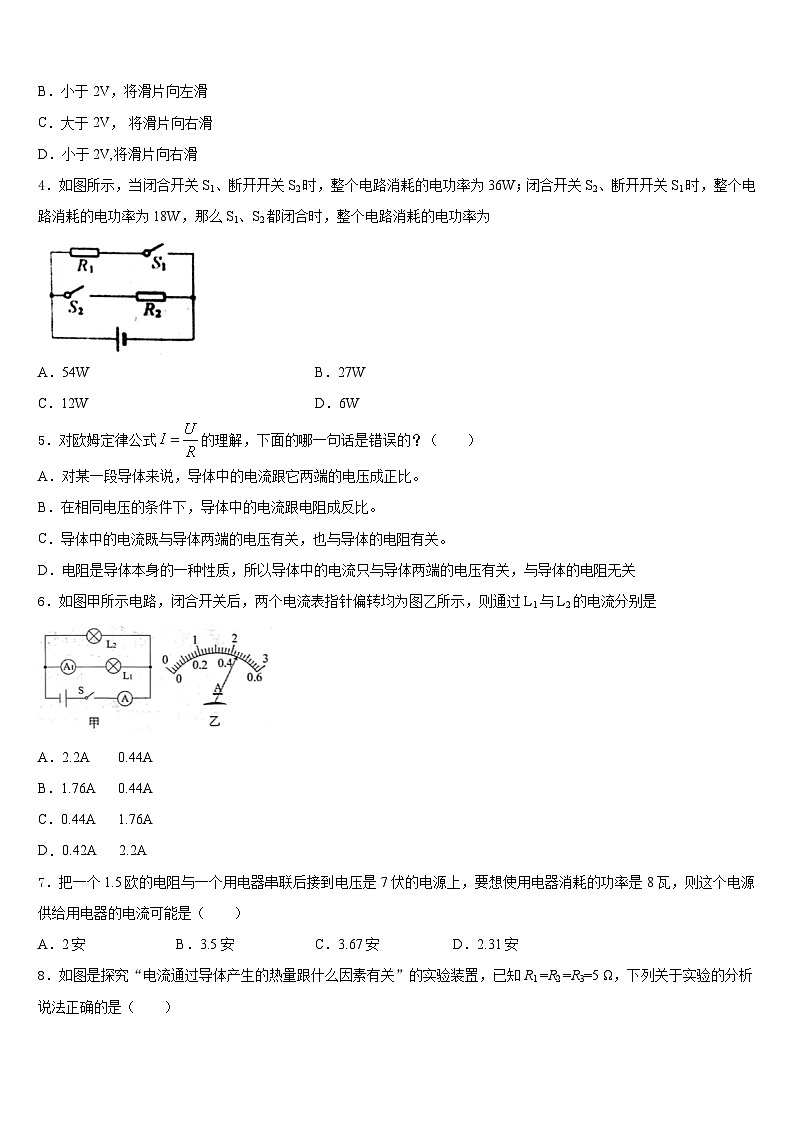

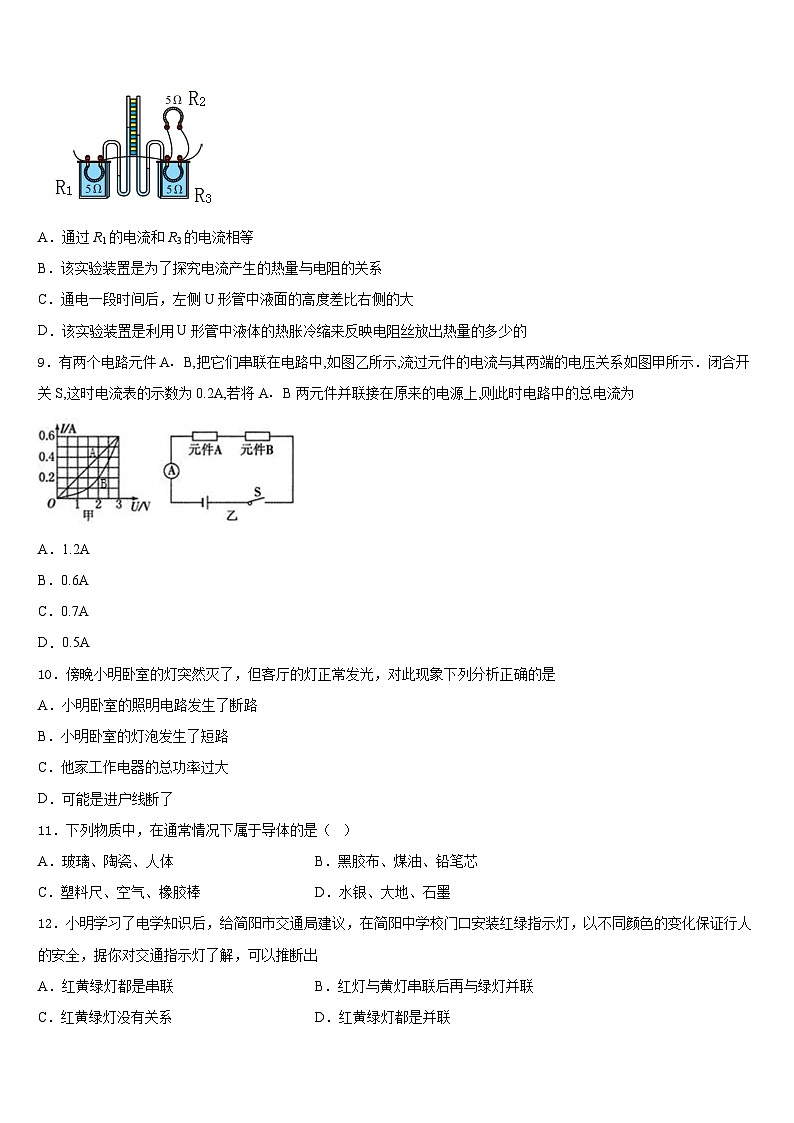

安徽省亳州市黉高级中学2023-2024学年九上物理期末综合测试试题含答案

这是一份安徽省亳州市黉高级中学2023-2024学年九上物理期末综合测试试题含答案，共8页。试卷主要包含了答题时请按要求用笔，有两个电路元件A等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．在家庭电路中，下列符合安全用电原则的做法是（ ）
A．在发现有人触电时，要及时伸手将他拉开
B．在做清洁时，可以用湿抹布擦灯泡和开关
C．控制灯泡的开关必须安装在火线上
D．所有用电器的外壳工作时都要与大地相连
2．如图所示的电路中，正常发光的三盏灯中突然有两盏灯L2、L3熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用试电笔试探插座的两孔，氖管均发光．造成这一现象的原因（ ）
A．一定是插座发生短路了
B．一定是零线AB之间断了
C．一定是零线BC之间断了
D．一定是零线CD之间断了
3．如图是“探究电流与电阻的关系”实验电路图。先在A、B间接入5Ω的电阻，移动滑片，使电压表示数为2V,读出电流表示数。接着断开开关，用10Ω的电阻替换5Ω的电阻，闭合开关后，电压表示数及下一步应进行的操作是
A．大于2V，将滑片向左滑
B．小于2V，将滑片向左滑
C．大于2V， 将滑片向右滑
D．小于2V,将滑片向右滑
4．如图所示，当闭合开关S1、断开开关S2时，整个电路消耗的电功率为36W；闭合开关S2、断开开关S1时，整个电路消耗的电功率为18W，那么S1、S2都闭合时，整个电路消耗的电功率为
A．54WB．27W
C．12WD．6W
5．对欧姆定律公式的理解，下面的哪一句话是错误的？（ ）
A．对某一段导体来说，导体中的电流跟它两端的电压成正比。
B．在相同电压的条件下，导体中的电流跟电阻成反比。
C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关。
D．电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关
6．如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，则通过L1与L2的电流分别是
A．2.2A 0.44A
B．1.76A 0.44A
C．0.44A 1.76A
D．0.42A 2.2A
7．把一个1.5欧的电阻与一个用电器串联后接到电压是7伏的电源上，要想使用电器消耗的功率是8瓦，则这个电源供给用电器的电流可能是（ ）
A．2安B．3.5安C．3.67安D．2.31安
8．如图是探究“电流通过导体产生的热量跟什么因素有关”的实验装置，已知R1 =R2 =R3=5 Ω，下列关于实验的分析说法正确的是（ ）
A．通过R1的电流和R3的电流相等
B．该实验装置是为了探究电流产生的热量与电阻的关系
C．通电一段时间后，左侧U形管中液面的高度差比右侧的大
D．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少的
9．有两个电路元件A．B,把它们串联在电路中,如图乙所示,流过元件的电流与其两端的电压关系如图甲所示．闭合开关S,这时电流表的示数为0.2A,若将A．B两元件并联接在原来的电源上,则此时电路中的总电流为
A．1.2A
B．0.6A
C．0.7A
D．0.5A
10．傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是
A．小明卧室的照明电路发生了断路
B．小明卧室的灯泡发生了短路
C．他家工作电器的总功率过大
D．可能是进户线断了
11．下列物质中，在通常情况下属于导体的是（ ）
A．玻璃、陶瓷、人体B．黑胶布、煤油、铅笔芯
C．塑料尺、空气、橡胶棒D．水银、大地、石墨
12．小明学习了电学知识后，给简阳市交通局建议，在简阳中学校门口安装红绿指示灯，以不同颜色的变化保证行人的安全，据你对交通指示灯了解，可以推断出
A．红黄绿灯都是串联B．红灯与黄灯串联后再与绿灯并联
C．红黄绿灯没有关系D．红黄绿灯都是并联
二、填空题（每题5分，共4题，20分）
13．把5Ω和10Ω的电阻串联接到3V的电源上，通过5Ω电阻的电流是_____A，10Ω电阻两端的电压是______V。若并联接到3V的电源上，干路电流是_____A，电路总功率是______W。
14．如图所示，将一张卡片对折，在开口的一边剪两刀，然后将橡皮筋套在开口边，就做成了一个会“跳”的卡片.将卡片反过来，用手压平在桌面上，使橡皮筋伸长，迅速松开手，会看到卡片__________，这一现象说明：发生弹性形变的橡皮筋具有__________能，对卡片做功.卡片在上升过程中，重力势能将_____________（选填“增大”“减小”或“不变”）.
15．小明家里的电能表上标有如图所示字样，则正常情况下小明家用电器的最大功率不能超过_______W，若他家电能表转盘在15分钟内转90转，则家里正在工作用电器的功率是_______W。
16．一个小电动机工作时，要求电源电压是6 V，如果用干电池作电源，需要______节干电池串联起来，如果用铅蓄电池作电源，需要_________联起来．
三、实验题（共12分）
17．（4分）如图所示，物理实践活动中，小亮用山西贡梨、铜片和锌片制作了水果电池，小亮想知道铜片、锌片哪个是水果电池的正极。请你设计一个实验方案，帮助小亮解决问题。
（1）实验器材： _______________________；
（2）实验步骤： _____________________；
（3）实验结论： __________________________；
18．（4分）为了比较甲乙两种液体的吸热能力，某同学设计了以下实验：
a. 在两个同样的烧杯中，分别装入等体积的甲乙两种液体
b. 用温度计分别测出甲乙两种液体的初温
c. 在两个烧杯中分别装入功率相同的电热器，且加热时间相同
d. 用温度计分别测出甲乙两种液体的末温
（1）在上述a、b、c、d四个实验步骤中， 步骤a存在错误，该步骤中错误的内容应改为_____；
（2）步骤c中“加热时间相同”是为了使甲乙两种液体__________；
（3）更正步骤a中的错误后．得到如图所示的甲乙两种液体的温度随时间变化的关系图象．若将液体甲和液体乙加热相同的时间，则液体__________温度升高得快，甲乙两种液体比热容的大小关系是__________．
19．（4分）小明在做“测量小灯泡的额定功率”的实验时，连接的实物电路图如图甲所示，其中小灯泡L的额定电压为2.5V，额定功率小于1.5W。
(1)请用笔画线代替导线把电路连接完整（不能与其他导线交叉），要求：滑动变阻器的滑片P向右移动时，小灯泡L变亮。
（____）
(2)连接好电路后，闭合开关S，发现电压表的示数为2.2V，电流表指针的位置如图乙所示，此时小灯泡L的实际功率为_____W。若要测出小灯泡L正常发光时的电功率，接下来要进行的正确操作是：_____。
(3)小明想用此电路来进一步探究电流和电压的关系，请你分析说明此电路不妥的原因。_____。
四、作图题（共16分）
20．（8分）以O为支点质量可忽略不计的杠杆左端B点挂上重物G作为阻力,且保持阻力的大小、方向、作用点都不变,同时在杠杆的右端A点用力F1使杠杆在水平位置平衡.
（1）请在图中画出F1的力臂L1 .
（________）
（2）根据公式___, 判断F1___ G （选填">“="或"
